في عملية ترسيب الأغشية الرقيقة، يعمل هدف الرش كمصدر مادي مادي سيصبح الطلاء. وهو عبارة عن قطعة صلبة، غالبًا ما تكون قرصًا مسطحًا أو أسطوانة، تتآكل بشكل منهجي ذرة بذرة عن طريق قصف الأيونات داخل غرفة مفرغة. ثم تنتقل هذه الذرات المنبعثة وتهبط على ركيزة، مكونة طبقة جديدة فائقة الرقة.
هدف الرش ليس مجرد كتلة من المواد؛ بل هو "المصدر القابل للاستهلاك" المصمم بدقة والذي يحدد تركيبه الذري بشكل مباشر خصائص الفيلم الرقيق النهائي. وتتمثل وظيفته في إطلاق هذه الذرات بطريقة متحكم فيها عند اصطدامها بأيونات مُنشَّطة.
كيف يعمل الرش (Sputtering): دور الهدف
يتم فهم وظيفة هدف الرش على أفضل وجه كخطوة حاسمة في عملية فيزيائية أكبر ومتحكم فيها بدرجة عالية تُعرف باسم الترسيب الفيزيائي للبخار (PVD).
بيئة الفراغ
أولاً، تتم العملية برمتها داخل غرفة مفرغة. وهذا ضروري لإزالة الهواء والجسيمات الأخرى التي قد تلوث الفيلم النهائي أو تتداخل مع العملية.
توليد البلازما
يتم إدخال غاز خامل، وأكثره شيوعًا هو الأرغون، إلى الغرفة. ثم يتم تطبيق مجال كهربائي، مما يؤدي إلى تنشيط الغاز وتجريد الإلكترونات من ذرات الأرغون، مما يخلق غازًا متوهجًا ومؤينًا يُعرف باسم البلازما.
قصف الأيونات
يُمنح هدف الرش شحنة كهربائية سالبة، مما يتسبب في تسارع أيونات الأرغون الموجبة الشحنة من البلازما واصطدامها بسطحه بسرعة عالية.
انبعاث الذرات
هذا الاصطدام عالي الطاقة هو جوهر ظاهرة "الرش". ينقل التأثير الزخم من أيون الأرغون إلى مادة الهدف، مما يؤدي إلى إزاحة أو "رش" ذرات فردية من سطح الهدف. وهذا طرد مادي بحت، وليس كيميائيًا أو حراريًا.
الترسيب على الركيزة
تسافر هذه الذرات المتحررة حديثًا من الهدف عبر غرفة الفراغ وتهبط على سطح ركيزة (مثل رقاقة شبه موصلة، أو زجاج، أو غرسة طبية)، مما يؤدي تدريجيًا إلى بناء طبقة رقيقة وموحدة.
مواد الهدف والتطبيقات
ترتبط مرونة الرش ارتباطًا مباشرًا بالنطاق الواسع للمواد التي يمكن صنع الهدف منها. يحدد تكوين الهدف تكوين الفيلم النهائي.
لوحة مواد متعددة الاستخدامات
يمكن صنع الأهداف من قائمة واسعة من المواد، بما في ذلك:
- المعادن النقية مثل الذهب والفضة والنحاس والألمنيوم.
- السبائك مثل الفولاذ المقاوم للصدأ.
- السيراميك والمركبات مثل أكاسيد المعادن أو النتريدات.
الميزة الرئيسية للمواد المعقدة
يعد الرش ذا قيمة خاصة لترسيب المواد ذات نقاط الانصهار العالية جدًا أو لإنشاء أفلام سبائك معقدة. على عكس التبخير الحراري، الذي قد يواجه صعوبة مع المواد ذات نقاط الغليان المختلفة، يقوم الرش بطرد الذرات بنفس النسبة التي توجد بها في الهدف، مما يحافظ على تركيبة السبيكة.
فهم القيود العملية
على الرغم من قوته، فإن عملية الرش لها واقع عملي مرتبط مباشرة بالهدف والذي يجب على المهندسين إدارته من أجل التكلفة والكفاءة والجودة.
تأثير "المسار السريع" (Race Track)
في العديد من الأنظمة، تُستخدم مغناطيسات خلف الهدف لحصر البلازما بالقرب من السطح، مما يزيد من معدل الرش. وهذا يركز قصف الأيونات في حلقة أو شكل بيضاوي محدد، مما يتسبب في تآكل الهدف بشكل غير متساوٍ في أخدود يسمى غالبًا "المسار السريع".
الاستخدام غير الفعال للمواد
بسبب تأثير المسار السريع، يتم ترك جزء كبير من مادة الهدف خارج هذا الأخدود دون استخدام. وهذا يقلل من استخدام الهدف، مما يعني أنه يجب استبدال الهدف قبل وقت طويل من استهلاك كل مواده، مما يؤثر على التكلفة الإجمالية للعملية.
هندسة الهدف وسلامته
يجب أن يكون الهدف كبيرًا بما يكفي لتغطية منطقة تآكل البلازما بالكامل. إذا كان صغيرًا جدًا، يمكن للأيونات أن تخطئ الهدف وتتسبب بدلاً من ذلك في رش أجزاء من مسدس الرش نفسه، مثل المحامل أو المشابك، مما يُدخل تلوثًا معدنيًا في الفيلم الرقيق.
اتخاذ الخيار الصحيح لهدفك
يعد اختيار وإدارة هدف الرش أمرًا أساسيًا لتحقيق النتيجة المرجوة من عملية الطلاء.
- إذا كان تركيزك الأساسي هو طبقة موصلة عالية النقاء: يجب عليك استخدام هدف مصنوع من معدن نقي (مثل النحاس، الذهب) بأعلى درجة نقاء ممكنة لضمان عدم المساس بالخصائص الكهربائية للفيلم.
- إذا كان تركيزك الأساسي هو طلاء سبيكة معقدة: يعد الرش هو الطريقة المثالية، حيث يتم تكرار تكوين الهدف بدقة في الفيلم المترسب، مما يحافظ على التكافؤ المطلوب للسبيكة.
- إذا كان تركيزك الأساسي هو طلاء صلب أو عازل: ستستخدم هدفًا سيراميكيًا أو ستستخدم "الرش التفاعلي"، حيث يتم إضافة غاز مثل الأكسجين أو النيتروجين إلى الغرفة للتفاعل مع ذرات المعدن المرشوشة أثناء ترسيبها.
في نهاية المطاف، يعد التحكم في هدف الرش هو المفتاح للتحكم في تكوين وجودة وكفاءة عملية ترسيب الأغشية الرقيقة بأكملها.
جدول الملخص:
| الجانب | الخلاصة الرئيسية |
|---|---|
| الوظيفة الأساسية | يعمل كمصدر للمادة، ويطلق الذرات عبر قصف الأيونات لتكوين فيلم رقيق على ركيزة. |
| الميزة الرئيسية | يكرر بدقة تركيبات المواد المعقدة (السبائك، السيراميك) من الهدف إلى الفيلم. |
| العملية | الترسيب الفيزيائي للبخار (PVD) في غرفة مفرغة باستخدام البلازما والغاز الخامل (مثل الأرغون). |
| الاعتبار العملي | عرضة للتآكل غير المتساوي (تأثير "المسار السريع")، مما يؤثر على استخدام المواد والتكلفة. |
هل أنت مستعد لتحقيق الدقة في عملية الأغشية الرقيقة لديك؟
إن هدف الرش الخاص بك هو قلب نظام الترسيب الخاص بك، ويحدد بشكل مباشر جودة وخصائص طلاءك النهائي. يعد اختيار مادة الهدف والمورد المناسبين أمرًا بالغ الأهمية للنجاح.
تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية عالية الأداء، بما في ذلك أهداف الرش. نحن نقدم المواد والخبرة لمساعدتك في:
- ترسيب طبقات موصلة عالية النقاء باستخدام أهداف معدنية نقية.
- إنشاء طلاءات سبائك معقدة بتكافؤ دقيق.
- تطبيق طلاءات سيراميكية صلبة ومتينة للتطبيقات المتطلبة.
دع خبرائنا يساعدونك في اختيار الهدف المثالي لاحتياجاتك المحددة. اتصل بـ KINTEK اليوم لمناقشة مشروعك وضمان أفضل النتائج لمختبرك.

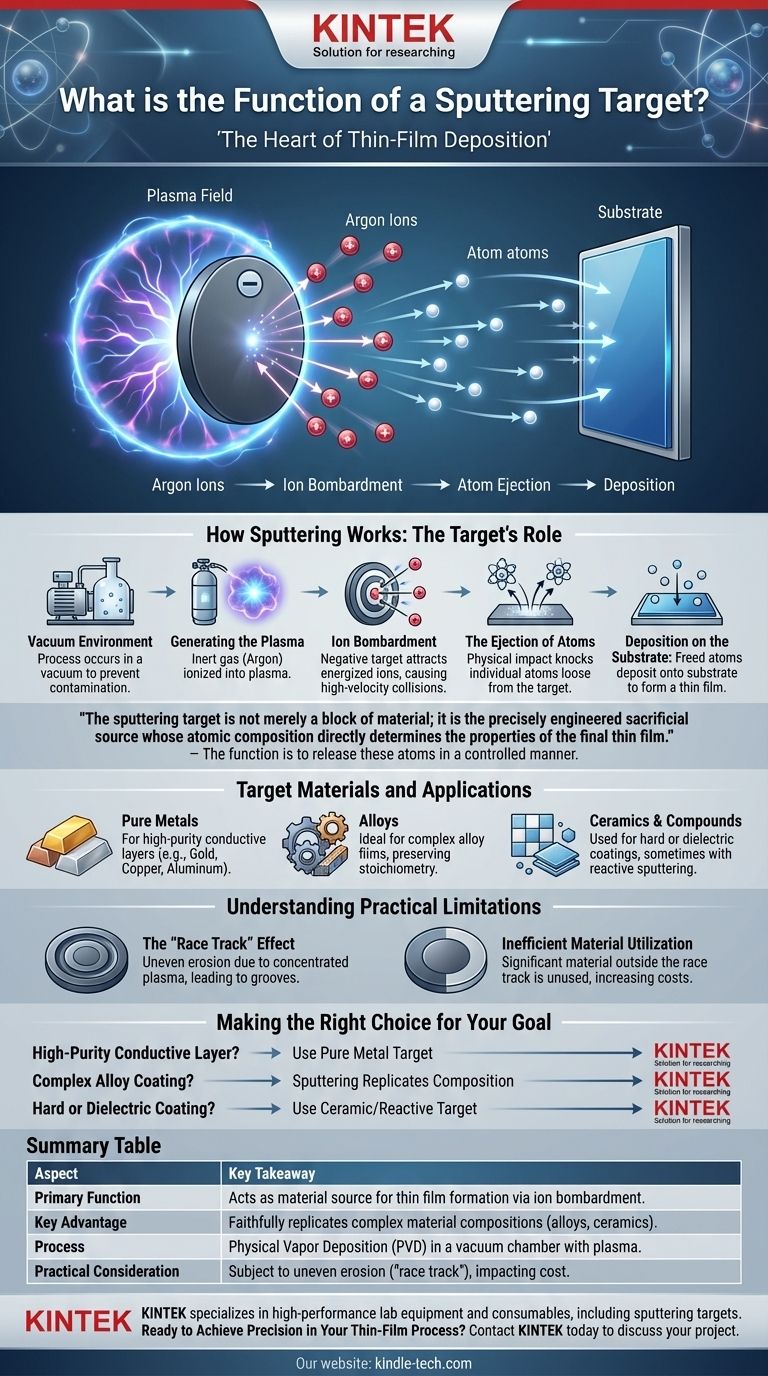

دليل مرئي
