تشكل الجرافين هو في الأساس عملية من خطوتين، خاصة في الطرق القابلة للتطوير مثل الترسيب الكيميائي للبخار (CVD). أولاً، يتم تفكيك غاز أولي يحتوي على الكربون عند درجات حرارة عالية لإطلاق ذرات كربون فردية. ثانياً، تلتصق هذه الذرات بركيزة معدنية حفازة، مثل النحاس، حيث تترتب لتشكل الشبكة السداسية المميزة للجرافين، بسمك ذرة واحدة.
تخليق الجرافين ليس عملية واحدة ولكنه مجموعة من الطرق، ويعتبر الترسيب الكيميائي للبخار (CVD) أحد أكثرها قابلية للتطوير. تتضمن الآلية الأساسية تحلل مصدر الكربون وتوجيه ذرات الكربون بعناية لتشكيل طبقة ذرية واحدة، حيث يعتمد النجاح على التحكم الدقيق في درجة الحرارة والضغط وسطح الركيزة.
حكاية آليتين: من الأعلى إلى الأسفل مقابل من الأسفل إلى الأعلى
لفهم تشكل الجرافين، من المفيد فصل الطرق إلى منهجين أساسيين.
من الأعلى إلى الأسفل: التقشير الميكانيكي
هذه هي الطريقة الأصلية لعزل الجرافين. تتضمن البدء ببلورة كبيرة من الجرافيت وتقشير الطبقات فيزيائياً حتى تتبقى ورقة واحدة بسمك ذرة. على الرغم من أنها يمكن أن تنتج جرافين نقي، إلا أن هذه الطريقة غير قابلة للتطوير للإنتاج الصناعي.
من الأسفل إلى الأعلى: الترسيب الكيميائي للبخار (CVD)
CVD هي الطريقة السائدة لإنتاج صفائح الجرافين ذات المساحات الكبيرة. يبني هذا النهج طبقة الجرافين من الألف إلى الياء، ذرة بذرة، على ركيزة مناسبة. سيركز بقية نقاشنا على آلية هذه العملية الحاسمة.
تفكيك عملية نمو الجرافين بالترسيب الكيميائي للبخار (CVD)
آلية CVD هي تسلسل يتم التحكم فيه بعناية ومصمم لتجميع ذرات الكربون في صفيحة خالية من العيوب.
الخطوة 1: التحلل الحراري للمادة الأولية (إطلاق الكربون)
تبدأ العملية بغاز مصدر يحتوي على الكربون، مثل الميثان (CH4)، والذي يتم إدخاله إلى غرفة عالية الحرارة.
تتراوح درجات الحرارة عادةً بين 800 و 1050 درجة مئوية. توفر هذه الحرارة الشديدة الطاقة اللازمة لكسر الروابط الكيميائية في الغاز الأولي، وهي عملية تسمى التحلل الحراري، والتي تطلق ذرات كربون فردية.
الخطوة 2: التنوي والنمو على الركيزة
ثم تترسب ذرات الكربون الحرة هذه على ركيزة حفازة، وهي عادةً رقائق نحاسية. يقلل سطح النحاس من الطاقة المطلوبة لترابط الذرات في بنية الجرافين السداسية المستقرة.
تبدأ "رقائق" الجرافين في التشكل في نقاط مختلفة على الركيزة وتنمو نحو الخارج حتى تندمج في صفيحة مستمرة أحادية الطبقة تغطي رقائق النحاس.
الدور الحاسم للركيزة
تحدد جودة الركيزة بشكل مباشر جودة الجرافين. يمكن للمعالجة المسبقة لرقائق النحاس أن تزيد من حجم حبيباتها وتحسن مورفولوجيا سطحها.
يساعد السطح الأكثر نعومة وتوحيدًا مع حبيبات بلورية أكبر على تسهيل نمو الجرافين بأقل قدر من العيوب أو التجاعيد أو حدود الحبيبات.
التحكم في البيئة للحصول على جرافين عالي الجودة
الظروف الفيزيائية ليست مجرد معلمات؛ إنها الروافع المستخدمة للتحكم في التفاعل وضمان منتج نهائي عالي الجودة وموحد.
أهمية درجة الحرارة
درجة الحرارة المرتفعة ضرورية ليس فقط لتفكيك الغاز المصدر ولكن أيضًا للسماح لذرات الكربون بالانتشار وترتيب نفسها بشكل صحيح على سطح النحاس.
تأثير الضغط
تستخدم معظم الأنظمة الترسيب الكيميائي للبخار بضغط منخفض (LPCVD)، بضغوط تتراوح بين 1 و 1500 باسكال.
يساعد التشغيل عند ضغط منخفض على منع التفاعلات غير المرغوب فيها في الطور الغازي ويعزز سمكًا أكثر انتظامًا لطبقة الجرافين عبر الركيزة بأكملها.
وظيفة الغاز الحامل
يستخدم غاز حامل خامل لنقل الغاز المصدر إلى غرفة التفاعل والتحكم في تركيزه، مما يضمن معدل ترسيب مستقر وقابل للتكرار.
فهم المفاضلات
لا توجد طريقة واحدة لتشكيل الجرافين مثالية؛ كل منها يأتي مع تحديات وتنازلات متأصلة.
الطريقة مقابل قابلية التوسع
يمكن أن ينتج التقشير الميكانيكي جرافين عالي الجودة للبحث، لكن من المستحيل توسيعه. ينتج CVD صفائح كبيرة مناسبة للاستخدام الصناعي، لكن تحقيق جودة مثالية وخالية من العيوب باستمرار يمثل تحديًا هندسيًا كبيرًا.
تحدي الركيزة
بينما يعتبر النحاس محفزًا ممتازًا لنمو الجرافين، يجب غالبًا نقل صفيحة الجرافين إلى ركيزة مختلفة (مثل رقاقة السيليكون) لاستخدامها في الإلكترونيات. عملية النقل هذه حساسة ويمكن أن تؤدي إلى تمزقات وتجاعيد وتلوث.
تكلفة الدقة
يتطلب تحقيق درجات الحرارة العالية والضغوط المنخفضة اللازمة لجودة CVD معدات متخصصة ومكلفة. وهذا يخلق حاجزًا أمام الدخول ويزيد من التكلفة النهائية للمادة.
اتخاذ الخيار الصحيح لهدفك
تعتمد آلية التشكيل المثالية كليًا على التطبيق المقصود للجرافين.
- إذا كان تركيزك الأساسي هو إنتاج جرافين بمساحة كبيرة لتطبيقات مثل الموصلات الشفافة: فإن الترسيب الكيميائي للبخار (CVD) هو الآلية الأكثر قابلية للتطبيق نظرًا لقابليتها المثبتة للتوسع.
- إذا كان تركيزك الأساسي هو البحث الأساسي الذي يتطلب عينات نقية وخالية من العيوب: يظل التقشير الميكانيكي هو المعيار الذهبي، على الرغم من أنه يقتصر على إنتاج رقائق صغيرة جدًا.
يعد فهم هذه الآليات الأساسية الخطوة الأولى نحو التحكم في العملية وإنتاج جرافين مصمم خصيصًا لاحتياج معين.
جدول الملخص:
| خطوة الآلية | العملية الرئيسية | المعلمات الحرجة |
|---|---|---|
| التحلل الحراري للمادة الأولية | تفكيك غاز مصدر الكربون (مثل الميثان) | درجة حرارة عالية (800–1050 درجة مئوية) |
| التنوي والنمو | تشكل ذرات الكربون شبكة سداسية على الركيزة (مثل النحاس) | جودة سطح الركيزة، درجة الحرارة |
| التحكم في البيئة | ضمان تشكل طبقة موحدة وعالية الجودة | ضغط منخفض (1–1500 باسكال)، تدفق الغاز الحامل |
هل تحتاج إلى معدات تخليق جرافين عالية الجودة أو استشارة خبراء؟ تتخصص KINTEK في معدات المختبرات المتقدمة والمواد الاستهلاكية لعلوم المواد، بما في ذلك أنظمة الترسيب الكيميائي للبخار (CVD) المصممة خصيصًا لأبحاث وإنتاج الجرافين. تساعد حلولنا على تحقيق تحكم دقيق في درجة الحرارة والضغط وظروف الركيزة—وهي عوامل حاسمة لتشكيل الجرافين القابل للتطوير والخالي من العيوب. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهداف الابتكار في مجال الجرافين في مختبرك!

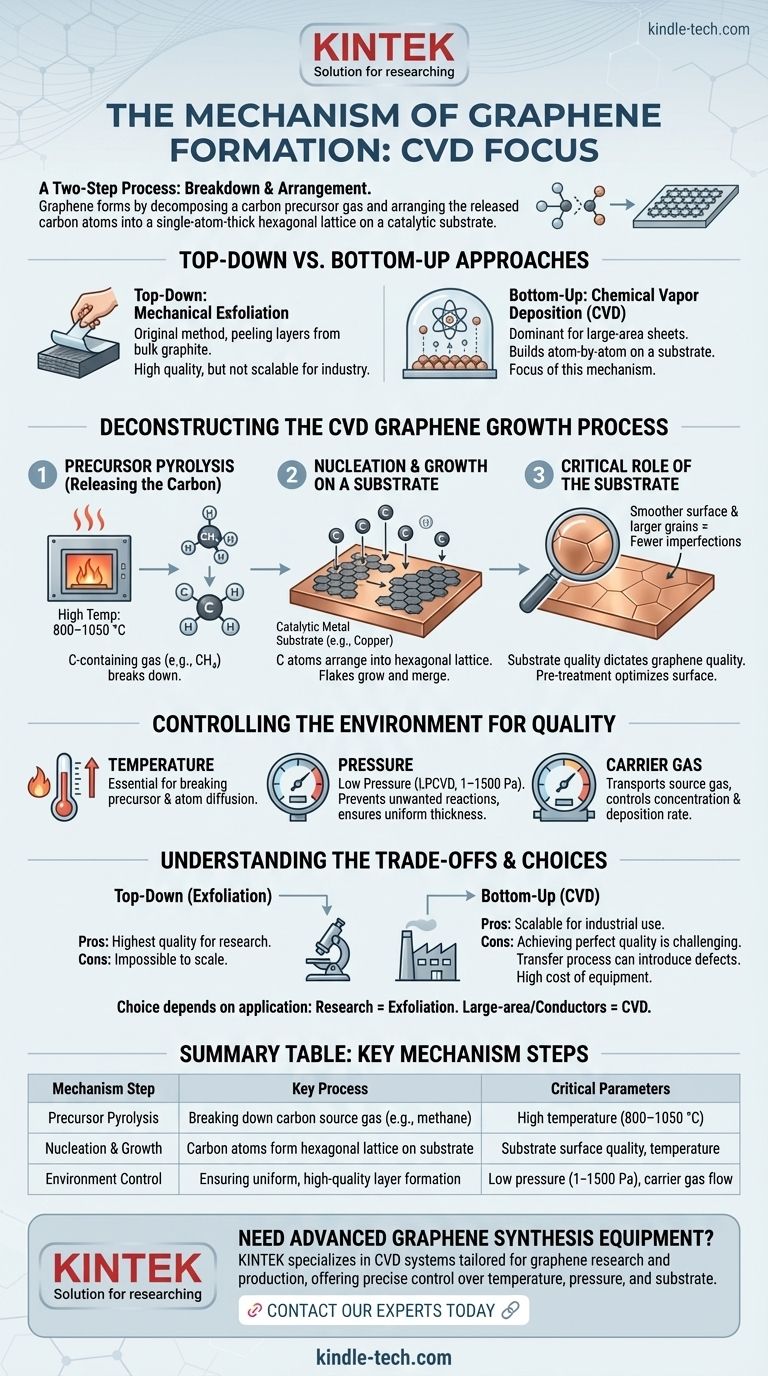

دليل مرئي
