في جوهره، يعد الرش بالتردد اللاسلكي تقنية لترسيب الأغشية الرقيقة تستخدم مجالًا كهربائيًا متناوبًا بتردد لاسلكي (RF) لإنشاء بلازما. تولد هذه البلازما أيونات عالية الطاقة تصطدم بمادة الهدف، مما يؤدي إلى إزاحة الذرات ماديًا من سطحها. تنتقل هذه الذرات المنبعثة عبر فراغ وتترسب على ركيزة، مشكلةً طبقة دقيقة وموحدة. وتكمن ميزته الحاسمة في القدرة على ترسيب المواد العازلة (غير الموصلة)، وهو أمر مستحيل باستخدام طرق الرش بالتيار المستمر (DC) الأبسط.
التحدي الأساسي في رش المواد العازلة هو تراكم الشحنة الموجبة على سطح الهدف، مما يؤدي إلى صد الأيونات اللازمة لمواصلة العملية. يحل الرش بالتردد اللاسلكي هذه المشكلة عن طريق التناوب السريع للجهد، باستخدام دورة موجبة وجيزة لجذب الإلكترونات وتحييد هذه الشحنة، مما "يعيد ضبط" السطح بفعالية للترسيب المستمر.

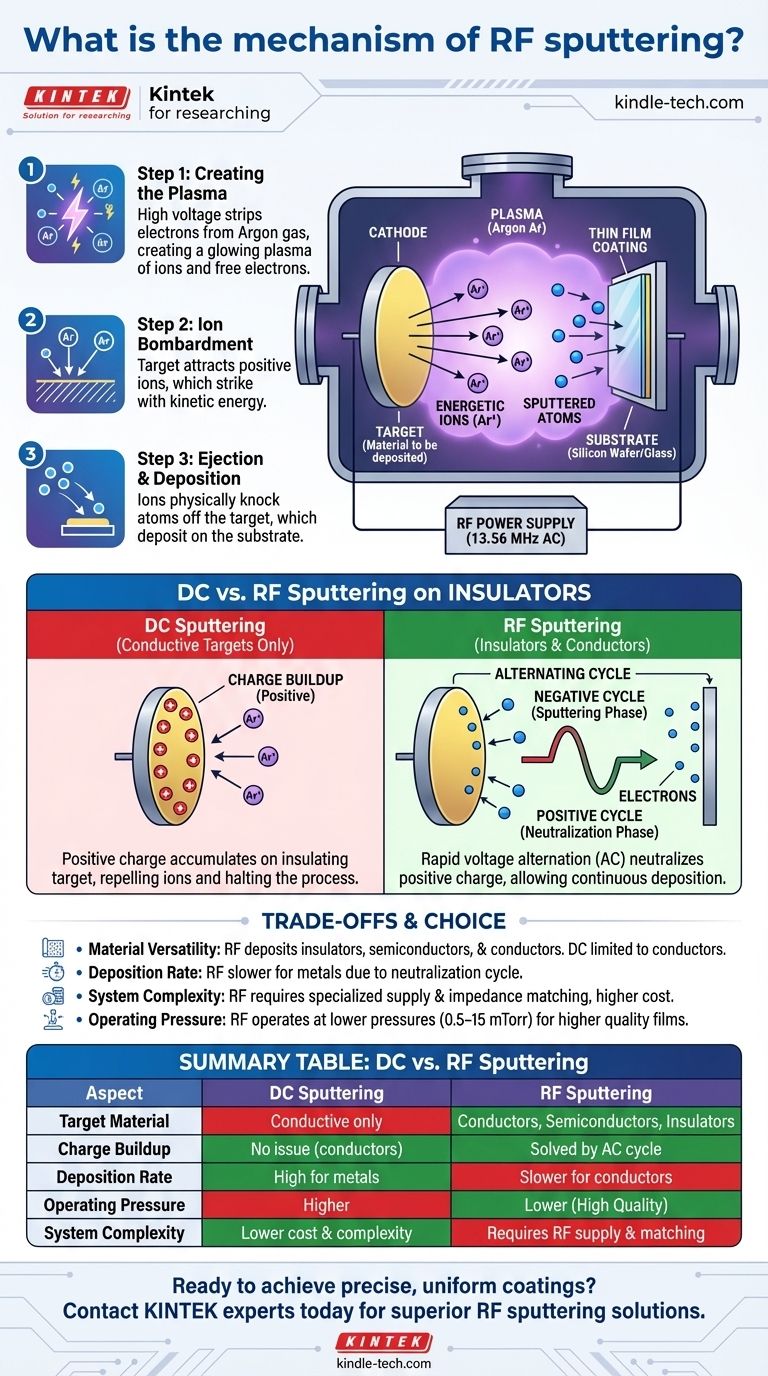

عملية الرش الأساسية
الرش، بأي شكل من الأشكال، هو طريقة ترسيب بخار فيزيائي (PVD) تعتمد على نقل الزخم، تمامًا مثلما تضرب كرة العصا مجموعة من كرات البلياردو. تتم العملية داخل غرفة تفريغ.
الخطوة 1: إنشاء البلازما
أولاً، يتم إخلاء الغرفة إلى فراغ عالٍ. ثم يتم إدخال كمية صغيرة من غاز خامل، عادةً الأرغون (Ar)، عند ضغط منخفض جدًا.
يؤدي تطبيق جهد عالٍ إلى إنشاء مجال كهربائي يجرد ذرات الأرغون من إلكتروناتها، مما يخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما. تتكون هذه البلازما من أيونات أرغون موجبة (Ar+) وإلكترونات حرة.
الخطوة 2: قصف الأيونات
تعمل المادة المراد ترسيبها، والمعروفة باسم الهدف، ككاثود. يتم إعطاؤها جهدًا كهربائيًا سالبًا، مما يتسبب في جذبها القوي لأيونات الأرغون الموجبة من البلازما.
تتسارع هذه الأيونات نحو الهدف، وتصطدم بسطحه بطاقة حركية كبيرة.
الخطوة 3: القذف والترسيب
يؤدي الاصطدام عالي الطاقة لأيون الأرغون إلى إخراج ذرات من مادة الهدف ماديًا، أو "رشها".
تنتقل هذه الذرات المرشوشة عبر غرفة الضغط المنخفض وتهبط على الركيزة (مثل رقاقة سيليكون أو قطعة زجاج)، مما يؤدي تدريجياً إلى بناء طبقة رقيقة.
لماذا يعد التردد اللاسلكي ضروريًا للمواد العازلة
الآلية الموضحة أعلاه تعمل بشكل مثالي للأهداف الموصلة، لكنها تفشل تمامًا مع المواد العازلة مثل الأكاسيد أو النتريدات عند استخدام مصدر طاقة بسيط بالتيار المستمر (DC).
مشكلة تراكم الشحنة
في الرش بالتيار المستمر، يتم تثبيت الهدف عند جهد سالب ثابت. عندما تصطدم أيونات الأرغون الموجبة بهدف موصل، يتم تحييد الشحنة الموجبة الزائدة على الفور بواسطة الإلكترونات الحرة الوفيرة في الهدف.
ومع ذلك، إذا كان الهدف عازلاً، فإنه لا يحتوي على إلكترونات حرة. تتراكم أيونات الأرغون الموجبة التي تصطدم بالسطح، مما يؤدي إلى بناء طبقة من الشحنة الموجبة.
كيف توقف الشحنة الموجبة العملية
تبدأ هذه الشحنة الموجبة المتراكمة على سطح الهدف في صد أيونات الأرغون الموجبة القادمة من البلازما.
في النهاية، تصبح قوة التنافر قوية جدًا لدرجة أنها تمنع المزيد من الأيونات من الوصول إلى الهدف، وتتوقف عملية الرش.
حل التردد اللاسلكي: الدورة المتناوبة
يتغلب الرش بالتردد اللاسلكي على ذلك باستخدام مصدر طاقة تيار متردد (AC)، عادةً بتردد لاسلكي ثابت يبلغ 13.56 ميجاهرتز. يقوم هذا بتبديل جهد الهدف بسرعة من سالب إلى موجب ملايين المرات في الثانية.
الدورة السالبة (مرحلة الرش)
خلال الجزء الأكبر والسالب من دورة التيار المتردد، يتصرف الهدف تمامًا مثل هدف التيار المستمر. إنه يجذب أيونات الأرغون الموجبة، ويحدث الرش كما هو متوقع. تبدأ الشحنة الموجبة في التراكم على السطح.
الدورة الموجبة (مرحلة التحييد)
خلال الجزء الموجب والموجز من الدورة، ينعكس الوضع. يجذب الهدف الآن الإلكترونات سالبة الشحنة عالية الحركة من البلازما.
تغمر هذه الإلكترونات سطح الهدف، وتحييد تمامًا الشحنة الموجبة التي تراكمت خلال الدورة السالبة. هذا الإجراء "يمسح اللوحة"، مما يسمح للدورة السالبة التالية بأن تكون فعالة بالكامل. نظرًا لأن الإلكترونات أخف وأكثر حركة بكثير من الأيونات، فإن خطوة التحييد هذه سريعة وفعالة للغاية.
فهم المفاضلات
يتضمن اختيار الرش بالتردد اللاسلكي النظر في مزاياه وعيوبه المتميزة مقارنة بالرش بالتيار المستمر.
تنوع المواد
الرش بالتردد اللاسلكي هو الفائز الواضح هنا. يمكنه ترسيب أي مادة تقريبًا، بما في ذلك العوازل (المواد العازلة)، وأشباه الموصلات، والموصلات. يقتصر الرش بالتيار المستمر بشكل فعال على المواد الموصلة.
معدل الترسيب
لترسيب المعادن الموصلة، يكون الرش بالتردد اللاسلكي بشكل عام أبطأ من الرش بالتيار المستمر. يتم تخصيص الدورة الموجبة الموجزة لتحييد الشحنة، وليس للترسيب، مما يقلل قليلاً من الكفاءة الإجمالية.
تعقيد النظام والتكلفة
أنظمة التردد اللاسلكي أكثر تعقيدًا وتكلفة. إنها تتطلب مصدر طاقة تردد لاسلكي متخصصًا و شبكة مطابقة للمعاوقة (impedance matching network) لنقل الطاقة بكفاءة إلى البلازما، مما يزيد من التكلفة الأولية والتعقيد التشغيلي.
ضغط التشغيل
تكون مجالات التردد اللاسلكي أكثر كفاءة في الحفاظ على البلازما. يسمح هذا للرش بالتردد اللاسلكي بالعمل عند ضغوط غرفة أقل (على سبيل المثال، 0.5 إلى 15 مليلتر زئبقي) من الرش بالتيار المستمر. يقلل الضغط المنخفض من فرصة اصطدام الذرات المرشوشة بجزيئات الغاز، مما يؤدي إلى مسار أكثر مباشرة إلى الركيزة وربما أغشية ذات جودة أعلى.
اتخاذ الخيار الصحيح لتطبيقك
يعتمد اختيار طريقة الرش الصحيحة بالكامل على مادة الهدف ومتطلبات الأداء.
- إذا كان تركيزك الأساسي هو ترسيب المعادن الموصلة بسرعة عالية وتكلفة منخفضة: فإن الرش بالتيار المستمر هو الخيار الأفضل والأكثر اقتصادية.
- إذا كان تركيزك الأساسي هو ترسيب المواد العازلة أو العازلة (مثل الأكاسيد أو النتريدات): فإن الرش بالتردد اللاسلكي هو التكنولوجيا الأساسية والمطلوبة.
- إذا كان تركيزك الأساسي هو إنشاء أغشية سبائك معقدة أو طلاءات عالية النقاء: يمكن للضغط التشغيلي المنخفض للرش بالتردد اللاسلكي أن يوفر ميزة واضحة في جودة الفيلم، بغض النظر عن موصلية المادة.
في نهاية المطاف، يتوقف الاختيار على الخصائص الكهربائية لمادة الهدف الخاصة بك، مما يجعل الرش بالتردد اللاسلكي أداة لا غنى عنها لتصنيع طبقات العزل المتقدمة في الإلكترونيات الحديثة والطلاءات البصرية.
جدول ملخص:
| الجانب | الرش بالتيار المستمر (DC Sputtering) | الرش بالتردد اللاسلكي (RF Sputtering) |
|---|---|---|
| مادة الهدف | المواد الموصلة فقط | الموصلات وأشباه الموصلات والمواد العازلة (مثل الأكاسيد، النتريدات) |
| تراكم الشحنة | ليست مشكلة للموصلات | يتم حلها عن طريق تحييد دورة التيار المتردد |
| معدل الترسيب | عالي للمعادن | أبطأ للموصلات |
| ضغط التشغيل | أعلى | أدنى (0.5-15 مليلتر زئبقي) |
| تعقيد النظام | تكلفة وتعقيد أقل | يتطلب مصدر طاقة تردد لاسلكي ومطابقة للمعاوقة |
