ما هي عملية ترسيب طبقة البلازما؟ دليل لتقنيات ترسيب الأغشية الرقيقة

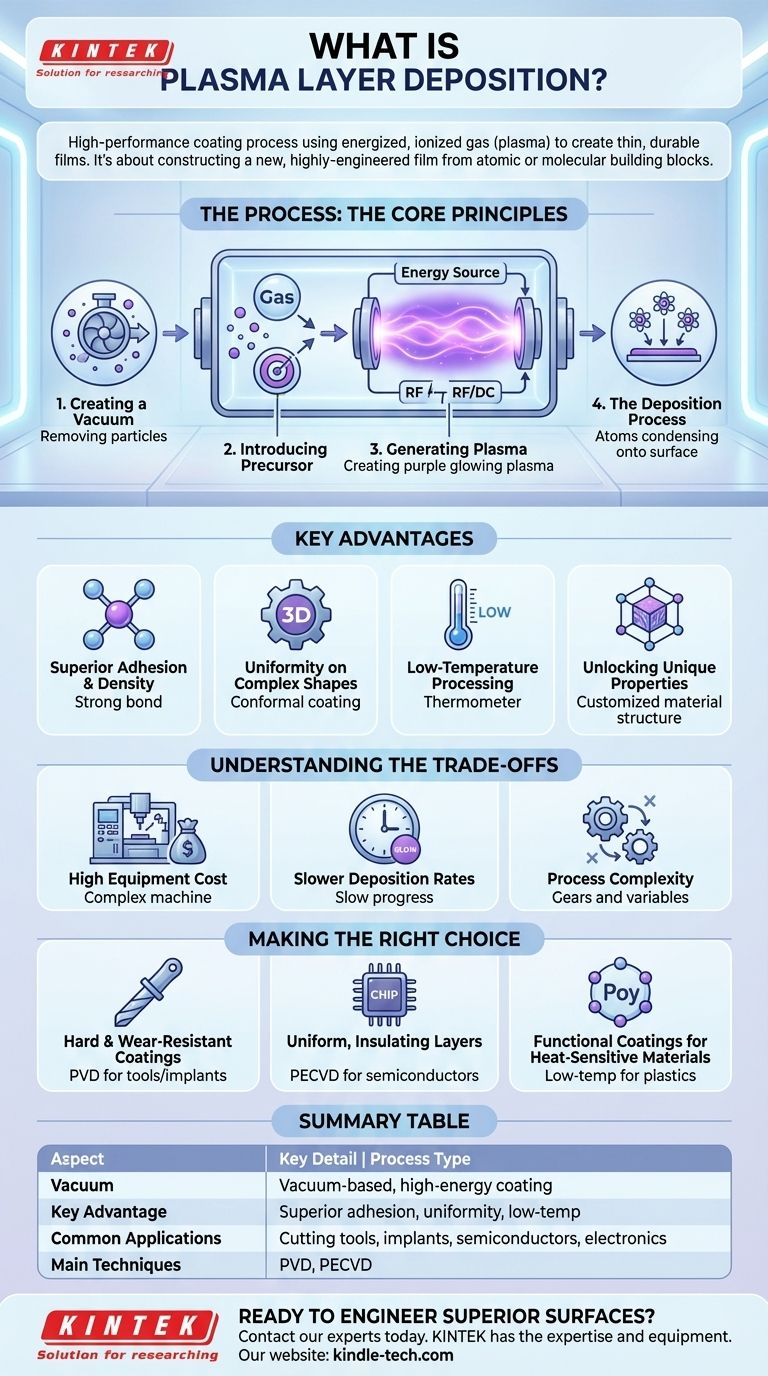

عملية ترسيب طبقة البلازما، والتي يشار إليها غالبًا باسم ترسيب البخار الفيزيائي (PVD)، هي تقنية تستخدم لترسيب الأغشية الرقيقة على الركائز. تتضمن هذه العملية تحويل المادة الصلبة إلى مرحلة بخار، والتي تتكثف بعد ذلك على الركيزة لتكوين طبقة رقيقة. تتضمن العملية عادةً خطوات مثل تبخير مادة الطلاء، وهجرة الذرات أو الأيونات، والترسيب على الركيزة. تلعب البلازما دورًا حاسمًا في هذه العملية من خلال تأين الغاز وتوفير الطاقة اللازمة لخطوات التبخير والترسيب. أدناه، سوف نستكشف الجوانب الرئيسية لهذه العملية بالتفصيل.

وأوضح النقاط الرئيسية:

ما هي عملية ترسيب طبقة البلازما؟ دليل لتقنيات ترسيب الأغشية الرقيقة
  1. تبخير مواد الطلاء:

    • الخطوة الأولى في عملية PVD هي تبخير مادة الطلاء. ويمكن تحقيق ذلك من خلال طرق مختلفة مثل التبخر، الاخرق، أو الانفصال.
    • وفي عملية التبخر، يتم تسخين المادة حتى تتحول إلى بخار. يتضمن الرش قصف المادة المستهدفة بجزيئات عالية الطاقة، مما يتسبب في قذف الذرات من السطح.
    • يعتمد اختيار طريقة التبخير على خصائص المادة والخصائص المطلوبة للفيلم النهائي.
  2. دور البلازما في التأين:

    • يتم إنشاء البلازما عن طريق تأين الغاز، عادةً باستخدام مصدر بلازما مقترن حثيًا (ICP). يتأين الغاز عن طريق تطبيق مجال كهرومغناطيسي عالي التردد، والذي يجرد الإلكترونات من ذرات الغاز، مما يؤدي إلى تكوين البلازما.
    • تحتوي البلازما على إلكترونات عالية الطاقة تصطدم بجزيئات الغاز، مما يؤدي إلى تفككها إلى ذرات أو أيونات. هذه الأيونات حاسمة بالنسبة للخطوات اللاحقة في عملية الترسيب.
  3. هجرة وتفاعل الجزيئات:

    • بمجرد أن تكون مادة الطلاء في مرحلة البخار، تهاجر الذرات أو الجزيئات أو الأيونات عبر البلازما. أثناء هذه الهجرة، قد تتصادم الجزيئات وتتفاعل مع بعضها البعض أو مع غاز تفاعلي يتم إدخاله إلى النظام.
    • يمكن لهذه التفاعلات أن تشكل مركبات جديدة يتم ترسيبها بعد ذلك على الركيزة. يمكن اختيار الغاز التفاعلي لتكييف التركيب الكيميائي للفيلم المترسب.
  4. الترسيب على الركيزة:

    • الخطوة الأخيرة هي ترسيب المادة المتبخرة على الركيزة. عادة ما يتم الاحتفاظ بالركيزة عند درجة حرارة منخفضة لتعزيز تكثيف البخار.
    • تشكل الذرات أو الجزيئات المترسبة طبقة رقيقة على الركيزة. تتأثر خصائص هذا الفيلم، مثل السُمك والتجانس والالتصاق، بظروف الترسيب، بما في ذلك كثافة البلازما، ودرجة حرارة الركيزة، ووجود الغازات التفاعلية.
  5. مميزات ترسيب طبقة البلازما:

    • درجة نقاء عالية: تسمح عملية PVD بترسيب أفلام عالية النقاء، حيث يتم إجراؤها في بيئة مفرغة تقلل من التلوث.
    • براعة: يمكن ترسيب مجموعة واسعة من المواد باستخدام PVD، بما في ذلك المعادن والسيراميك والمواد المركبة.
    • التحكم في خصائص الفيلم: يمكن ضبط معلمات العملية بدقة للتحكم في سمك الفيلم المترسب وتكوينه وبنيته المجهرية.
    • الفوائد البيئية: PVD هي عملية جافة لا تنطوي على استخدام المذيبات أو المواد الكيميائية، مما يجعلها صديقة للبيئة أكثر مقارنة ببعض تقنيات الطلاء الأخرى.
  6. تطبيقات ترسيب طبقة البلازما:

    • إلكترونيات: يستخدم PVD على نطاق واسع في صناعة الإلكترونيات لترسيب الأغشية الرقيقة على أشباه الموصلات والخلايا الشمسية وشاشات العرض.
    • بصريات: يتم استخدام هذه العملية لإنشاء طبقات عاكسة ومضادة للانعكاس على المكونات البصرية.
    • الطلاءات الزخرفية: يتم استخدام PVD لتطبيق طبقات متينة وجذابة من الناحية الجمالية على المنتجات الاستهلاكية، مثل الساعات والمجوهرات.
    • الأجهزة الطبية: يتم استخدام هذه التقنية لترسيب الطلاءات المتوافقة حيويًا على المزروعات والأدوات الطبية.

باختصار، تعد عملية ترسيب طبقة البلازما تقنية متطورة تستفيد من البلازما لترسيب أغشية رقيقة بدقة وتحكم عاليين. تتضمن العملية عدة خطوات رئيسية، بما في ذلك التبخير، والتأين، والهجرة، والترسيب، ويمكن تحسين كل منها لتحقيق خصائص الفيلم المطلوبة. إن تعدد الاستخدامات والفوائد البيئية للـ PVD تجعلها أداة قيمة في مختلف الصناعات، من الإلكترونيات إلى الأجهزة الطبية.

جدول ملخص:

الجانب الرئيسي وصف
طرق التبخير التبخر أو الرش أو الانفصال لتحويل المادة الصلبة إلى بخار.
دور البلازما يؤين الغاز، ويوفر الطاقة للتبخير والترسيب.
الهجرة ورد الفعل تهاجر الجسيمات وتتفاعل لتشكل مركبات للترسيب.
الترسيب يتكثف البخار على الركيزة ليشكل طبقة رقيقة.
المزايا درجة نقاء عالية، وتعدد الاستخدامات، والتحكم الدقيق، والفوائد البيئية.
التطبيقات الإلكترونيات والبصريات والطلاءات الزخرفية والأجهزة الطبية.
