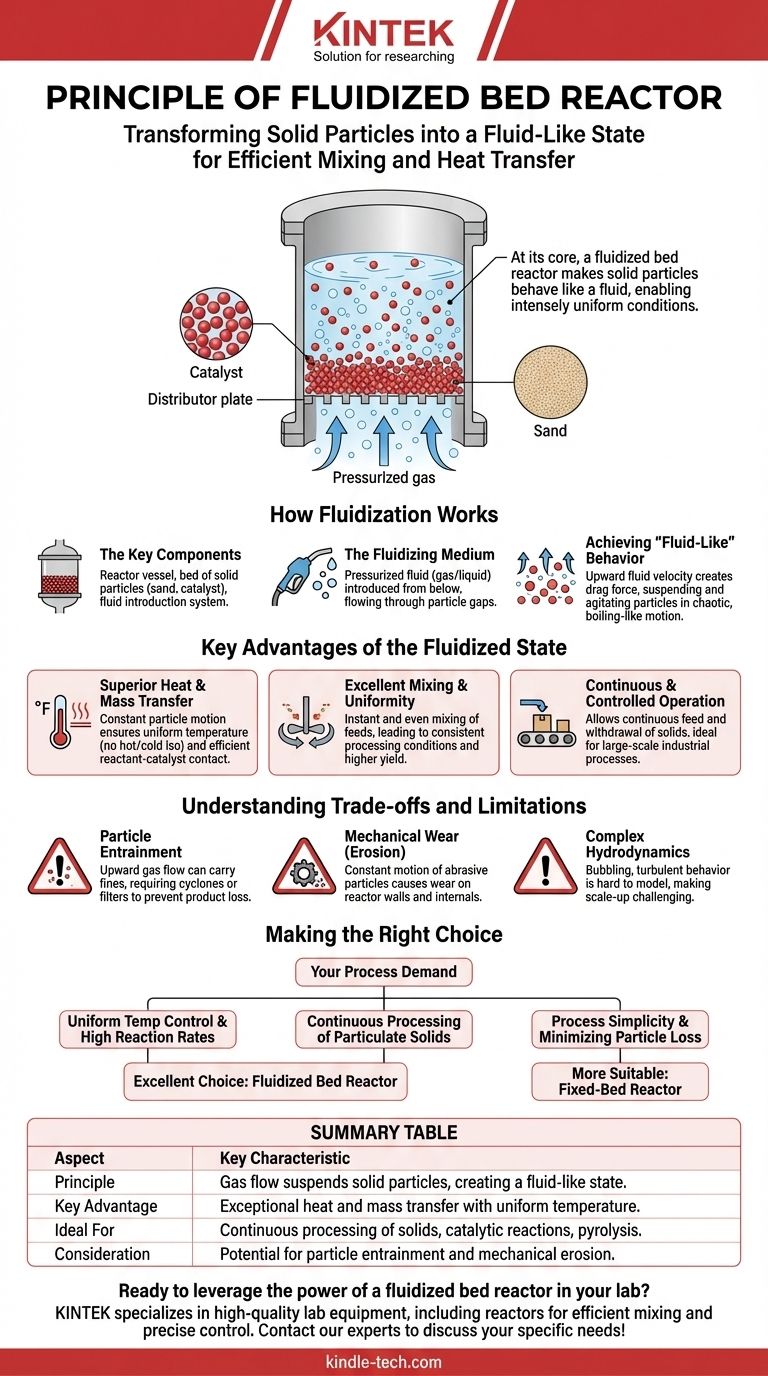

يعمل مفاعل القاع المميَّع عن طريق تمرير مائع (غاز أو سائل) من خلال مادة حبيبية صلبة، عادةً ما تكون مادة حفازة، مدعومة بلوحة توزيع مسامية.وعند سرعات منخفضة للسوائل، تظل المواد الصلبة ثابتة، وتشكل طبقة معبأة.ومع زيادة سرعة المائع، تصبح الجسيمات الصلبة معلقة، مما يؤدي إلى التميع.وتتيح هذه العملية للجسيمات الصلبة أن تتصرف مثل السوائل، مما يتيح نقل الحرارة والكتلة بكفاءة، وتوزيع موحد لدرجة الحرارة، وتعزيز التفاعلات الكيميائية.ويُستخدم هذا المفاعل على نطاق واسع في صناعات مثل المعالجة الكيميائية وإنتاج الطاقة ومعالجة النفايات بسبب كفاءته العالية وقابليته للتطوير.
شرح النقاط الرئيسية:
-
مبدأ العمل الأساسي:
- ينطوي مفاعل القاع المميع على تمرير مائع (غاز أو سائل) من خلال مادة حبيبية صلبة، مثل المادة الحفازة، مدعومة بلوحة توزيع مسامية.
- وعند سرعات منخفضة للسوائل، تظل الجسيمات الصلبة ثابتة، مما يشكل مفاعل قاعي معبأ.
- ومع زيادة سرعة المائع، تصبح الجسيمات الصلبة معلقة وتتصرف مثل المائع، وهي حالة تعرف باسم التميع.
-
عملية التميع:
- يبدأ التميع عند عند الحد الأدنى لسرعة التميع حيث توازن القوة التصاعدية للسائل مع وزن الجسيمات الصلبة.
- وبعد هذه السرعة، تتمدد الجسيمات الصلبة وتدور في دوامة، مما يؤدي إلى تكوين طبقة مميعة.
- تسمح الحالة المميعة بالخلط الفعال ونقل الحرارة ونقل الكتلة، مما يجعلها مثالية للتفاعلات الكيميائية والعمليات الحرارية.
-
مكوّنات مفاعل القاع المميَّع:
- لوحة الموزع:صفيحة مسامية في الجزء السفلي من المفاعل توزع تدفق السائل بالتساوي لضمان التميع المنتظم.
- مادة القاع:يتكون عادةً من مواد حبيبية صلبة مثل الرمل أو جزيئات المحفز، والتي تسهل نقل الحرارة والتفاعلات الكيميائية.
- الوسط المميِّع:غاز (على سبيل المثال، النيتروجين) أو سائل يتدفق عبر مادة القاع لتحقيق التميع والحفاظ على جو خامل إذا لزم الأمر.
-
أنظمة التدفق:
- يعتمد سلوك الطبقة المميعة على سرعة المائع وخصائص المرحلة الصلبة.
- عند السرعات المنخفضة، يظل القاع متراصًا.
- وعند السرعات المعتدلة، يصبح السرير مميعاً، حيث تتحرك الجسيمات بحرية.
- عند السرعات العالية جدًا، قد ينتقل السرير إلى نظام فقاعي أو مضطرب، حيث تتشكل فقاعات الغاز وتتكسر، مما يعزز الخلط.
-
التطبيقات والمزايا:
- المعالجة الكيميائية:يستخدم في التفاعلات التحفيزية، مثل التكسير والإصلاح، نظرًا لارتفاع مساحة سطح الجسيمات المميعة.
- إنتاج الطاقة:تستخدم في تغويز الفحم واحتراق الكتلة الحيوية لنقل الحرارة بكفاءة والتحكم في التفاعل.
- معالجة النفايات:يستخدم في التحلل الحراري وتغويز النفايات لاستعادة الطاقة وتقليل الانبعاثات.
- المزايا:ارتفاع معدلات نقل الحرارة والكتلة، والتوزيع الموحد لدرجات الحرارة، وقابلية التوسع، والقدرة على التكيف مع مختلف العمليات.
-
الاعتبارات التشغيلية:
- :: نقل الحرارة:تقوم مادة القاع بنقل الحرارة بكفاءة إلى الركيزة، مما يضمن توزيعًا موحدًا لدرجة الحرارة.
- الغلاف الجوي الخامل:غالبًا ما تستخدم الغازات مثل النيتروجين لمنع التفاعلات الكيميائية غير المرغوب فيها، مثل الأكسدة.
- حجم الجسيمات وكثافتها:يؤثر حجم الجسيمات الصلبة وكثافتها على سلوك التميع ويجب اختيارها بعناية لتحقيق الأداء الأمثل.
-
التحديات:
- التآكل والتآكل:يمكن أن تتسبب الحركة المستمرة للجسيمات في تآكل وتلف مكونات المفاعل.
- انحباس الجسيمات:قد تحمل الجسيمات الدقيقة خارج المفاعل بواسطة السائل، مما يتطلب الفصل وإعادة التدوير.
- انخفاض الضغط:يتطلب الحفاظ على التميع التحكم الدقيق في سرعة السوائل لتجنب انخفاض الضغط المفرط.
من خلال فهم هذه المبادئ، يمكن تصميم مفاعل القيعان المميعة وتشغيله بفعالية لمجموعة واسعة من التطبيقات الصناعية، مما يوفر مزايا كبيرة من حيث الكفاءة والتحكم في العملية.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| مبدأ العمل | يمر السائل عبر المواد الحبيبية الصلبة، مما يسبب التميع. |
| عملية التميع | تبدأ عند الحد الأدنى لسرعة التميع؛ تتصرف الجسيمات مثل المائع. |
| المكونات الرئيسية | لوحة الموزع، مادة القاع، وسيط التميع. |
| التطبيقات | المعالجة الكيميائية، وإنتاج الطاقة، ومعالجة النفايات. |
| المزايا | انتقال عالي للحرارة/الكتلة، ودرجة حرارة موحدة، وقابلية التوسع. |
| التحديات | التآكل، واحتباس الجسيمات، وانخفاض الضغط. |
