ما هو مبدأ عمل فرن الكيبل (Muffle Furnace) في المختبر؟ إتقان التسخين الدقيق لدرجات الحرارة العالية

في جوهره، يعمل فرن الكيبل المختبري على مبدأ التسخين بالمقاومة الكهربائية. فهو يحول الطاقة الكهربائية بكفاءة إلى طاقة حرارية داخل غرفة معزولة للغاية، مما يسمح له بالوصول إلى درجات حرارة عالية جداً والحفاظ عليها في بيئة خاضعة للرقابة ونظيفة. يكمن المفتاح في عزل العينة عن عناصر التسخين لضمان نقل حرارة موحد وخالٍ من الملوثات.

يشير مصطلح "الكيبل" (Muffle) إلى السمة المميزة للفرن: وهي غرفة داخلية معزولة. يضمن هذا التصميم حماية المادة التي يتم تسخينها من التلامس المباشر مع عناصر التسخين، مما يسمح بنقل حرارة موحد للغاية بشكل أساسي من خلال الإشعاع والحمل الحراري.

الآلية الأساسية: من الكهرباء إلى الحرارة الشديدة

تبدأ قدرة فرن الكيبل على توليد درجات حرارة عالية بمبدأ كهربائي بسيط وقوي. إنه نظام مصمم ليس فقط للسخونة، ولكن للقيام بذلك بدقة وكفاءة.

مبدأ التسخين بالمقاومة

يعمل الفرن عن طريق تمرير تيار كهربائي عبر عناصر تسخين متخصصة. تتكون هذه العناصر من مواد ذات مقاومة كهربائية عالية، مثل سبائك النيكروم (Nichrome) أو الكانثال (Kanthal).

عندما تكافح الكهرباء للتدفق عبر هذه المقاومة، فإنها تولد حرارة شديدة. تُعرف هذه الظاهرة باسم تسخين جول (Joule heating)، وهي عملية تحويل الطاقة الأساسية التي تعمل في الفرن.

دور الغرفة المعزولة

تُلف عناصر التسخين حول غرفة داخلية، غالبًا ما تكون مصنوعة من مادة خزفية عالية النقاء. هذه الغرفة هي الكيبل (Muffle).

الغرض منها هو احتواء العينة وامتصاص وإشعاع الحرارة الناتجة عن العناصر. وهي تضمن عدم وجود نواتج احتراق، مما يوفر بيئة تسخين نظيفة.

نقل الحرارة عبر الإشعاع والحمل الحراري

بمجرد تسخين جدران الغرفة، فإنها تنقل هذه الطاقة إلى العينة بداخلها من خلال طريقتين أساسيتين.

يُعد الإشعاع الحراري القوة المهيمنة، حيث تصدر الجدران الساخنة طاقة الأشعة تحت الحمراء التي تسخن العينة مباشرة. يلعب الحمل الحراري الحراري دورًا أيضًا، حيث يسخن الهواء داخل الغرفة ويدور، مما يساهم بشكل أكبر في درجة حرارة موحدة.

عقل العملية: نظام التحكم

إن تحقيق درجة حرارة دقيقة والحفاظ عليها هو ما يجعل فرن الكيبل أداة علمية حاسمة. ويتم إدارة ذلك بواسطة نظام تحكم إلكتروني متكامل.

قياس درجة الحرارة باستخدام المزدوجة الحرارية

يتم وضع مزدوجة حرارية (Thermocouple)، وهو مستشعر يقيس درجة الحرارة، داخل الغرفة. ويرسل باستمرار بيانات درجة الحرارة في الوقت الفعلي مرة أخرى إلى وحدة التحكم في الفرن.

تنظيم الطاقة باستخدام وحدة التحكم

تعمل وحدة تحكم PID (التناسبية - التكاملية - التفاضلية) بمثابة عقل الفرن. إنها تقارن درجة الحرارة الفعلية القادمة من المزدوجة الحرارية بدرجة الحرارة المحددة المطلوبة.

بناءً على هذا الاختلاف، تقوم بتغذية الطاقة بذكاء إلى عناصر التسخين، مما يضمن بقاء درجة الحرارة مستقرة دون تجاوز الحد المطلوب أو الانخفاض بشكل كبير.

الأخطاء الشائعة التي يجب تجنبها

على الرغم من أن فرن الكيبل قوي، إلا أن فهم خصائصه التشغيلية أمر أساسي لتحقيق نتائج موثوقة وقابلة للتكرار.

افتراض التغيرات الفورية في درجة الحرارة

العزل الثقيل الذي يجعل الفرن فعالاً للغاية يمنحه أيضًا كتلة حرارية (Thermal Mass) كبيرة. يستغرق الأمر وقتًا للتسخين إلى درجة الضبط، والأهم من ذلك، وقتًا طويلاً جدًا ليبرد بأمان. خطط دائمًا لتجاربك حول دورات التسخين والتبريد هذه.

تجاهل الظروف الجوية

يعمل فرن الكيبل القياسي في الهواء المحيط. يمكن أن يؤدي تسخين مواد معينة في وجود الأكسجين إلى الأكسدة (Oxidation). إذا كانت عمليتك تتطلب جوًا خاملًا (مثل النيتروجين أو الأرجون)، فأنت بحاجة إلى فرن مصمم خصيصًا بقدرات تنقية الغاز.

إهمال الصيانة المناسبة

يمكن أن تتدهور عناصر التسخين والمزدوجة الحرارية بمرور الوقت، خاصة مع الاستخدام المتكرر لدرجات الحرارة العالية. يعد الفحص المنتظم والمعايرة الدورية ضروريين لضمان تشغيل الفرن بدقة وأمان.

كيفية تطبيق هذا على مشروعك

يتيح لك فهم هذه المبادئ استخدام فرن الكيبل بشكل أكثر فعالية لتطبيقك المحدد.

• إذا كان تركيزك الأساسي هو الرماد أو التحليل الوزني: يكمن المفتاح في قدرة الفرن على توفير بيئة نظيفة وعالية الحرارة تحرق المواد العضوية بالكامل دون إدخال ملوثات.
• إذا كان تركيزك الأساسي هو المعالجة الحرارية أو التلدين: تكمن القيمة في التسخين الدقيق والموحد الذي توفره وحدة تحكم PID والغرفة المعزولة، مما يضمن خصائص مادية متسقة.
• إذا كان تركيزك الأساسي هو تخليق المواد: يوفر الفرن البيئة المستقرة وعالية الطاقة اللازمة لدفع التفاعلات الكيميائية وتكوين هياكل بلورية جديدة.

من خلال فهم كيفية إتقان فرن الكيبل للتحويل من الكهرباء إلى الحرارة، يمكنك الاستفادة منه كأداة قوية ودقيقة لعملك.

جدول ملخص:

المكون الرئيسي	الوظيفة
عناصر التسخين	تحويل الطاقة الكهربائية إلى حرارة عبر المقاومة (تسخين جول).
غرفة الكيبل المعزولة	تعزل العينة من أجل تسخين نظيف وموحد عبر الإشعاع/الحمل الحراري.
وحدة تحكم PID والمزدوجة الحرارية	تقيس وتنظم درجة الحرارة بدقة من أجل الاستقرار.

هل أنت مستعد لتحقيق تسخين دقيق وخالٍ من الملوثات في مختبرك؟

أفران الكيبل من KINTEK مصممة للموثوقية والدقة في تطبيقات مثل حرق الرماد والمعالجة الحرارية وتخليق المواد. تضمن خبرتنا في المعدات المخبرية حصولك على حل مصمم خصيصًا لاحتياجات المعالجة الحرارية المحددة لديك.

اتصل بخبرائنا اليوم للعثور على فرن الكيبل المثالي لمختبرك!

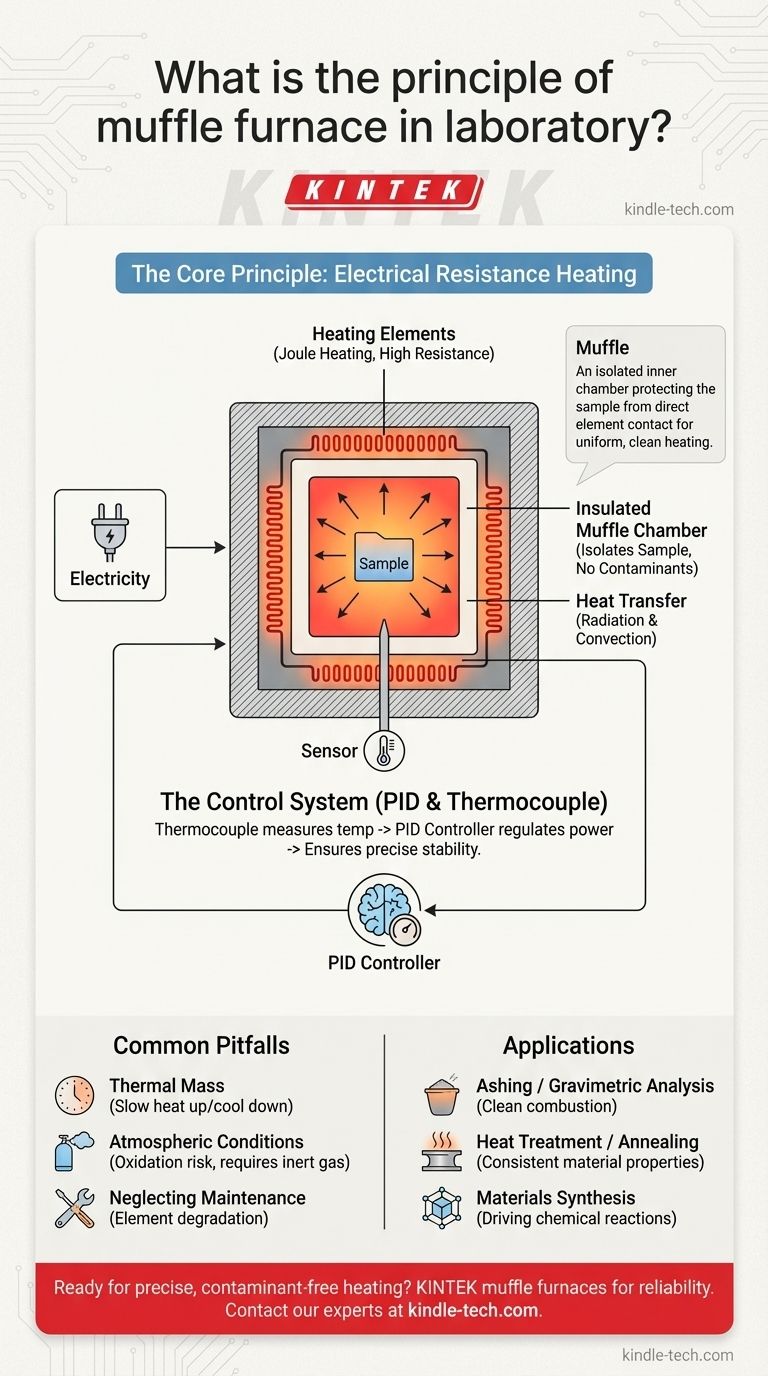

دليل مرئي
