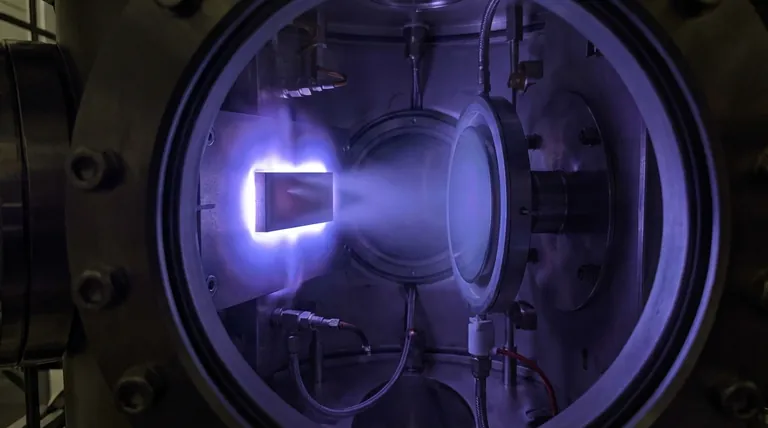

الرش بالرش هو تقنية ترسيب بخار فيزيائي (PVD) تُستخدم لترسيب الأغشية الرقيقة على الركائز.وتتضمن العملية قصف مادة مستهدفة بأيونات عالية الطاقة، عادةً من غاز خامل مثل الأرجون، في غرفة تفريغ.وتقوم هذه الأيونات بإزاحة الذرات من الهدف، والتي تنتقل بعد ذلك عبر الحجرة وتترسب على الركيزة مكونة طبقة رقيقة.وتتميز هذه العملية بالتحكم الشديد وتستخدم على نطاق واسع في صناعات مثل أشباه الموصلات والبصريات والطلاءات نظراً لدقتها وقدرتها على إنتاج أغشية موحدة وعالية الجودة.
شرح النقاط الرئيسية:
-
المبدأ الأساسي للاختراق:
- الاسبترنج هو عملية يتم فيها قذف الذرات من مادة مستهدفة صلبة بسبب قصفها بأيونات عالية الطاقة.
- ثم تنتقل الذرات المقذوفة عبر غرفة مفرغة من الهواء وتترسب على ركيزة مكونة طبقة رقيقة.
-
المكونات المعنية:
- المادة المستهدفة:المادة المصدر التي تُقذف منها الذرات.وهي عادة ما تكون معدن أو مركب يشكل الفيلم المطلوب.
- الركيزة:السطح الذي يتم ترسيب الذرات المقذوفة عليه.يمكن أن يكون هذا السطح رقاقة أو زجاج أو أي مادة أخرى تتطلب طلاء طبقة رقيقة.
- غرفة التفريغ:البيئة التي تحدث فيها عملية الاخرق، مما يضمن الحد الأدنى من التلوث والظروف الخاضعة للرقابة.
- غاز خامل (مثل الأرجون):يتم إدخالها في الحجرة وتأينها لتوليد البلازما التي تولد الأيونات عالية الطاقة اللازمة للإستخلاص بالرش.
-
التأين وتوليد البلازما:
- يتم تطبيق جهد كهربائي بين الهدف (المهبط) والركيزة (الأنود)، مما يخلق مجالاً كهربائياً.
- وتفقد ذرات الغاز الخامل الإلكترونات في البلازما، وتتحول إلى أيونات موجبة الشحنة.
- يتم تسريع هذه الأيونات نحو الهدف بسبب المجال الكهربائي.
-
القصف والقذف:
- تتصادم الأيونات عالية الطاقة مع المادة المستهدفة، وتنقل طاقتها الحركية إلى ذرات الهدف.
- وعندما تتجاوز الطاقة الحركية طاقة الارتباط لذرات الهدف، يتم طردها من السطح.
- وتُعرف هذه العملية باسم شلال التصادم، حيث يؤدي انتقال الطاقة إلى تفاعل متسلسل من الإزاحات الذرية.
-
ترسيب الغشاء الرقيق:
- تنتقل الذرات المقذوفة عبر غرفة التفريغ في تيار بخار.
- تتكثف على الركيزة، مكونة طبقة رقيقة ذات تجانس والتصاق عالٍ.
- ويمكن التحكم بدقة في خصائص الفيلم، مثل السُمك والتركيب، من خلال ضبط المعلمات مثل ضغط الغاز والجهد والمواد المستهدفة.
-
مزايا الاخرق:
- الدقة:يسمح الرش بالترسيب بترسيب أغشية رقيقة جدًا وموحدة مع تحكم دقيق في السماكة والتركيب.
- تعدد الاستخدامات:يمكن استخدامه مع مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والمركبات.
- أفلام عالية الجودة:عادةً ما تكون الأغشية المنتجة ذات جودة عالية، مع التصاق ممتاز وأقل قدر من العيوب.
- قابلية التحجيم:العملية قابلة للتطوير ويمكن استخدامها في الأبحاث على نطاق صغير والإنتاج الصناعي على نطاق واسع.
-
التطبيقات:
- أشباه الموصلات:تستخدم لترسيب الأغشية الرقيقة من المواد الموصلة أو العازلة أو شبه الموصلة على رقائق السيليكون.
- البصريات:تُستخدم لإنشاء الطلاءات المضادة للانعكاس والمرايا والمكونات البصرية الأخرى.
- الطلاءات:تُستخدم لتطبيق الطلاءات الواقية أو التزيينية على مواد مختلفة، بما في ذلك الزجاج والمعادن والبلاستيك.
- التخزين المغناطيسي:تستخدم في إنتاج الأفلام المغناطيسية لمحركات الأقراص الصلبة وأجهزة تخزين البيانات الأخرى.
-
أنواع الاخرق:
- :: رشاش التيار المستمر:يستخدم مصدر طاقة تيار مباشر (DC) لتوليد البلازما.مناسب للمواد الموصلة.
- رش الترددات اللاسلكية:يستخدم طاقة التردد اللاسلكي (RF) لتأيين الغاز، مما يسمح بخرق المواد العازلة.
- الاخرق المغنطروني:يدمج مغناطيسات لحصر البلازما بالقرب من الهدف، مما يزيد من معدل الاخرق وكفاءته.
- الاخرق التفاعلي:ينطوي على إدخال غاز تفاعلي (مثل الأكسجين أو النيتروجين) لتكوين أغشية مركبة (مثل الأكاسيد أو النيتريدات) أثناء الترسيب.
-
التحديات والاعتبارات:
- التلوث:يجب التحكم في بيئة التفريغ بعناية لمنع تلوث الفيلم.
- تآكل الهدف:تتآكل المادة المستهدفة بمرور الوقت، مما يتطلب استبدالها بشكل دوري.
- التوحيد:قد يكون تحقيق سمك موحد للفيلم عبر الركائز الكبيرة أمرًا صعبًا وقد يتطلب تقنيات متقدمة مثل تدوير الركيزة أو أهداف متعددة.
-
التطورات المستقبلية:
- :: الاخرق المغنطروني النبضي عالي الطاقة (HiPIMS):تقنية تستخدم نبضات قصيرة وعالية الطاقة لزيادة تأين المادة المُرَشَّحة، مما يؤدي إلى إنتاج أغشية أكثر كثافة وتماسكاً.
- تكامل ترسيب الطبقة الذرية (ALD):الجمع بين الاخرق والتحلل الذري المستقل لتحقيق التحكم على المستوى الذري في سُمك الفيلم وتكوينه.
- الاخرق الأخضر:تطوير عمليات رش أكثر صداقة للبيئة من خلال تقليل استهلاك الطاقة واستخدام مواد أقل خطورة.
وخلاصة القول، يعد الاخرق تقنية متعددة الاستخدامات ودقيقة لترسيب الأغشية الرقيقة، مع تطبيقات في مختلف الصناعات.من خلال فهم المبادئ والمكونات التي ينطوي عليها الأمر، بالإضافة إلى المزايا والتحديات، يمكن للمرء أن يستخدم تقنية الرش الرقاقة بفعالية لمجموعة واسعة من احتياجات ترسيب المواد.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| العملية | قصف مادة مستهدفة بأيونات عالية الطاقة في غرفة مفرغة من الهواء. |
| المكونات الرئيسية | المادة المستهدفة، والركيزة، وغرفة التفريغ، والغاز الخامل (مثل الأرجون). |
| المزايا | الدقة، وتعدد الاستخدامات، والأفلام عالية الجودة، وقابلية التوسع. |
| التطبيقات | أشباه الموصلات والبصريات والطلاءات والتخزين المغناطيسي. |
| أنواع الاخرق | التيار المستمر، والترددات اللاسلكية، والمغناطيسية، والرش التفاعلي. |
| التحديات | التلوث، وتآكل الهدف، والتوحيد. |
| التطورات المستقبلية | HiPIMS، تكامل ALD، الاخرق الأخضر. |
