ما هي عملية الترسيب في التصنيع؟ إتقان تقنيات الأغشية الرقيقة للمنتجات الفائقة

في التصنيع، الترسيب هو عملية تطبيق طبقة رقيقة للغاية من المواد على سطح، يُعرف بالركيزة. هذه تقنية عالية التحكم تُستخدم لبناء طبقات لا يزيد سمكها غالبًا عن بضع ذرات أو جزيئات. ينقسم المجال بأكمله بشكل عام إلى فئتين رئيسيتين: الترسيب الفيزيائي للبخار (PVD)، الذي ينقل المواد فيزيائيًا من مصدر إلى الركيزة، والترسيب الكيميائي للبخار (CVD)، الذي يستخدم التفاعلات الكيميائية لتنمية طبقة مباشرة على الركيزة.

المبدأ الأساسي للترسيب ليس مجرد طلاء سطح، بل هو بناء طبقة جديدة بخصائص دقيقة على المستوى الذري. الخيار الأساسي هو ما إذا كان سيتم نقل المواد الموجودة فيزيائيًا إلى الركيزة (PVD) أو استخدام وصفة كيميائية لبناء مادة جديدة هناك (CVD).

الترسيب الفيزيائي للبخار (PVD): نقل المادة مباشرة

يشمل الترسيب الفيزيائي للبخار مجموعة من التقنيات حيث يتم تحويل مادة مصدر صلبة أو سائلة إلى بخار ونقلها عبر بيئة مفرغة أو منخفضة الضغط لتتكثف على الركيزة. لا تخضع المادة المراد ترسيبها لتغيير كيميائي.

المبدأ الأساسي: نقل فيزيائي

فكر في PVD كشكل متحكم فيه للغاية من رش الطلاء، ولكن مع ذرات أو جزيئات فردية. يتم قصف مادة مصدر، أو "هدف"، بالطاقة، مما يؤدي إلى تبخرها. ثم تنتقل هذه الجسيمات المتبخرة في خط مستقيم عبر غرفة مفرغة وتلتصق بالركيزة، مكونة طبقة رقيقة صلبة.

مثال 1: التذرية (Sputtering)

في التذرية، تبدأ العملية بإنشاء فراغ عالٍ في غرفة لإزالة الملوثات. يتم إدخال غاز التذرية، غالبًا الأرجون، لإنشاء بلازما. تقصف هذه البلازما مادة المصدر (الهدف)، مما يؤدي إلى إزاحة الذرات فيزيائيًا من سطحها. ثم تنتقل هذه الذرات المزاحة وتترسب على الركيزة.

مثال 2: التبخر الحراري (Thermal Evaporation)

التبخر الحراري هو أحد أبسط طرق PVD. يتم تسخين مادة مصدر في غرفة مفرغة عالية حتى تصل إلى درجة حرارة تبدأ عندها بالتبخر. ينتقل تيار البخار هذا عبر الفراغ ويتكثف على الركيزة الأكثر برودة، مكونًا الفيلم المطلوب.

الترسيب الكيميائي للبخار (CVD): البناء من وصفة

يختلف الترسيب الكيميائي للبخار اختلافًا جوهريًا. فبدلاً من نقل المواد فيزيائيًا، يستخدم CVD غازات أولية متطايرة تتفاعل أو تتحلل على سطح الركيزة لإنشاء الفيلم الرقيق.

المبدأ الأساسي: تحول كيميائي

فكر في CVD على أنه "خبز" طبقة جديدة بدقة على سطح. يتم إدخال غاز واحد أو أكثر في غرفة التفاعل. عندما تصل هذه الغازات إلى الركيزة الساخنة، فإنها تخضع لتفاعل كيميائي ينتج عنه ترسيب منتج صلب على السطح، بينما يتم إزالة المنتجات الثانوية الغازية.

تسلسل التفاعل الكيميائي

تتضمن عملية CVD عدة خطوات مميزة. أولاً، يتم نقل الغازات المتفاعلة إلى سطح الركيزة. ثم يتم امتزاز الأنواع، حيث يمكنها الانتشار عبر السطح إلى مواقع النمو. أخيرًا، تؤدي التفاعلات السطحية المحفزة إلى تكوين ونمو الفيلم، بينما يتم إزالة المنتجات الثانوية الغازية ونقلها بعيدًا.

فهم المفاضلات: PVD مقابل CVD

يعتمد الاختيار بين هاتين الطريقتين كليًا على الخصائص المطلوبة للفيلم وطبيعة الركيزة.

نقاء المواد والتعقيد

PVD مثالي لترسيب المواد النقية، مثل المعادن أو السيراميك البسيط. نظرًا لأنك تقوم فقط بنقل مادة المصدر فيزيائيًا، فإن تركيبة الفيلم مطابقة إلى حد كبير للهدف.

يتفوق CVD في إنشاء أغشية مركبة معقدة مثل نيتريد السيليكون أو ثاني أكسيد السيليكون. تم تصميم العملية لإنشاء هذه المواد في الموقع من خلال تفاعلات كيميائية محكمة سيكون من الصعب أو المستحيل تحقيقها باستخدام PVD.

الطلاء المطابق مقابل خط الرؤية

PVD هي عملية "خط الرؤية". تنتقل المادة المتبخرة في خط مستقيم، مما يعني أنها يمكن أن تغطي الأسطح المواجهة للمصدر مباشرة بشكل فعال ولكنها تواجه صعوبة في طلاء الأشكال المعقدة ثلاثية الأبعاد أو جوانب الخنادق العميقة.

يوفر CVD طلاءً "مطابقًا" ممتازًا. نظرًا لأن الغازات الأولية يمكن أن تتدفق وتتفاعل على جميع الأسطح المكشوفة، يمكن لـ CVD ترسيب طبقة ذات سمك موحد فوق التضاريس المعقدة، وهو أمر بالغ الأهمية في تصنيع الإلكترونيات الدقيقة.

درجة الحرارة وحساسية الركيزة

تتطلب عمليات CVD غالبًا درجات حرارة عالية للركيزة لدفع التفاعلات الكيميائية الضرورية. هذا يمكن أن يحد من استخدامها مع المواد الحساسة للحرارة. يمكن إجراء العديد من تقنيات PVD عند درجات حرارة أقل بكثير، مما يجعلها مناسبة لمجموعة واسعة من الركائز.

اتخاذ الخيار الصحيح لتطبيقك

يعتمد اختيارك بين PVD و CVD كليًا على هدفك النهائي للمنتج النهائي.

• إذا كان تركيزك الأساسي هو تطبيق طبقة معدنية نقية أو سيراميك بسيط: غالبًا ما يكون PVD هو الطريقة الأكثر مباشرة وموثوقية وفعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو إنشاء فيلم مركب معقد وعالي النقاء: فإن CVD ضروري لبناء المادة كيميائيًا على سطح الركيزة.
• إذا كان تركيزك الأساسي هو طلاء سطح معقد ثلاثي الأبعاد بالتساوي: فإن قدرة CVD على إنشاء طبقات مطابقة للغاية تمثل ميزة كبيرة على PVD ذي خط الرؤية.

فهم هذا الانقسام الأساسي بين النقل الفيزيائي والإنشاء الكيميائي هو المفتاح لإتقان تصنيع الأغشية الرقيقة.

جدول الملخص:

الميزة	الترسيب الفيزيائي للبخار (PVD)	الترسيب الكيميائي للبخار (CVD)
المبدأ	نقل فيزيائي للمادة عبر التبخير	تفاعل كيميائي للغازات على سطح الركيزة
نوع الطلاء	خط الرؤية	مطابق (يغطي الأشكال ثلاثية الأبعاد المعقدة بالتساوي)
المواد النموذجية	معادن نقية، سيراميك بسيط	مركبات معقدة (مثل نيتريد السيليكون)
درجة الحرارة	درجات حرارة أقل للركيزة	غالبًا ما يتطلب درجات حرارة عالية
الأفضل لـ	الطبقات النقية، الركائز الحساسة للحرارة	الأفلام المعقدة، التضاريس المعقدة

هل أنت مستعد لتعزيز عملية التصنيع الخاصة بك باستخدام ترسيب الأغشية الرقيقة الدقيق؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية لتطبيقات الترسيب، وتخدم المختبرات التي تتطلب حلول PVD و CVD موثوقة. سواء كنت بحاجة إلى ترسيب معادن نقية باستخدام PVD أو إنشاء أغشية مركبة معقدة باستخدام CVD، فإن خبرتنا تضمن لك تحقيق الطبقات الدقيقة عالية الجودة التي تتطلبها منتجاتك. اتصل بنا اليوم لمناقشة كيف يمكن لحلول الترسيب المخصصة لدينا تحسين كفاءة مختبرك ونتائجه!

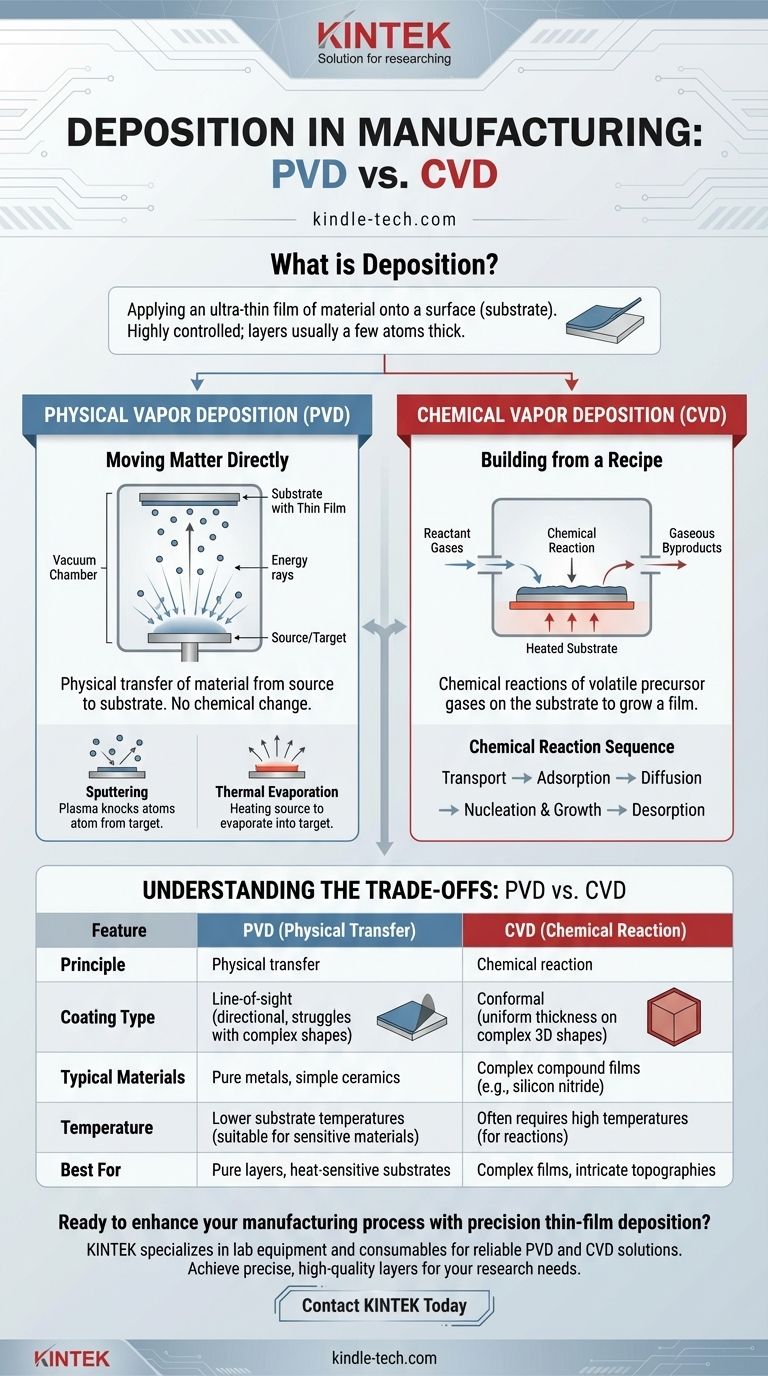

دليل مرئي
