ما هي عملية ترسيب حزمة الإلكترون؟ تحقيق أغشية رقيقة عالية النقاء وفعالة من حيث التكلفة

في جوهرها، ترسيب حزمة الإلكترون هو طريقة ترسيب فيزيائي للبخار (PVD) تُستخدم لإنشاء أغشية رقيقة عالية الدقة. تستخدم العملية حزمة إلكترونات عالية الطاقة لتسخين مادة مصدر داخل غرفة تفريغ حتى تتبخر. ثم ينتقل هذا البخار الناتج ويتكثف على جسم مستهدف، مثل عدسة بصرية أو رقاقة أشباه الموصلات، مكونًا طبقة رقيقة وموحدة.

يُقدر ترسيب حزمة الإلكترون لتعدد استخداماته وسرعته وفعاليته من حيث التكلفة. إنها تقنية سائدة لإنشاء طبقات عالية النقاء في التطبيقات ذات الحجم الكبير باستخدام حزمة طاقة مركزة لتبخير مجموعة أوسع وأقل تكلفة من المواد مقارنة بالعديد من العمليات المنافسة.

عملية الترسيب: تفصيل خطوة بخطوة

لفهم قدراتها، من الضروري تصور آليات العملية، التي تتم بالكامل داخل بيئة تفريغ عالي لضمان نقاء الفيلم.

الخطوة 1: توليد حزمة الإلكترون

تبدأ العملية بمدفع إلكتروني، والذي يولد تيارًا مركزًا من الإلكترونات. تتسارع هذه الإلكترونات إلى سرعة عالية جدًا، مما يمنحها طاقة حركية كبيرة.

الخطوة 2: قصف المادة المصدر

تُوجه حزمة الإلكترونات عالية الطاقة هذه مغناطيسيًا لضرب مادة مصدر—غالبًا ما تكون على شكل مسحوق أو حبيبات—موجودة في بوتقة. غالبًا ما يوصف نقل الطاقة المكثف والمركز بالقصف.

الخطوة 3: التبخر إلى بخار

يزيد القصف بسرعة درجة حرارة المادة المصدر إلى نقطة التبخر. يحول هذا المادة الصلبة مباشرة إلى بخار غازي، والذي يتمدد بعد ذلك داخل غرفة التفريغ.

الخطوة 4: التكثف ونمو الفيلم

ينتقل البخار في خط مستقيم حتى يتلامس مع الركيزة الأكثر برودة (الجسم الذي يتم طلاؤه). عند التلامس، يتكثف البخار مرة أخرى إلى حالة صلبة، مكونًا طبقة رقيقة. يتم التحكم بدقة في سمك هذا الفيلم عن طريق مراقبة معدل الترسيب والوقت.

المزايا الرئيسية لترسيب حزمة الإلكترون

يختار المهندسون والمصنعون ترسيب حزمة الإلكترون عندما تكون بعض النتائج حاسمة. تكمن مزاياه الأساسية في كفاءته ومرونته.

معدلات ترسيب عالية

مقارنة بالطرق الأخرى مثل التذرية المغناطيسية، يمكن لترسيب حزمة الإلكترون تحقيق معدلات ترسيب أعلى بكثير. هذا يجعله مثاليًا للتطبيقات التجارية ذات الحجم الكبير حيث يكون وقت المعالجة لكل دفعة عاملًا اقتصاديًا حاسمًا.

تعدد استخدامات المواد

العملية متوافقة مع مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والمركبات العازلة. الأهم من ذلك، أن المواد المصدر غالبًا ما تكون أقل تكلفة من "الأهداف" المتخصصة المطلوبة للتذرية، مما يقلل من تكاليف الإنتاج الإجمالية.

نقاء فيلم ممتاز

نظرًا لأن العملية تحدث في فراغ عالٍ، يتم تقليل خطر حبس الغازات الجوية في الفيلم. ينتج عن هذا طبقات ذات نقاء كيميائي عالٍ جدًا.

فهم المفاضلات والتحسينات

لا توجد تقنية واحدة مثالية لكل سيناريو. فهم قيود ترسيب حزمة الإلكترون أمر أساسي لاستخدامه بفعالية.

قيد خط الرؤية

ترسيب حزمة الإلكترون هو عملية خط رؤية. تنتقل المادة المتبخرة في مسار مستقيم من المصدر إلى الركيزة. قد يجعل هذا من الصعب طلاء الأشكال ثلاثية الأبعاد المعقدة بشكل موحد دون آليات دوران وإمالة ركيزة متطورة.

احتمال انخفاض كثافة الفيلم

في ظل الظروف القياسية، قد يكون الفيلم الناتج أحيانًا أقل كثافة وأكثر مسامية من الأفلام التي تم إنشاؤها بواسطة عمليات عالية الطاقة مثل التذرية. يمكن أن يؤثر ذلك على المتانة الميكانيكية للطلاء واستقراره البيئي.

التحسين: الترسيب بمساعدة الأيونات (IAD)

للتغلب على قيد الكثافة، غالبًا ما يتم تعزيز أنظمة حزمة الإلكترون بمصدر أيونات. تقصف هذه الحزمة الثانوية من الأيونات الفيلم النامي أثناء الترسيب. يؤدي هذا الإجراء إلى ضغط الفيلم، مما ينتج عنه طلاء أكثر كثافة وقوة والتصاقًا مع تقليل الإجهاد الداخلي.

اتخاذ الخيار الصحيح لتطبيقك

يتطلب اختيار طريقة الترسيب مواءمة نقاط قوة التكنولوجيا مع الهدف الأساسي لمشروعك.

• إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة من الطلاءات البصرية أو الإلكترونية: فإن ترسيب حزمة الإلكترون هو مرشح قوي نظرًا لمعدلات الترسيب العالية والتكلفة المنخفضة لمواده المصدر.
• إذا كان تركيزك الأساسي هو أقصى كثافة ومتانة للفيلم من البداية: يجب عليك تحديد عملية ترسيب حزمة الإلكترون المعززة بالترسيب بمساعدة الأيونات (IAD) لتحقيق طلاء أكثر قوة واستقرارًا.
• إذا كان تركيزك الأساسي هو طلاء الأشكال الهندسية ثلاثية الأبعاد المعقدة: يجب عليك التخطيط لطبيعة خط الرؤية لترسيب حزمة الإلكترون باستخدام معالجة ركيزة متقدمة أو التفكير في عملية بديلة أكثر توافقًا.

من خلال فهم آلياتها والمفاضلات المتأصلة فيها، يمكنك الاستفادة بفعالية من ترسيب حزمة الإلكترون لتحقيق أغشية رقيقة دقيقة وعالية الجودة لاحتياجاتك الخاصة.

جدول الملخص:

الجانب الرئيسي	الوصف
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
الآلية الأساسية	حزمة إلكترون عالية الطاقة تبخر مادة مصدر في فراغ.
المزايا الأساسية	معدلات ترسيب عالية، تعدد استخدامات المواد، نقاء فيلم ممتاز.
التطبيقات الشائعة	الطلاءات البصرية، رقائق أشباه الموصلات، الإنتاج التجاري بكميات كبيرة.
التحسين الرئيسي	الترسيب بمساعدة الأيونات (IAD) لأفلام أكثر كثافة وقوة.

هل أنت مستعد لدمج طبقات الأغشية الرقيقة عالية النقاء وفعالة التكلفة في سير عمل مختبرك؟ تتخصص KINTEK في توفير معدات المختبرات والمواد الاستهلاكية الدقيقة التي تحتاجها للعمليات المتقدمة مثل ترسيب حزمة الإلكترون. سواء كنت في مجال البحث والتطوير أو الإنتاج بكميات كبيرة، فإن حلولنا مصممة لتعزيز كفاءتك ونتائجك. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهداف تطبيقك المحددة!

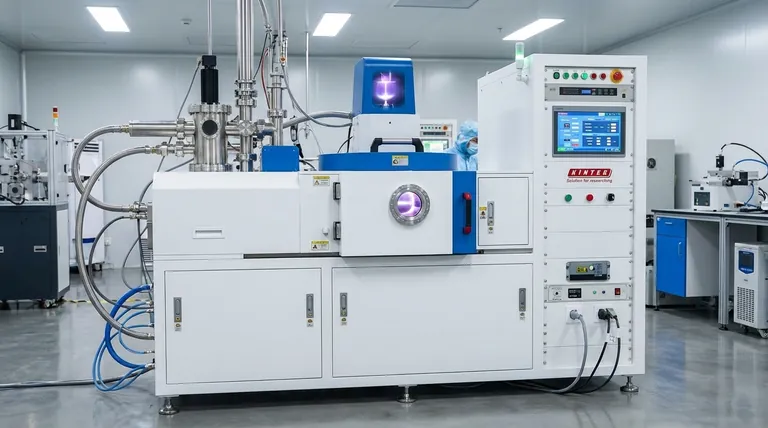

دليل مرئي
