ما هي عملية لحام الفرن؟ تحقيق ربط عالي الحجم وعالي الموثوقية

في جوهرها، لحام الفرن هو عملية عالية الحجم لربط مكونات متعددة في وقت واحد باستخدام دورة تسخين وتبريد يتم التحكم فيها بدقة ضمن جو منظم. يختلف اختلافًا كبيرًا عن التلبيد (Sintering)، وهي عملية موصوفة في المراجع تدمج المساحيق في كتلة صلبة. يستخدم لحام الفرن معدن حشو (لحام) لإنشاء وصلات قوية ونظيفة عبر مجموعات كاملة دون الحاجة إلى تطبيق يدوي، نقطة بنقطة.

الميزة الأساسية للحام الفرن ليست مجرد التسخين، بل تحقيق وصلة مثالية من خلال التحكم في البيئة الحرارية والجوية بأكملها. يمنع هذا الأكسدة ويضمن تدفق اللحام بدقة حيثما هو مطلوب، مما يجعله حجر الزاوية في التصنيع عالي الموثوقية.

الفرق الأساسي: اللحام مقابل التلبيد

قبل الخوض في تفاصيل عملية اللحام، من الضروري تمييزها عن التلبيد، وهو مصدر شائع للالتباس نظرًا لأن كلاهما يستخدم أفرانًا ذات درجة حرارة عالية.

ما هو اللحام؟

اللحام هو عملية ربط يتم فيها تجميع قطعتين معدنيتين أو أكثر معًا عن طريق صهر وتدفق معدن حشو (لحام) في الوصلة. لا يتم صهر المواد الأساسية نفسها؛ اللحام فقط هو الذي ينصهر.

ما هو التلبيد؟

التلبيد هو عملية تستخدم الحرارة وأحيانًا الضغط لدمج جزيئات المسحوق معًا في كتلة صلبة ومتماسكة. يتم تسخين المادة إلى ما دون نقطة انصهارها حتى ترتبط الجزيئات الفردية، مما يخلق قطعة صلبة واحدة.

عملية لحام الفرن خطوة بخطوة

عملية لحام الفرن هي تسلسل منسق بعناية مصمم للتكرار ومراقبة الجودة.

الخطوة 1: تجميع المكونات وتطبيق اللحام

أولاً، يتم تجميع المكونات المراد ربطها في تكوينها النهائي. يتم تطبيق اللحام على مناطق الوصلة، عادةً على شكل شكل مسبق للحام (solder preform) (شكل مختوم من سبيكة اللحام) أو كـ معجون لحام (solder paste) (مزيج من مسحوق اللحام والتدفق).

الخطوة 2: التحميل في الفرن

يتم تحميل التجميعات على صواني أو حزام ناقل ووضعها داخل الفرن. يمكن أن يكون هذا فرن دفعات (batch furnace)، حيث تتم معالجة حمولة واحدة في كل مرة، أو فرن مستمر (continuous furnace)، حيث يحمل حزام التجميعات عبر مناطق درجة حرارة مختلفة.

الخطوة 3: التحكم في الجو

يتم إغلاق الفرن، ويتم إزالة الهواء. يتم استبداله بجو يتم التحكم فيه بإحكام، وهو أمر بالغ الأهمية للنجاح. غالبًا ما يكون هذا فراغًا (vacuum) أو، بشكل أكثر شيوعًا، غازًا خاملًا مثل النيتروجين أو مزيج غاز تفاعلي مثل الهيدروجين.

الخطوة 4: الملف الحراري

ينفذ الفرن ملفًا حراريًا (thermal profile) مبرمجًا مسبقًا. يتضمن ذلك زيادة درجة الحرارة بمعدل محدد، والاحتفاظ بها عند درجة حرارة "النقع" للسماح للتجميع بالاستقرار، والارتفاع مرة أخرى إلى درجة حرارة الذوبان القصوى لصهر اللحام، وأخيرًا، تبريد متحكم فيه لتصلب الوصلات دون صدمة حرارية.

الخطوة 5: تفريغ الأجزاء المجمعة

بمجرد اكتمال الدورة وبرودة التجميعات، يتم تطهير الجو المتحكم فيه، وتتم إزالة الأجزاء الملحومة النهائية من الفرن.

لماذا التحكم في الجو؟ المبدأ الأساسي

يعد استخدام الفراغ أو جو غازي محدد، على غرار عمليات التلبيد المذكورة في المراجع، الجانب الأكثر أهمية في لحام الفرن.

منع الأكسدة

في درجات الحرارة المرتفعة، تتفاعل المعادن بسرعة مع الأكسجين، مكونة أكاسيد على السطح. تمنع طبقات الأكسيد هذه اللحام من الارتباط بشكل صحيح بالمعدن الأساسي، مما يؤدي إلى وصلات ضعيفة أو فاشلة. يزيل الجو الخامل هذا الخطر.

ضمان ترطيب اللحام المناسب

"الترطيب" هو قدرة اللحام السائل على التدفق فوق سطح صلب والالتصاق به. يعمل السطح النظيف الخالي من الأكسدة، الذي يحافظ عليه الجو المتحكم فيه، على تعزيز الترطيب الممتاز، مما يسمح بسحب اللحام إلى الوصلة بفعل الخاصية الشعرية للحصول على اتصال قوي وكامل.

فهم المفاضلات

على الرغم من قوته، فإن لحام الفرن ليس حلاً عالميًا. يعد فهم حدوده أمرًا أساسيًا لاتخاذ قرار مستنير.

تكلفة رأس مال أولية عالية

تمثل الأفران، خاصة تلك التي تحتوي على ضوابط جوية متقدمة، استثمارًا رأسماليًا كبيرًا مقارنة بمحطات اللحام اليدوي أو أفران إعادة التدفق الصغيرة النطاق.

غير مناسب للإنتاج منخفض الحجم

يجعل الإعداد والبرمجة للملفات الحرارية ووقت الدورة لحام الفرن غير فعال للنماذج الأولية لمرة واحدة أو دفعات الإنتاج الصغيرة جدًا. تكمن قوته في التصنيع متوسط إلى عالي الحجم حيث الاتساق أمر بالغ الأهمية.

اعتبارات الإجهاد الحراري

تعريض مجموعة كاملة لدرجات حرارة عالية يمكن أن يسبب إجهادًا حراريًا. يجب اختيار المكونات ليكون لها معاملات تمدد حراري متوافقة لتجنب التلف أو التشوه أثناء دورة التسخين والتبريد.

اتخاذ الخيار الصحيح لهدفك

لحام الفرن هو عملية متخصصة تناسب تحديات التصنيع المحددة بشكل أفضل.

• إذا كان تركيزك الأساسي هو التجميع عالي الحجم والقابل للتكرار: يوفر لحام الفرن اتساقًا لا مثيل له لإنتاج آلاف التجميعات المتطابقة وعالية الجودة، كما هو الحال في تصنيع الإلكترونيات أو أجهزة استشعار السيارات.
• إذا كان تركيزك الأساسي هو إنشاء مكونات محكمة الغلق: الوصلات النظيفة والخالية من التدفق التي يتم إنشاؤها في جو متحكم فيه مثالية لإغلاق الحزم الإلكترونية والمستشعرات ومكونات الطيران ضد البيئة.
• إذا كان تركيزك الأساسي هو ربط الأشكال الهندسية المعقدة أو المواد المتباينة: يمكن للحام الفرن إنشاء وصلات متعددة في وقت واحد على أجزاء معقدة حيث يكون اللحام اليدوي غير عملي أو مستحيل.

إن فهم هذه العملية يسمح لك باختيار تكنولوجيا الربط المناسبة بناءً على متطلباتك المحددة للجودة والحجم والأداء.

جدول الملخص:

خطوة العملية	الإجراء الرئيسي	الغرض
1. التجميع وتطبيق اللحام	تجميع المكونات؛ تطبيق شكل مسبق للحام أو معجون.	يجهز الوصلة للربط.
2. التحميل	وضع التجميعات في فرن دفعات أو مستمر.	يستعد لدورة التسخين المتحكم فيها.
3. التحكم في الجو	إزالة الهواء؛ استبداله بفراغ أو غاز خامل/تفاعلي.	يمنع الأكسدة من أجل ترطيب اللحام المناسب.
4. الملف الحراري	التسخين المبرمج مسبقًا، والنقع، وإعادة التدفق، والتبريد.	يصهر اللحام بالتساوي ويصلب الوصلات دون إجهاد.
5. التفريغ	إزالة الأجزاء الملحومة النهائية بعد التبريد.	يكمل عملية الربط عالية الموثوقية.

هل تحتاج إلى ربط عالي الحجم وموثوق به لمختبرك أو لعملية التصنيع الخاصة بك؟

لحام الفرن مثالي لإنشاء تجميعات قوية ومحكمة الغلق في تصنيع الإلكترونيات والفضاء وأجهزة الاستشعار. في KINTEK، نحن متخصصون في المعدات المخبرية والمواد الاستهلاكية التي تجعل العمليات الدقيقة مثل هذه ممكنة.

دعنا نساعدك في تحقيق نتائج لا تشوبها شائبة: نحن نقدم الخبرة والحلول للوصلات المتسقة وعالية الجودة. اتصل بخبرائنا اليوم عبر نموذجنا لمناقشة كيف يمكننا دعم أهداف الإنتاج الخاصة بك بالمعدات والمواد المناسبة.

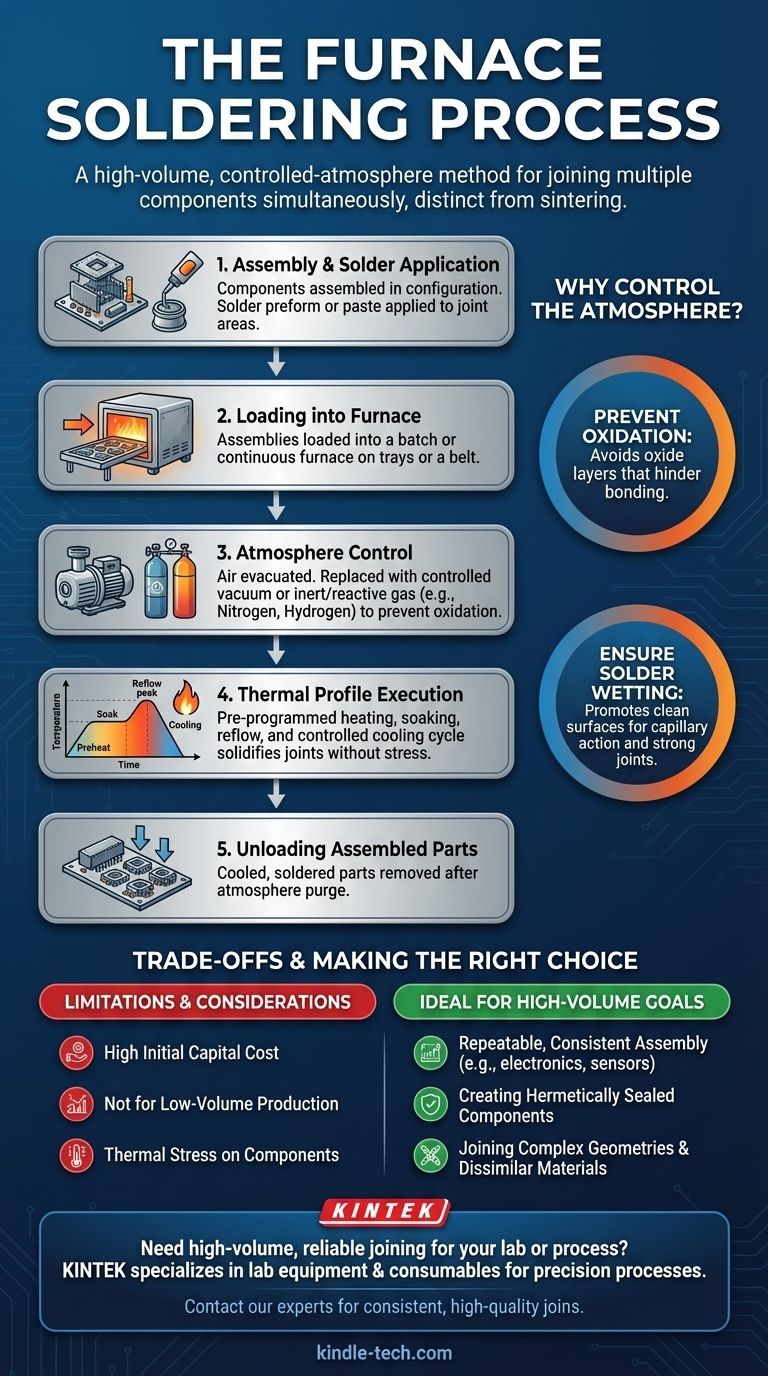

دليل مرئي
