ما هي عملية ترسيب حزمة الأيونات؟ حقق دقة لا مثيل لها في طلاء الأغشية الرقيقة

في جوهرها، تعد عملية ترسيب حزمة الأيونات (IBD) طريقة طلاء أغشية رقيقة عالية الدقة تعمل داخل فراغ. إنها تستخدم حزمة أيونات مركزة وعالية الطاقة لانتزاع الذرات ماديًا من مادة المصدر (تسمى "الهدف")، والتي تنتقل بعد ذلك وتتكثف على سطح منفصل (يسمى "الركيزة") لتشكيل غشاء عالي الجودة وكثيف للغاية.

السمة المميزة لترسيب حزمة الأيونات هي فصل مصدر الأيونات عن مادة الهدف. يوفر هذا الفصل مستوى لا مثيل له من التحكم المستقل في طاقة الأيونات واتجاهها وتدفقها، مما ينتج عنه أغشية ذات كثافة ونقاء والتصاق فائقين مقارنة بتقنيات الترسيب الأخرى.

كيف يعمل ترسيب حزمة الأيونات: تحليل خطوة بخطوة

لفهم مزايا IBD، من الضروري تصور مراحله المتميزة. تجري العملية برمتها في غرفة تفريغ عالية لمنع التلوث.

توليد حزمة الأيونات

تبدأ العملية بمصدر أيونات، وهو جهاز متخصص يقوم بتأيين غاز خامل، عادةً الأرجون. يؤدي هذا إلى إنشاء أيونات موجبة الشحنة يتم استخراجها بعد ذلك وتسريعها بواسطة نظام شبكة عالي الجهد، مما يشكل حزمة محددة جيدًا ومُجمَّعة للغاية.

قصف الهدف (Sputtering)

يتم توجيه حزمة الأيونات عالية الطاقة هذه نحو الهدف، المصنوع من المادة التي ترغب في ترسيبها. عندما تضرب الأيونات الهدف، فإنها تنقل زخمها إلى ذرات الهدف، وهي عملية تُعرف باسم القصف (Sputtering). يمتلك هذا التصادم قوة كافية لطرد أو "قصف" الذرات من سطح الهدف.

الترسيب على الركيزة

تسافر الذرات المقذوفة في خط مستقيم من الهدف وتتكثف على الركيزة، التي توضع استراتيجيًا بالقرب منها. ذرة بذرة، تبني هذه العملية غشاءً رقيقًا وموحدًا ومترابطًا بإحكام على سطح الركيزة.

تعزيز التحكم باستخدام مصدر ثانٍ

في الإعدادات الأكثر تقدمًا، يمكن توجيه مصدر أيونات ثانٍ مباشرة إلى الركيزة. تقصف "حزمة المساعدة" هذه المادة المترسبة بأيونات منخفضة الطاقة، مما يزيد من ضغط المادة المترسبة. يؤدي هذا إلى زيادة كثافة الفيلم، وتعديل الإجهاد الداخلي، وتحسين الخصائص البصرية أو الميكانيكية.

المزايا الرئيسية للتحكم الدقيق

يرتبط الهيكل الفريد لـ IBD مباشرة بفوائده الأساسية. نظرًا لأنه يمكن إدارة خصائص حزمة الأيونات بشكل مستقل عن ترسيب المادة، يكتسب المهندسون تحكمًا دقيقًا في الفيلم النهائي.

كثافة ونقاء فائقان للفيلم

تخلق الطاقة التي توفرها الأيونات فيلمًا ذا بنية كثيفة، تشبه المادة السائبة تقريبًا. يقلل هذا من الفراغات والعيوب، مما يؤدي إلى نقاء أعلى وأداء محسّن، خاصة في التطبيقات البصرية والإلكترونية.

التصاق ممتاز

تعزز الطبيعة النشطة للجسيمات المقذوفة رابطة قوية ومتماسكة بين الغشاء الرقيق ومادة الركيزة. هذا الالتصاق ضروري لمتانة الطلاء وطول عمره.

تحكم لا مثيل له في المعلمات

يمكن تعديل طاقة وتيار حزمة الأيونات بشكل مستقل. يتيح ذلك الضبط الدقيق لمعدل الترسيب وخصائص الفيلم الناتج، مثل هيكله البلوري وتكوينه (التكافؤ الكيميائي - stoichiometry)، بمستوى من الدقة لا يمكن للطرق الأخرى مجاراته.

فهم المفاضلات والفيزياء

على الرغم من قوته، فإن IBD ليس حلاً شاملاً. يعد فهم آلياته الأساسية وقيوده أمرًا بالغ الأهمية لاتخاذ قرار مستنير.

القصف، والزرع، والتشتت

يتضمن التفاعل بين حزمة الأيونات والهدف ثلاث أحداث رئيسية. القصف (Sputtering) هو النتيجة المرجوة. ومع ذلك، قد تندمج بعض الأيونات في الفيلم أو الهدف (الزرع - implantation)، وقد ترتد أيونات أخرى عن السطح (التشتت - scattering). يعد التحكم في هذه التأثيرات مفتاحًا لتحقيق فيلم نقي.

احتمالية حدوث تغييرات في التكافؤ الكيميائي

عند قصف هدف مركب (مصنوع من عناصر متعددة)، قد يتم قذف العناصر بمعدلات مختلفة قليلاً. يمكن أن يؤدي هذا إلى تغيير التركيب الكيميائي للفيلم النهائي. على الرغم من أن IBD يوفر أدوات للتحكم في ذلك، إلا أنه عامل يجب إدارته بعناية.

معدلات ترسيب أبطأ

غالبًا ما تأتي دقة وتحكم IBD على حساب السرعة. معدلات الترسيب الخاصة به عادة ما تكون أقل من تقنيات الحجم الكبير مثل القصف المغنطروني. هذا يجعله مثاليًا للتطبيقات عالية القيمة حيث تكون الجودة أهم من الإنتاجية.

متى تختار ترسيب حزمة الأيونات

يعتمد اختيارك النهائي بالكامل على متطلبات تطبيقك المحدد.

• إذا كان تركيزك الأساسي هو أعلى جودة مطلقة للفيلم: يعد IBD الخيار الأفضل لتحقيق أقصى قدر من الكثافة والنقاء والالتصاق في التطبيقات الحرجة.
• إذا كان تركيزك الأساسي هو الطلاءات البصرية المعقدة: يجعله التحكم الدقيق والمستقل في سمك الفيلم وتكوينه مثاليًا لتصنيع المرشحات والمرايا البصرية المتقدمة.
• إذا كان تركيزك الأساسي هو الركائز الحساسة: يعد IBD عملية منخفضة الحرارة، مما يمنع التلف الحراري للمواد الهشة مثل البوليمرات أو المكونات الإلكترونية الموجودة مسبقًا.
• إذا كان تركيزك الأساسي هو الإنتاج عالي الحجم ومنخفض التكلفة: قد تحتاج إلى الموازنة بين الجودة الفائقة لـ IBD ومعدلات الترسيب الأسرع التي توفرها الطرق البديلة.

في نهاية المطاف، يعد اختيار ترسيب حزمة الأيونات قرارًا بإعطاء الأولوية للدقة والكمال المادي على سرعة الإنتاج الخام.

جدول ملخص:

الجانب الرئيسي	الوصف
المبدأ الأساسي	يستخدم حزمة أيونات مركزة لقصف الذرات من هدف إلى ركيزة في فراغ.
الميزة الأساسية	تحكم مستقل في طاقة الأيونات وتدفقها من أجل جودة فيلم فائقة.
الفوائد الرئيسية	كثافة فيلم عالية، نقاء ممتاز، التصاق قوي، تحكم دقيق في التكافؤ الكيميائي.
مثالي لـ	الطلاءات البصرية عالية القيمة، الركائز الحساسة، التطبيقات التي تتطلب الكمال المادي.

هل أنت مستعد لتحقيق دقة لا مثيل لها في تطبيقات الأغشية الرقيقة الخاصة بك؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك حلول لتقنيات الترسيب المتقدمة مثل ترسيب حزمة الأيونات. تضمن خبرتنا حصولك على الكثافة والنقاء والالتصاق الذي تتطلبه مشاريعك الحرجة. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم الاحتياجات المحددة لمختبرك بالمعدات والمواد الاستهلاكية الموثوقة.

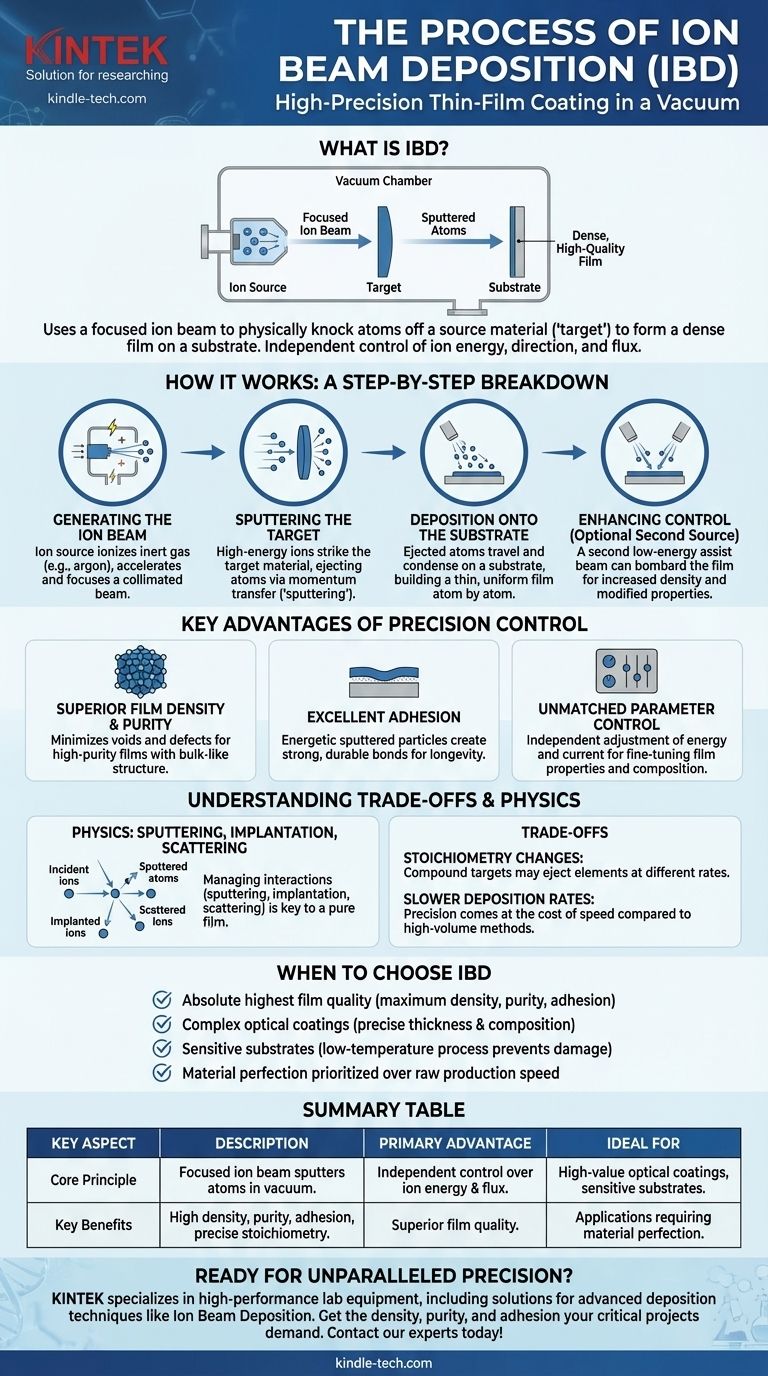

دليل مرئي
