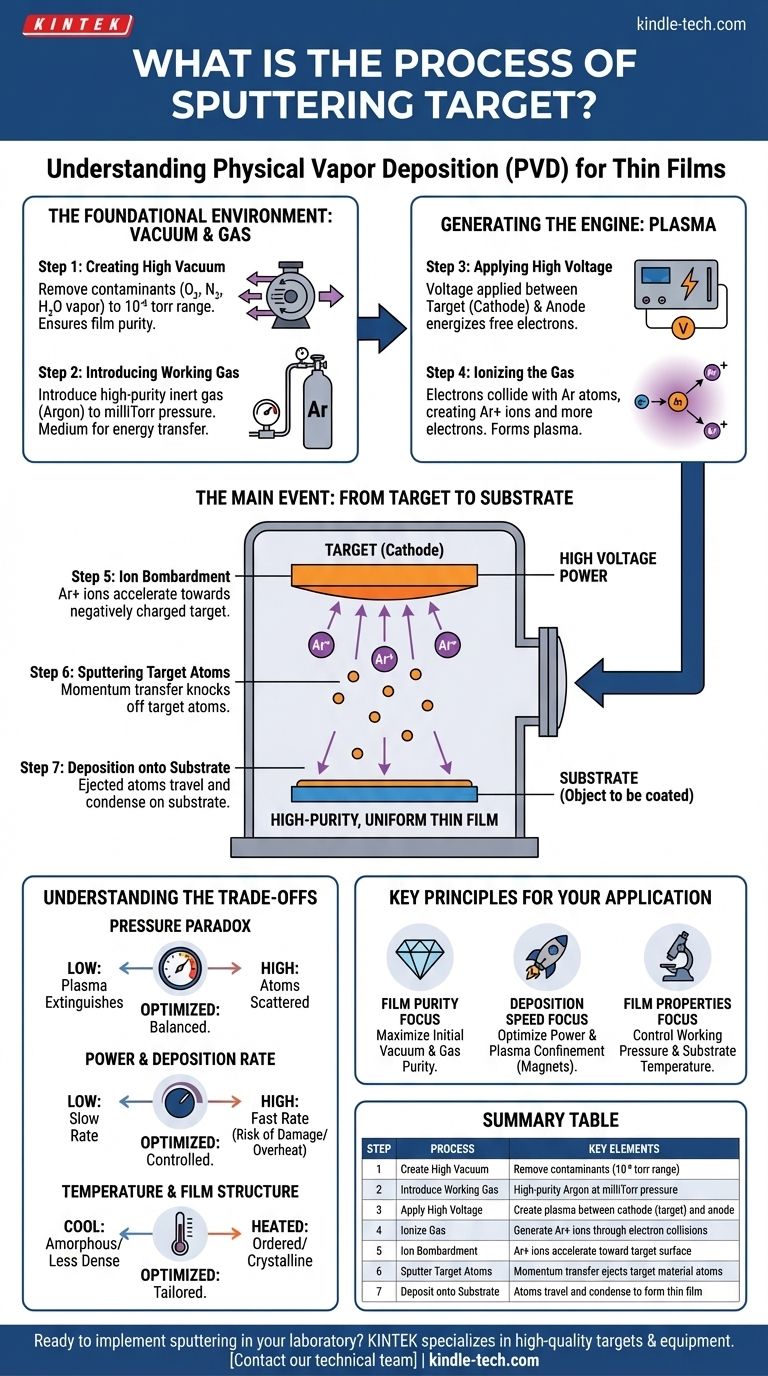

ما هي عملية قصف الهدف؟ دليل خطوة بخطوة لترسيب الأغشية الرقيقة

في جوهرها، القصف هو عملية ترسيب بخار فيزيائي (PVD) تُستخدم لإنشاء أغشية رقيقة للغاية من المادة على سطح ما. وهي تعمل عن طريق إنشاء بلازما في فراغ، وتسريع الأيونات من تلك البلازما لضرب مادة المصدر (الـ "هدف")، وانتزاع الذرات من الهدف، والتي تنتقل بعد ذلك وتترسب على الجسم الذي يتم تغطيته (الـ "ركيزة").

القصف ليس تفاعلاً كيميائياً ولكنه عملية فيزيائية لنقل الزخم، تشبه إلى حد كبير لعبة بلياردو مصغرة. من خلال التحكم في بيئة الفراغ والبلازما المنشطة، يمكنك نقل المادة بدقة، ذرة تلو الأخرى، من الهدف المصدر إلى الركيزة لتشكيل طلاء موحد وعالي النقاء.

البيئة التأسيسية: الفراغ والغاز

لفهم القصف، يجب عليك أولاً فهم البيئة النقية التي يتطلبها. تجري العملية برمتها داخل غرفة مغلقة حيث يمكن التحكم في كل متغير بدقة.

الخطوة 1: إنشاء الفراغ الأولي

الخطوة الأولى والأكثر أهمية هي إخلاء الغرفة إلى فراغ عالٍ، عادةً في نطاق 10⁻⁶ تور. يتم ذلك لإزالة جميع الغازات المتبقية مثل الأكسجين والنيتروجين وبخار الماء.

الفشل في إزالة هذه الملوثات سيؤدي إلى دمجها في الفيلم الرقيق، مما يعرض نقائه وهيكله وأدائه للخطر.

الخطوة 2: إدخال غاز التشغيل

بمجرد تنظيف الغرفة، يتم إدخال غاز خامل عالي النقاء - وأكثره شيوعًا هو الأرغون. يتم رفع ضغط الغرفة بعناية وتثبيته عند "ضغط تشغيل" منخفض، غالبًا في نطاق المللي تور.

يُستخدم الأرغون لأن ذراته ثقيلة بما يكفي لقصف معظم المواد بفعالية، ولكن كونه غازًا خاملًا، فإنه لن يتفاعل كيميائيًا مع الهدف أو الفيلم النامي. إنه يعمل فقط كوسيط لنقل الطاقة.

توليد محرك القصف: البلازما

مع ضبط البيئة، تتمثل المرحلة التالية في إنشاء الأيونات المنشطة التي ستقوم بعملية القصف الفعلية.

الخطوة 3: تطبيق جهد عالٍ لإنشاء البلازما

يتم تطبيق جهد عالٍ بين قطبين داخل الغرفة. يتم تكوين مادة الهدف نفسها على أنها الكاثود (القطب السالب)، وتعمل جدران الغرفة أو الأنود المنفصل كقطب موجب.

هذا الجهد ينشط الإلكترونات الحرة الموجودة بشكل طبيعي في الغاز، مما يمنحها الطاقة اللازمة لبدء البلازما.

الخطوة 4: تأيين الغاز

تصطدم الإلكترونات عالية الطاقة بذرات الأرغون المتعادلة. هذه الاصطدامات قوية بما يكفي لانتزاع إلكترون من ذرة الأرغون، مما ينتج عنه جسيمان جديدان: إلكترون حر آخر وأيون أرغون (Ar+) موجب الشحنة.

تؤدي سلسلة التفاعلات هذه، والتي تسمى التفريغ المتوهج، إلى ملء الغرفة بسرعة بمزيج من الأيونات والإلكترونات والذرات المتعادلة، وهي حالة المادة المعروفة باسم البلازما. في العديد من الأنظمة، يتم وضع مغناطيس خلف الهدف لحبس الإلكترونات بالقرب من سطحه، مما يزيد بشكل كبير من عدد الاصطدامات ويخلق بلازما أكثر كثافة وأكثر كفاءة.

الحدث الرئيسي: من الهدف إلى الركيزة

هنا يحدث النقل المادي للمادة. توفر البلازما الذخيرة، ويوفر المجال الكهربائي التسارع.

الخطوة 5: قصف الأيونات

تنجذب أيونات الأرغون الموجبة الشحنة (Ar+) بقوة نحو الهدف السالب الشحنة ويتم تسريعها نحوه. إنها تضرب سطح الهدف بطاقة حركية كبيرة.

الخطوة 6: قصف ذرات الهدف

هذا الاصطدام هو حدث نقل زخم نقي. عندما يصطدم أيون أرغون بالهدف، فإنه ينتزع ماديًا، أو يقصف، ذرات من مادة الهدف. تطير هذه الذرات المقذوفة من الهدف في اتجاهات مختلفة.

الخطوة 7: الترسيب على الركيزة

تنتقل ذرات الهدف المقذوفة عبر غرفة الفراغ منخفضة الضغط حتى تصطدم بسطح ما. من خلال وضع الركيزة (الكائن المراد تغطيته) بشكل استراتيجي في مسار هذه الذرات، فإنها ستهبط عليها وتتكثف.

بمرور الوقت، تبني هذه العملية فيلمًا رقيقًا وموحدًا وعالي النقاء من مادة الهدف على سطح الركيزة.

فهم المفاضلات

القصف هو عملية يمكن التحكم فيها بدرجة عالية، ولكنه ينطوي على موازنة العوامل المتنافسة لتحقيق النتيجة المرجوة.

مفارقة الضغط

الفراغ الأولي العالي ضروري للنقاء، ولكن هناك حاجة إلى ضغط محدد ومنخفض لغاز التشغيل للحفاظ على البلازما. يعد التحكم في ضغط التشغيل هذا أمرًا أساسيًا؛ إذا كان منخفضًا جدًا، تنطفئ البلازما، وإذا كان مرتفعًا جدًا، تتشتت الذرات المقذوفة بسبب اصطدامات الغاز قبل أن تتمكن من الوصول إلى الركيزة، مما يقلل من معدل الترسيب وجودة الفيلم.

الطاقة ومعدل الترسيب

كمية الطاقة المطبقة على الهدف ترتبط مباشرة بكثافة البلازما ومعدل قصف الأيونات. ستؤدي زيادة الطاقة إلى زيادة معدل الترسيب، ولكن الطاقة المفرطة يمكن أن تلحق الضرر بالهدف أو تفرط في تسخين الركيزة، مما يؤدي إلى إجهاد في الفيلم.

درجة الحرارة وهيكل الفيلم

درجة حرارة الركيزة أثناء الترسيب هي متغير حاسم. يمكن أن توفر الركيزة المسخنة الذرات الطاقة اللازمة لترتيب نفسها في هيكل بلوري أكثر تنظيمًا. قد ينتج عن الركيزة الباردة فيلم غير متبلور أو أقل كثافة.

المبادئ الأساسية لتطبيقك

عند النظر في القصف، سيحدد هدفك المحدد معلمات العملية الأكثر أهمية.

• إذا كان تركيزك الأساسي هو نقاء الفيلم: جودة الفراغ الأولي ونقاء غاز القصف هي أهم المعلمات لديك.
• إذا كان تركيزك الأساسي هو سرعة الترسيب: ستكون الطاقة المطبقة وكفاءة احتواء البلازما (غالبًا عبر المغناطيسات) هي العوامل المهيمنة التي يجب تحسينها.
• إذا كان تركيزك الأساسي هو خصائص الفيلم (مثل الكثافة أو الإجهاد أو التبلور): يعد التحكم في ضغط غاز التشغيل ودرجة حرارة الركيزة أمرًا ضروريًا لمعالجة هيكل الفيلم النهائي.

من خلال إتقان هذه المبادئ الأساسية، يتحول القصف من سلسلة من الخطوات إلى أداة قوية لهندسة المواد على المستوى الذري.

جدول ملخص:

الخطوة	العملية	العناصر الرئيسية
1	إنشاء فراغ عالٍ	إزالة الملوثات (نطاق 10⁻⁶ تور)
2	إدخال غاز التشغيل	أرغون عالي النقاء عند ضغط المللي تور
3	تطبيق جهد عالٍ	إنشاء بلازما بين الكاثود (الهدف) والأنود
4	تأيين الغاز	توليد أيونات Ar+ عبر اصطدامات الإلكترون
5	قصف الأيونات	تتسارع أيونات Ar+ نحو سطح الهدف
6	قصف ذرات الهدف	نقل الزخم يقذف ذرات مادة الهدف
7	الترسيب على الركيزة	تسافر الذرات وتتكثف لتشكل غشاءً رقيقًا
