ما هي نظرية الرش بالماغنيترون؟ دليل لترسيب الأغشية الرقيقة عالية الكفاءة

في جوهره، الرش بالماغنيترون هو طريقة شديدة التحكم لترسيب أغشية رقيقة بمقياس ذري على سطح داخل فراغ. إنه نوع من الترسيب الفيزيائي للبخار (PVD) حيث يتم استخدام مجال مغناطيسي قوي لتعزيز كفاءة العملية. في هذه العملية، تقصف أيونات الغاز عالية الطاقة مادة المصدر ("الهدف")، مما يؤدي إلى إزاحة الذرات فيزيائيًا، والتي تنتقل بعد ذلك وتتكثف على ركيزة لتشكيل طبقة دقيقة وموحدة.

المبدأ الأساسي الذي يميز الرش بالماغنيترون هو استخدامه الاستراتيجي للمجال المغناطيسي لاحتجاز الإلكترونات بالقرب من الهدف. يزيد هذا الحبس بشكل كبير من معدل تأين الغاز، مما يخلق بلازما أكثر كثافة ترش مادة الهدف بكفاءة أكبر بكثير وعند ضغوط أقل من طرق الرش التقليدية.

الآليات الأساسية: من البلازما إلى الفيلم

لفهم النظرية، من الأفضل تقسيم العملية إلى مراحلها الأساسية، والتي تحدث داخل غرفة تفريغ عالية.

إنشاء البيئة: الفراغ والغاز الخامل

أولاً، يتم تفريغ الغرفة إلى فراغ عالٍ لإزالة الهواء والملوثات الأخرى التي قد تتداخل مع العملية أو تلوث الفيلم النهائي.

ثم يتم إدخال غاز خامل، وهو في الغالب الأرجون (Ar)، إلى الغرفة عند ضغط منخفض جدًا. هذا الغاز ليس جزءًا من الطلاء النهائي؛ إنه بمثابة وسيط للقصف.

إشعال البلازما: التفريغ الوهجي

يتم تطبيق جهد عالي سالب مستمر (DC) أو تردد لاسلكي (RF) على مادة الهدف، والتي تعمل ككاثود. تعمل جدران الغرفة أو قطب كهربائي منفصل كأنود.

يعمل هذا المجال الكهربائي القوي على تنشيط البيئة، ويزيل الإلكترونات من بعض ذرات الأرجون. يؤدي هذا إلى إنشاء خليط من أيونات الأرجون المشحونة إيجابًا (Ar+) والإلكترونات الحرة، مما يشكل حالة مستدامة ومنشطة للمادة تُعرف باسم البلازما، والتي غالبًا ما تصدر ضوءًا ملونًا مميزًا أو "تفريغًا وهجيًا".

حدث الرش: قصف الأيونات

تنجذب أيونات الأرجون المشحونة إيجابًا (Ar+) بقوة إلى الهدف المشحون سلبًا. تتسارع نحو الهدف، وتصطدم بسطحه بطاقة حركية كبيرة.

هذا الاصطدام هو انتقال زخم فيزيائي بحت. يمتلك التأثير قوة كافية لإزاحة أو "رش" الذرات المحايدة من مادة الهدف، وطردها إلى بيئة الفراغ.

تشكيل الفيلم: الترسيب على الركيزة

تنتقل الذرات المرشوشة من الهدف في خطوط مستقيمة عبر الغرفة ذات الضغط المنخفض حتى تصطدم بسطح.

عندما تهبط هذه الذرات على الركيزة الموضوعة بشكل استراتيجي (الشيء المراد طلاؤه)، فإنها تتكثف وتلتصق بها، وتشكل تدريجيًا طبقة رقيقة موحدة للغاية.

الدور الحاسم للمغناطيس: تعزيز الكفاءة

العملية الموصوفة أعلاه هي رش بسيط. إضافة المغناطيس - وهو تكوين من المغناطيسات الدائمة الموضوعة خلف الهدف - هو ما يجعل هذه التقنية قوية ومستخدمة على نطاق واسع.

مشكلة الرش الأساسي

بدون مجال مغناطيسي، تكون العملية غير فعالة. تنتقل الإلكترونات الثانوية المنبعثة من الهدف أثناء قصف الأيونات بسرعة إلى الأنود دون الاصطدام بالعديد من ذرات الأرجون. يتطلب هذا ضغوط غاز أعلى للحفاظ على البلازما، مما يقلل من جودة الفيلم ويبطئ معدل الترسيب.

احتجاز الإلكترونات بمجال مغناطيسي

يخلق المغناطيس مجالًا مغناطيسيًا موازيًا لسطح الهدف. يحبس هذا المجال الإلكترونات الثانوية الخفيفة وسريعة الحركة، مما يجبرها على مسار حلزوني طويل (حلزوني حلزوني) مباشرة أمام الهدف.

فوائد احتجاز الإلكترونات

يحتوي احتجاز الإلكترونات هذا على عدة تأثيرات عميقة:

• زيادة التأين: نظرًا لأن الإلكترونات تسلك مسارًا أطول بكثير، فإن احتمالية اصطدامها وتأين ذرات الأرجون المحايدة تزداد بشكل كبير.
• بلازما أكثر كثافة: يؤدي هذا إلى إنشاء المزيد من أيونات Ar+، مما يؤدي إلى بلازما أكثر كثافة تتركز بالضبط حيث تكون هناك حاجة إليها - بالقرب من الهدف.
• معدل رش أعلى: المزيد من أيونات Ar+ يعني المزيد من أحداث القصف في الثانية، مما يترجم إلى عملية ترسيب أسرع وأكثر كفاءة بكثير.
• ضغط تشغيل أقل: تسمح الكفاءة المحسنة للعملية بالعمل عند ضغوط غاز أقل، مما يعني أن الذرات المرشوشة تواجه عددًا أقل من اصطدامات الغاز في طريقها إلى الركيزة، مما يؤدي إلى فيلم أنقى وأكثر كثافة.

المزالق والاعتبارات الشائعة

على الرغم من قوتها، فإن هذه التقنية لها خصائص متأصلة يجب إدارتها لتطبيق ناجح.

قيود مادة الهدف

يعمل الرش بالماغنيترون DC القياسي بشكل أفضل مع مواد الهدف الموصلة كهربائيًا. يتطلب الطلاء بمواد عازلة أو خزفية استخدام مصادر طاقة تردد لاسلكي (RF) أو DC نبضي، مما يزيد من تعقيد النظام.

تآكل الهدف غير المنتظم

يحبس المجال المغناطيسي البلازما في منطقة معينة على وجه الهدف. يتسبب هذا في حدوث الرش بشكل أساسي في تلك المنطقة، مما يخلق "مسار سباق" مميز للتآكل. يؤدي هذا إلى استخدام أقل من 100% من مادة الهدف.

تعقيد النظام

أنظمة الرش بالماغنيترون هي قطع معقدة من المعدات. يتطلب تحقيق نتائج عالية الجودة وقابلة للتكرار تحكمًا دقيقًا في متغيرات متعددة، بما في ذلك مستوى الفراغ، وتدفق الغاز، وتوصيل الطاقة، ودرجة حرارة الركيزة.

اتخاذ القرار الصحيح لهدفك

يساعد فهم هذه المبادئ في توضيح متى يكون الرش بالماغنيترون هو الخيار الأفضل لتطبيق الطلاء.

• إذا كان تركيزك الأساسي هو الأغشية عالية النقاء والكثافة: يتفوق الرش بالماغنيترون في إنشاء طبقات عالية الجودة للبصريات وأشباه الموصلات والإلكترونيات نظرًا لعمله بضغط منخفض.
• إذا كان تركيزك الأساسي هو التصنيع عالي الإنتاجية: تجعل معدلات الترسيب الأسرع بكثير عملية فعالة للغاية وقابلة للتطوير للتطبيقات الصناعية مثل طلاء الزجاج أو الأدوات.
• إذا كان تركيزك الأساسي هو طلاء الركائز الحساسة للحرارة: تحبس العملية طاقة البلازما في الهدف، مما يقلل من الحمل الحراري على الركيزة ويجعلها مثالية لطلاء البوليمرات والمواد الدقيقة الأخرى.

في النهاية، الرش بالماغنيترون هو تقنية أساسية في علم المواد الحديث، مما يتيح الهندسة الدقيقة للأسطح لتطبيقات متقدمة لا حصر لها.

جدول الملخص:

الجانب الرئيسي	الوصف
المبدأ الأساسي	يستخدم مجالًا مغناطيسيًا لاحتجاز الإلكترونات، مما يزيد من كثافة البلازما وكفاءة الرش.
الاستخدام الأساسي	ترسيب أغشية رقيقة، موحدة، عالية النقاء على ركائز مثل الرقائق، الزجاج، أو الأدوات.
الميزة الرئيسية	معدلات ترسيب عالية وجودة فيلم ممتازة عند ضغوط تشغيل أقل.
مثالي لـ	التطبيقات التي تتطلب طبقات دقيقة وكثيفة للبصريات والإلكترونيات والمواد الحساسة.

هل أنت مستعد لتعزيز بحثك أو إنتاجك بأغشية رقيقة عالية الجودة؟

نظرية الرش بالماغنيترون هي الأساس لإنشاء الطبقات المتقدمة التي تتطلبها مشاريعك. تتخصص KINTEK في توفير أحدث معدات المختبرات والمواد الاستهلاكية للرش بالماغنيترون، وتلبي الاحتياجات الدقيقة للمختبرات والمصنعين.

يمكننا مساعدتك في تحقيق ما يلي:

• جودة فيلم فائقة: طبقات كثيفة وموحدة للتطبيقات الحرجة.
• زيادة الكفاءة: معدلات ترسيب أسرع لتسريع سير عملك.
• دعم الخبراء: إرشادات حول اختيار النظام وتحسين العملية.

دعنا نناقش كيف يمكن للرش بالماغنيترون حل تحديات الطلاء لديك. اتصل بخبرائنا اليوم للعثور على الحل الأمثل لاحتياجات مختبرك.

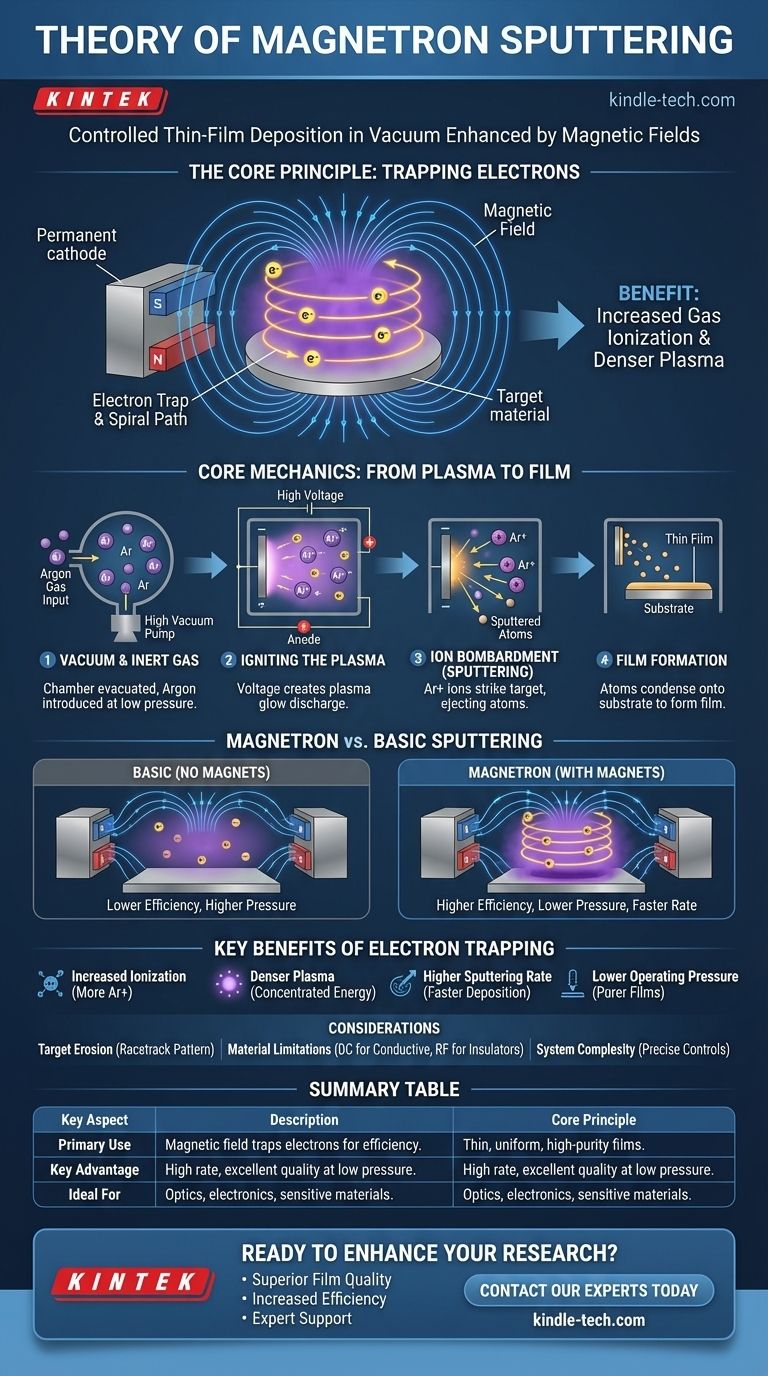

دليل مرئي
