ما هو معامل التمدد الحراري للغرافيت؟ فهم التباين مقابل الاستقرار الهندسي

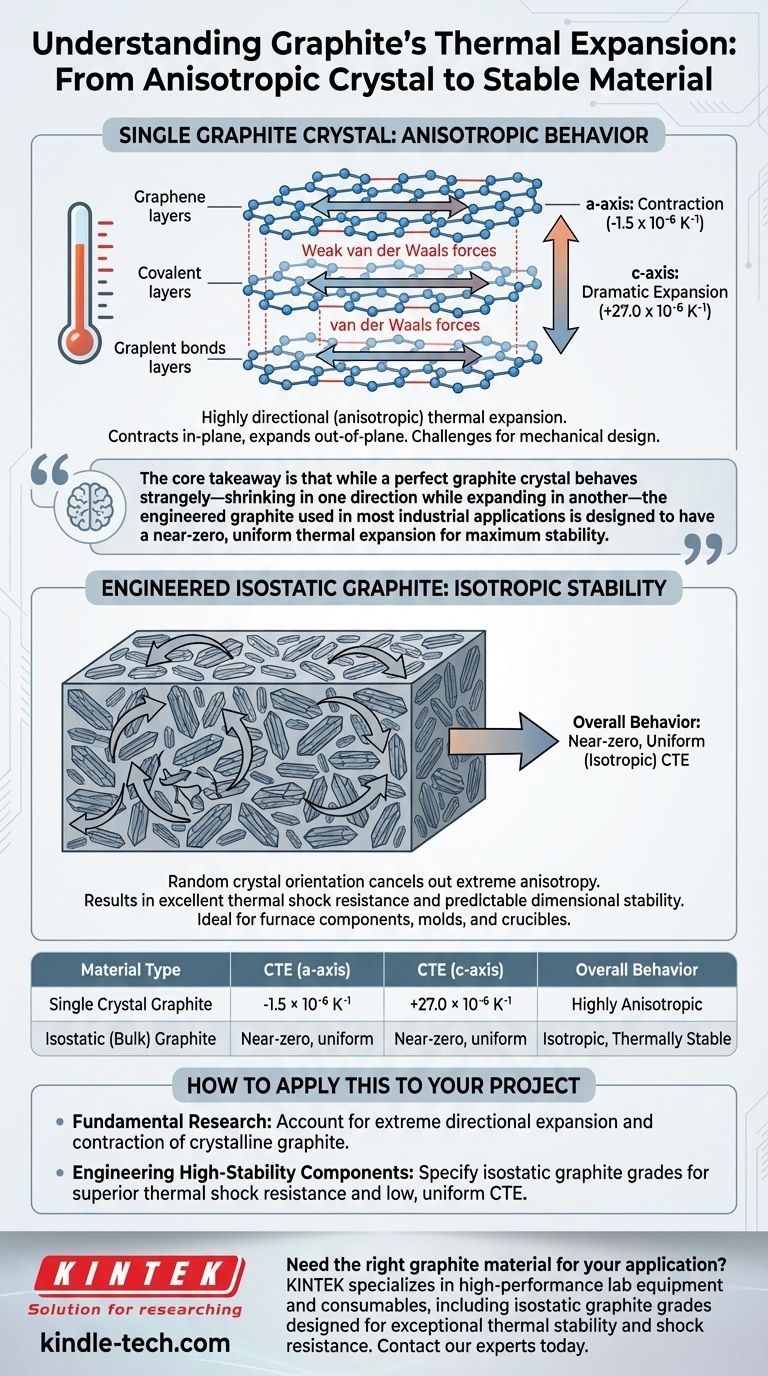

بالنسبة لبلورة الغرافيت المفردة، يعتمد معامل التمدد الحراري (CTE) بشكل كبير على الاتجاه، وهي خاصية تُعرف بالتباين (anisotropy). في درجة حرارة الغرفة (300 كلفن)، ينكمش داخل مستوياته الذرية بمعامل تمدد حراري يبلغ -1.5 × 10⁻⁶ كلفن⁻¹ (المحور أ) بينما يتمدد بشكل كبير بين تلك المستويات بمعامل تمدد حراري يبلغ +27.0 × 10⁻⁶ كلفن⁻¹ (المحور ج).

الخلاصة الأساسية هي أنه بينما تتصرف بلورة الغرافيت المثالية بشكل غريب - تتقلص في اتجاه واحد بينما تتمدد في اتجاه آخر - فإن الغرافيت المصمم هندسيًا المستخدم في معظم التطبيقات الصناعية مصمم ليكون له تمدد حراري شبه صفري وموحد لتحقيق أقصى قدر من الاستقرار.

فهم السلوك المتباين للغرافيت

تكمن الخصائص الحرارية الفريدة للغرافيت في بنيته الذرية الطبقية. يساعد التفكير فيه ككومة من أوراق الورق القوية جدًا ولكن المنفصلة على تصور هذا السلوك.

"المحور أ": الانكماش داخل الطبقات

تتكون طبقة واحدة من الغرافيت (الغرافيين) من شبكة قرص العسل من ذرات الكربون التي تتماسك بروابط تساهمية قوية بشكل لا يصدق.

عند تسخينها، تسحب الاهتزازات الذرية الدقيقة خارج المستوى الذرات داخل المستوى أقرب قليلاً. يؤدي هذا إلى تمدد حراري سلبي صغير ولكنه مهم، مما يعني أن المادة تتقلص على طول هذا المستوى مع ارتفاع درجة الحرارة.

"المحور ج": التمدد بين الطبقات

تتماسك طبقات الغرافيين الفردية بقوى فان دير فالس الأضعف بكثير.

تسمح هذه الروابط الضعيفة بقدر كبير من الحركة والانفصال مع زيادة الاهتزازات الذرية مع درجة الحرارة. يؤدي هذا إلى تمدد حراري إيجابي كبير في الاتجاه العمودي على الطبقات.

من البلورة إلى المادة المصممة هندسيًا

لا تستخدم معظم التطبيقات بلورات الغرافيت المفردة. بدلاً من ذلك، تستخدم أشكالًا ضخمة مثل الغرافيت المتساوي الخواص، والذي يتم تصنيعه عن طريق ضغط جزيئات الغرافيت الدقيقة في كتلة صلبة. تعد عملية التصنيع هذه مفتاحًا لأدائها الحراري العملي.

عشوائية اتجاه البلورات

في الغرافيت المتساوي الخواص، تكون البلورات المجهرية التي لا حصر لها من الغرافيت موجهة بشكل عشوائي.

يتم إلغاء التمدد الهائل لبعض البلورات على طول محورها ج بواسطة الانكماش الطفيف للبلورات المجاورة على طول محورها أ.

النتيجة: استقرار حراري استثنائي

ينتج عن هذا التأثير المتوسط مادة ضخمة ذات معامل تمدد حراري إجمالي منخفض جدًا وشبه موحد (متساوي الخواص).

وهذه الخاصية هي التي تمنح الغرافيت المتساوي الخواص عالي الجودة مقاومته الممتازة للصدمات الحرارية. لا تتراكم المادة إجهادًا داخليًا كبيرًا عند تسخينها أو تبريدها بسرعة لأنها بالكاد تتغير في الحجم.

فهم الآثار العملية

التمييز بين بلورة الغرافيت ومنتج الغرافيت الضخم أمر بالغ الأهمية لأي تطبيق في العالم الحقيقي. قد يؤدي عدم فهم ذلك إلى فشل التصميم.

الغرافيت البلوري: مادة متخصصة

تعتبر أشكال الغرافيت ذات البلورات الموجهة بشكل كبير (مثل الغرافيت الحراري الانحلالي عالي التوجيه، أو HOPG) قوية للبحث ولكنها تمثل تحديًا للتصميم الميكانيكي.

يجب تصميم أي مكون مصنوع من هذه المادة لاستيعاب التغيرات الهائلة في الأبعاد في اتجاه واحد والانكماش في الاتجاهات الأخرى.

الغرافيت الضخم: يمكن التنبؤ به ومستقر

بالنسبة للمكونات مثل بطانات الأفران، وقوالب الصب، أو بوتقات أشباه الموصلات، فإن الاستقرار الأبعاد أمر بالغ الأهمية.

يتم اختيار الغرافيت المتساوي الخواص لهذه الأدوار على وجه التحديد لأن بنيته الداخلية العشوائية تلغي التباين الشديد للبلورة الأساسية، مما يؤدي إلى مكون يمكن التنبؤ به وموثوق به. سيعتمد معامل التمدد الحراري النهائي للمادة الضخمة على الدرجة المحددة، وحجم الجسيمات، والكثافة، ولكنه مصمم دائمًا ليكون منخفضًا.

كيفية تطبيق هذا على مشروعك

يعتمد اختيارك للمادة بالكامل على هدفك.

• إذا كان تركيزك الأساسي على البحث الأساسي أو أجهزة الاستشعار: يجب عليك مراعاة السلوك المتباين الشديد لبلورة الغرافيت، والتصميم حول تمددها وانكماشها الاتجاهي.
• إذا كان تركيزك الأساسي على هندسة مكونات عالية الاستقرار: يجب عليك تحديد درجة غرافيت متساوي الخواص عالي النقاء للاستفادة من معامل التمدد الحراري شبه الصفري والموحد لمقاومة الصدمات الحرارية الفائقة.

في النهاية، فهم كيفية تحويل التصنيع لخصائص الغرافيت الذرية إلى مادة هندسية مستقرة هو المفتاح لاستخدامه بفعالية.

جدول الملخص:

نوع المادة	معامل التمدد الحراري (المحور أ)	معامل التمدد الحراري (المحور ج)	السلوك العام
غرافيت بلوري مفرد	-1.5 × 10⁻⁶ كلفن⁻¹	+27.0 × 10⁻⁶ كلفن⁻¹	متباين للغاية
غرافيت متساوي الخواص (ضخم)	شبه صفري، موحد	شبه صفري، موحد	متساوي الخواص، مستقر حراريًا
