ما هو سُمك أنبوب الكوارتز؟ اختر سُمك الجدار المناسب لتطبيقك

لا يوجد سُمك واحد لأنبوب الكوارتز. بدلاً من ذلك، يُعد سُمك الجدار مواصفة حاسمة يتم اختيارها من مجموعة واسعة من الأحجام القياسية والمخصصة. ويتم تحديده جنبًا إلى جنب مع القطر الخارجي (OD) والقطر الداخلي (ID) لتلبية المتطلبات الدقيقة للتطبيق العلمي أو الصناعي.

الخلاصة الأساسية هي أن سُمك الجدار ليس خاصية ثابتة ولكنه خيار تصميم أساسي. يجب أن يحقق اختيارك توازنًا بين المتطلبات المتنافسة للقوة الميكانيكية، ومقاومة الصدمات الحرارية، والأداء البصري، والتكلفة.

لماذا يُعد سُمك الجدار مواصفة حاسمة

نادرًا ما يتم اختيار أنابيب الكوارتز بناءً على بُعد واحد فقط. إن التفاعل بين أقطارها وسُمك جدارها يحدد أداءها في أي بيئة معينة.

العلاقة: القطر الخارجي (OD)، والقطر الداخلي (ID)، والجدار

الأبعاد الرئيسية الثلاثة مرتبطة رياضيًا. إن القطر الخارجي (OD) هو العرض الكلي للأنبوب، في حين أن القطر الداخلي (ID) هو حجم التجويف المفتوح.

سُمك الجدار هو ببساطة نصف الفرق بين القطر الخارجي والقطر الداخلي. الأنبوب المحدد بقطر خارجي 10 مم وقطر داخلي 8 مم سيكون له جدار سُمكه 1 مم. عادةً ما تسرد كتالوجات الشركات المصنعة اثنين من هذه الأبعاد الثلاثة، مما يسمح لك بحساب البعد الثالث.

سُمك الجدران الشائعة

على الرغم من أن الأحجام المخصصة ممكنة دائمًا، إلا أن العديد من التطبيقات تستخدم أنابيب ذات سُمك جدار "قياسي" بالمقاييس المترية أو الإمبراطورية.

غالبًا ما تشمل القيم الشائعة 1.0 مم، و 1.5 مم، و 2.0 مم، و 3.0 مم. ومع ذلك، يعتمد هذا بشكل كبير على القطر الكلي للأنبوب. قد تحتوي أنابيب الأفران ذات القطر الكبير على جدران بسُمك 5 مم أو أكثر، في حين أن جدران الأنابيب الشعرية الدقيقة يمكن أن تكون جزءًا من المليمتر.

العوامل الرئيسية التي تؤثر على اختيارك

يعد اختيار سُمك الجدار المناسب قرارًا هندسيًا. يجب عليك مراعاة الإجهادات المحددة التي سيفرضها تطبيقك على المادة.

القوة الميكانيكية وتصنيف الضغط

هذا هو العامل الأكثر وضوحًا. يوفر الجدار الأكثر سُمكًا قوة ميكانيكية أكبر.

هذا أمر بالغ الأهمية للتطبيقات التي تتضمن إما ضغطًا داخليًا عاليًا أو فراغًا عميقًا. في كلتا الحالتين، يوجد فرق ضغط كبير عبر جدار الأنبوب، وهناك حاجة إلى جدار أكثر سُمكًا لمنع الفشل الهيكلي.

مقاومة الصدمات الحرارية

هذه خاصية أساسية وغالبًا ما يساء فهمها للكوارتز. في حين أن الكوارتز يتمتع باستقرار حراري ممتاز، إلا أنه يمكن أن يتشقق بسبب التغيرات السريعة في درجات الحرارة، والمعروفة باسم الصدمة الحرارية.

على عكس المتوقع، غالبًا ما يوفر الجدار الأنحف مقاومة فائقة للصدمات الحرارية. يسخن الجدار الأنحف ويبرد بشكل أكثر اتساقًا، مما يقلل من تدرجات الإجهاد الداخلي التي تسبب التشققات. الأنبوب ذو الجدار السميك الذي يتم تسخينه بسرعة سيكون له سطح خارجي ساخن جدًا وداخل أكثر برودة، مما يخلق إجهادًا هائلاً.

الوضوح البصري وطول المسار

بالنسبة للتطبيقات مثل التحليل الطيفي، أو الكيمياء الضوئية، أو النوافذ البصرية، فإن الخصائص البصرية للكوارتز أمر بالغ الأهمية.

يحدد سُمك الجدار بشكل مباشر مسار الضوء البصري عبر المادة. سيسمح الجدار الأنحف بشكل عام بنقل ضوء أعلى، وهو أمر بالغ الأهمية للقياسات الحساسة. ومع ذلك، يجب موازنة هذا مع الحاجة إلى الصلابة والقوة الكافية.

التكلفة والوزن للمادة

العامل الأبسط غالبًا ما يكون عمليًا. يرتبط سُمك الجدار ارتباطًا مباشرًا بكمية المادة المستخدمة.

الجدار الأكثر سُمكًا يعني أنبوبًا أثقل وأكثر تكلفة. بالنسبة للأنظمة الكبيرة أو المعقدة، يمكن أن يكون لهذا تأثير كبير على كل من الميزانية وتصميم الهياكل الداعمة.

فهم المفاضلات

إن اختيار سُمك الجدار نادرًا ما يكون خيارًا بسيطًا. يجب عليك التنقل في سلسلة من التسويات للعثور على الحل الأمثل لهدفك المحدد.

القوة مقابل الأداء الحراري

هذه هي المفاضلة الأكثر شيوعًا. إن الحاجة إلى تحمل ضغط عالٍ (تتطلب جدارًا سميكًا) تتعارض بشكل مباشر مع الحاجة إلى مقاومة عالية للصدمات الحرارية (تفضل جدارًا رقيقًا). يجب عليك تحديد أي من هذين العاملين هو الخطر السائد في عمليتك.

الدقة مقابل التكلفة

الأنابيب القياسية لها تفاوت في سُمك جدارها، مما يعني أنها يمكن أن تختلف قليلاً حول المحيط. يسمى هذا الاختلاف اللامركزية (eccentricity).

بالنسبة للتطبيقات التي تتطلب تسخينًا موحدًا تمامًا أو ديناميكيات تدفق دقيقة، تتوفر أنابيب ذات لامركزية منخفضة جدًا وتفاوت دقيق في سُمك الجدار. تأتي هذه المادة عالية الدقة بتكلفة أعلى بكثير من الأنابيب ذات الدرجة القياسية.

الأنابيب القياسية مقابل المخصصة

تقدم الشركات المصنعة مجموعة واسعة من الأحجام القياسية المتاحة بسهولة وفعالة من حيث التكلفة. هذه مناسبة للغالبية العظمى من التطبيقات.

إذا كان مشروعك يحتوي على قيود فريدة لا يمكن تلبيتها بحجم قياسي، يمكنك طلب أنابيب مسحوبة مخصصة. كن مستعدًا لسعر أعلى وفترة انتظار أطول بكثير.

اختيار الأنبوب المناسب لتطبيقك

إن الإجابة على سؤال "ما هو السُمك الذي أحتاجه؟" تبدأ بتحديد هدفك الأساسي.

• إذا كان تركيزك الأساسي هو سلامة الضغط العالي أو الفراغ: إعطاء الأولوية لجدار أكثر سُمكًا والرجوع إلى مخططات الضغط المقدمة من المورد للقطر الخارجي الذي اخترته.
• إذا كان تركيزك الأساسي هو دورات التسخين والتبريد السريعة: إعطاء الأولوية لجدار أنحف لزيادة مقاومة الصدمات الحرارية ومنع التشققات.
• إذا كان تركيزك الأساسي هو الأداء البصري: اختر أرق جدار ممكن مع توفير الاستقرار الميكانيكي اللازم لإعدادك.
• إذا كان تركيزك الأساسي هو الاستخدام العام في المختبر أو النماذج الأولية الحساسة للتكلفة: ابدأ بالأحجام القياسية الشائعة وغير المكلفة (على سبيل المثال، جدار 1-2 مم) وقم بالتعديل فقط إذا لزم الأمر.

من خلال فهم هذه المبادئ الأساسية، يمكنك تحديد أنابيب الكوارتز الدقيقة التي تلبي متطلباتك الفنية وميزانيتك بثقة.

جدول ملخص:

العامل	يفضل جدارًا أكثر سُمكًا	يفضل جدارًا أنحف
القوة الميكانيكية	تطبيقات الضغط العالي أو الفراغ	الاستخدام العام، أنظمة الضغط المنخفض
مقاومة الصدمات الحرارية	-	دورات التسخين/التبريد السريعة
الوضوح البصري	-	التحليل الطيفي، الكيمياء الضوئية
التكلفة والوزن	-	المشاريع الحساسة للميزانية

هل تحتاج إلى مساعدة في تحديد أنابيب الكوارتز المثالية لتطبيقك؟

في KINTEK، نحن متخصصون في توفير معدات ومواد استهلاكية مختبرية عالية الجودة، بما في ذلك مجموعة واسعة من أنابيب الكوارتز ذات الأبعاد القياسية والمخصصة. يمكن لخبرائنا مساعدتك في الموازنة بين العوامل الحاسمة لسُمك الجدار، والقطر الخارجي، والقطر الداخلي لضمان الأداء الأمثل والمتانة والكفاءة من حيث التكلفة لاحتياجات مختبرك المحددة.

اتصل بفريقنا اليوم للحصول على استشارة ودعنا نساعدك في العثور على الحل المثالي!

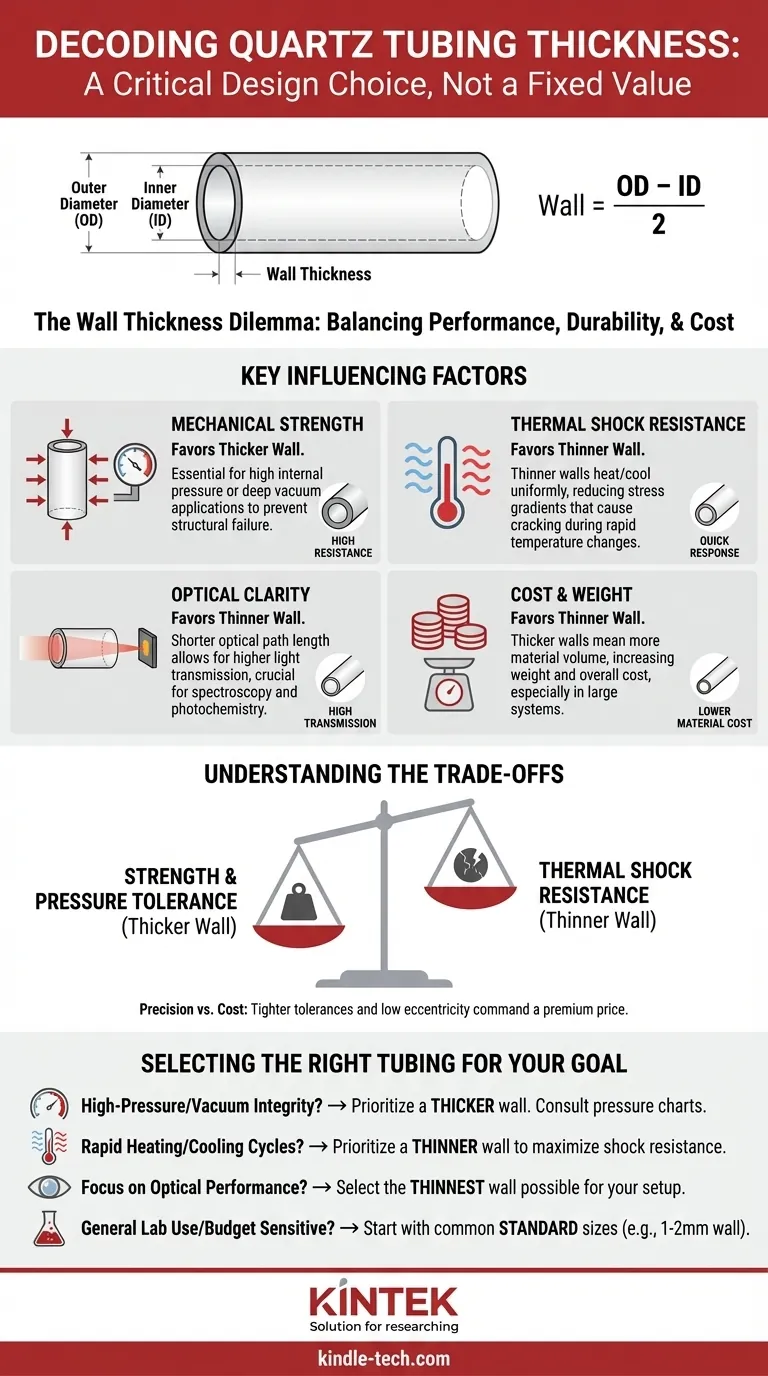

دليل مرئي
