ما هو التبخير الحراري في ضغط الفراغ؟ دليل لترسيب الأغشية الرقيقة عالية النقاء

في جوهره، التبخير الحراري في الفراغ هو تقنية ترسيب فيزيائي للبخار (PVD) تُستخدم لإنشاء أغشية رقيقة ونقية للغاية من مادة ما. تتضمن العملية تسخين مادة المصدر داخل غرفة تفريغ عالية حتى تتسامى ذراتها أو تتبخر. ثم تنتقل هذه الذرات الغازية عبر الفراغ وتتكثف على ركيزة أكثر برودة، لتشكل طبقة صلبة وموحدة.

الغرض الأساسي من الفراغ ليس مجرد توفير مساحة فارغة، بل هو التحكم الفعال في عملية الترسيب. وهو يخدم وظيفتين حاسمتين: يضمن أن الذرات المتبخرة لديها مسار واضح وخالٍ من الاصطدامات إلى الركيزة، ويزيل الملوثات الغازية لضمان نقاء الفيلم الناتج.

الركيزتان الأساسيتان للفراغ في التبخير الحراري

لفهم سبب عدم إمكانية الاستغناء عن الفراغ، يجب أن تستوعب المشكلتين الأساسيتين اللتين يحلهما: الاصطدامات الذرية والتلوث الكيميائي.

زيادة متوسط المسار الحر

متوسط المسار الحر هو متوسط المسافة التي يمكن أن تقطعها الذرة قبل أن تصطدم بجسيم آخر.

في ضغط الهواء العادي، تكون هذه المسافة قصيرة بشكل لا يصدق. ستصطدم الذرة المتبخرة بجزيئات الهواء مليارات المرات في الثانية، مما يؤدي إلى تشتتها ويمنعها من الوصول إلى الركيزة المستهدفة في خط مستقيم.

يزيد الفراغ العالي بشكل كبير من متوسط المسار الحر. عن طريق إزالة جميع جزيئات الغاز المتبقية تقريبًا، يضمن الفراغ أن المسافة بين الجسيمات أكبر بكثير من المسافة من مصدر التبخير إلى الركيزة.

يخلق هذا مسارًا "خط الرؤية"، مما يسمح للذرات المتبخرة بالانتقال دون عوائق والترسب بالتساوي على الركيزة.

القضاء على تلوث الفيلم

الوظيفة الحاسمة الثانية للفراغ هي إنشاء بيئة فائقة النظافة.

الغازات التي نعتبرها غير ضارة في الغلاف الجوي، مثل الأكسجين وبخار الماء، هي ملوثات كبيرة على المستوى الذري. يمكن أن تُحبس هذه الجزيئات في الفيلم المتنامي أو تتفاعل كيميائيًا معه.

يمكن أن يؤدي هذا التلوث إلى تدهور شديد في الخصائص الكهربائية أو البصرية أو الميكانيكية للفيلم. بالنسبة للتطبيقات الحساسة مثل الثنائيات الباعثة للضوء العضوية (OLEDs) أو الخلايا الكهروضوئية، حتى الكميات الضئيلة من الأكسجين يمكن أن "تخمد" المادة النشطة، مما يدمر وظيفتها.

لتحقيق نقاء عالٍ، يجب تقليل الضغط الجزئي لهذه الغازات المتفاعلة إلى مستوى أدنى، غالبًا أقل من 10⁻⁶ تور.

الآليات العملية للعملية

نظام التبخير الحراري هو مزيج دقيق من تقنية الفراغ وعناصر التسخين المصممة للترسيب المتحكم فيه.

تحقيق الفراغ الضروري

يعد إنشاء الفراغ المطلوب عملية متعددة المراحل. يستخدم النظام عادةً مضخة دوارة ريشية أو مضخة حلزونية لإزالة الجزء الأكبر من الهواء من الغرفة.

بمجرد تحقيق هذا "الفراغ الخشن"، تتولى مضخة توربينية جزيئية أو مضخة انتشار إزالة الجزيئات المتبقية، مما يخفض ضغط الغرفة إلى نطاق الفراغ العالي المطلوب للترسيب، عادةً ما بين 10⁻⁵ و 10⁻⁷ ملي بار.

دورة الترسيب

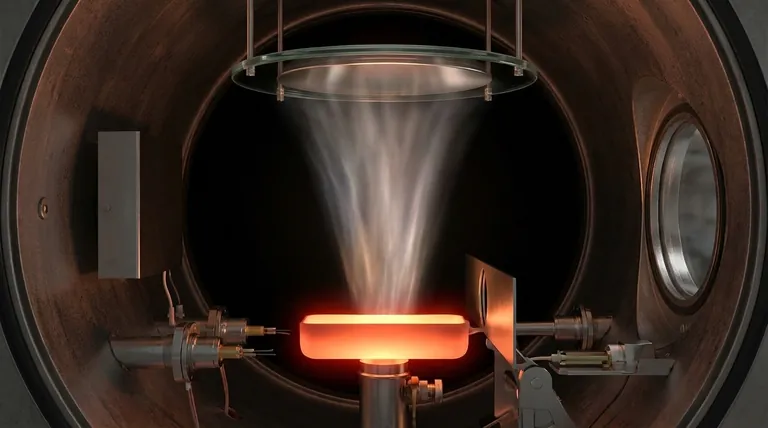

داخل الغرفة، توضع مادة المصدر في بوتقة، غالبًا ما تكون مصنوعة من مادة حرارية مثل التنجستن أو الموليبدينوم. يمر تيار كهربائي عالٍ عبر البوتقة، مما يؤدي إلى تسخينها حتى تتبخر مادة المصدر.

عادةً ما يتم وضع مصراع بين المصدر والركيزة. يسمح هذا للمشغل بتثبيت معدل التبخير قبل فتح المصراع لبدء طلاء الركيزة.

يتم مراقبة سمك الفيلم المترسب في الوقت الفعلي باستخدام جهاز مراقبة الأغشية الرقيقة، مثل ميزان بلوري كوارتز، والذي يوفر تحكمًا دقيقًا في الطبقة النهائية.

فهم المقايضات

على الرغم من قوتها، فإن التبخير الحراري لا يخلو من قيوده. تُدخل فيزياء العملية مقايضات محددة يجب على المهندسين إدارتها.

طاقة ترسيب منخفضة

تغادر الذرات المصدر الساخن بطاقة حرارية منخفضة نسبيًا. تصل إلى الركيزة دون الطاقة الحركية العالية التي تُرى في عمليات PVD الأخرى مثل الرش.

يمكن أن تؤدي هذه الطاقة المنخفضة أحيانًا إلى فيلم ذي التصاق ضعيف أو بنية مجهرية مسامية غير مرغوب فيها.

الحاجة إلى تسخين الركيزة

لمواجهة طاقة الترسيب المنخفضة وتحسين جودة الفيلم، غالبًا ما يتم تسخين الركيزة إلى عدة مئات من درجات مئوية (على سبيل المثال، 250-350 درجة مئوية).

تمنح هذه الطاقة الحرارية الإضافية الذرات الواصلة مزيدًا من الحركة على سطح الركيزة، مما يسمح لها بالاستقرار في بنية فيلم أكثر كثافة واستقرارًا.

ومع ذلك، فإن هذا التسخين الضروري يعني أن البنية المجهرية وخصائص الفيلم الناتج يمكن أن تختلف بشكل كبير عن المادة السائبة التي تم تبخيرها. كما يجعل العملية غير مناسبة للركائز الحساسة للحرارة.

اتخاذ الخيار الصحيح لهدفك

يتم تحديد مستوى الفراغ المطلوب بالكامل من خلال النقاء والخصائص المرغوبة لفيلمك النهائي.

• إذا كان تركيزك الأساسي هو طلاء معدني بسيط لأغراض زخرفية أو وقائية: غالبًا ما يكون الفراغ العالي المعتدل (حوالي 10⁻⁵ ملي بار) كافيًا لضمان الالتصاق والتغطية الجيدين.
• إذا كان تركيزك الأساسي هو فيلم عالي النقاء للإلكترونيات أو البصريات (OLEDs، المستشعرات): الفراغ العالي أو الفراغ الفائق (10⁻⁶ تور/ملي بار أو أقل) لا غنى عنه لمنع التلوث الذي يدمر الأداء.
• إذا كان تركيزك الأساسي هو التحكم في التركيب البلوري أو كثافة الفيلم: يجب أن ينصب اهتمامك على موازنة ضغط الفراغ مع التحكم الدقيق في درجة حرارة الركيزة ومعدل الترسيب.

في النهاية، يتطلب إتقان التبخير الحراري التعامل مع الفراغ ليس كخلفية سلبية، بل كمتغير أساسي يتحكم في نقاء وسلامة المادة المترسبة.

جدول الملخص:

الجانب الرئيسي	الوصف
العملية	تقنية PVD حيث يتم تسخين مادة في فراغ لتبخيرها وتكثيفها على ركيزة.
الغرض من الفراغ	يضمن مسارًا خاليًا من الاصطدامات للذرات ويزيل الملوثات لنقاء الفيلم.
نطاق الضغط النموذجي	من 10⁻⁵ إلى 10⁻⁷ ملي بار (تور).
التطبيقات الشائعة	OLEDs، الخلايا الكهروضوئية، المستشعرات، الطلاءات البصرية، والطبقات الزخرفية/المعدنية.
الاعتبار الرئيسي	مستوى الفراغ حاسم ويعتمد على نقاء الفيلم المطلوب والتطبيق.
