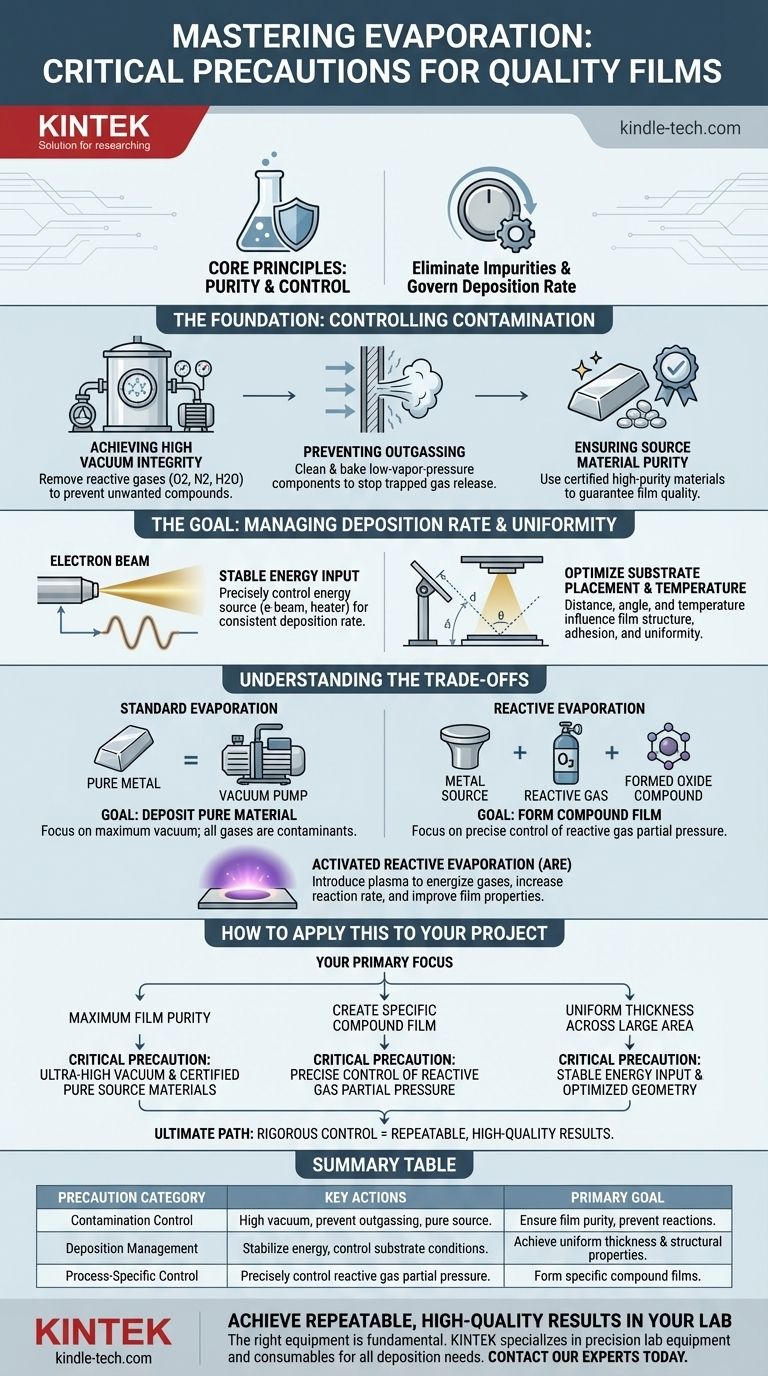

ما هي الاحتياطات التي يجب اتخاذها أثناء عملية التبخير؟ ضمان ترسيب فيلم عالي الجودة

تتركز أهم الاحتياطات في أي عملية تبخير حول مبدأين: النقاء والتحكم. يشمل ذلك الحفاظ على بيئة فراغ عالية لإزالة الغازات التفاعلية غير المرغوب فيها، والتأكد من خلو مادة المصدر نفسها من الشوائب، وإدارة طاقة الإدخال بدقة لحوكمة معدل الترسيب. يؤدي الإخفاق في أي من هذه المجالات مباشرة إلى أغشية منخفضة الجودة وغير موحدة.

التحدي الأساسي للتبخير ليس مجرد تحويل مادة صلبة إلى غاز، بل هو ضمان أن الذرات أو الجزيئات المرغوبة فقط هي التي تنتقل إلى الركيزة. لذلك، فإن الاحتياطات الفعالة تتعلق بأقل من قائمة مرجعية بسيطة للسلامة وأكثر من استراتيجية صارمة للتحكم في بيئة العملية بأكملها.

الأساس: التحكم في التلوث

التلوث هو الخصم الأساسي في عملية التبخير عالية الجودة. يمكن أن تأتي الذرات أو الجزيئات غير المرغوب فيها من البيئة، أو المعدات، أو حتى من مادة المصدر نفسها، مما يؤدي إلى أغشية ذات خصائص كيميائية وهيكلية رديئة.

تحقيق سلامة الفراغ العالي

تعتبر بيئة الفراغ العالي أو الفراغ العالي جداً (UHV) أمراً ضرورياً. يجب تفريغ الحجرة لإزالة الغازات المحيطة مثل الأكسجين والنيتروجين وبخار الماء.

يمكن لهذه الغازات المتبقية أن تتفاعل مع ذرات المادة المتبخرة الساخنة أثناء الطيران أو على سطح الركيزة، مكونة مركبات غير مقصودة مثل الأكاسيد. وهذا يقوض بشكل مباشر نقاء الفيلم المترسب.

منع إطلاق الغازات من مكونات الحجرة

حتى في الفراغ، يمكن لجدران الحجرة والتركيبات الداخلية أن تكون مصدراً للتلوث. عند تسخينها بواسطة مصدر التبخير، يمكن لهذه المكونات إطلاق الغازات المحتبسة، وهي عملية تُعرف باسم إطلاق الغازات (Outgassing).

لمنع حدوث ذلك، يجب أن تكون الحجرة وجميع المكونات الداخلية مصنوعة من مواد ذات ضغط بخار منخفض ويجب تنظيفها وتجفيفها بالحرارة جيداً قبل بدء العملية.

ضمان نقاء مادة المصدر

يمتد احتياط النقاء إلى المادة التي تنوي تبخيرها. استخدام مصدر مادة منخفض النقاء يضمن فيلماً منخفض النقاء.

من الضروري استخدام مواد مصدر (كريات، أسلاك، أو مساحيق) بأعلى درجة نقاء متاحة والتعامل معها بعناية لتجنب إدخال الملوثات قبل وضعها في البوتقة.

الهدف: إدارة معدل الترسيب والتوحيد

بمجرد تنظيف البيئة، يتحول التركيز إلى التحكم في العملية الفيزيائية للترسيب. الهدف هو ترسيب فيلم بسماكة محددة وموحدة عبر الركيزة بأكملها.

الدور الحاسم لطاقة الإدخال

يحدث التبخير عندما يتم تسخين المادة بما يكفي للانتقال إلى الحالة الغازية. يرتبط معدل هذا التبخير ارتباطاً مباشراً بدرجة حرارة مادة المصدر.

لذلك، فإن مصدر طاقة مستقر ومُتحكم فيه بدقة (مثل شعاع الإلكترون أو سخان مقاوم) أمر ضروري. ستؤدي التقلبات في الطاقة إلى تباين معدل الترسيب، مما يجعل من المستحيل التحكم في سماكة الفيلم النهائي بدقة.

تأثير درجة حرارة الركيزة وموضعها

الركيزة ليست مراقباً سلبياً. تؤثر درجة حرارتها على كيفية التصاق الذرات القادمة وترتيبها، مما يؤثر على التركيب البلوري والالتصاق للفيلم.

تحدد المسافة المادية والزاوية بين المصدر والركيزة أيضاً توحيد الترسيب. قد يؤدي وضع الركيزة قريبة جداً إلى سماكة في المنتصف ورقيقة عند الحواف.

فهم المفاضلات

تتطلب أهداف التبخير المختلفة اعتبارات مختلفة للعملية، مما يحول بعض الملوثات إلى مواد متفاعلة ضرورية. وهذا يغير طبيعة الاحتياطات التي يجب عليك اتخاذها.

التبخير القياسي مقابل التبخير التفاعلي

في الترسيب الفيزيائي بالبخار القياسي، يكون الهدف هو ترسيب مادة نقية، لذا فإن أي غاز هو ملوث. تتركز جميع الاحتياطات على تحقيق أفضل فراغ ممكن.

في التبخير التفاعلي (Reactive Evaporation)، يتم إدخال غاز تفاعلي (مثل الأكسجين أو النيتروجين) عمداً إلى الحجرة لتكوين فيلم مركب (على سبيل المثال، أكسيد معدني). يتحول الاحتياط الأساسي هنا من إزالة جميع الغازات إلى التحكم الدقيق في الضغط الجزئي للغاز التفاعلي لضمان تكوين التركيب الكيميائي الصحيح.

التبخير التفاعلي المنشط (ARE)

في عمليات مثل ARE، يتم أيضاً إدخال بلازما لتنشيط الغاز التفاعلي. وهذا يزيد من معدل التفاعل ويمكن أن يحسن خصائص الفيلم.

الاحتياط الإضافي في هذا السيناريو هو إدارة البلازما نفسها، وضمان استقرارها وكثافتها الأمثل للتفاعل المطلوب دون التسبب في تلف الركيزة أو الفيلم.

كيفية تطبيق هذا على مشروعك

سيحدد هدفك المحدد أي الاحتياطات تتطلب أكبر قدر من الاهتمام.

• إذا كان تركيزك الأساسي هو تحقيق أقصى قدر من نقاء الفيلم: فإن أهم احتياط لديك هو الحفاظ على فراغ عالٍ جداً (UHV) واستخدام مواد مصدر عالية النقاء ومعتمدة.
• إذا كان تركيزك الأساسي هو إنشاء فيلم مركب محدد (مثل أكسيد): يتحول اهتمامك الرئيسي إلى التحكم الدقيق واستقرار الضغط الجزئي للغاز التفاعلي.
• إذا كان تركيزك الأساسي هو ضمان سماكة موحدة عبر مساحة كبيرة: يجب أن تعطي الأولوية لإدخال طاقة مستقر إلى المصدر وتحسين العلاقة الهندسية بين المصدر والركيزة.

في نهاية المطاف، فإن التحكم الصارم في متغيرات عمليتك هو المسار الحاسم للحصول على نتائج قابلة للتكرار وعالية الجودة.

جدول ملخص:

فئة الاحتياط	الإجراءات الرئيسية	الهدف الأساسي
التحكم في التلوث	تحقيق فراغ عالٍ، منع إطلاق الغازات، استخدام مواد مصدر نقية.	ضمان نقاء الفيلم ومنع التفاعلات الكيميائية غير المرغوب فيها.
إدارة الترسيب	تثبيت طاقة الإدخال، التحكم في درجة حرارة الركيزة وموضعها.	تحقيق سماكة فيلم موحدة وخصائص هيكلية مرغوبة.
التحكم الخاص بالعملية	للعمليات التفاعلية: التحكم الدقيق في الضغط الجزئي للغاز التفاعلي.	تشكيل أغشية مركبة محددة ذات تركيب كيميائي صحيح.
