على عكس الحدس الشائع، يمكن أن يحدث قوس كهربائي بالتأكيد في الفراغ. هذه الظاهرة، المعروفة باسم انهيار الفراغ، تختلف اختلافًا جوهريًا عن القوس في الهواء. فبدلاً من انهيار الغاز المحيط، يجبر المجال الكهربائي العالي مواد الأقطاب الكهربائية نفسها على أن تصبح مصدر القوس، مما يخلق قناة موصلة من المعدن المتبخر.
الخلاصة الأساسية هي أن قوس الفراغ ليس فشلاً للفراغ، الذي هو عازل مثالي تقريبًا. إنه فشل للموصلات الموجودة داخل الفراغ. العملية برمتها مدفوعة بالمجال الكهربائي الذي يصبح مكثفًا لدرجة أنه ينتزع الإلكترونات ثم يبخر المادة مباشرة من أسطح الأقطاب الكهربائية لخلق الوسط الذي يحتاجه لتكوين القوس.
تشريح قوس الفراغ
لفهم كيفية منع قوس الفراغ، نحتاج أولاً إلى فهم دورة حياته المتميزة. إنها عملية متعددة المراحل حيث توفر الأقطاب الكهربائية "وقودها" الخاص.
الخطوة الأولى الحاسمة: انبعاث المجال
تبدأ العملية على سطح القطب السالب (الكاثود). حتى على السطح المصقول للغاية، توجد نقاط حادة مجهرية أو "شعيرات".
يتركز مجال كهربائي عالٍ بشدة عند هذه النقاط الصغيرة. عندما يكون المجال قويًا بما فيه الكفاية (ملايين الفولتات لكل متر)، يمكنه سحب الإلكترونات مباشرة من سطح المعدن من خلال تأثير ميكانيكي كمومي يسمى نفق فاولر-نوردهايم.
من حزمة الإلكترونات إلى سحابة البخار
يتم تسريع هذه الإلكترونات المتحررة عبر فجوة الفراغ بواسطة الجهد العالي، مكونة حزمة مركزة بإحكام.
تضرب حزمة الإلكترونات عالية الطاقة هذه القطب الموجب (الأنود)، مما يؤدي إلى تسخين بقعة صغيرة بسرعة. إذا كانت الطاقة كافية، يمكن تسخين هذه البقعة إلى درجة الغليان، مما يطلق سحابة من المعدن المتبخر في فجوة الفراغ.
الانهيار المتسلسل: تكوين البلازما
سحابة بخار المعدن التي تم إنشاؤها حديثًا هي المكون المفقود. يمكن للإلكترونات المنبعثة من المجال الآن الاصطدام بذرات المعدن وتأيينها.
يؤدي هذا التأين إلى إنشاء بلازما موصلة - وهو خليط من أيونات المعادن الموجبة والمزيد من الإلكترونات الحرة. يتم تسريع الأيونات الموجبة مرة أخرى نحو الكاثود، وتصطدم به وتسبب المزيد من التسخين، والتناثر، وإطلاق المزيد من الإلكترونات. يؤدي هذا إلى إنشاء سلسلة متتالية ذاتية الاستدامة نراها كقوس ساطع.
العوامل الرئيسية التي تحكم انهيار الفراغ
على عكس الهواء، حيث يكون جهد الانهيار قابلاً للتنبؤ إلى حد ما، يعتمد انهيار الفراغ بشكل كبير على حالة النظام وإعداده.
قوة المجال الكهربائي
هذا هو الدافع الرئيسي. وهو دالة لكل من الجهد المطبق والمسافة بين الأقطاب الكهربائية. تتطلب الفجوة الأصغر جهدًا أقل لتحقيق نفس قوة المجال الحرجة.
حالة سطح القطب الكهربائي
هذا هو العامل العملي الأكثر أهمية بلا شك. السطح الخشن أو غير المصقول أو المشغل ميكانيكيًا مغطى بنقاط حادة مجهرية تقلل بشكل كبير من الجهد المطلوب لبدء انبعاث المجال. هذا هو السبب في أن المكونات المستخدمة في فراغ الجهد العالي غالبًا ما تكون مصقولة كهربائيًا بلمسة نهائية تشبه المرآة.
مادة القطب الكهربائي
اختيار المعدن مهم. المواد ذات نقطة الانصهار العالية، ووظيفة العمل العالية، وضغط البخار المنخفض (مثل التنجستن أو الموليبدينوم) تكون أكثر مقاومة للقوس من المواد مثل الألومنيوم أو النحاس.
تلوث السطح
أي مادة غريبة - جزيئات الغبار، أو الزيوت من بصمات الأصابع، أو بقايا مذيبات التنظيف - يمكن أن تتبخر بسهولة عند اصطدامها بالإلكترونات. تعمل هذه الملوثات "كمشغل"، مما يؤدي إلى بدء قوس عند جهد أقل بكثير مما يسمح به مادة القطب الكهربائي النظيفة.
فهم المزالق
يتطلب التصميم للجهد العالي في الفراغ تحولًا في التفكير بعيدًا عن خصائص الغاز ونحو خصائص المواد الصلبة تحت الضغط الشديد.
أسطورة "العازل المثالي"
في حين أن الفراغ المثالي هو عازل مثالي، فإن نظام العالم الحقيقي ليس كذلك. إن عزل نظامك لا يزيد عن جودة أسطح الموصلات بداخله. الأقطاب الكهربائية هي دائمًا الحلقة الأضعف.
الأهمية التي تم التغاضي عنها للهندسة
يجب أن يكون المهندسون مهووسين بهندسة المكونات. أي حافة أو زاوية حادة على الموصل ستؤدي إلى تركيز المجال الكهربائي، لتصبح موقعًا محتملاً لانبعاث المجال. يجب أن تحتوي جميع موصلات الجهد العالي على أنصاف أقطار كبيرة وناعمة.
خطر التلوث
في الأنظمة الجوية، قد يكون القليل من الغبار غير ضار. في نظام فراغ عالي الجهد، يمكن أن تكون جسيمات مجهرية واحدة هي البذرة لقوس كارثي. هذا هو السبب في أن إجراءات التجميع في غرفة نظيفة والخبز بالتفريغ (تسخين النظام تحت التفريغ لطرد الملوثات) هي ممارسات قياسية.
كيفية منع قوس الفراغ في تصميمك
تعتمد استراتيجيتك لمنع الانهيار بشكل مباشر على المتطلبات الأساسية لنظامك.
- إذا كان تركيزك الأساسي هو زيادة موثوقية الجهد: إعطاء الأولوية لاختيار مادة القطب الكهربائي (مثل التنجستن أو الفولاذ المقاوم للصدأ) وإعداد السطح الدقيق، بما في ذلك التلميع الكهربائي لإزالة النقاط الحادة المجهرية.
- إذا كان تركيزك الأساسي هو تصميم نظام عملي: التركيز على هندسة المكونات باستخدام أنصاف أقطار كبيرة وناعمة على جميع الموصلات وضمان تباعد كافٍ يتجاوز الحد الأدنى النظري لخفض المجال الكهربائي الإجمالي.
- إذا كان تركيزك الأساسي هو الاستقرار التشغيلي طويل الأمد: تطبيق إجراءات تنظيف صارمة وخبز بالتفريغ لإزالة جميع ملوثات السطح والغازات الممتصة قبل إغلاق النظام أو تشغيله.
في نهاية المطاف، تدور إدارة مخاطر قوس الفراغ حول التحكم في الأسطح داخل الفراغ، وليس الفراغ نفسه.
جدول الملخص:
| العامل | الدور في قوس الفراغ | استراتيجية الوقاية |
|---|---|---|
| قوة المجال الكهربائي | الدافع الرئيسي؛ يسحب الإلكترونات من الكاثود عبر انبعاث المجال. | زيادة تباعد الأقطاب الكهربائية؛ استخدام هندسة ناعمة لتجنب تركيز المجال. |
| حالة سطح القطب الكهربائي | النقاط الحادة المجهرية تقلل بشكل كبير من جهد الانهيار. | التلميع الكهربائي للحصول على تشطيب يشبه المرآة؛ استخدام مواد ذات نقطة انصهار عالية. |
| تلوث السطح | الغبار أو الزيوت أو الجسيمات تتبخر بسهولة، مما يؤدي إلى بدء قوس. | تطبيق إجراءات صارمة للتجميع في غرفة نظيفة والخبز بالتفريغ. |
تصميم نظام فراغ عالي الجهد موثوق به؟
يتطلب منع قوس الفراغ تحكمًا دقيقًا في مواد الأقطاب الكهربائية، وتشطيبات السطح، ونظافة التجميع. تتخصص KINTEK في المعدات والمواد الاستهلاكية المخبرية عالية الأداء، حيث تقدم المواد والخبرة لضمان عمل أنظمة الفراغ الخاصة بك بأمان وكفاءة.
دع خبرائنا يساعدونك في اختيار المكونات المناسبة وتحسين تصميمك لتحقيق أقصى قدر من موثوقية الجهد. اتصل بنا اليوم لمناقشة احتياجاتك المخبرية المحددة!

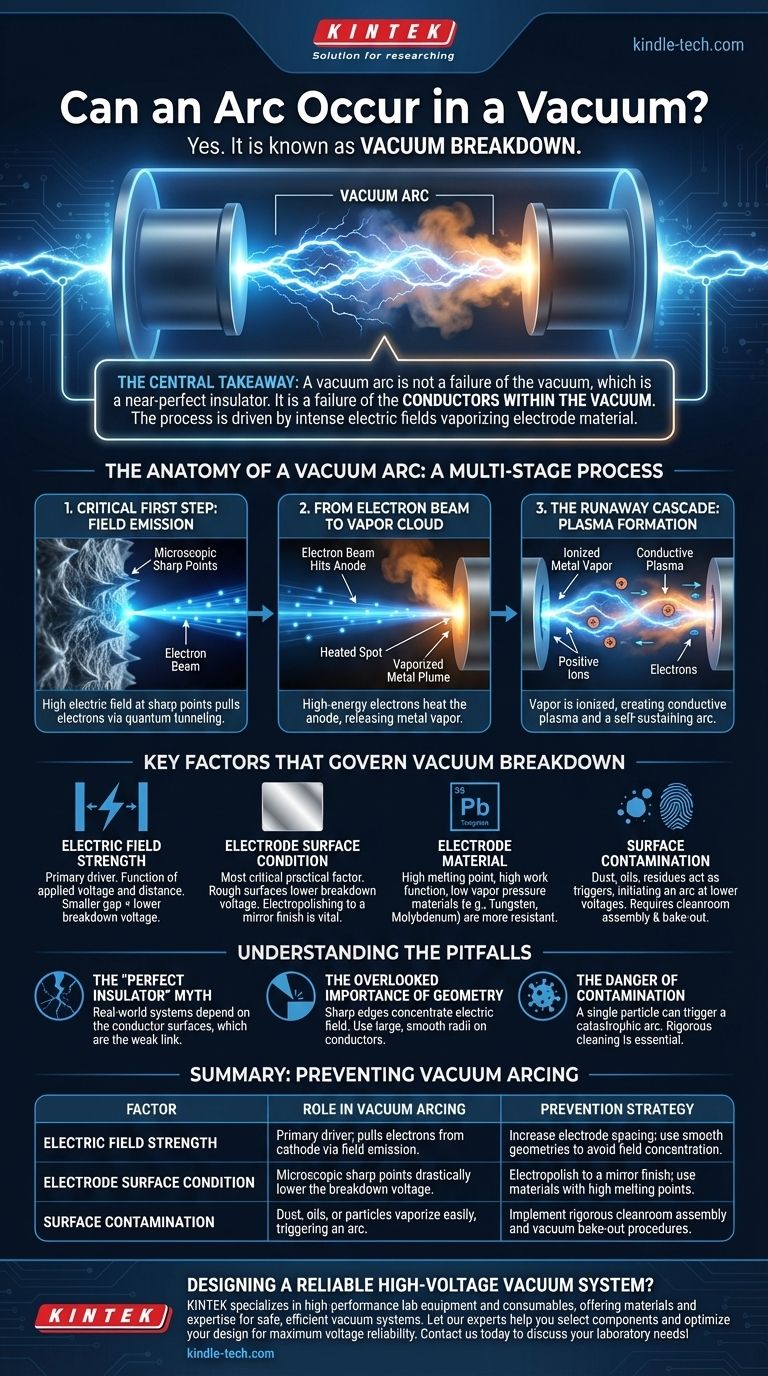

دليل مرئي
