كيف يعمل الترسيب بالرش؟ دليل للطلاء الدقيق للأغشية الرقيقة

في جوهره، الترسيب بالرش هو عملية "سفع رملي" على المستوى الذري. إنها طريقة ترسيب فيزيائي للبخار (PVD) حيث يتم قصف مادة مستهدفة بأيونات نشطة داخل فراغ. يؤدي هذا القصف إلى إزاحة الذرات ماديًا من الهدف، والتي تنتقل بعد ذلك وتترسب على ركيزة، لتشكل طبقة رقيقة جدًا ومتجانسة.

الترسيب بالرش ليس تفاعلًا كيميائيًا ولكنه عملية نقل زخم فيزيائي. فكر في الأمر كاستخدام "كرات بلياردو" ذرية عالية السرعة (أيونات) لكسر الذرات من "رف" (المادة المستهدفة)، والتي تقوم بعد ذلك بتغطية مكونك (الركيزة) بدقة وتحكم ملحوظين.

الآلية الأساسية للترسيب بالرش

لفهم كيفية عمل الرش، من الأفضل تقسيمها إلى أربع مراحل متميزة تحدث داخل غرفة تفريغ متخصصة.

الخطوة 1: إنشاء بيئة الفراغ

أولاً، يتم ضخ الغرفة التي تحتوي على الركيزة والمادة المستهدفة إلى ضغط منخفض جدًا. هذا الفراغ حاسم لأنه يزيل الهواء والجزيئات الأخرى التي يمكن أن تلوث الفيلم أو تتداخل مع العملية.

تضمن البيئة النظيفة أن الذرات المرشوشة يمكن أن تنتقل من الهدف إلى الركيزة دون الاصطدام بجزيئات الغاز غير المرغوب فيها.

الخطوة 2: تكوين البلازما

يتم بعد ذلك إدخال غاز خامل، وهو في الغالب الأرجون، إلى الغرفة عند ضغط منخفض متحكم فيه. يتم تطبيق مجال كهربائي قوي، والذي يجرد الإلكترونات من ذرات الأرجون.

تؤدي عملية التأين هذه إلى إنشاء بلازما، وهي غاز مشحون كهربائيًا يتكون من أيونات الأرجون الموجبة والإلكترونات الحرة. هذه البلازما المتوهجة هي مصدر الجزيئات النشطة اللازمة للعملية.

الخطوة 3: قصف الهدف

يُعطى الهدف، وهو المادة المصدر للفيلم (مثل قرص من التيتانيوم أو السيليكون)، شحنة كهربائية سالبة. يؤدي هذا إلى تسريع أيونات الأرجون المشحونة إيجابًا من البلازما واصطدامها بعنف بسطح الهدف.

يؤدي كل تأثير إلى سلسلة من الاصطدامات داخل المادة المستهدفة، مما ينقل الزخم مثل كسر البلياردو المجهري. يؤدي هذا الاصطدام إلى قذف، أو "رش"، ذرات فردية من سطح الهدف.

الخطوة 4: الترسيب على الركيزة

تُقذف الذرات المرشوشة من الهدف بطاقة حركية كبيرة. تنتقل عبر غرفة التفريغ منخفضة الضغط حتى تصطدم بسطح.

عندما تصطدم هذه الذرات بالركيزة (مثل رقاقة السيليكون أو عدسة بصرية)، فإنها تتكثف وتلتصق، لتشكل تدريجيًا طبقة رقيقة، كثيفة، وعالية الالتصاق. تستمر العملية حتى يتم تحقيق سمك الفيلم المطلوب.

فهم المفاضلات

الرش هو تقنية قوية، ولكنه ليس الحل الشامل لجميع احتياجات الطلاء. فهم حدوده هو المفتاح لاستخدامه بفعالية.

معدلات ترسيب أبطأ

مقارنة بالطرق الأخرى مثل التبخير الحراري أو الطلاء الكهربائي، يمكن أن يكون الرش عملية بطيئة نسبيًا. وهذا قد يجعله أقل فعالية من حيث التكلفة للتطبيقات التي تتطلب أغشية سميكة جدًا أو تصنيعًا عالي الإنتاجية.

قيود خط الرؤية

الرش هو في الأساس عملية خط رؤية. تنتقل الذرات في خط مستقيم من الهدف إلى الركيزة. وهذا يجعل من الصعب طلاء الأشكال ثلاثية الأبعاد المعقدة أو داخل هيكل ضيق بشكل متجانس.

تكلفة المعدات العالية

إن الحاجة إلى أنظمة تفريغ عالية، ومصادر طاقة متخصصة، ومواد مستهدفة عالية النقاء تجعل الاستثمار الأولي في معدات الرش أعلى بكثير من الطرق الأبسط مثل الطلاء الكيميائي.

كيف يقارن الرش بالطرق الأخرى

لفهم الرش حقًا، يساعد مقارنته بتقنيات الترسيب الشائعة الأخرى.

مقابل التبخير الحراري

التبخير الحراري هو طريقة PVD أخرى، ولكن بدلاً من استخدام التأثير الحركي، فإنه يسخن المادة المصدر حتى تتبخر ببساطة. ينتج الرش عمومًا أغشية ذات التصاق وكثافة أفضل لأن الذرات المرشوشة تصل إلى الركيزة بطاقة أعلى بكثير.

مقابل الترسيب الكيميائي للبخار (CVD)

يستخدم الترسيب الكيميائي للبخار (CVD) غازات سلائف كيميائية تتفاعل على سطح الركيزة لتشكيل الفيلم. على عكس العملية الفيزيائية للرش، فإن الترسيب الكيميائي للبخار ليس خط رؤية ويمكن أن يخلق طلاءات متطابقة للغاية على الأشكال المعقدة. ومع ذلك، يوفر الرش مجموعة أوسع من المواد، بما في ذلك السبائك والمركبات التي يصعب إنشاؤها بالتفاعلات الكيميائية.

مقابل الطلاء الكهربائي

الطلاء الكهربائي هو عملية كيميائية تحدث في حمام سائل. غالبًا ما يكون أسرع وأرخص لترسيب الأغشية المعدنية السميكة على الأجزاء الموصلة. يوفر الرش نقاء ودقة أكبر بكثير، والقدرة على الترسيب على المواد غير الموصلة مثل الزجاج والبلاستيك.

اتخاذ الخيار الصحيح لتطبيقك

يعتمد اختيار طريقة الترسيب الصحيحة بالكامل على الأهداف التقنية والتجارية لمشروعك.

• إذا كان تركيزك الأساسي هو الدقة والنقاء وجودة الفيلم: الرش هو الخيار الأفضل للتطبيقات المتطلبة مثل أشباه الموصلات والمرشحات البصرية والأجهزة الطبية.
• إذا كان تركيزك الأساسي هو طلاء شكل ثلاثي الأبعاد معقد بشكل متجانس: عملية كيميائية مثل الترسيب الكيميائي للبخار (CVD) أو الترسيب الطبقي الذري (ALD) هي الأنسب.
• إذا كان تركيزك الأساسي هو الطلاء عالي السرعة ومنخفض التكلفة للأجزاء المعدنية البسيطة: غالبًا ما يكون التبخير الحراري أو الطلاء الكهربائي بدائل عملية واقتصادية أكثر.

من خلال فهم المبادئ الفيزيائية وراء الترسيب بالرش، يمكنك تحديد متى تستفيد من مزاياه الفريدة لهدفك المحدد بثقة.

جدول الملخص:

الميزة	الترسيب بالرش	التبخير الحراري	الترسيب الكيميائي للبخار (CVD)	الطلاء الكهربائي
نوع العملية	فيزيائي (PVD)	فيزيائي (PVD)	كيميائي	كيميائي (سائل)
التصاق/كثافة الفيلم	ممتاز	جيد	جيد	مقبول
خط الرؤية؟	نعم	نعم	لا	لا (للأجزاء الموصلة)
تعدد استخدامات المواد	عالي (معادن، سبائك، سيراميك)	متوسط	محدود بالسلائف الكيميائية	محدود بالمواد الموصلة
التطبيقات النموذجية	أشباه الموصلات، البصريات، الأجهزة الطبية	تعدين بسيط	طلاء الأجزاء ثلاثية الأبعاد المعقدة	طلاءات معدنية زخرفية/وقائية

هل تحتاج إلى فيلم رقيق عالي النقاء ومتجانس لتطبيقك المختبري؟
يعد الترسيب بالرش مثاليًا للقطاعات المتطلبة مثل تصنيع أشباه الموصلات، وطلاء الأجهزة الطبية، والبصريات المتقدمة. تتخصص KINTEK في توفير معدات ومواد استهلاكية مخبرية عالية الأداء لتلبية متطلبات الطلاء الدقيقة الخاصة بك.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلول الرش لدينا أن تعزز عملية البحث والتطوير لديك.

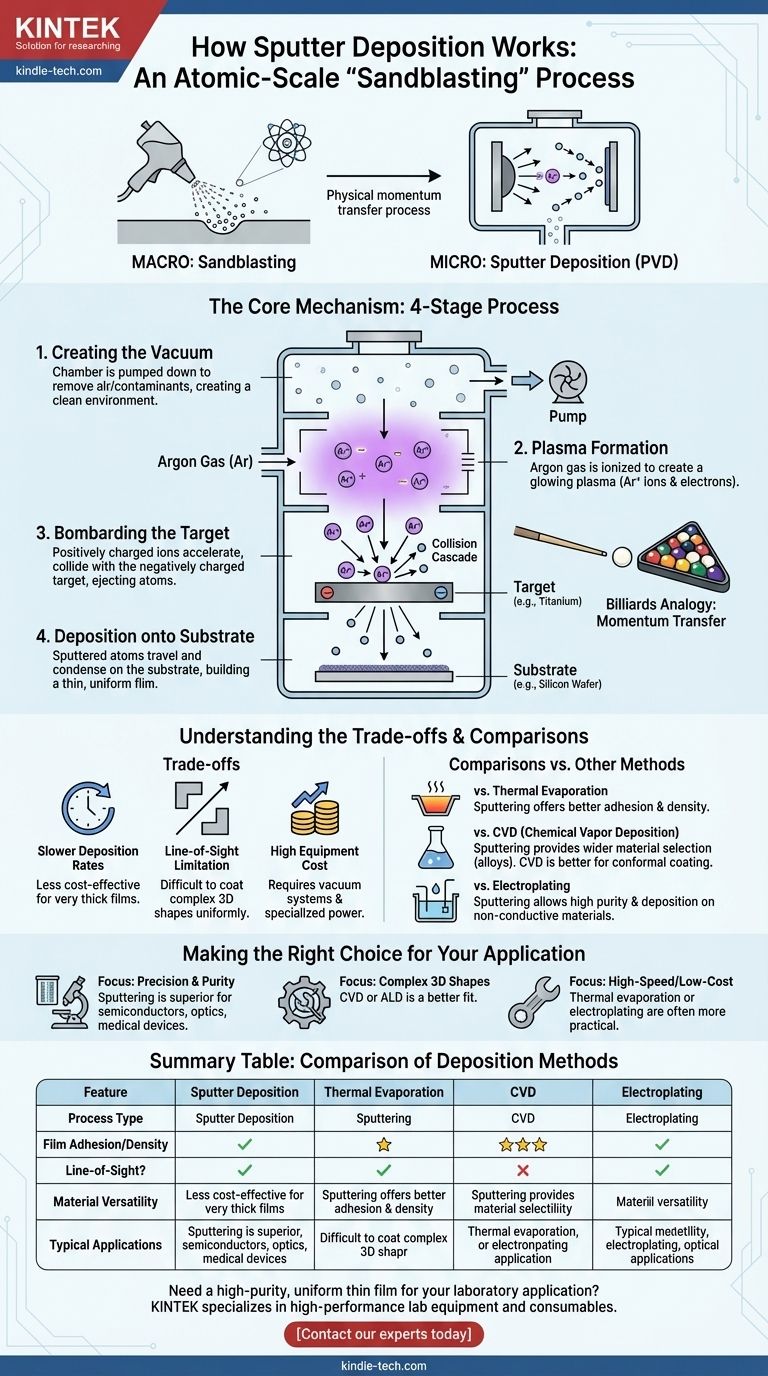

دليل مرئي
