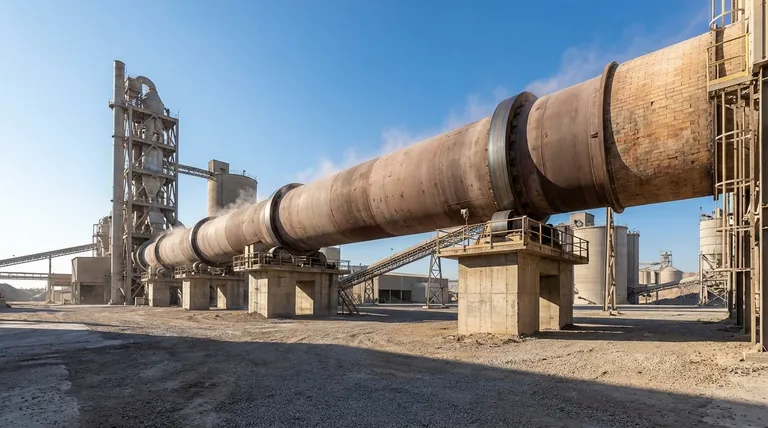

يمكن أن يختلف طول القمائن الدوارة للأسمنت اختلافًا كبيرًا اعتمادًا على تصميمها واستخدامها وقدرتها الإنتاجية.عادةً ما تكون القمائن الدوارة للأسمنت عبارة عن أسطوانات فولاذية أفقية طويلة مبطنة بمواد حرارية، وهي مصممة لتسهيل التفاعلات الكيميائية اللازمة لإنتاج الأسمنت.يمكن أن يتراوح طول هذه القمائن من حوالي 50 مترًا إلى 230 مترًا، مع تقييد الحد الأعلى باعتبارات هيكلية مثل قدرة الغلاف على تحمل التشوه تحت وزنه.وتُعد نسبة الطول إلى القطر (L/D) معلمة تصميم حاسمة تؤثر على كفاءة الفرن وتوزيع الحرارة وزمن بقاء المواد.غالبًا ما تستخدم الأفران الأكبر حجمًا في مصانع الأسمنت عالية السعة، بينما يمكن استخدام الأفران الأصغر حجمًا في التطبيقات المتخصصة أو العمليات الأصغر حجمًا.
شرح النقاط الرئيسية:
-
نطاق الطول النموذجي لأفران الأسمنت الدوارة:
- قمائن الأسمنت الدوارة هي عمومًا هياكل طويلة، تتراوح أطوالها بين 50 مترًا إلى 230 مترًا .
- ويتحدد الطول حسب الطاقة الإنتاجية ونوع الأسمنت الذي يتم إنتاجه والتفاعلات الكيميائية المحددة المطلوبة.
- تُستخدم القمائن الكبيرة في مصانع الأسمنت ذات السعة الإنتاجية العالية، في حين أن القمائن الأصغر حجمًا مناسبة للتطبيقات المتخصصة أو منخفضة الحجم.
-
القيود الهيكلية على طول الفرن:
- يُصنع غلاف الفرن عادةً من ألواح الفولاذ الطري المدلفن بسماكة تتراوح بين 15 إلى 30 مم .
- يتم تحديد الحد الأعلى للطول (حوالي 230 مترًا) من خلال السلامة الهيكلية للهيكل، حيث أن القمائن الأطول تكون أكثر عرضة للتشوه تحت وزنها.
- كما يلعب قطر الفرن أيضًا دورًا في تحديد الحد الأقصى للطول الممكن، حيث تتطلب الأقطار الأكبر أطوالًا أقصر للحفاظ على ثباتها.
-
نسبة الطول إلى القطر (L/D):
- نسبة نسبة L/D هي معلمة تصميم حاسمة للقمائن الدوارة تؤثر على توزيع الحرارة وزمن بقاء المواد والكفاءة الكلية.
- وتسمح نسبة L/D الأعلى عمومًا بنقل أفضل للحرارة وتفاعلات كيميائية أكثر تحكمًا، ولكنها تزيد أيضًا من تعقيد الفرن وتكلفته.
- تتراوح نسب L/D النموذجية للقمائن الدوارة للأسمنت بين 15:1 إلى 40:1 اعتمادًا على التطبيق المحدد وأهداف التصميم.
-
تأثير طول الفرن على الأداء:
- توفر القمائن الأطول وقت بقاء أكبر للمواد، وهو أمر ضروري لاستكمال التفاعلات الكيميائية المطلوبة في إنتاج الأسمنت.
- ومع ذلك، تتطلب القمائن الأطول أيضًا المزيد من الطاقة لتشغيلها وتكون أكثر صعوبة في الصيانة والإدارة.
- إن اختيار طول الفرن هو توازن بين الطاقة الإنتاجية , كفاءة الطاقة و الجدوى التشغيلية .
-
مقارنة مع الأنواع الأخرى من الأفران الدوارة:
- في حين أن القمائن الدوارة الأسمنتية هي من بين الأطول، فإن الأنواع الأخرى من القمائن الدوارة (على سبيل المثال، تلك المستخدمة في الانحلال الحراري أو معالجة الكتلة الحيوية) قد تكون ذات أطوال أقصر.
- على سبيل المثال، غالبًا ما تكون القمائن الدوارة للتحلل الحراري مصممة لعمليات عمليات الانحلال الحراري البطيء وقد يكون لها أطوال محسنة لمواد لقيم محددة ومتطلبات توزيع الحرارة.
-
اعتبارات تصميم الأفران الدوارة للأسمنت:
- زاوية الميل زاوية الميل و سرعة الدوران للفرن لتحسين تدفق المواد وتوزيع الحرارة.
- التجهيزات الداخلية مثل سدود التضييق و الرافعات للتحكم في زمن بقاء المواد وخلطها.
- اللوح اللوح الحر (المساحة المفتوحة فوق طبقة المواد) وشكل السطح الحر يتأثران بالمتطلبات التشغيلية مثل معدل التغذية وخصائص المواد.
من خلال فهم هذه النقاط الرئيسية، يمكن لمشتري المعدات اتخاذ قرارات مستنيرة بشأن طول وتصميم الفرن المناسب لاحتياجاتهم المحددة لإنتاج الأسمنت.يجب أن يتماشى اختيار طول الفرن مع أهداف الإنتاج وأهداف كفاءة الطاقة والقيود التشغيلية.
جدول ملخص:
| الجانب الرئيسي | التفاصيل |
|---|---|
| نطاق الطول النموذجي | 50 إلى 230 متراً |
| القيود الهيكلية | سمك الهيكل: 15-30 مم؛ الطول الأقصى محدود بالسلامة الهيكلية |
| نسبة L/D | 15:1 إلى 40:1، مما يؤثر على توزيع الحرارة والكفاءة |
| التأثير على الأداء | الأفران الأطول = وقت بقاء أكبر، واستخدام أعلى للطاقة، وصيانة أعلى |
| اعتبارات التصميم | زاوية الميل وسرعة الدوران والتركيبات الداخلية واللوح الحر |
