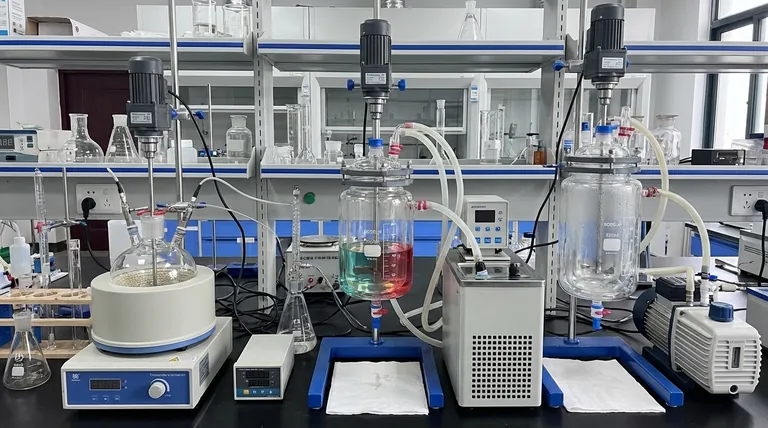

في الأساس، هناك ثلاثة أنواع رئيسية من المفاعلات المبطنة بالزجاج. يتم تعريف هذه الأنواع بعدد طبقات الزجاج التي تمتلكها: أحادية الطبقة، ومزدوجة الطبقة (ذات غلاف)، وثلاثية الطبقات (ذات غلاف ومعزولة). يخدم كل تصميم غرضًا مميزًا يتعلق بالتحكم الحراري للعمليات الكيميائية.
الاختيار بين أنواع المفاعلات لا يتعلق بالجودة، بل بالطريقة المطلوبة ودقة التحكم في درجة الحرارة. يتوافق عدد الطبقات مباشرة مع آلية تسخين أو تبريد خليط التفاعل داخل الوعاء.
الفرق الجوهري: أغلفة التحكم الحراري
التمييز الأساسي بين أنواع المفاعلات هذه هو وجود وتكوين "غلاف" خارجي. هذا الغلاف عبارة عن قشرة تحيط بوعاء التفاعل الأساسي، مما يخلق مساحة يمكن من خلالها تدوير سائل حراري لإدارة درجة الحرارة.
النوع الأول: المفاعل أحادي الطبقة
المفاعل أحادي الطبقة هو التصميم الأكثر بساطة، ويتكون من جدار زجاجي واحد فقط.
التسخين والتبريد غير مدمجين. بدلاً من ذلك، يجب وضع الوعاء في مصدر تسخين أو تبريد خارجي، مثل غطاء تسخين أو حمام مائي/زيتي، لتنظيم درجة حرارة محتوياته.
النوع الثاني: المفاعل مزدوج الطبقة (ذو غلاف)
هذا هو النوع الأكثر شيوعًا من المفاعلات الزجاجية. يتميز بوعاء داخلي يحمل المتفاعلات وغلاف زجاجي خارجي ملحوم حوله.
يتم ضخ سائل حراري (مثل الماء أو الزيت أو خليط الجليكول) عبر الفراغ بين الطبقتين. يوفر هذا التدوير تسخينًا أو تبريدًا دقيقًا وموحدًا للوعاء الداخلي، مما يجعله مثاليًا لمعظم تطبيقات التخليق الكيميائي القياسية.
النوع الثالث: المفاعل ثلاثي الطبقات (معزول)
يضيف هذا التصميم طبقة ثالثة، خارجية، إلى المفاعل مزدوج الطبقة. الفراغ بين الطبقتين الثانية والثالثة هو فراغ.
يعمل هذا الغلاف الفراغي كعازل قوي، تمامًا مثل الترمس. يمنع تبادل الحرارة مع البيئة المحيطة، مما يجعله فعالًا بشكل استثنائي للتفاعلات التي تتطلب درجات حرارة منخفضة للغاية أو ظروفًا حرارية مستقرة للغاية. كما يمنع تكون التكثف أو الصقيع على السطح الخارجي للمفاعل أثناء العمل المبرد.
فهم المفاضلات
يمكن أن يؤدي اختيار نوع المفاعل الخاطئ إلى عمليات غير فعالة أو نتائج سيئة أو نفقات غير ضرورية. يوازن القرار بين احتياجات الأداء والتعقيد التشغيلي.
التكلفة والبساطة
يعد المفاعل أحادي الطبقة الخيار الأبسط والأكثر تكلفة. أما المفاعل ثلاثي الطبقات فهو الأكثر تعقيدًا ويتحمل أعلى تكلفة أولية بسبب تصميمه المتطور.
دقة التحكم في درجة الحرارة
يوفر المفاعل أحادي الطبقة أقل دقة في التحكم في درجة الحرارة، حيث يعتمد كليًا على جهاز خارجي.
يوفر المفاعل مزدوج الطبقة إدارة حرارية ممتازة وموحدة مناسبة للغالبية العظمى من احتياجات المختبر والإنتاج.
يوفر المفاعل ثلاثي الطبقات أعلى مستوى من الدقة والاستقرار الحراري، خاصة للعمليات المتطلبة في درجات الحرارة القصوى.
الكفاءة التشغيلية
بالنسبة لتفاعلات درجات الحرارة المنخفضة جدًا، يكون المفاعل ثلاثي الطبقات أكثر كفاءة بكثير. يقلل عزله الفراغي من حمل التبريد المطلوب للحفاظ على درجة الحرارة المستهدفة، مما يوفر الطاقة ويحسن الأداء. المفاعل مزدوج الطبقة المستخدم لنفس المهمة سـ "يكافح" باستمرار درجة حرارة الغرفة المحيطة.
اختيار المفاعل المناسب لعمليتك
يجب أن يملي اختيارك بالكامل المتطلبات الحرارية لتطبيقك.
- إذا كان تركيزك الأساسي هو التسخين الأساسي في حمام مفتوح: المفاعل أحادي الطبقة هو حل بسيط وفعال من حيث التكلفة.
- إذا كان تركيزك الأساسي هو التخليق القياسي الذي يتطلب تسخينًا وتبريدًا متحكمًا فيهما: المفاعل مزدوج الطبقة (ذو غلاف) هو المعيار الصناعي والخيار الأكثر تنوعًا.
- إذا كان تركيزك الأساسي هو التفاعلات عالية الدقة أو ذات درجات الحرارة المنخفضة أو الحساسة حراريًا: يوفر المفاعل ثلاثي الطبقات العزل والاستقرار اللازمين للحصول على أفضل النتائج والكفاءة.
يُمكّنك فهم دور كل طبقة من اختيار المفاعل الذي يوفر التحكم الحراري الدقيق الذي تتطلبه عمليتك.
جدول الملخص:
| نوع المفاعل | الميزة الرئيسية | حالة الاستخدام الأساسية |
|---|---|---|
| أحادي الطبقة | تصميم أساسي؛ لا يوجد غلاف مدمج | التسخين الأساسي باستخدام حمامات/أغطية خارجية |
| مزدوج الطبقة (ذو غلاف) | غلاف خارجي لتدوير السائل الحراري | التخليق القياسي الذي يتطلب تسخينًا/تبريدًا دقيقًا |
| ثلاثي الطبقات (معزول) | عزل فراغي لتحقيق أقصى استقرار حراري | التفاعلات عالية الدقة، منخفضة الحرارة، أو الحساسة حراريًا |
