كيف يتكون البلازما في الرش المغناطيسي؟ محرك ترسيب الأغشية الرقيقة عالية الجودة

في الرش المغناطيسي (magnetron sputtering)، البلازما هي الوسط النشط الذي يجعل عملية الطلاء بأكملها ممكنة. تتكون عن طريق تطبيق جهد كهربائي عالٍ بين قطبين كهربائيين—كاثود يحمل المادة المستهدفة وأنود—داخل غرفة مفرغة مملوءة بغاز منخفض الضغط، عادةً الأرجون. هذا المجال الكهربائي يسرع الإلكترونات الحرة، التي تتصادم بعد ذلك مع ذرات الغاز وتؤينها، مما يبدأ سلسلة متتالية ذاتية الاستدامة تشكل البلازما.

توليد البلازما في الرش المغناطيسي هو في الأساس تفاعل تسلسلي متحكم به. يبدأ بمجال كهربائي قوي ينشط عددًا قليلاً من الإلكترونات الحرة، والتي تتصادم بعد ذلك مع ذرات الغاز المحايدة، مما يخلق تجمعًا كثيفًا ومستدامًا من الأيونات الموجبة والمزيد من الإلكترونات التي تصبح المحرك لعملية الرش.

المتطلبات الأساسية لإشعال البلازما

لتكوين بلازما مستقرة، يجب توفر ثلاثة شروط أولية داخل غرفة الرش. تعمل هذه العناصر بالتنسيق لتحويل الغاز المحايد إلى حالة متأينة وتفاعلية.

بيئة غرفة التفريغ

أولاً، يتم تفريغ الغرفة إلى فراغ عالٍ لإزالة الهواء والملوثات الأخرى. ثم، يتم إدخال كمية صغيرة ومتحكم بها بدقة من غاز العملية، مما يخلق بيئة منخفضة الضغط.

المجال الكهربائي الحرج

يخلق مصدر طاقة تيار مستمر أو تردد لاسلكي عالي الجهد فرق جهد كبير بين الكاثود (الذي يحمل المادة المستهدفة ويكون مشحونًا سالبًا) والأنود (غالبًا ما تكون جدران الغرفة وحامل الركيزة، وهي مؤرضة). هذا المجال الكهربائي القوي هو المحرك الأساسي للعملية بأكملها.

غاز الرش

يستخدم غاز خامل، وأكثرها شيوعًا هو الأرجون (Ar). يتم اختيار الأرجون لأنه غير تفاعلي كيميائيًا وله كتلة ذرية مناسبة لإزاحة الذرات بفعالية من الهدف، ومع ذلك يمكن تأيينه بسهولة نسبية بواسطة المجال الكهربائي.

سلسلة توليد البلازما خطوة بخطوة

بمجرد تحديد الشروط الأولية، يحدث تكوين البلازما في تسلسل سريع وذاتي الاستدامة من الأحداث.

الخطوة 1: تسريع الإلكترونات

يسرع المجال الكهربائي القوي على الفور الإلكترونات الحرة القليلة الموجودة بشكل طبيعي في الغاز، ويدفعها بعيدًا عن الكاثود السالب بسرعة عالية.

الخطوة 2: تأين الاصطدام

بينما تنتقل هذه الإلكترونات عالية الطاقة عبر الغرفة، فإنها تتصادم مع ذرات الأرجون المحايدة. إذا كان الاصطدام قويًا بما يكفي، فإنه يطرد إلكترونًا من مدار ذرة الأرجون.

يخلق هذا الحدث الواحد جسيمين مشحونين جديدين: إلكترون حر جديد وأيون أرجون موجب الشحنة (Ar+).

الخطوة 3: استدامة البلازما

يتم تسريع الإلكترون المتكون حديثًا أيضًا بواسطة المجال الكهربائي، مما يؤدي إلى المزيد من الاصطدامات والمزيد من التأين. يؤدي هذا التأثير المتتالي بسرعة إلى توليد سحابة كثيفة ومستقرة من الأيونات الموجبة والإلكترونات الحرة، وهي البلازما.

فهم الآليات الرئيسية

البلازما نفسها لا ترسب الفيلم. بدلاً من ذلك، تعمل كمصدر للأيونات التي تقوم بعمل الرش. الوهج المرئي هو مجرد تأثير جانبي لهذا النشاط.

قصف الهدف

بينما يتم تسريع الإلكترونات بعيدًا عن الكاثود، يتم تسريع أيونات الأرجون الأثقل بكثير والمشحونة إيجابًا نحو هدف الكاثود المشحون سلبًا. تضرب سطح الهدف بطاقة حركية هائلة.

هذا القصف عالي الطاقة يطرد الذرات ماديًا من المادة المستهدفة. ثم تنتقل هذه الذرات المقذوفة عبر الغرفة وتترسب على الركيزة، لتشكل الفيلم الرقيق.

وهج البلازما المرئي

الوهج المميز الذي يظهر أثناء الرش ليس هو حدث الرش نفسه. يتم إنتاجه عندما تتحد الإلكترونات الحرة عالية الطاقة مع أيونات الأرجون الموجبة، مما يتسبب في عودتها إلى حالة طاقة أقل. يتم إطلاق الطاقة الزائدة كفوتونات ضوئية، مما يخلق الوهج المرئي.

ميزة "المغناطيسية"

في الرش المغناطيسي على وجه التحديد، توضع مغناطيسات قوية خلف هدف الكاثود. تولد هذه المغناطيسات مجالًا مغناطيسيًا يحبس الإلكترونات شديدة الحركة في مسار دائري قريب من سطح الهدف.

تزيد آلية الحبس هذه بشكل كبير من احتمالية اصطدام الإلكترون بذرة أرجون قبل أن يضيع في الأنود. وهذا يخلق بلازما أكثر كثافة وشدة حيثما تكون هناك حاجة إليها، مما يؤدي إلى معدلات رش أعلى وعملية أكثر كفاءة يمكن أن تعمل عند ضغوط غاز أقل.

كيف تؤثر هذه المعرفة على عمليتك

يعد فهم كيفية تشكل البلازما أمرًا ضروريًا للتحكم في عملية ترسيب الأغشية الرقيقة واستكشاف الأخطاء وإصلاحها.

• إذا كان تركيزك الأساسي على كفاءة العملية: أدرك أن البلازما الأكثر كثافة، والتي يتم تحقيقها عن طريق تحسين الجهد وقوة المجال المغناطيسي، تؤدي مباشرة إلى معدل قصف أيوني أعلى وترسيب أسرع.
• إذا كان تركيزك الأساسي على جودة الفيلم: تعد البلازما المستقرة والموحدة أمرًا بالغ الأهمية لترسيب طبقة متسقة ومتجانسة وعالية الجودة على الركيزة الخاصة بك.
• إذا كنت تستكشف أخطاء نظامك وإصلاحها: تشير البلازما غير المستقرة أو الضعيفة أو غير الموجودة مباشرة إلى مشكلة في أحد المتطلبات الأساسية الثلاثة: مستوى الفراغ، أو تدفق الغاز، أو مصدر الطاقة الذي يوفر الجهد.

من خلال إتقان مبادئ توليد البلازما، يمكنك التحكم المباشر في جودة وكفاءة ترسيب الأغشية الرقيقة.

جدول الملخص:

العنصر الرئيسي	الدور في توليد البلازما
المجال الكهربائي	يسرع الإلكترونات لتأين ذرات الغاز
غاز منخفض الضغط (أرجون)	يوفر الذرات للتأين لتشكيل البلازما
المجال المغناطيسي (المغناطيسي)	يحبس الإلكترونات، ويزيد من كثافة وكفاءة البلازما
بيئة التفريغ	يضمن تكوين بلازما نظيفة وخالية من الملوثات

هل أنت مستعد لتحقيق ترسيب فائق للأغشية الرقيقة باستخدام مصدر بلازما موثوق؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة الرش المغناطيسي المصممة للدقة والكفاءة. سواء كنت تركز على البحث أو الإنتاج، تضمن حلولنا توليد بلازما مستقرة لطلاءات متسقة وعالية الجودة. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين عملية الرش الخاصة بك!

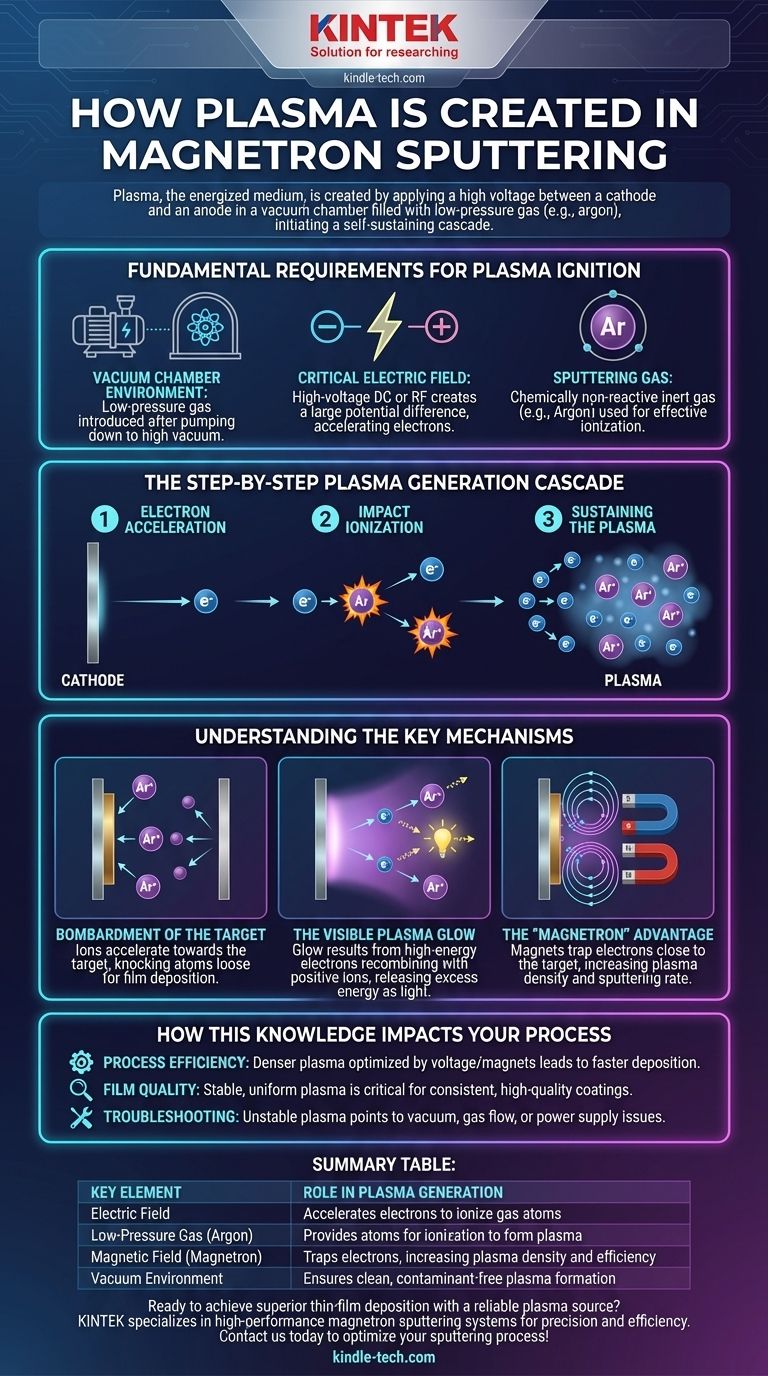

دليل مرئي
