هل الترسيب بالرش المغنطروني هو PVD أم CVD؟ فهم عملية الترسيب الفيزيائي

إن الترسيب بالرش المغنطروني هو شكل لا لبس فيه من أشكال ترسيب البخار الفيزيائي (PVD). إنها طريقة طلاء تعتمد على البلازما وتعتمد على آلية فيزيائية بحتة - الطاقة الحركية لقصف الأيونات - لنقل المادة من هدف مصدر إلى ركيزة. وهذا يضعه بوضوح في فئة PVD، منفصلاً عن الترسيب الكيميائي للبخار (CVD)، الذي يستخدم التفاعلات الكيميائية لتكوين الأغشية.

التمييز الأساسي بسيط: يقوم PVD بنقل الذرات جسديًا من هدف صلب إلى ركيزة، مثل رش الطلاء المجهري. يستخدم CVD غازات بادئة تتفاعل كيميائيًا على سطح الركيزة لتنمية مادة جديدة. يعد الرش المغنطروني شكلاً متقدمًا من أشكال عملية "الرش" الفيزيائية هذه.

التمييز الأساسي: الترسيب الفيزيائي مقابل الكيميائي

لفهم سبب كون الترسيب بالرش المغنطروني PVD، من الضروري استيعاب الفرق الأساسي بين هاتين العائلتين الرئيسيتين لترسيب الأغشية الرقيقة.

فهم ترسيب البخار الفيزيائي (PVD)

يشمل PVD مجموعة من طرق الترسيب الفراغي حيث يتم تحويل المادة إلى طور بخار بوسائل فيزيائية.

العملية ميكانيكية على المستوى الذري. يتم قصف مادة المصدر الصلبة، المعروفة باسم "الهدف"، بالطاقة، مما يؤدي إلى طرد الذرات أو الجزيئات. ثم تسافر هذه الجسيمات المقذوفة عبر الفراغ وتتكثف على الركيزة، مكونة غشاءً رقيقًا.

مبدأ الرش (Sputtering)

الرش هو تقنية PVD حجر الزاوية تعمل مثل لعبة بلياردو الذرية.

يتم تسريع الأيونات عالية الطاقة، عادة من غاز خامل مثل الأرجون، نحو مادة الهدف. يؤدي اصطدام هذه الأيونات إلى إخراج الذرات فعليًا من سطح الهدف. هذه العملية هي تبخير غير حراري، مدفوع بالكامل بانتقال الزخم.

ما الذي يحدد الترسيب الكيميائي للبخار (CVD)؟

يعمل CVD على مبدأ مختلف تمامًا. يتضمن إدخال واحد أو أكثر من الغازات البادئة المتطايرة في غرفة التفاعل.

تتحلل هذه الغازات أو تتفاعل مع بعضها البعض على سطح الركيزة المسخنة وبالقرب منها، تاركة وراءها غشاءً صلبًا. السمة المميزة هي التغيير الكيميائي من الغاز إلى الصلب، وهو غائب بشكل أساسي في الرش PVD.

كيف يعمل الترسيب بالرش المغنطروني على تحسين عملية PVD

الرش المغنطروني ليس فئة مختلفة؛ بل هو تطور فعال للغاية ومستخدم على نطاق واسع لتقنية الرش الأساسية.

دور البلازما

مثل طرق الرش الأخرى، تبدأ العملية بإنشاء بلازما - غاز فائق السخونة ومؤين - ليكون بمثابة مصدر للأيونات عالية الطاقة للقصف.

تعزيز "المغنطرون"

الابتكار الرئيسي هو استخدام مجال مغناطيسي قوي (من مغنطرون) موضوع خلف هدف الرش.

يقوم هذا المجال المغناطيسي بحبس الإلكترونات بالقرب من سطح الهدف. تُجبر هذه الإلكترونات المحتجزة على السفر في مسار حلزوني، مما يزيد بشكل كبير من احتمالية اصطدامها بذرات الغاز المتعادل وتأيينها.

يؤدي هذا إلى إنشاء بلازما أكثر كثافة واستقرارًا مباشرة أمام الهدف، مما يؤدي إلى زيادة كبيرة في معدل قصف الأيونات، وبالتالي، عملية ترسيب أسرع وأكثر كفاءة.

الأنواع الشائعة: DC مقابل RF Sputtering

التكنولوجيا متعددة الاستخدامات، ولها نوعان رئيسيان:

• الرش بالتيار المستمر (DC): مثالي لترسيب المواد الموصلة كهربائيًا.
• الرش بالترددات الراديوية (RF): يستخدم لترسيب المواد العازلة كهربائيًا (الديالكتريك)، حيث يمنع المجال المتناوب تراكم الشحنات على الهدف.

فهم المفاضلات

يتطلب اختيار طريقة الترسيب فهم نقاط القوة والضعف المتأصلة فيها.

لماذا تختار الرش (PVD)؟

يُقدَّر الرش المغنطروني لقدرته على إنتاج أغشية موحدة للغاية وذات سمك متسق. نظرًا لأنه ينقل مادة الهدف ماديًا، فإنه يتفوق في ترسيب المواد المعقدة مثل السبائك مع الحفاظ بدقة على تركيبها الكيميائي الأصلي (التكافؤ الكيميائي).

كما أنها عملية ذات درجة حرارة منخفضة نسبيًا مقارنة بالعديد من تقنيات CVD، مما يجعلها مناسبة للركائز الحساسة لدرجة الحرارة.

القيود والاعتبارات

الرش هو عملية خط رؤية. هذا يعني أنه قد يكون من الصعب تحقيق طلاء موحد على الأجسام ثلاثية الأبعاد المعقدة ذات الخنادق العميقة أو الأسطح المخفية.

علاوة على ذلك، يمكن أن تكون معدلات الترسيب للرش، على الرغم من تحسينها بواسطة المغنطرون، لا تزال أبطأ من بعض عمليات ترسيب التبخير عالية السرعة لـ CVD أو عمليات PVD الأخرى.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار الطريقة الصحيحة كليًا على المادة التي تقوم بترسيبها والخصائص المطلوبة للغشاء النهائي.

• إذا كان تركيزك الأساسي هو ترسيب المعادن النقية أو السبائك المعقدة بدقة عالية: يعد الرش المغنطروني خيارًا ممتازًا بسبب آلية النقل الفيزيائي التي تحافظ على تكوين المادة.
• إذا كان تركيزك الأساسي هو إنشاء طلاءات متوافقة للغاية على هياكل ثلاثية الأبعاد معقدة: يجب عليك استكشاف CVD، حيث أن عملية التفاعل الكيميائي في الطور الغازي ليست مقيدة بترسيب خط الرؤية.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة مثل السيراميك أو الأكاسيد: فإن الرش المغنطروني بالترددات الراديوية (RF Magnetron Sputtering) هو تقنية PVD المحددة المصممة للتعامل مع هذه الأهداف غير الموصلة بفعالية.

يعد فهم التمييز الأساسي بين العمليات الفيزيائية والكيميائية هو المفتاح لاختيار تقنية ترسيب الأغشية الرقيقة المثالية لتطبيقك.

جدول ملخص:

الميزة	الرش المغنطروني (PVD)	الترسيب الكيميائي للبخار (CVD)
الآلية	نقل الزخم الفيزيائي (الرش)	تفاعل كيميائي للغازات البادئة
درجة حرارة العملية	درجة حرارة أقل، مناسبة للركائز الحساسة	غالبًا ما تتطلب درجات حرارة عالية
توافق الطلاء	خط الرؤية، أقل اتساقًا على الأشكال ثلاثية الأبعاد المعقدة	توافق ممتاز على الهياكل المعقدة
تكوين المادة	يحافظ على التكافؤ الكيميائي للهدف (مثالي للسبائك)	يمكن أن يشكل مركبات جديدة من التفاعلات الغازية

هل تحتاج إلى اختيار طريقة ترسيب الأغشية الرقيقة المناسبة لمختبرك؟

يعد فهم الفرق بين PVD و CVD أمرًا بالغ الأهمية لتحقيق نتائج الطلاء المرجوة. تتخصص KINTEK في توفير معدات المختبرات المتقدمة، بما في ذلك أنظمة الرش المغنطروني، لتلبية احتياجات البحث والإنتاج المحددة لديك.

سواء كنت تقوم بترسيب معادن نقية، أو سبائك معقدة، أو سيراميك عازل، فإن خبرتنا تضمن حصولك على الحل المناسب للأغشية الرقيقة الدقيقة وعالية الجودة.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلول KINTEK لمعدات PVD والمختبرات تعزيز قدرات مختبرك ودفع مشاريعك إلى الأمام.

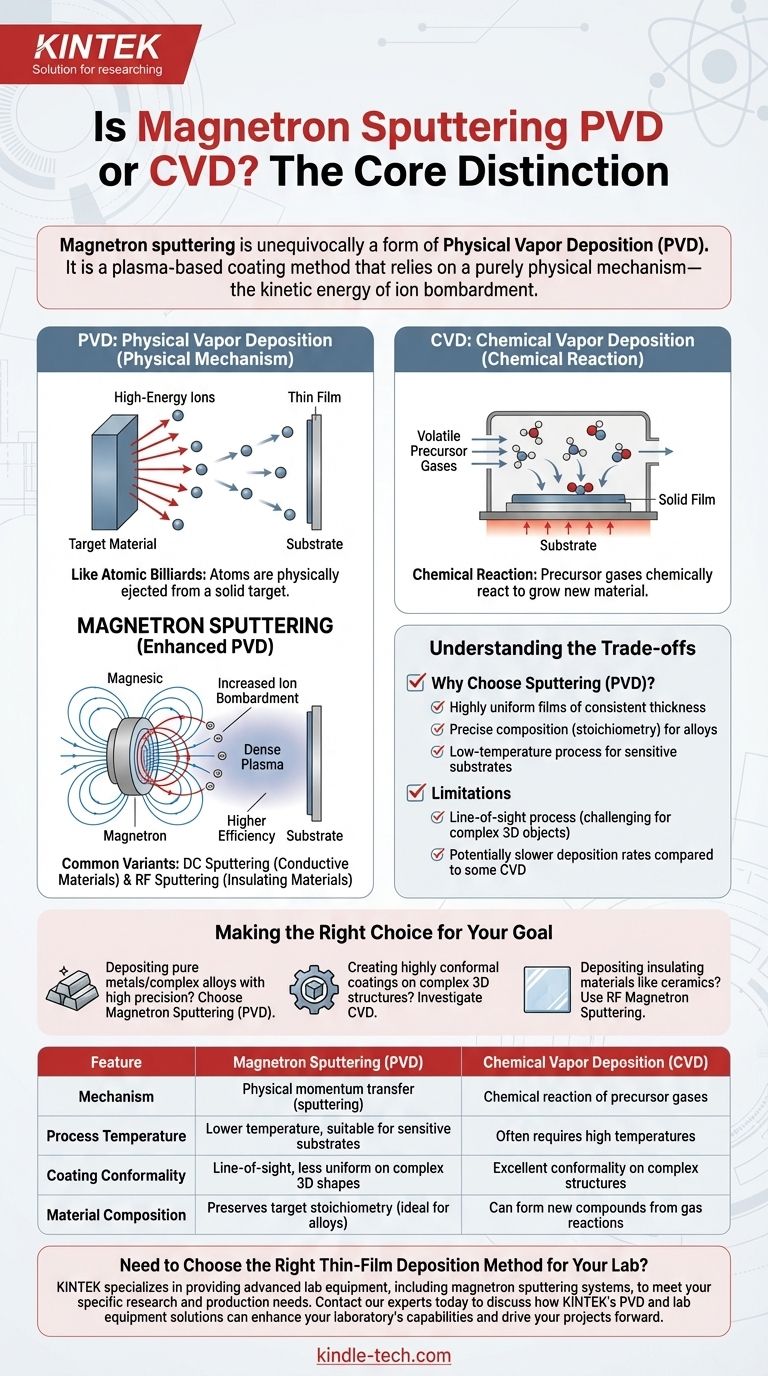

دليل مرئي
