ما هي 4 عيوب للحام بالنحاس (Brazing)؟ فهم القيود الحرجة لطريقة الربط هذه

على الرغم من كونه طريقة ربط قوية، إلا أن اللحام بالنحاس يقدم أربعة عيوب ملحوظة تتطلب دراسة متأنية أثناء التصميم والتصنيع. تنبع قيوده الأساسية من الحاجة إلى خلوصات وصلات ضيقة لعمل الشعيرات الدموية، وخطر التلف الحراري للمواد الأساسية، وتحديات ربط المواد المتباينة بسبب التمدد الحراري، وضرورة التنظيف الدقيق وتصميم الوصلة.

يكمن التحدي الأساسي للحام بالنحاس في حساسيته. إن اعتماده على الحرارة العالية وعمل الشعيرات الدموية يفرض قيودًا صارمة على تصميم الوصلة واختيار المواد والإعداد، وهي قيود غير موجودة في العديد من تقنيات الربط الأخرى.

متطلبات تصميم الوصلة الدقيق

اللحام بالنحاس ليس عملية لملء الفجوات الكبيرة أو غير المتسقة. إن نجاحه مرتبط بشكل أساسي بالهندسة الدقيقة للوصلة قبل بدء عملية التسخين على الإطلاق.

قيد عمل الشعيرات الدموية

تتشكل الوصلة الملحومة بالنحاس عندما يتم سحب معدن الحشو المنصهر إلى الفراغ الضيق بين مكونين من خلال عمل الشعيرات الدموية. هذه الظاهرة الفيزيائية هي نفس القوة التي تسحب الماء إلى أعلى أنبوب ضيق.

لكي ينجح هذا، يجب أن يكون الخلوص بين الأجزاء، المعروف باسم خلوص الوصلة، صغيرًا ومتسقًا للغاية.

التحكم الصارم في الخلوص

إذا كانت الفجوة واسعة جدًا، فإن قوة الشعيرات الدموية تكون ضعيفة جدًا لسحب معدن الحشو عبر الوصلة بأكملها، مما يؤدي إلى فراغات ورابطة ضعيفة. وإذا كانت الفجوة ضيقة جدًا، فلن يتمكن معدن الحشو من التدفق إلى الداخل على الإطلاق.

يتطلب هذا تشغيلًا آليًا عالي الدقة وإعدادًا للمكونات، مما قد يزيد بشكل كبير من تكاليف التصنيع مقارنة بالطرق مثل اللحام التي يمكنها استيعاب تركيبات أقل دقة.

الوضع المسبق لمعدن الحشو

على عكس اللحام حيث تتم إضافة الحشو أثناء العملية، يتطلب اللحام بالنحاس عادةً وضع معدن الحشو (غالبًا على شكل سلك أو حلقة أو معجون) عند الوصلة قبل التسخين. يجب تصميم الجزء لاستيعاب هذا الشكل المسبق والتأكد من وضعه بشكل صحيح ليتدفق إلى الوصلة عند انصهاره.

تأثير درجات حرارة العملية العالية

درجات الحرارة المطلوبة لصهر معدن الحشو للحام بالنحاس (غالبًا ما تكون أعلى من 450 درجة مئوية / 842 درجة فهرنهايت) عالية بما يكفي لتغيير خصائص المواد الأساسية التي يتم ربطها بشكل دائم.

خطر التلدين وإضعاف المادة

تستمد العديد من المعادن، مثل الفولاذ المقسّى أو الألومنيوم المعالج بالعمل، قوتها من معالجات حرارية أو معالجات ميكانيكية محددة. يمكن لحرارة دورة اللحام بالنحاس أن تبطل هذا العمل، مما يؤدي إلى تلدين المادة والتسبب في ليونتها وفقدان قوتها.

هذا اعتبار حاسم، حيث قد لا يلبي التجميع النهائي مواصفات الأداء الميكانيكي المطلوبة حتى لو كانت الوصلة الملحومة بالنحاس سليمة.

تحديات المواد المتباينة

عند ربط مادتين مختلفتين (مثل السيراميك بالمعدن)، تنشأ مشكلة كبيرة بسبب معدلات تمددهما الحراري المختلفة. عندما يتم تسخين التجميع إلى درجة حرارة اللحام بالنحاس ثم تبريده، سيتمدد أحد المواد وينكمش أكثر من الآخر.

تؤدي هذه الحركة التفاضلية إلى إجهاد داخلي هائل عند الوصلة، مما قد يتسبب في تشقق المادة الأكثر هشاشة أو فشل الوصلة عند التبريد.

فهم المفاضلات

اختيار اللحام بالنحاس يعني قبول مجموعة محددة من القيود مقابل فوائده، مثل الوصلات النظيفة والقدرة على ربط الأقسام الرقيقة.

قوة أقل من الوصلات الملحومة

في حين أن الوصلة الملحومة بالنحاس المصممة جيدًا يمكن أن تكون أقوى من معدن الحشو نفسه، إلا أنها بشكل عام أضعف من المواد الأم. في المقابل، تقوم الوصلة الملحومة بدمج المواد الأم معًا، مما يخلق رابطة معدنية مستمرة يمكنها غالبًا أن تضاهي قوة المادة الأصلية.

الحاجة إلى تنظيف دقيق

لا يمكن أن يحدث عمل الشعيرات الدموية والترابط المعدني إلا على أسطح نظيفة تمامًا. أي ملوثات سطحية - مثل الزيوت أو الشحوم أو حتى طبقات الأكسيد الطبيعية - ستمنع معدن الحشو من "تبليل" الأسطح والتدفق إلى الوصلة.

يتطلب هذا عملية تنظيف صارمة، غالبًا متعددة المراحل، قبل التجميع، مما يضيف وقتًا وتعقيدًا إلى سير عمل التصنيع.

بقايا التدفق المسببة للتآكل

تتطلب العديد من عمليات اللحام بالنحاس، خاصة للمواد مثل الألومنيوم، مادة تدفق (Flux) كيميائية لتكسير أكاسيد السطح والسماح للحشو بالترابط. غالبًا ما تكون عوامل التدفق هذه مسببة للتآكل بدرجة عالية.

إذا علقت أي بقايا تدفق في الوصلة أو لم يتم تنظيفها بالكامل بعد اللحام بالنحاس، فقد يؤدي ذلك إلى تآكل وفشل مبكر للتجميع بمرور الوقت. وهذا يتطلب خطوة تنظيف إضافية وشاملة بعد اللحام بالنحاس.

اتخاذ الخيار الصحيح لهدفك

لتحديد ما إذا كان اللحام بالنحاس مناسبًا، يجب عليك الموازنة بين عيوبه مقابل المتطلبات المحددة لتطبيقك.

• إذا كان تركيزك الأساسي هو أقصى قوة للوصلة: فكر في اللحام، لأنه يدمج المعادن الأم مباشرة ويخلق عادةً وصلة أقوى وأكثر تجانسًا.
• إذا كنت تقوم بربط مكونات حساسة للحرارة أو مقواة مسبقًا: قم بتقييم ما إذا كانت درجة حرارة اللحام بالنحاس ستؤدي إلى تليين أو إتلاف موادك بشكل غير مقبول؛ قد تكون العملية ذات درجة حرارة أقل مثل اللحام بالقصدير أو المواد اللاصقة أفضل.
• إذا كنت بحاجة إلى ربط مواد متباينة بدقة عالية: يمكن أن يكون اللحام بالنحاس خيارًا ممتازًا، ولكن يجب عليك تصميم الوصلة بعناية لاستيعاب الإجهادات الناتجة عن التمدد الحراري.
• إذا كان تصميمك يتضمن تفاوتات فضفاضة أو فجوات كبيرة: اللحام بالنحاس غير مناسب؛ فاللحام أو المثبتات الميكانيكية مجهزة بشكل أفضل للتعامل مع هذه الظروف.

إن فهم هذه القيود المتأصلة هو الخطوة الأولى نحو الاستفادة من اللحام بالنحاس بفعالية للتطبيقات التي يتفوق فيها حقًا.

جدول ملخص:

العيب	التحدي الرئيسي	التأثير على التصنيع
تصميم الوصلة الدقيق	يتطلب خلوصات ضيقة ومتسقة لعمل الشعيرات الدموية	يزيد من تكلفة وتعقيد إعداد الأجزاء
درجات حرارة العملية العالية	خطر تلدين وإضعاف المواد الأساسية	يمكن أن يعرض الخصائص الميكانيكية للتجميع النهائي للخطر
المواد المتباينة	يسبب التمدد الحراري التفاضلي إجهادًا	قد يؤدي إلى تشقق أو فشل الوصلة عند التبريد
التنظيف الدقيق ومادة التدفق	ضروري للترابط المناسب؛ يمكن أن تكون بقايا التدفق مسببة للتآكل	يضيف خطوات معالجة مسبقة وبعدية تستغرق وقتًا طويلاً

هل تعاني من قيود اللحام بالنحاس لمكونات مختبرك؟ تتخصص KINTEK في توفير معدات ومواد استهلاكية معملية متقدمة تساعدك على التنقل في عمليات الربط المعقدة. تضمن خبرتنا كفاءة عملياتك المعملية والتعامل مع موادك بدقة. اتصل بخبرائنا اليوم للعثور على الحلول المناسبة لاحتياجات مختبرك المحددة!

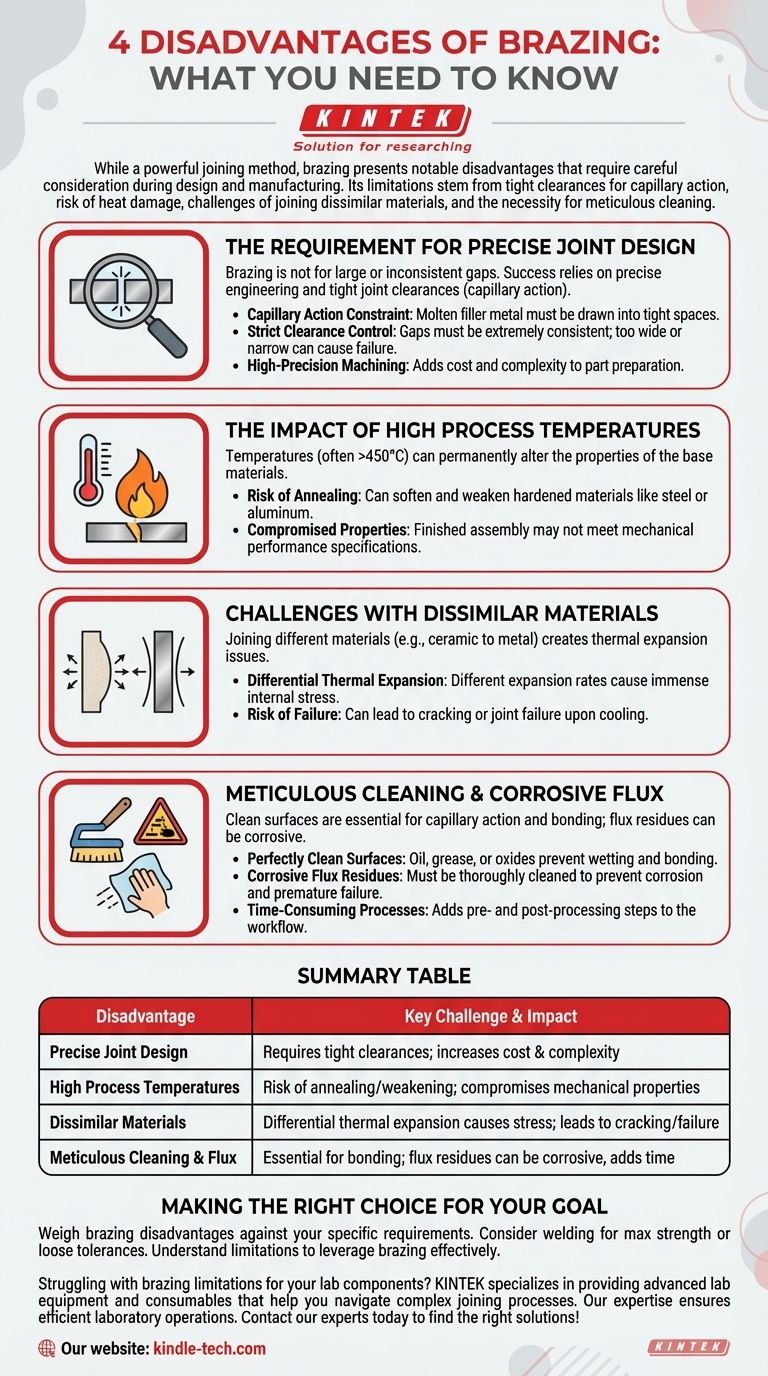

دليل مرئي
