في جوهره، الميزة الأساسية للترسيب بالطبقة الذرية (ALD) على الترسيب بالبخار الكيميائي (CVD) هي سيطرته التي لا مثيل لها. في حين أن كلاهما طريقتان لترسيب الأغشية الرقيقة من مواد كيميائية في الطور الغازي، يحقق ALD دقة على المستوى الذري في سماكة الفيلم وتوحيدًا استثنائيًا على الهياكل ثلاثية الأبعاد المعقدة. هذا يجعله الخيار الأفضل للتطبيقات المتطورة التي تتطلب أغشية رقيقة للغاية ومثالية، في حين تم تصميم CVD لسرعة الترسيب وكفاءته على الأسطح الأبسط.
الخيار بين ALD و CVD هو مفاضلة هندسية كلاسيكية بين الكمال والسرعة. يوفر ALD دقة على المستوى الذري عن طريق بناء الأغشية طبقة تلو الأخرى، بينما يوفر CVD إنتاجية على مستوى الإنتاج عن طريق ترسيب المادة بشكل مستمر.

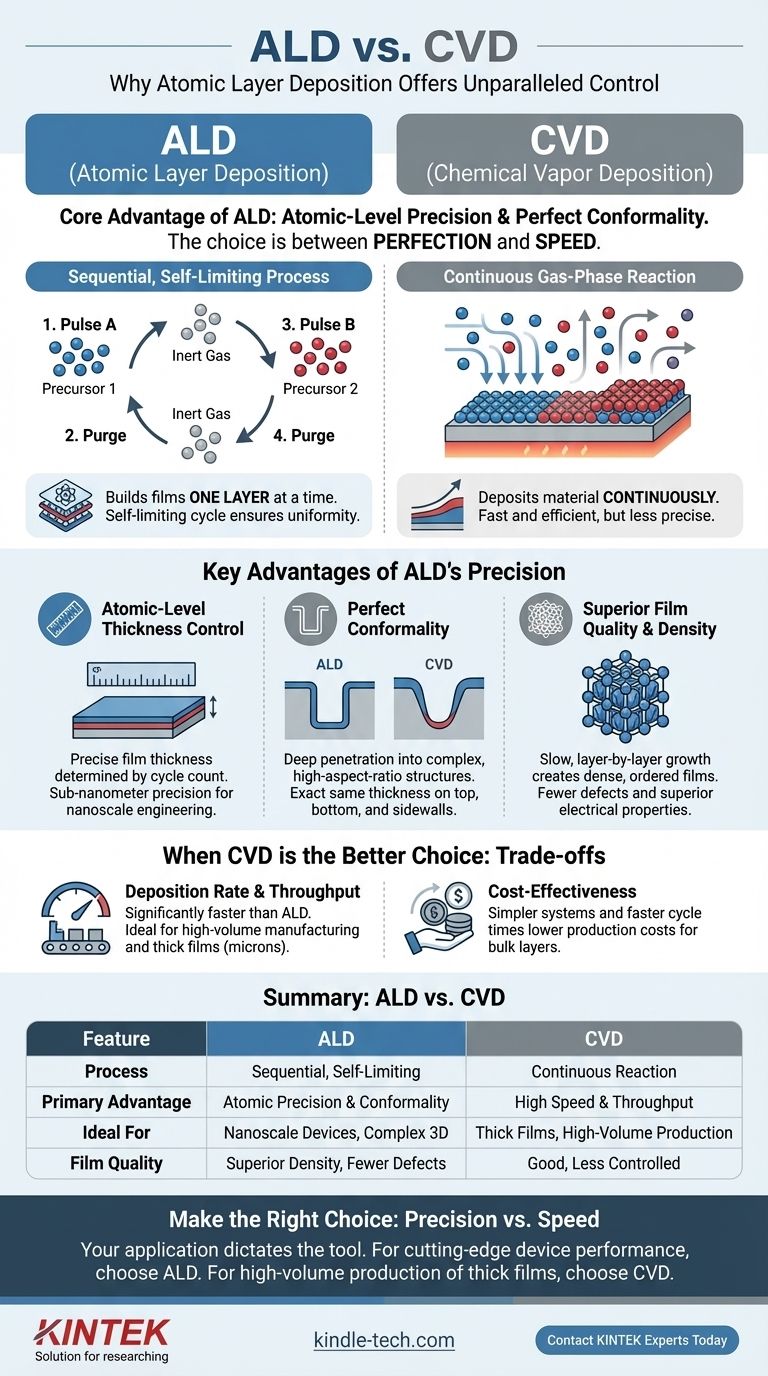

الفرق الأساسي: آلية العملية
لفهم مزايا ALD، يجب عليك أولاً فهم كيف تختلف آلية عمله الأساسية عن آلية CVD. العملية نفسها هي مصدر جميع مزاياها.
CVD: تفاعل مستمر
في الترسيب بالبخار الكيميائي (CVD)، يتم إدخال واحد أو أكثر من السلائف الكيميائية إلى غرفة التفاعل في وقت واحد.
تتفاعل هذه الغازات معًا وعلى سطح الركيزة المسخنة، مما يؤدي إلى ترسيب مستمر للمادة المطلوبة. هذه العملية سريعة وفعالة ولكن قد يكون من الصعب التحكم فيها بدقة.
ALD: عملية متسلسلة ذاتية التحديد
يقسم الترسيب بالطبقة الذرية التفاعل إلى نصف تفاعلات متميزة ومتسلسلة، مفصولة بخطوات التنقية.
- النبضة أ: يتم دفع غاز السليفة الأول إلى الغرفة. يتفاعل مع سطح الركيزة حتى يتم شغل كل موقع تفاعل متاح.
- التنقية: يتم تطهير غاز السليفة الزائد والمنتجات الثانوية بغاز خامل.
- النبضة ب: يتم إدخال غاز السليفة الثاني. يتفاعل مع الطبقة التي شكلتها السليفة الأولى.
- التنقية: يتم تطهير الغرفة مرة أخرى، مما يكمل دورة ALD كاملة.
هذه الدورة ذاتية التحديد. يتوقف التفاعل بشكل طبيعي بعد تشكيل طبقة أحادية موحدة واحدة. هذا هو المصدر الأساسي لدقة ALD.
المزايا الرئيسية لدقة ALD
تؤدي الآلية الفريدة ذاتية التحديد لـ ALD إلى ظهور العديد من المزايا القوية للتطبيقات المتطلبة.
التحكم في السماكة على المستوى الذري
نظرًا لأن كل دورة ALD تودع كمية متوقعة ومتسقة من المادة (عادةً جزء من طبقة أحادية)، يتم تحديد سماكة الفيلم النهائية ببساطة عن طريق عدد الدورات التي يتم إجراؤها.
يتيح ذلك ترسيب أغشية بدقة فرعية للنانومتر، وهو أمر بالغ الأهمية لأجهزة أشباه الموصلات الحديثة والهندسة النانوية.
التوافقية المثالية
يمكن للسلائف في الطور الغازي لـ ALD اختراق الهياكل المعقدة ذات نسبة الارتفاع إلى العرض العالية مثل الخنادق أو المسام بعمق.
تضمن الطبيعة ذاتية التحديد للتفاعل أن ينمو الفيلم بنفس السماكة بالضبط على الأسطح العلوية والسفلية والجانبية لهذه الميزات. تكافح CVD لتحقيق ذلك، وغالبًا ما يؤدي إلى أغشية أكثر سمكًا عند الفتحة وأغشية أرق في الأسفل.
جودة وكثافة أغشية فائقة
تسمح عملية النمو البطيئة، طبقة تلو الأخرى، للذرات بترتيب نفسها في بنية كثيفة ومنظمة للغاية.
عادةً ما ينتج عن هذا أغشية ذات عيوب أقل، ومستويات شوائب أقل، وخصائص كهربائية وميكانيكية فائقة مقارنة بالأغشية المترسبة بواسطة عملية CVD الأسرع والأقل تحكمًا.
فهم المفاضلات: متى يكون CVD هو الخيار الأفضل
تأتي دقة ALD بتكلفة، وهي ليست الحل الأمثل لكل مشكلة. لا يزال CVD تقنية سائدة لأسباب وجيهة.
الحاجة إلى السرعة: معدل الترسيب
أكبر عيب لـ ALD هو معدل الترسيب البطيء. بناء فيلم طبقة ذرية واحدة في كل مرة هو أمر يستغرق وقتًا طويلاً بطبيعته.
بالنسبة للتطبيقات التي تتطلب أغشية سميكة (العديد من النانومترات إلى الميكرونات)، فإن CVD أسرع بعدة مرات وبالتالي أكثر جدوى من الناحية الاقتصادية.
الإنتاجية والتكلفة
غالبًا ما تكون أنظمة CVD أبسط وأكثر ملاءمة للتصنيع بكميات كبيرة حيث لا يكون الكمال المطلق هو المتطلب الأساسي. يترجم وقت الدورة الأسرع مباشرة إلى إنتاجية أعلى للرقائق.
بالنسبة للطلاءات الواقية، أو الأغشية البصرية، أو التطبيقات الأخرى التي يتم قياس السماكة فيها بالميكرونات، غالبًا ما يكون ALD بطيئًا جدًا ليكون عمليًا.
توفر السلائف
باعتبارها تقنية أكثر نضجًا واستخدامًا على نطاق واسع، تمتلك CVD مكتبة أوسع من السلائف المحددة جيدًا لمجموعة واسعة من المواد. في حين أن مكتبة ALD تنمو بسرعة، غالبًا ما يوفر CVD نقطة انطلاق أكثر رسوخًا لترسيب المواد الأقل شيوعًا.
اتخاذ القرار الصحيح لهدفك
يجب أن يكون قرارك مدفوعًا بالمتطلبات التقنية والقيود الاقتصادية لتطبيقك المحدد.
- إذا كان تركيزك الأساسي هو أداء الجهاز المتطور: اختر ALD لدقته في التحكم في السماكة وتوافقيته التي لا مثيل لها، وهو أمر ضروري للترانزستورات النانوية وأجهزة الذاكرة ذات نسبة الارتفاع إلى العرض العالية.
- إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة أو الأغشية السميكة: اختر CVD لمعدل الترسيب الفائق والفعالية من حيث التكلفة، مما يجعله مثاليًا للطلاءات الصناعية أو الحواجز أو طبقات المواد السائبة.
- إذا كان تركيزك الأساسي هو جودة الفيلم الخالية من الثقوب على هيكل ثلاثي الأبعاد معقد: اختر ALD، حيث تضمن طبيعته ذاتية التحديد التغطية الموحدة والكثيفة التي لا يستطيع CVD تكرارها بسهولة.
في النهاية، فهم الاختلاف الأساسي في العملية - الدقة المتسلسلة مقابل السرعة المستمرة - يمكّنك من اختيار الأداة المناسبة للمهمة.
جدول ملخص:
| الميزة | ALD (الترسيب بالطبقة الذرية) | CVD (الترسيب بالبخار الكيميائي) |
|---|---|---|
| نوع العملية | نصف تفاعلات متسلسلة ذاتية التحديد | تفاعل مستمر في الطور الغازي |
| الميزة الأساسية | دقة على المستوى الذري وتوافقية مثالية | سرعة ترسيب عالية وإنتاجية |
| مثالي لـ | الأجهزة النانوية، الهياكل ثلاثية الأبعاد المعقدة | الأغشية السميكة، الإنتاج بكميات كبيرة |
| جودة الفيلم | كثافة فائقة، عيوب أقل | جيدة، ولكن أقل تحكمًا |
