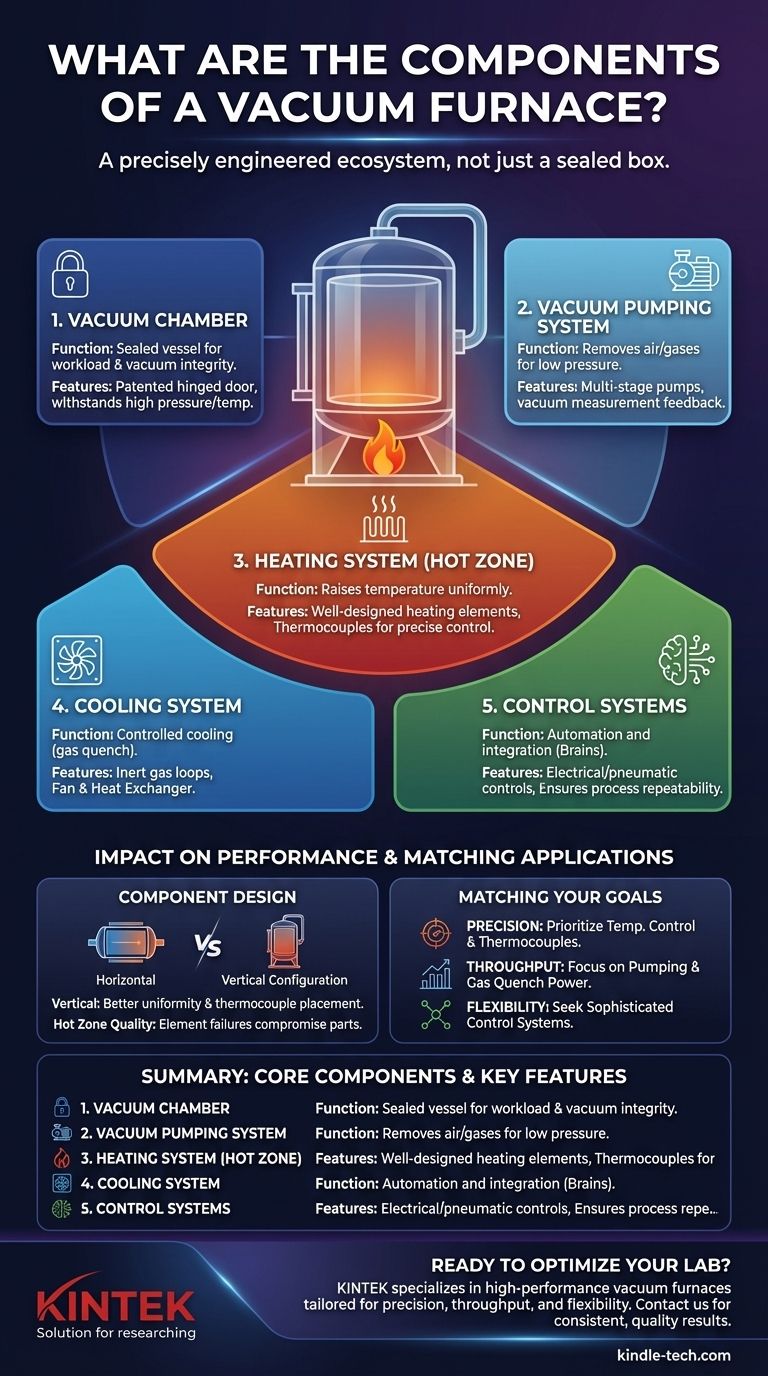

ما هي مكونات فرن التفريغ؟ أتقن الأنظمة الأساسية للمعالجة الحرارية الفائقة

فرن التفريغ هو مجموعة متكاملة من الأنظمة المتطورة التي تعمل بتناغم. مكوناته الأساسية هي غرفة التفريغ، ونظام ضخ وقياس التفريغ، ونظام التدفئة والتحكم في درجة الحرارة، ونظام التبريد. يتم التحكم في كل هذه الأنظمة بواسطة أنظمة تحكم كهربائية وهوائية لإنشاء بيئة شديدة التحكم للمعالجة الحرارية للمواد.

فرن التفريغ ليس مجرد صندوق محكم الإغلاق يسخن. إنه نظام بيئي مصمم بدقة حيث يلعب كل مكون - من الغرفة إلى دائرة التبريد - دورًا حاسمًا في التحكم في الغلاف الجوي والدورة الحرارية لتحقيق خصائص مادية محددة.

الأنظمة الأساسية لفرن التفريغ

يتطلب فهم فرن التفريغ النظر إليه كمجموعة من الأنظمة المتميزة، ولكن المترابطة. يجب أن يؤدي كل نظام وظيفته بشكل لا تشوبه شائبة لنجاح العملية بأكملها.

غرفة التفريغ

تعتبر غرفة التفريغ القلب المادي للفرن. إنها الوعاء المحكم الذي يحتوي على حمولة العمل ويحافظ على سلامة بيئة التفريغ.

تُبنى الغرف لتحمل الضغط الجوي الخارجي الهائل ودرجات الحرارة الداخلية القصوى. غالبًا ما تتميز بباب مفصلي حاصل على براءة اختراع لسهولة التحميل وتصميم يحسن تدفق الغازات أثناء مرحلة التبريد.

نظام ضخ التفريغ

هذا النظام هو ما يضع "التفريغ" في فرن التفريغ. وظيفته هي إزالة الهواء والغازات الأخرى من الغرفة لإنشاء بيئة الضغط المنخفض الضرورية.

عادة ما يكون هذا نظامًا متعدد المراحل، يستخدم أنواعًا مختلفة من المضخات لتقليل الضغط بكفاءة من المستويات الجوية إلى مستوى التفريغ المطلوب لعملية التعدين المحددة. يوفر نظام قياس التفريغ تغذية راجعة مستمرة لضمان الحفاظ على الضغط الصحيح.

نظام التدفئة والتحكم في درجة الحرارة

هذا هو مكون "الفرن"، ويشار إليه غالبًا باسم المنطقة الساخنة. وهو مسؤول عن رفع درجة حرارة حمولة العمل وفقًا لملف تعريف دقيق.

تشمل العناصر الرئيسية عناصر التدفئة، والتي يجب أن تكون مصممة ومثبتة جيدًا لضمان تجانس درجة الحرارة. يتم التحكم في درجة الحرارة بواسطة أجهزة استشعار، وأكثرها شيوعًا هي المزدوجات الحرارية (thermocouples)، والتي توضع بشكل استراتيجي لقياس درجة حرارة حمولة العمل بدقة. يمكن أن يسهل تكوين الفرن (مثل الرأسي) وضع هذه المستشعرات.

نظام التبريد

بعد اكتمال دورة التسخين، يجب تبريد حمولة العمل بمعدل متحكم فيه. يتعامل نظام التبريد مع هذه الخطوة الحاسمة، غالبًا باستخدام إخماد غاز عالي الضغط.

يتضمن هذا عادةً حلقات تبريد بالغاز الخامل. يقوم مروحة قوية بتدوير غاز خامل مثل النيتروجين أو الأرجون عبر الغرفة وفوق مبادل حراري لتبريد المادة بسرعة وبشكل موحد، مما يحافظ على الخصائص المعدنية المطلوبة.

أنظمة التحكم

تعتبر أنظمة التحكم الكهربائية والهوائية هي العقل والجهاز العصبي للفرن. فهي تدمج وتشغل جميع المكونات الأخرى بشكل آلي.

تدير هذه الأنظمة كل شيء بدءًا من تنشيط المضخة والتحكم في الصمامات وحتى تنفيذ ملفات التسخين والتبريد بدقة عالية. وهذا يضمن تكرارية العملية والتشغيل الآمن.

تصميم المكونات وتأثيرها على الأداء

تؤثر جودة المكونات الفردية بشكل مباشر وكبير على الأداء العام للفرن وموثوقيته والجودة النهائية للمنتج المعالج.

الدور الحاسم للمنطقة الساخنة

تعتبر عناصر التسخين سيئة التصميم أو التركيب مصدرًا رئيسيًا للفشل. يمكن أن تؤدي إلى تسخين غير موحد، مما يضر بسلامة الأجزاء المعالجة حراريًا ويمكن أن يتلف مكونات المنطقة الساخنة الهامة الأخرى بمرور الوقت.

التكوين الأفقي مقابل الرأسي

يؤثر التوجه المادي للفرن على خصائصه التشغيلية. غالبًا ما تُشيد الأفران الأفقية بتصميمها المدمج وسهولة تحميلها.

من ناحية أخرى، يمكن أن توفر الأفران الرأسية تجانسًا فائقًا لدرجة الحرارة لأشكال حمولة معينة وتسهل وضع المزدوجات الحرارية في المناطق التي يصعب الوصول إليها، مما يضمن تحكمًا أكثر دقة في العملية.

أهمية تكامل النظام

فرن التفريغ عالي الأداء هو أكثر من مجموع أجزائه. تأتي الكفاءة الحقيقية والتكرارية من مدى تكامل أنظمة التفريغ والتدفئة والتبريد والتحكم فيها، مما يسمح بدورات سريعة ونتائج دقيقة.

مطابقة المكونات لتطبيقك

عند تقييم فرن التفريغ، ضع في اعتبارك كيف تتوافق أنظمته مع أهدافك التشغيلية الأساسية.

• إذا كان تركيزك الأساسي هو دقة العملية وقابليتها للتكرار: فإن جودة نظام التحكم في درجة الحرارة، بما في ذلك عدد وموضع المزدوجات الحرارية، أمر بالغ الأهمية.
• إذا كان تركيزك الأساسي هو الإنتاجية العالية: انتبه جيدًا لكفاءة نظام ضخ التفريغ وقوة نظام تبريد إخماد الغاز، حيث تحدد هذه العوامل أوقات الدورة.
• إذا كان تركيزك الأساسي هو المرونة التشغيلية: ابحث عن فرن مزود بأنظمة تحكم متطورة تسمح ببرمجة سهلة لوصفات المعالجة الحرارية المعقدة لمجموعة متنوعة من المواد.

في النهاية، يساعدك فهم كيفية مساهمة كل نظام في الكل على اختيار وتشغيل فرن يقدم نتائج متسقة وعالية الجودة.

جدول الملخص:

المكون	الوظيفة الأساسية	الميزات الرئيسية
غرفة التفريغ	وعاء محكم لحمولة العمل	باب مفصلي، يتحمل الضغط/درجة الحرارة العالية
نظام ضخ التفريغ	يخلق بيئة ضغط منخفض	مضخات متعددة المراحل، قياس التفريغ
نظام التدفئة	يرفع درجة الحرارة بشكل موحد	عناصر تسخين، مزدوجات حرارية، تحكم دقيق
نظام التبريد	تبريد متحكم فيه بعد التسخين	إخماد غاز خامل، مبادل حراري، تدوير بالمروحة
أنظمة التحكم	الأتمتة والتكامل	وحدات تحكم كهربائية/هوائية، تكرارية العملية
