في جوهره، الترسيب الفيزيائي للبخار (PVD) هو طريقة لإنشاء أغشية رقيقة عن طريق النقل المادي للمادة من مصدر صلب إلى ركيزة على أساس ذرة بذرة. تحدث هذه العملية داخل فراغ وتعتمد على آليات فيزيائية بحتة - مثل التسخين أو القصف - لتحويل المادة الصلبة إلى بخار، والذي يتكثف بعد ذلك على السطح المستهدف لتكوين الفيلم. على عكس الطرق الكيميائية، لا تحدث تفاعلات كيميائية أساسية لإنشاء المادة النهائية.
المبدأ المركزي لـ PVD هو تحول طور فيزيائي: يتم تحويل مادة صلبة إلى بخار غازي، ونقلها عبر فراغ، وتكثيفها مرة أخرى إلى غشاء صلب رقيق على ركيزة. إنه نقل مادي مباشر، وليس تخليقًا كيميائيًا.
عملية PVD الأساسية: رحلة من ثلاث خطوات
تخضع جميع تقنيات PVD، من التبخير إلى الرش بالبصق، لنفس الخطوات الأساسية الثلاث. يعد فهم هذا التسلسل مفتاحًا لفهم العملية برمتها.
الخطوة 1: توليد البخار (المصدر)
الخطوة الأولى هي إنشاء بخار من مادة المصدر الصلبة التي ترغب في ترسيبها. يتم تحقيق ذلك عن طريق إضفاء طاقة كافية على ذرات المصدر لتحريرها من حالتها الصلبة.
الطريقتان الرئيسيتان لهذا هما التبخير الحراري (تسخين المادة حتى تغلي أو تتسامى) والرش بالبصق (قصف المصدر بأيونات عالية الطاقة، والتي تقذف الذرات ماديًا من السطح).
الخطوة 2: نقل البخار (العبور)
بمجرد تحريرها، تسافر الذرات أو الجزيئات من المصدر إلى الركيزة. يجب أن تحدث مرحلة النقل هذه في بيئة تفريغ عالية.
التفريغ أمر بالغ الأهمية لأنه يزيل جزيئات الغاز الأخرى (مثل الهواء) التي يمكن أن تصطدم بذرات البخار وتشتتها. يضمن هذا مسار "خط الرؤية" من المصدر إلى الركيزة، مما يؤدي إلى غشاء أكثر تجانسًا ونقاءً.
الخطوة 3: التكثيف ونمو الفيلم (الترسيب)
عندما تصل ذرات البخار إلى الركيزة - التي عادة ما يتم الاحتفاظ بها في درجة حرارة منخفضة - فإنها تفقد الطاقة وتتكثف مرة أخرى إلى حالة صلبة.
لا يحدث هذا التكثيف دفعة واحدة. تتنوي الذرات في نقاط مختلفة على السطح، مكونة "جزرًا" تنمو وتندمج حتى يتشكل غشاء رقيق مستمر. تعتمد الخصائص النهائية لهذا الفيلم بشكل كبير على ظروف الترسيب.
PVD مقابل الترسيب الكيميائي للبخار (CVD): التمييز الرئيسي
يتم فهم مبادئ PVD بشكل أفضل عند مقارنتها بنظيرتها الكيميائية، الترسيب الكيميائي للبخار (CVD). الفرق أساسي.
PVD: تحول فيزيائي
كما هو موضح، PVD هي عملية فيزيائية. فكر في الأمر مثل بخار الماء من غلاية يتكثف على نافذة باردة. المادة (الماء) لا تغير هويتها الكيميائية؛ إنها تغير حالتها الفيزيائية فقط من غاز إلى سائل. يعمل PVD على هذا المبدأ نفسه، ولكن مع مواد صلبة تتغير من صلب إلى بخار وعودة إلى صلب.
CVD: تفاعل كيميائي
على النقيض من ذلك، يعتمد CVD على التفاعلات الكيميائية. في هذه العملية، يتم إدخال غاز (أو غازات) بادئة تفاعلية واحدة أو أكثر في غرفة. تتفاعل هذه الغازات على سطح الركيزة، ويكون المنتج الصلب لهذا التفاعل هو الغشاء الرقيق. يتم تصنيع مادة جديدة مباشرة على السطح.
المزالق والاعتبارات الشائعة
الطبيعة الفيزيائية لـ PVD تخلق مزايا وقيودًا مميزة تعد حاسمة لفهمها من أجل التطبيق الناجح.
قيود خط الرؤية
نظرًا لأن البخار يسافر في خط مستقيم من المصدر، فإن PVD هي عملية اتجاهية، عملية خط رؤية. هذا يجعل من الصعب طلاء الأشكال المعقدة ثلاثية الأبعاد ذات التجاويف أو الأسطح المخفية بشكل موحد.
أهمية التفريغ
ترتبط جودة فيلم PVD ارتباطًا مباشرًا بجودة التفريغ. يمكن أن يؤدي التفريغ الضعيف إلى التلوث من الغازات المتبقية، مما يؤدي إلى أغشية ذات التصاق ضعيف وخصائص متغيرة وعيوب. يعد تحقيق التفريغ العالي والحفاظ عليه تحديًا تشغيليًا أساسيًا.
نقاء الركيزة والمادة
تنقل عملية PVD مادة المصدر بدقة إلى الركيزة. هذا يعني أن أي شوائب في مادة المصدر سيتم دمجها في الفيلم النهائي. وبالمثل، يجب أن يكون سطح الركيزة نظيفًا للغاية لضمان الالتصاق والنمو المناسبين للفيلم.
اتخاذ الخيار الصحيح لهدفك
يتيح لك فهم هذه المبادئ الأساسية مواءمة عملية PVD مع أهدافك التقنية المحددة.
- إذا كان تركيزك الأساسي هو طلاء كائن ثلاثي الأبعاد معقد بشكل موحد: كن على دراية بقيود خط الرؤية لـ PVD وفكر في تدوير الركيزة أو طرق بديلة مثل CVD.
- إذا كان تركيزك الأساسي هو إنشاء فيلم نقي للغاية من سبيكة معينة: يعد PVD خيارًا ممتازًا، بشرط استخدام مادة مصدر عالية النقاء والحفاظ على فراغ عالي الجودة.
- إذا كان تركيزك الأساسي هو ترسيب مادة لا يمكن تبخيرها بسهولة: غالبًا ما يُفضل الرش بالبصق على التبخير الحراري، لأنه يمكن أن يقذف الذرات ماديًا من أي مادة صلبة تقريبًا.
- إذا كان تركيزك الأساسي هو الترسيب في درجات حرارة منخفضة للركائز الحساسة: غالبًا ما يكون PVD مفيدًا لأنه، على عكس العديد من عمليات CVD، يمكن إجراؤه في درجات حرارة منخفضة نسبيًا.
في نهاية المطاف، يبدأ إتقان ترسيب الأغشية الرقيقة بإدراك أن PVD هو في الأساس عملية نقل مادي متحكم فيه.
جدول الملخص:
| خطوة المبدأ | الإجراء الرئيسي | العامل الحاسم |
|---|---|---|
| 1. توليد البخار | تحرير الذرات من المصدر الصلب (التبخير/الرش بالبصق) | طريقة إدخال الطاقة (حرارية أو حركية) |
| 2. نقل البخار | تسافر الذرات من المصدر إلى الركيزة | بيئة التفريغ العالي (مسار خط الرؤية) |
| 3. التكثيف ونمو الفيلم | تتكثف الذرات وتشكل غشاءً رقيقًا صلبًا | درجة حرارة الركيزة وظروف السطح |
هل أنت مستعد لتحقيق نتائج فائقة في أغشية الرقائق في مختبرك؟ تتخصص KINTEK في معدات ومواد PVD عالية الأداء، مما يوفر الدقة والنقاء الذي يتطلبه بحثك. يمكن لخبرائنا مساعدتك في اختيار النظام المثالي لموادك وركائزك المحددة. اتصل بفريقنا اليوم لمناقشة احتياجاتك من PVD والارتقاء بقدراتك في الطلاء!

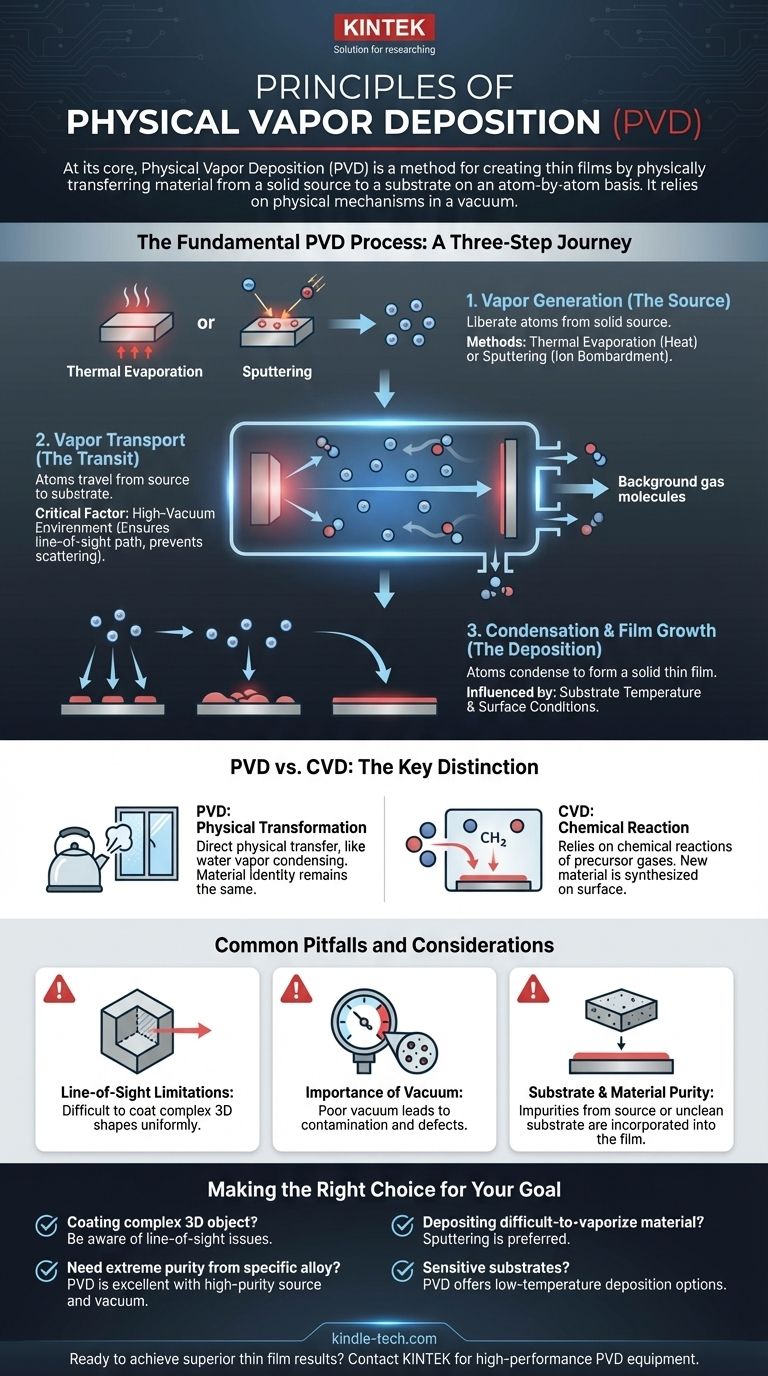

دليل مرئي
