الترسيب الفيزيائي للبخار (PVD) عبارة عن مجموعة من التقنيات القائمة على التفريغ المستخدمة لترسيب الأغشية الرقيقة على الركائز.تتضمن هذه الطرق تحويل مادة صلبة أو سائلة إلى طور بخار يتكثف بعد ذلك على سطح مستهدف لتشكيل طبقة رقيقة.تُستخدم تقنيات التبخير بالطباعة بالرقائق الكهروضوئية على نطاق واسع في الصناعات التي تتطلب طلاءات دقيقة وعالية الجودة للتطبيقات الميكانيكية أو البصرية أو الكيميائية أو الإلكترونية.وتشمل أكثر الطرق شيوعًا للتقنية الكهروضوئية الببتكرية الطلاء بالطباعة بالرقائق الكهروضوئية (PVD) والتبخير الحراري والتبخير بالحزمة الإلكترونية والترسيب النبضي بالليزر (PLD) والترسيب القوسي الكاثودي.وتتميز كل تقنية بآليات وتطبيقات فريدة من نوعها، مما يجعل الترسيب بالطباعة بالطباعة بالرقائق الفسفورية عملية متعددة الاستخدامات وأساسية في التصنيع الحديث وعلوم المواد.
شرح النقاط الرئيسية:
-

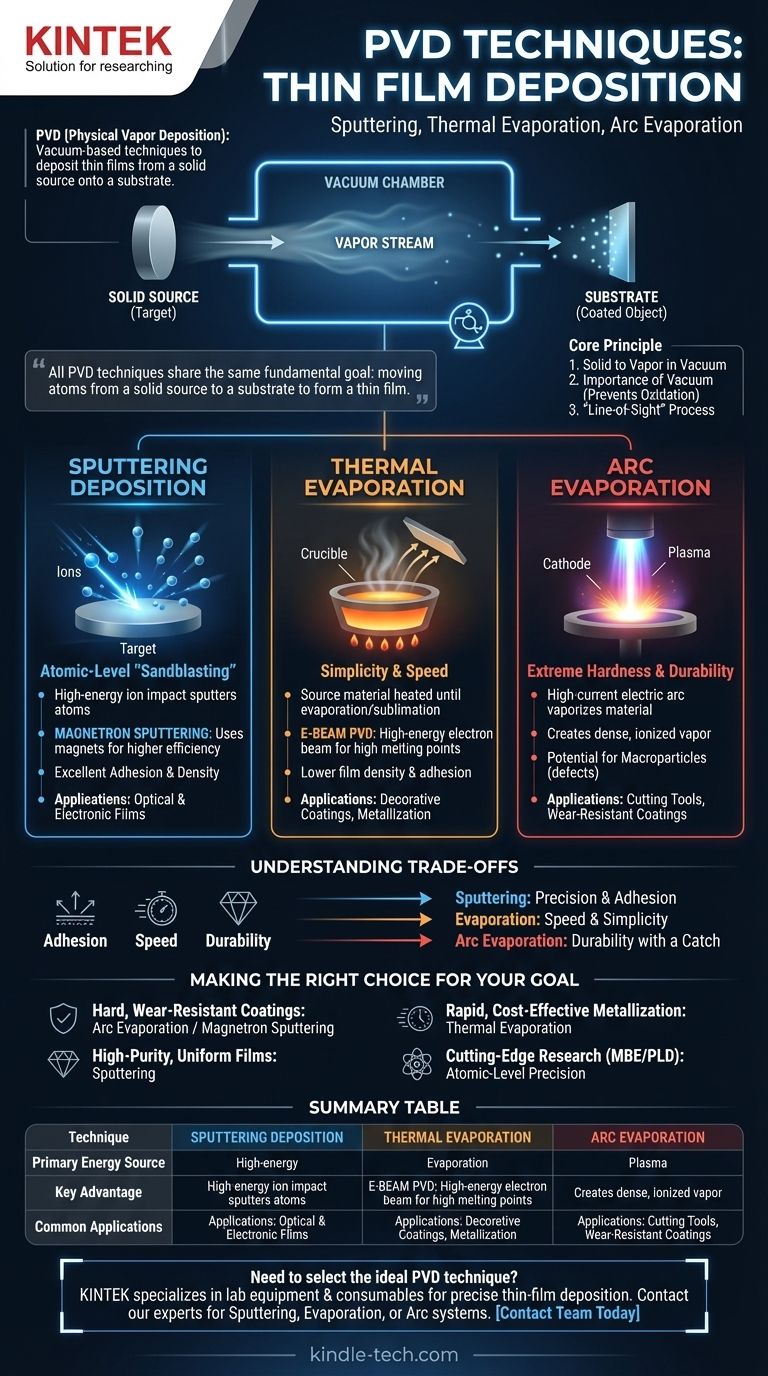

لمحة عامة عن تقنيات التفريغ الكهروضوئي الشخصي:
- PVD عبارة عن مجموعة من طرق الترسيب بالتفريغ الفراغي التي تنقل المادة من طور مكثف (صلب أو سائل) إلى طور بخار ثم تعود إلى طبقة رقيقة على ركيزة.
- تُستخدم هذه التقنيات لإنشاء أغشية رقيقة ذات خصائص ميكانيكية أو بصرية أو كيميائية أو إلكترونية محددة.
- تُجرى عمليات التفريغ الكهروضوئي الشخصي في بيئات مفرغة من الهواء لتقليل التلوث وضمان التحكم الدقيق في خصائص الفيلم.
-
تقنيات PVD الشائعة:
-
الاخرق:
- يتضمن الاخرق قصف المادة المستهدفة بأيونات عالية الطاقة (عادةً من البلازما) لإزاحة الذرات من سطح الهدف.
- ثم تترسب الذرات المقذوفة على الركيزة لتكوين طبقة رقيقة.
- وتستخدم هذه الطريقة على نطاق واسع بسبب قدرتها على ترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والسيراميك، مع التصاق وتوحيد ممتازين.
-
التبخير الحراري:
- في التبخير الحراري، يتم تسخين المادة المستهدفة إلى نقطة تبخيرها باستخدام التسخين المقاوم أو أشعة الإلكترون.
- ثم تتكثف المادة المتبخرة على الركيزة لتشكيل طبقة رقيقة.
- هذه التقنية بسيطة وفعالة من حيث التكلفة ولكنها تقتصر عادةً على المواد ذات درجات انصهار منخفضة نسبيًا.
-
التبخير بالشعاع الإلكتروني (الشعاع الإلكتروني):
- يستخدم التبخير بالحزمة الإلكترونية شعاعًا إلكترونيًا مركزًا لتسخين وتبخير المادة المستهدفة.
- هذه الطريقة مناسبة للمواد ذات درجات انصهار عالية وتسمح بالتحكم الدقيق في معدلات الترسيب وسماكة الطبقة.
-
الترسيب النبضي بالليزر (PLD):
- تنطوي تقنية PLD على استخدام نبضة ليزر عالية الطاقة لاستئصال المواد من الهدف، مما يخلق عمود بخار يترسب على الركيزة.
- هذه التقنية مفيدة بشكل خاص لترسيب المواد المعقدة، مثل الأكاسيد والموصلات الفائقة، بدقة متكافئة عالية.
-
الترسيب بالقوس الكاثودي:
- في هذه الطريقة، يتم استخدام قوس كهربائي لتبخير المواد من هدف الكاثود.
- وتشكل المادة المتبخرة بلازما تترسب بعد ذلك على الركيزة.
- يشتهر الترسيب القوسي الكاثودي بإنتاج طلاءات كثيفة وعالية الجودة ولكن يمكن أن يولد جسيمات كبيرة تؤثر على جودة الفيلم.
-
الاخرق:
-
المكونات والعمليات الرئيسية في الترسيب الكاثودي القوسي الكاثودي:
-
:: بيئة الفراغ:
- تُجرى عمليات التفريغ بالرقائق بالانبعاثات الكهروضوئية في غرف تفريغ الهواء لتقليل الغازات الخلفية التي يمكن أن تتداخل مع عملية الترسيب.
- ويؤدي خفض الضغط إلى تقليل التفاعلات الكيميائية بين المواد المتبخرة والغازات المتبقية إلى الحد الأدنى، مما يضمن الحصول على أغشية عالية النقاء.
-
تبخير المواد:
- يتم تبخير المادة المستهدفة باستخدام طرق مثل التسخين أو التبخير بالرش أو الاستئصال بالليزر.
- يعتمد اختيار طريقة التبخير على خصائص المادة وخصائص الفيلم المرغوبة.
-
ترسيب الفيلم:
- يتم نقل المادة المتبخرة عبر بيئة التفريغ أو البلازما وتتكثف على الركيزة.
- يتم التحكم في معدل الترسيب وسُمك الفيلم باستخدام أدوات مثل أجهزة مراقبة معدل بلورات الكوارتز.
-
تحضير الركيزة:
- وغالبًا ما يتم تنظيف الركائز ومعالجتها لتحسين الالتصاق وجودة الطبقة.
- قد تشمل المعالجات السطحية التنظيف بالبلازما أو تطبيق طبقات معززة للالتصاق.
-
:: بيئة الفراغ:
-
تطبيقات تقنيات PVD:
-
الطلاءات الميكانيكية:
- تُستخدم تقنية PVD لترسيب الطلاءات الصلبة المقاومة للتآكل (مثل نيتريد التيتانيوم) على الأدوات والقوالب ومكونات الماكينات.
-
الطلاءات البصرية:
- يتم تطبيق الأغشية الرقيقة ذات الخصائص البصرية المحددة، مثل الطلاءات المضادة للانعكاس أو العاكسة على العدسات والمرايا وشاشات العرض.
-
الطلاءات الإلكترونية وأشباه الموصلات:
- تُستخدم تقنية PVD لترسيب الطبقات الموصلة أو العازلة أو شبه الموصلة في الإلكترونيات الدقيقة وأشباه الموصلات.
-
الطلاءات الزخرفية:
- تُستخدم الطلاءات بالطباعة بالطباعة بالطباعة الفيزيائية الفائقة البوليڤينيل على المنتجات الاستهلاكية (مثل الساعات والمجوهرات وزخارف السيارات) لتحسين المظهر والمتانة.
-
الطلاءات الميكانيكية:
-
مزايا تقنية PVD:
- أغشية عالية الجودة وكثيفة ومتماسكة.
- تحكم دقيق في تركيبة الفيلم وسماكته وخصائصه.
- صديقة للبيئة مقارنة ببعض طرق الترسيب الكيميائي.
- التوافق مع مجموعة واسعة من المواد والركائز.
-
التحديات والاعتبارات:
- ارتفاع المعدات والتكاليف التشغيلية بسبب متطلبات التفريغ.
- معدلات ترسيب محدودة مقارنة ببعض تقنيات ترسيب البخار الكيميائي (CVD).
- احتمالية وجود عيوب، مثل الجسيمات الكبيرة في الترسيب القوسي الكاثودي أو الطلاءات غير المتساوية في التبخير الحراري.
من خلال فهم هذه النقاط الرئيسية، يمكن لمشتري المعدات والمواد الاستهلاكية اتخاذ قرارات مستنيرة بشأن اختيار تقنية PVD المناسبة لتطبيقهم المحدد، مما يضمن الأداء الأمثل والفعالية من حيث التكلفة.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| تقنيات PVD الشائعة | التبخير بالرش، والتبخير الحراري، والتبخير بالحزمة الإلكترونية، والتبخير بالحزمة الإلكترونية، والتبخير بالتقنية الكاثودية |
| المكونات الرئيسية | بيئة التفريغ، وتبخير المواد، وترسيب الأغشية، وإعداد الركيزة |
| التطبيقات | الطلاءات الميكانيكية والبصرية والإلكترونية والزخرفية |
| المزايا | أفلام عالية الجودة، وتحكم دقيق، وصديقة للبيئة، وتوافق المواد |
| التحديات | التكاليف المرتفعة، ومعدلات الترسيب المحدودة، والعيوب المحتملة |
