ما هو التأثير الحراري عن طريق التبخير؟ دليل مبسط لترسيب الأغشية الرقيقة

في جوهره، التبخير الحراري هو تقنية ترسيب بالفراغ حيث يتم تسخين مادة حتى تتحول إلى بخار، ثم ينتقل هذا البخار ويتكثف على سطح أبرد لتشكيل طبقة رقيقة جدًا. إنها واحدة من أبسط وأقدم الطرق لإنشاء طبقات رقيقة على ركيزة، وهي تعمل وظيفيًا بشكل مشابه لكيفية تكثف البخار من غلاية تغلي على نافذة باردة.

يعد التبخير الحراري تقنية أساسية لترسيب الأغشية الرقيقة من المواد ذات نقطة الانصهار المنخفضة. ميزته الأساسية هي البساطة، ولكن هذا يأتي مع مفاضلات كبيرة في نقاء الفيلم وجودته مقارنة بالطرق الأكثر تقدمًا.

كيف يعمل التبخير الحراري

المبدأ الأساسي: التبخير

تبدأ العملية بوضع المادة المصدر، وغالبًا ما تكون معدنًا مثل الألومنيوم أو الفضة، في وعاء يسمى البوتقة. يتم تسخين هذه البوتقة، عادةً عن طريق تمرير تيار كهربائي كبير من خلالها، مما يؤدي إلى ارتفاع درجة حرارتها بشكل كبير.

عندما تسخن المادة المصدر، تكتسب ذراتها طاقة كافية للانفصال عن المادة الرئيسية والدخول في حالة غازية، مما يخلق بخارًا.

دور الفراغ

تتم هذه العملية بأكملها داخل غرفة تفريغ عالية. الفراغ ضروري لأنه يزيل الهواء وجزيئات الغاز الأخرى التي قد تتداخل مع الذرات المتبخرة.

يضمن هذا أن المادة المتبخرة يمكن أن تسافر مباشرة إلى الركيزة المستهدفة دون الاصطدام بجزيئات أخرى أو التفاعل معها، وهو مفهوم يُعرف باسم "متوسط المسار الحر" الطويل.

الخطوة النهائية: التكثيف

يسافر البخار المتكون عبر الفراغ ويصطدم في النهاية بركيزة أبرد (الجسم المراد تغطيته). عند التلامس، تفقد ذرات البخار طاقتها بسرعة، وتبرد، وتتصلب، وتتكثف لتشكل فيلمًا صلبًا رقيقًا على سطح الركيزة.

أين تتفوق هذه الطريقة

البساطة والمتانة

باعتبارها واحدة من أقدم تقنيات الطلاء بالفراغ، تحظى التبخير الحراري بالتقدير لتصميمها وعملياتها المباشرة. المعدات بشكل عام أقل تعقيدًا وأكثر فعالية من حيث التكلفة من أنظمة الترسيب الفيزيائي للبخار (PVD) الأخرى.

مثالية لمعادن معينة

هذه التقنية فعالة للغاية لترسيب المواد ذات نقاط الانصهار والغليان المنخفضة نسبيًا. وتستخدم بشكل شائع للمعادن مثل الألومنيوم والفضة والذهب.

التطبيقات الصناعية الرئيسية

يعد التبخير الحراري عملية أساسية لتطبيقات محددة حيث لا تكون قيوده حرجة. ويشمل ذلك إنشاء الأقطاب الكهربائية المعدنية في شاشات OLED والخلايا الشمسية والترانزستورات ذات الأغشية الرقيقة.

فهم المفاضلات والقيود

التلوث والشوائب

أحد العيوب الكبيرة للتبخير الحراري هو احتمال التلوث. يمكن للبوتقة الساخنة أو عنصر التسخين أيضًا إطلاق جزيئات تختلط ببخار المادة المصدر، مما يؤدي إلى أعلى مستويات الشوائب بين طرق PVD الشائعة.

جودة فيلم أقل

تميل الأفلام المنتجة عن طريق التبخير الحراري إلى أن تكون ذات كثافة أقل وإجهاد داخلي أعلى مقارنة بتلك الناتجة عن عمليات أكثر نشاطًا مثل الرش. في حين أنه يمكن تحسين ذلك في بعض الأحيان باستخدام تقنيات ثانوية، إلا أن الجودة الأساسية غالبًا ما تكون أقل.

اختيار محدود للمواد

الاعتماد على التسخين البسيط يجعل هذه الطريقة غير مناسبة للمواد التي تتطلب درجات حرارة عالية جدًا للتبخير. المعادن المقاومة للحرارة (مثل التنغستن أو الموليبدينوم) والعديد من السيراميك لا يمكن ترسيبها بفعالية باستخدام هذه التقنية.

اتخاذ الخيار الصحيح لهدفك

عند اختيار طريقة الترسيب، يعتمد القرار على خصائص الفيلم المطلوبة والمادة المستخدمة.

• إذا كان تركيزك الأساسي هو طلاء بسيط وفعال من حيث التكلفة لمعدن ذي نقطة انصهار منخفضة: يعد التبخير الحراري خيارًا ممتازًا وعمليًا للغاية.
• إذا كان تركيزك الأساسي هو تحقيق نقاء عالٍ أو كثافة عالية أو متانة فائقة للفيلم: يجب عليك استكشاف تقنيات أكثر تقدمًا مثل تبخير الحزمة الإلكترونية أو الرش.
• إذا كنت بحاجة إلى ترسيب معادن مقاومة للحرارة أو مركبات معقدة: التبخير الحراري ليس طريقة مناسبة، وهناك حاجة إلى عمليات PVD أخرى.

يعد فهم المفاضلات الأساسية بين البساطة والأداء هو المفتاح للاستفادة من هذه التكنولوجيا بفعالية.

جدول الملخص:

الجانب	الميزة	القيود
العملية	بسيطة، قوية، فعالة من حيث التكلفة	نقاء وكثافة أقل للفيلم
المواد	مثالية للألومنيوم والفضة والذهب (ذات نقطة انصهار منخفضة)	غير مناسبة للمعادن/السيراميك المقاومة للحرارة
التطبيقات	أقطاب OLED، الخلايا الشمسية، الترانزستورات ذات الأغشية الرقيقة	ليست للاحتياجات ذات النقاء العالي أو المتانة العالية

هل تحتاج إلى نظام تبخير حراري موثوق لمختبرك؟ تتخصص KINTEK في المعدات والمواد الاستهلاكية عالية الجودة للمختبرات لترسيب الأغشية الرقيقة. سواء كنت تقوم بطلاء أقطاب لشاشات OLED أو تطوير خلايا شمسية، فإن حلولنا تضمن أداءً فعالاً من حيث التكلفة. اتصل بنا اليوم

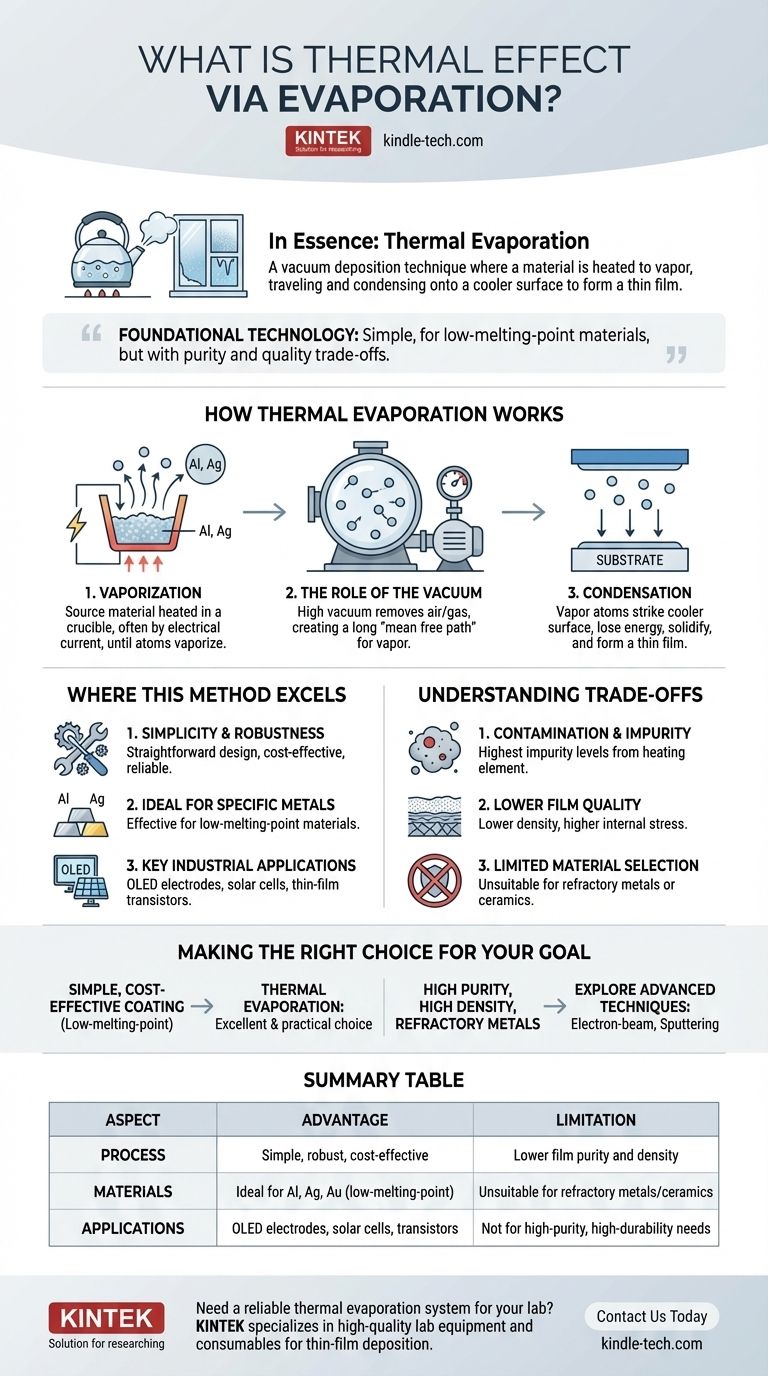

دليل مرئي
