بشكل أساسي، الترسيب الفيزيائي للبخار (PVD) هو عملية تعتمد على التفريغ تقوم بنقل المواد فيزيائيًا من مصدر صلب، ذرة بذرة، على سطح لإنشاء طبقة رقيقة أو طلاء. يمكن تقسيم العملية بأكملها إلى أربع مراحل أساسية: توليد بخار من مادة مصدر، نقل هذا البخار إلى ركيزة، تفاعله اختياريًا مع الغازات، وأخيرًا، ترسيبه كفيلم صلب.
المبدأ الأساسي لـ PVD ليس تفاعلًا كيميائيًا، بل هو تفاعل فيزيائي. يتضمن أخذ مادة صلبة، وتحويلها إلى بخار داخل فراغ، والسماح لها بالتكثف على سطح مكون، لتشكيل طلاء عالي الأداء.
عملية PVD: تفصيل خطوة بخطوة
تُجرى عملية PVD دائمًا داخل غرفة تفريغ. هذه البيئة المتحكم بها حاسمة لأنها تزيل الغازات الجوية التي يمكن أن تتفاعل مع مادة الطلاء وتلوثها.
الخطوة 1: توليد البخار (التبخير/الاجتثاث)
الخطوة الأولى هي تحويل مادة مصدر صلبة، تُعرف باسم الهدف، إلى حالة غازية أو بخارية. هذا تحول فيزيائي بحت.
يتم تحقيق ذلك باستخدام طاقة عالية لإزاحة الذرات من الهدف. تحدد الطريقة المحددة المستخدمة نوع PVD، حيث الفئتان الأكثر شيوعًا هما التبخير والرشاش.
الخطوة 2: نقل البخار
بمجرد تحرير الذرات من الهدف، تنتقل عبر غرفة التفريغ باتجاه الجزء المراد طلاؤه، والذي يسمى الركيزة.
تحدث مرحلة النقل هذه في خط مستقيم، وهي خاصية تُعرف باسم خط الرؤية. تضمن بيئة التفريغ عدم اصطدام الذرات بجزيئات الهواء، مما قد يعيق مسارها ويدخل الشوائب.
الخطوة 3: التفاعل (اختياري)
في العديد من تطبيقات PVD المتقدمة، تُستخدم مرحلة النقل هذه لإنشاء مواد مركبة محددة. يتم إدخال غاز تفاعلي، مثل النيتروجين أو الأكسجين، بدقة في الغرفة.
تتفاعل ذرات المعدن المتبخر مع هذا الغاز في منتصف الرحلة أو على سطح الركيزة. هكذا تتشكل طلاءات مثل نيتريد التيتانيوم (TiN) المتين ذو اللون الذهبي أو أكسيد الألومنيوم (Al2O3) المقاوم للتآكل.
الخطوة 4: الترسيب
أخيرًا، يصل تيار المادة المتبخرة إلى الركيزة ويتكثف مرة أخرى إلى حالة صلبة.
يتراكم هذا، ذرة بذرة، لتشكيل طبقة رقيقة، كثيفة، وعالية الالتصاق. يتم مراقبة سمك هذا الفيلم والتحكم فيه بعناية أثناء العملية، غالبًا باستخدام جهاز مراقبة بلوري كوارتز لضمان استيفائه للمواصفات الدقيقة.
طرق PVD الرئيسية: التبخير مقابل الرشاش
بينما توجد العديد من أنواع PVD، إلا أنها تقع بشكل أساسي في فئتين بناءً على كيفية توليد البخار.
التبخير
في التبخير الحراري أو بواسطة شعاع الإلكترون، يتم تسخين المادة المستهدفة في الفراغ حتى تغلي وتتبخر، تمامًا كما يخلق غليان الماء بخارًا. ثم ينتقل هذا البخار ويتكثف على الركيزة. هذه الطريقة أسرع وأبسط بشكل عام.
الرشاش
في الرشاش، بدلاً من الحرارة، يتم إنشاء بلازما في الغرفة. يتم تسريع أيونات عالية الطاقة من هذه البلازما لقصف الهدف، مما يؤدي إلى إزاحة الذرات فيزيائيًا مثل آلة السفع الرملي. توفر هذه الطريقة التصاقًا وتوحيدًا ممتازًا للفيلم.
فهم المفاضلات
PVD هي تقنية قوية، ولكن من الضروري فهم خصائصها وقيودها المتأصلة لتطبيقها بشكل صحيح.
الحاجة إلى فراغ عالٍ
يعد تحقيق والحفاظ على فراغ عالٍ أمرًا أساسيًا لـ PVD. يتطلب هذا معدات ضخ متخصصة، وغالبًا ما تكون باهظة الثمن. يمنع الفراغ التلوث ويسمح للبخار بالانتقال دون عوائق.
الترسيب بخط الرؤية
نظرًا لأن الذرات المتبخرة تنتقل في خط مستقيم، فإن PVD هي عملية خط الرؤية. لن يتم طلاء مناطق الأجزاء المعقدة التي تكون "في الظل" بالتساوي بدون تركيبات متطورة تدور الجزء أثناء الترسيب.
درجة حرارة الركيزة
بينما يعتبر PVD عملية "باردة" مقارنة بطرق مثل الترسيب الكيميائي للبخار (CVD)، لا يزال بإمكان الركيزة أن تسخن بشكل كبير. يمكن أن يكون هذا عاملًا مقيدًا للمواد الحساسة للحرارة مثل بعض البلاستيك.
اتخاذ الخيار الصحيح لهدفك
يعتمد اختيار نهج PVD المناسب كليًا على النتيجة المرجوة لمكونك.
- إذا كان تركيزك الأساسي على النقاء العالي والأشكال الهندسية البسيطة: غالبًا ما يكون التبخير الحراري حلاً فعالاً من حيث التكلفة وسريعًا.
- إذا كان تركيزك الأساسي على أقصى قدر من المتانة وكثافة الفيلم: الرشاش هو الخيار الأفضل بسبب الطاقة العالية للذرات المترسبة، مما يخلق طلاءً أكثر قوة.
- إذا كان تركيزك الأساسي على إنشاء طلاء سيراميك محدد (مثل النيتريد): يجب عليك استخدام عملية PVD تفاعلية حيث يتم إدخال الغازات عمدًا أثناء مرحلة النقل.
- إذا كان تركيزك الأساسي على طلاء جسم ثلاثي الأبعاد معقد: يجب عليك التخطيط لتثبيت ودوران معقد للأجزاء للتغلب على طبيعة الترسيب بخط الرؤية.
من خلال فهم هذه الخطوات والمفاضلات الأساسية، يمكنك الاستفادة بفعالية من PVD لتحقيق مجموعة واسعة من تعديلات السطح عالية الأداء.
جدول الملخص:
| خطوة PVD | الإجراء الرئيسي | الغرض |
|---|---|---|
| 1. توليد البخار | تحويل الهدف الصلب إلى بخار | إنشاء مادة الطلاء في حالة غازية |
| 2. نقل البخار | تنتقل الذرات عبر الفراغ | نقل المواد إلى الركيزة دون تلوث |
| 3. التفاعل (اختياري) | إدخال غازات تفاعلية (مثل N₂) | تشكيل طلاءات مركبة مثل نيتريد التيتانيوم (TiN) |
| 4. الترسيب | تتكثف الذرات على الركيزة | بناء طبقة رقيقة كثيفة وملتصقة |
هل أنت مستعد لتعزيز موادك بطلاءات PVD عالية الأداء؟
في KINTEK، نحن متخصصون في توفير معدات المختبرات المتقدمة والمواد الاستهلاكية لعمليات الترسيب الفيزيائي للبخار الدقيقة. سواء كنت بحاجة إلى أنظمة رشاش لأقصى قدر من المتانة أو أدوات تبخير لتطبيقات عالية النقاء، فقد تم تصميم حلولنا لتلبية احتياجات مختبرك المحددة.
اتصل بخبرائنا اليوم لمناقشة كيف يمكن لتقنية PVD لدينا تحسين نتائج الطلاء لديك، وزيادة عمر المكونات، ودفع أبحاثك إلى الأمام.

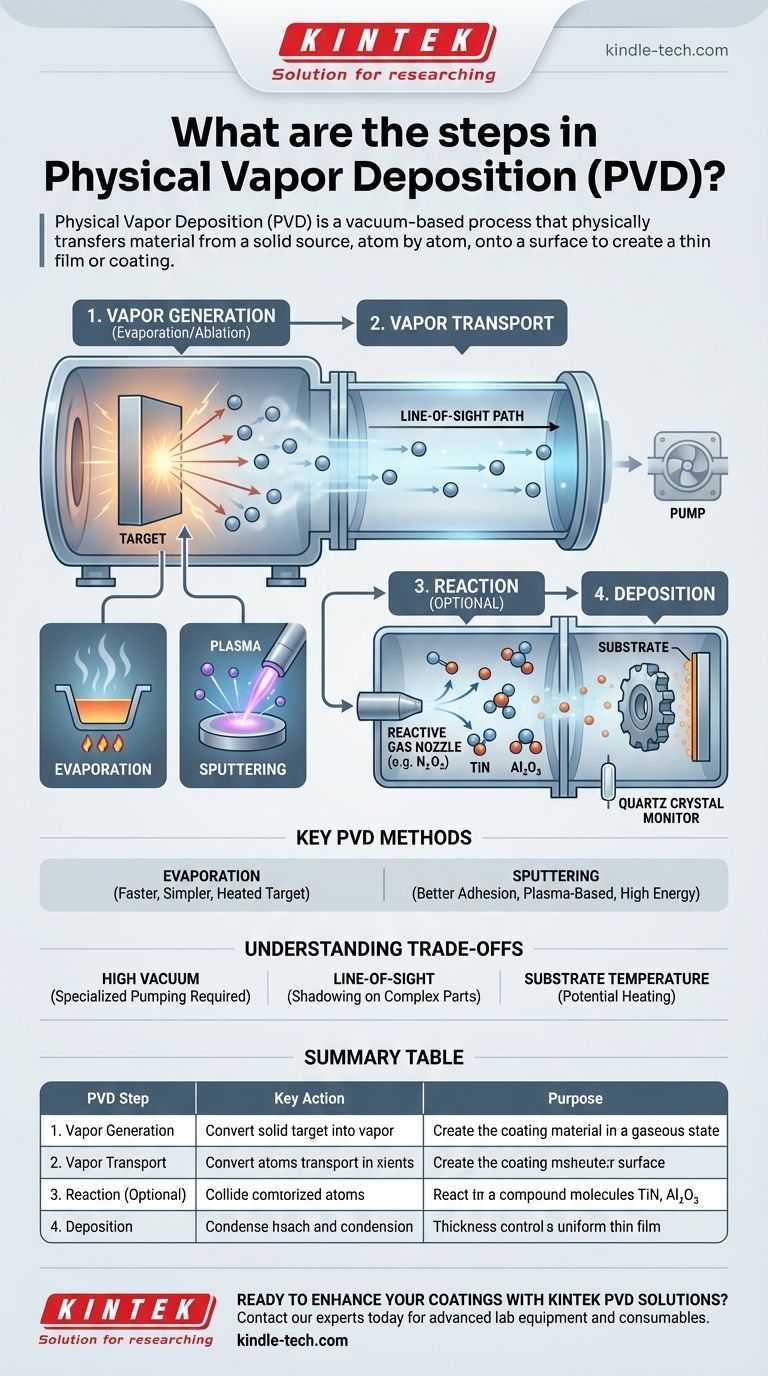

دليل مرئي
