ما هي طرق الترسيب الثلاث الشائعة المستخدمة في تصنيع أشباه الموصلات؟ اختر الطريقة المناسبة لشريحتك

في جوهرها، يعتمد تصنيع أشباه الموصلات على ثلاث طرق ترسيب رئيسية لبناء الطبقات المعقدة للشريحة الدقيقة: الترسيب الكيميائي للبخار (CVD)، والترسيب الفيزيائي للبخار (PVD)، وترسيب الطبقة الذرية (ALD). يستخدم الترسيب الكيميائي للبخار تفاعلات كيميائية من سلائف غازية لتكوين فيلم صلب، وينقل الترسيب الفيزيائي للبخار المادة ماديًا من مصدر إلى الرقاقة، ويبني ترسيب الطبقة الذرية الأفلام طبقة ذرية واحدة في كل مرة للحصول على دقة قصوى.

الخيار بين هذه الطرق ليس اعتباطيًا أبدًا. إنه قرار هندسي أساسي يوازن بين الحاجة إلى جودة الفيلم والتحكم في السماكة والتغطية مقابل القيود العملية لسرعة التصنيع والميزانية الحرارية. يعد فهم هذا التوازن مفتاحًا لفهم تصنيع الرقائق الحديثة.

المبدأ الأساسي: البناء من الذرة صعودًا

الترسيب هو عملية تطبيق أغشية رقيقة من مواد مختلفة على رقاقة شبه موصلة. فكر في الأمر كطلاء، ولكن على مقياس ذري، حيث تخدم كل طبقة غرضًا محددًا في الدائرة الإلكترونية النهائية للشريحة.

يمكن أن تكون هذه الطبقات عازلة (مثل ثاني أكسيد السيليكون)، أو موصلة (مثل النحاس أو الألومنيوم)، أو شبه موصلة (مثل السيليكون المشوب). يتم اختيار الطريقة المستخدمة لترسيب كل طبقة بناءً على خصائص المادة ودورها في بنية الجهاز.

الطريقة 1: الترسيب الكيميائي للبخار (CVD)

الترسيب الكيميائي للبخار هو تقنية متعددة الاستخدامات وشائعة الاستخدام لإنشاء أغشية موحدة وعالية الجودة. إنه بمثابة العمود الفقري لترسيب العديد من الطبقات العازلة وشبه الموصلة في الشريحة.

كيف يعمل الترسيب الكيميائي للبخار (CVD)

في عملية الترسيب الكيميائي للبخار، توضع الرقاقة في غرفة تفاعل ويتم تسخينها. ثم يتم إدخال غازات سلائف متطايرة، تحتوي على الذرات اللازمة للفيلم النهائي. تتفاعل هذه الغازات أو تتحلل على سطح الرقاقة الساخن، تاركة وراءها طبقة رقيقة صلبة.

الخصائص الرئيسية

الميزة الأساسية للترسيب الكيميائي للبخار هي قدرته على إنشاء أغشية متوافقة للغاية. هذا يعني أنه يمكنه طلاء الهياكل ثلاثية الأبعاد المعقدة بشكل موحد، وهو أمر ضروري مع تقلص الترانزستورات وزيادة تعقيدها.

التنويعات الشائعة: الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) والترسيب الكيميائي للبخار منخفض الضغط (LPCVD)

تتضمن فئة الترسيب الكيميائي للبخار الواسعة العديد من التقنيات المتخصصة:

• الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD): تستخدم هذه الطريقة بلازما غنية بالطاقة لدفع التفاعلات الكيميائية. يسمح هذا بحدوث الترسيب عند درجات حرارة أقل بكثير، وهو أمر بالغ الأهمية لمنع تلف المكونات المصنعة مسبقًا على الرقاقة.
• الترسيب الكيميائي للبخار منخفض الضغط (LPCVD): من خلال العمل في فراغ شبه تام، يقلل الترسيب الكيميائي للبخار منخفض الضغط من التفاعلات غير المرغوب فيها في الطور الغازي. ينتج عن هذا أغشية ذات نقاء عالٍ جدًا وتوافق ممتاز عبر الرقاقة بأكملها.

الطريقة 2: الترسيب الفيزيائي للبخار (PVD)

الترسيب الفيزيائي للبخار، المعروف أيضًا بالرش، يختلف جوهريًا عن الترسيب الكيميائي للبخار. فبدلاً من التفاعل الكيميائي، يستخدم عملية فيزيائية لنقل المادة.

كيف يعمل الترسيب الفيزيائي للبخار (PVD)

يتم وضع "هدف" صلب مصنوع من مادة الترسيب المطلوبة (على سبيل المثال، معدن مثل الألومنيوم أو التيتانيوم) في غرفة تفريغ. يتم قذف أيونات عالية الطاقة، عادة من غاز خامل مثل الأرجون، على هذا الهدف. يؤدي القصف إلى إزالة الذرات فعليًا من الهدف، والتي تسافر بعد ذلك وتغطي الرقاقة.

الخصائص الرئيسية

الترسيب الفيزيائي للبخار هو عملية خط رؤية مباشر. تسافر الذرات المرشوشة في خط مستقيم نسبيًا، مثل الطلاء من علبة رذاذ. هذا يجعله ممتازًا لترسيب الأغشية على الأسطح المستوية ولكنه سيئ في طلاء الجدران الجانبية للخنادق العميقة أو التضاريس المعقدة. يستخدم على نطاق واسع لترسيب الطبقات المعدنية للأسلاك.

الطريقة 3: ترسيب الطبقة الذرية (ALD)

ترسيب الطبقة الذرية هو تقنية الترسيب الأكثر تقدمًا، ويوفر تحكمًا لا مثيل له في سماكة الفيلم وتوافقه. يمكن اعتباره نوعًا فرعيًا دقيقًا للغاية من الترسيب الكيميائي للبخار.

كيف يعمل ترسيب الطبقة الذرية (ALD)

يبني ترسيب الطبقة الذرية فيلمًا طبقة ذرية واحدة في كل مرة من خلال سلسلة من التفاعلات المحددة ذاتيًا.

1. يتم إدخال غاز بادئ، يتفاعل مع سطح الرقاقة لتكوين طبقة أحادية موحدة واحدة. لا يمكن أن يحدث المزيد من التفاعل.
2. يتم تطهير الغرفة لإزالة أي غاز بادئ زائد.
3. يتم إدخال غاز متفاعل ثانٍ، يتفاعل فقط مع الطبقة الأحادية من الخطوة الأولى لإكمال طبقة واحدة من الفيلم النهائي.
4. يتم تطهير الغرفة مرة أخرى، وتتكرر الدورة حتى يتم الوصول إلى السماكة المطلوبة.

الخصائص الرئيسية

النتيجة هي فيلم متوافق تمامًا مع تحكم في السماكة على المستوى الذري. في حين أن هذه الدقة لا مثيل لها، فإن العملية أبطأ بكثير من الترسيب الكيميائي للبخار أو الترسيب الفيزيائي للبخار، مما يجعلها مناسبة فقط للطبقات الحرجة فائقة النحافة في الترانزستورات المتقدمة.

فهم المفاضلات

يتضمن اختيار طريقة الترسيب تقييمًا نقديًا للأولويات المتنافسة. لا توجد طريقة واحدة هي الأفضل لجميع التطبيقات.

الجودة والتوافقية

يوفر ALD أعلى جودة وتوافقية مثالية، وهو أمر ضروري لتغليف البوابات ثلاثية الأبعاد للترانزستورات الحديثة. يوفر CVD توافقية وجودة جيدة جدًا، ومناسبة لمعظم الطبقات العازلة وشبه الموصلة. يتمتع PVD بأدنى توافقية بسبب طبيعته المباشرة.

سرعة الترسيب (الإنتاجية)

تعتبر عمليتا PVD و CVD سريعتين نسبيًا، مما يجعلهما مناسبتين لترسيب الأغشية الأكثر سمكًا المطلوبة في التصنيع، حيث تكون الإنتاجية حاسمة. يعتبر ALD بطيئًا للغاية بالمقارنة، لأنه يبني الفيلم طبقة ذرية واحدة في كل مرة.

درجة حرارة المعالجة

يمكن أن تؤثر الحرارة المطلوبة للترسيب على الهياكل الموجودة على الشريحة أو تتلفها. يعتبر PECVD و PVD خيارات قيمة ذات درجة حرارة منخفضة. غالبًا ما تتطلب الطرق الأخرى، مثل LPCVD، درجات حرارة أعلى لتحقيق خصائص الفيلم المطلوبة، مما يحد من متى يمكن استخدامها في تدفق التصنيع.

اتخاذ الخيار الصحيح لهدفك

يتطلب اختيار طريقة الترسيب مواءمة نقاط قوة التقنية مع المتطلبات المعمارية المحددة لطبقة الفيلم التي يتم بناؤها.

• إذا كان تركيزك الأساسي هو الدقة المطلقة والتغطية المثالية على الهياكل ثلاثية الأبعاد المعقدة: يعتبر ALD هو الخيار الضروري لأكاسيد البوابات فائقة النحافة والديالكتريكات عالية K الأكثر أهمية، على الرغم من بطء سرعته.
• إذا كان تركيزك الأساسي هو أغشية موحدة وعالية الجودة بسرعة معقولة: يعتبر CVD ومتغيراته (مثل PECVD لدرجات الحرارة المنخفضة) بمثابة العمود الفقري للصناعة لمعظم طبقات العزل والسيليكون المتعدد.
• إذا كان تركيزك الأساسي هو ترسيب المعادن بسرعة وبتكلفة فعالة: يعتبر PVD (خاصة الرش) هو الطريقة المفضلة لإنشاء الوصلات البينية المعدنية التي تربط الشريحة معًا.

في نهاية المطاف، الشريحة شبه الموصلة الحديثة هي شطيرة معقدة من عشرات الطبقات، يتم ترسيب كل منها باستخدام الأداة المحددة الأنسب للمهمة.

جدول الملخص:

الطريقة	الاسم الكامل	المبدأ الأساسي	حالة الاستخدام الأساسية	الميزة الرئيسية
CVD	الترسيب الكيميائي للبخار	تفاعل كيميائي من الغازات	الطبقات العازلة وشبه الموصلة	توافقية ممتازة على الهياكل المعقدة
PVD	الترسيب الفيزيائي للبخار	النقل المادي للمادة (الرش)	طبقات الأسلاك المعدنية	سرعة عالية، فعالة من حيث التكلفة للمعادن
ALD	ترسيب الطبقة الذرية	تفاعلات سطحية محددة ذاتيًا	الطبقات الحرجة فائقة النحافة (مثل أكاسيد البوابة)	تحكم على المستوى الذري في السماكة وتوافقية مثالية

حسّن عملية تصنيع أشباه الموصلات لديك مع KINTEK

يعد اختيار طريقة الترسيب المناسبة أمرًا بالغ الأهمية لأداء وغلة أجهزة أشباه الموصلات لديك. سواء كانت أولويتك هي الدقة المطلقة لـ ALD، أو التوافقية متعددة الاستخدامات لـ CVD، أو ترسيب المعادن عالي السرعة لـ PVD، فإن امتلاك المعدات المناسبة أمر بالغ الأهمية.

تتخصص KINTEK في توفير معدات واستهلاكيات عالية الجودة لجميع احتياجات الترسيب لديك. يمكن لخبرتنا مساعدتك في التنقل في هذه المفاضلات الحرجة لاختيار الحل المثالي لتطبيقك المحدد، مما يضمن جودة فيلم فائقة وكفاءة تصنيع.

اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تعزيز قدرات مختبرك ودفع ابتكاراتك التالية إلى الأمام.

تواصل مع خبرائنا الآن!

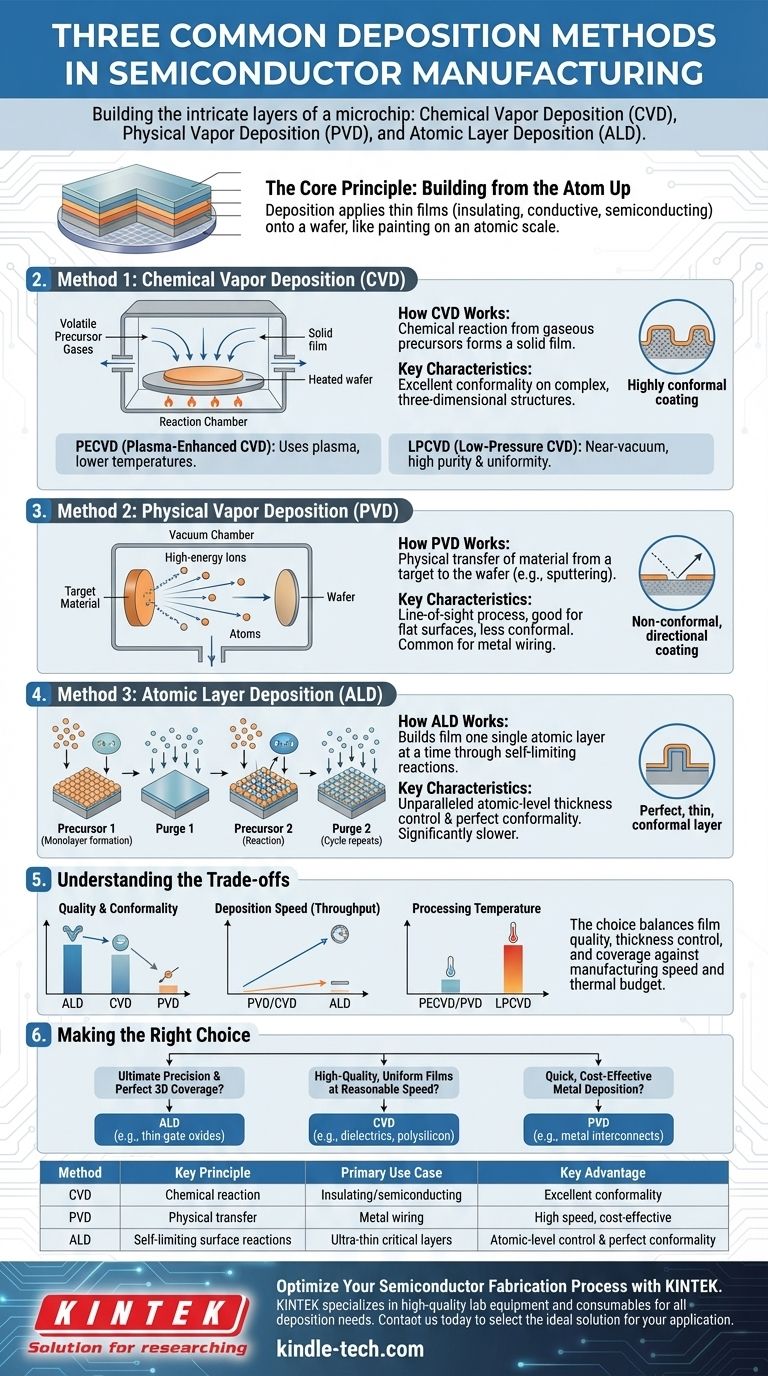

دليل مرئي
