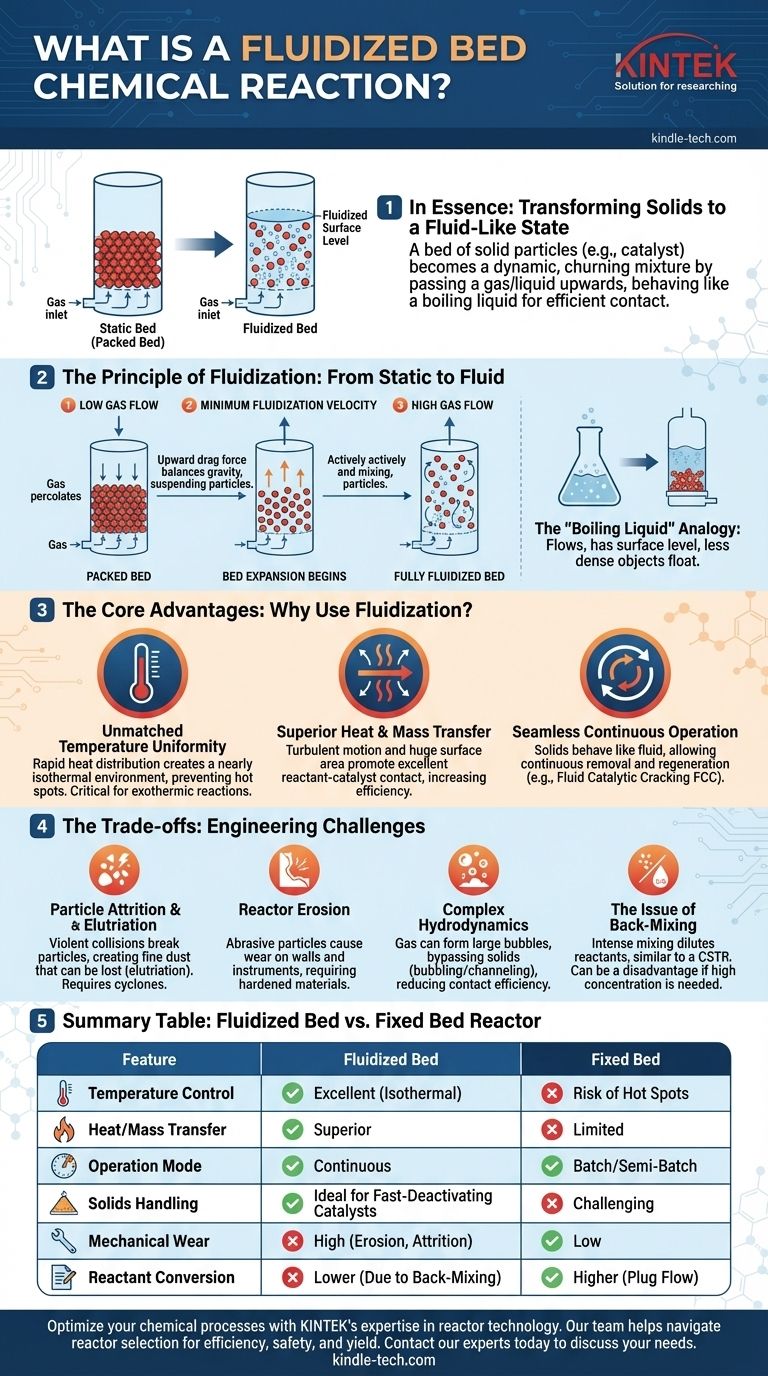

ما هو تفاعل المفاعل ذو الطبقة المميعة؟ دليل لتحسين نقل الحرارة والمعالجة المستمرة

في الأساس، التفاعل ذو الطبقة المميعة هو عملية يتم فيها تحويل طبقة من الجسيمات الصلبة، مثل المحفز، إلى حالة شبيهة بالسائل عن طريق تمرير غاز أو سائل عبرها صعودًا. يخلق هذا التعليق للمواد الصلبة داخل السائل مزيجًا ديناميكيًا ومضطربًا يتصرف مثل سائل مغلي، مما يسمح بتلامس فعال بشكل لا يصدق بين المتفاعلات والمحفز الصلب.

تحل المفاعلات ذات الطبقة المميعة مشكلة الهندسة الحرجة المتمثلة في التحكم في درجة الحرارة وضمان التلامس الموحد في التفاعلات التي تتضمن مواد صلبة. إن قدراتها التي لا تضاهى على نقل الحرارة هي ميزتها الأساسية، ولكن هذا يأتي مع المقايضات الهندسية لتآكل الجسيمات وديناميكيات الموائع المعقدة.

من المواد الصلبة الثابتة إلى حالة تشبه السائل

لفهم قيمة هذه التكنولوجيا، يجب علينا أولاً تصور كيف يمكن جعل كومة ثابتة من المواد الحبيبية تتصرف مثل السائل.

تشريح المفاعل الأساسي

تخيل أسطوانة عمودية تحتوي على طبقة من الجسيمات الصلبة الدقيقة، مثل الرمل أو المحفز. في الجزء السفلي من هذه الأسطوانة يوجد لوح مسامي، يُعرف باسم الموزع، والذي يسمح بضخ سائل (عادة غاز) إلى الأعلى عبر الطبقة الصلبة.

مبدأ التمييع (التسييل)

عند معدل تدفق غاز منخفض جدًا، يتسرب الغاز ببساطة عبر الفراغات بين الجسيمات الثابتة. يُعرف هذا باسم الطبقة المعبأة أو الطبقة الثابتة.

مع زيادة سرعة الغاز، فإنه يمارس قوة سحب على كل جسيم. يتم الوصول إلى نقطة حرجة حيث تتوازن قوة السحب الصاعدة تمامًا مع قوة الجاذبية الهابطة على الجسيمات. هذه هي سرعة التمييع الدنيا.

بعد تجاوز هذه السرعة، تتوسع الطبقة وتصبح الجسيمات معلقة في الغاز المتدفق للأعلى. تبدأ في التحرك بسرعة وعشوائية، مما يخلق نظامًا مضطربًا ومختلطًا تمامًا. تصبح الطبقة الآن مميعة.

تشبيه "السائل المغلي"

تُظهر الطبقة المميعة بالكامل خصائص شبيهة بالسائل بشكل ملحوظ. سوف تتدفق تحت تدرج ضغط، ولها مستوى سطح مميز مثل السائل في خزان، وستطفو الأجسام ذات الكثافة الأقل من الطبقة على سطحها. هذا الخلط القوي هو مفتاح مزاياها.

المزايا الأساسية للتمييع

يختار المهندسون الطبقات المميعة لحل تحديات محددة وصعبة تتعامل معها أنواع المفاعلات الأخرى بشكل سيئ. تنبع الفوائد الرئيسية مباشرة من الخلط المكثف للجسيمات الصلبة.

توحيد درجة الحرارة لا مثيل له

يضمن الدوران السريع للمواد الصلبة توزيع الحرارة بشكل شبه فوري في جميع أنحاء المفاعل. يخلق هذا بيئة متساوية الحرارة (درجة حرارة موحدة) تقريبًا.

هذه الميزة حاسمة للتفاعلات الطارِدة للحرارة (المُطلقة للحرارة) بشدة. تمنع الطبقات المميعة تكوين "نقاط ساخنة" خطيرة قد تتلف المحفز، أو تقلل من انتقائية المنتج، أو حتى تسبب تفاعلًا جامحًا.

نقل حرارة وكتلة فائق

يعزز الحركة المضطربة والمساحة السطحية الهائلة للجسيمات المعلقة التلامس الممتاز بين غاز المتفاعل والمحفز الصلب. يؤدي هذا إلى معدلات عالية جدًا لنقل الحرارة والكتلة، مما يمكن أن يزيد بشكل كبير من سرعة التفاعل وكفاءته الإجمالية.

تشغيل مستمر سلس

نظرًا لأن المواد الصلبة تتصرف مثل السائل، يمكن سحبها وإعادتها باستمرار إلى المفاعل. هذه ميزة هائلة للعمليات التي يتوقف فيها المحفز عن العمل بسرعة.

المثال الكلاسيكي هو التكسير الحفزي المميع (FCC)، حيث تتم إزالة المحفز باستمرار، وتجديده في وعاء منفصل (عن طريق حرق رواسب فحم الكوك)، ثم إعادته إلى المفاعل الرئيسي.

فهم المفاضلات والتحديات

على الرغم من مزاياها، فإن الطبقات المميعة ليست حلاً عالميًا. طبيعتها الديناميكية تُدخل تحديات هندسية كبيرة.

تآكل الجسيمات والانتثار

التصادمات العنيفة والمستمرة بين الجسيمات تسبب تآكلها وتكسرها، وهي عملية تُعرف باسم التآكل. ينتج عن هذا غبار دقيق يمكن أن يحمله الغاز المتدفق خارج المفاعل.

هذا الفقدان للمادة، ويسمى الانتثار، يتطلب استخدام معدات لاحقة مثل السيكلونات لالتقاط الجسيمات الدقيقة وإعادتها إلى الطبقة أو التخلص منها.

تآكل المفاعل

يمكن أن يسبب الطبيعة الكاشطة للجسيمات الصلبة سريعة الحركة تآكلًا كبيرًا للجدران الداخلية للمفاعل والأنابيب وأدوات القياس. يتطلب هذا استخدام مواد صلبة ويضيف إلى تكاليف الصيانة.

ديناميكيات الموائع المعقدة

إن ميكانيكا الموائع للطبقة المميعة ليست بسيطة. يميل الغاز إلى التجمع في فقاعات كبيرة يمكن أن تسافر عبر الطبقة، متجاوزة الكثير من المحفز الصلب. هذا التكوّن الفقاعي أو التشكل القنوي يقلل من كفاءة التلامس ويمكن أن يقلل من التحويل الكلي للمتفاعل.

مشكلة الخلط العكسي

الخلط المكثف الذي يوفر درجة حرارة موحدة يعني أيضًا أن محتويات المفاعل مختلطة جيدًا، على غرار المفاعل الخزاني ذي التحريك المستمر (CSTR). هذا الخلط العكسي المستمر يمكن أن يكون عيبًا للتفاعلات التي تتطلب تركيزًا عاليًا من المتفاعلات للمضي قدمًا بكفاءة، وهو ما يوفره مفاعل ذو طبقة ثابتة (أو تدفق المكبس) بشكل أفضل.

اتخاذ الخيار الصحيح لهدفك

إن قرار استخدام مفاعل ذي طبقة مميعة هو مقايضة هندسية كلاسيكية بين التحكم الحراري، والتشغيل المستمر، والتعقيد الميكانيكي.

• إذا كان تركيزك الأساسي هو إدارة تفاعل طارد للحرارة بشدة: غالبًا ما يكون المفاعل ذو الطبقة المميعة هو الخيار الأفضل بسبب تحكمه الاستثنائي في درجة الحرارة، مما يمنع تلف المحفز ويضمن السلامة.
• إذا كان تركيزك الأساسي هو تحقيق أعلى تحويل ممكن للمتفاعل في تمريرة واحدة: قد يكون مفاعل ذو طبقة ثابتة (تدفق المكبس) أكثر ملاءمة، لأنه يتجنب الخلط العكسي الذي يخفف تركيز المتفاعل.
• إذا كانت عمليتك تتضمن محفزًا يفقد نشاطه بسرعة: فإن القدرة على تدوير وتجديد المواد الصلبة باستمرار تجعل نظام الطبقة المميعة ميزة فريدة وغالبًا ما يكون الخيار الوحيد القابل للتطبيق.

إن فهم هذه المبادئ الأساسية يسمح لك باختيار تكنولوجيا المفاعل الأكثر فعالية لعمليتك الكيميائية المحددة.

جدول ملخص:

الميزة	المفاعل ذو الطبقة المميعة	المفاعل ذو الطبقة الثابتة
التحكم في درجة الحرارة	ممتاز (متساوي الحرارة)	خطر النقاط الساخنة
نقل الحرارة/الكتلة	فائق	محدود
وضع التشغيل	تجديد مستمر للمحفز	دفعات/شبه دفعات
مناولة المواد الصلبة	مثالي للمحفزات سريعة التعطيل	صعب
التآكل الميكانيكي	مرتفع (تآكل، احتكاك)	منخفض
تحويل المتفاعل	أقل (بسبب الخلط العكسي)	أعلى (تدفق المكبس)
