ما هو الترسيب بالرش المغناطيسي؟ دليل لترسيب الأغشية الرقيقة عالية الجودة

في جوهره، الترسيب بالرش المغناطيسي هو طريقة عالية التحكم لترسيب أغشية رقيقة جدًا من المواد على سطح. إنه نوع من الترسيب الفيزيائي للبخار (PVD) يعمل داخل فراغ ويستخدم بلازما محصورة مغناطيسيًا. تقصف هذه البلازما مادة مصدر، تُعرف باسم "الهدف"، مما يتسبب في قذف ذراتها وتغطية جسم مرغوب فيه، أو "الركيزة"، بدقة ملحوظة.

الابتكار الحاسم في الترسيب بالرش المغناطيسي ليس الرش نفسه، بل الاستخدام الاستراتيجي للمجال المغناطيسي. يحبس هذا المجال الإلكترونات بالقرب من المادة المستهدفة، مما يزيد بشكل كبير من كثافة البلازما وكفاءتها، مما يسمح بمعدلات ترسيب أسرع عند ضغوط ودرجات حرارة أقل.

تفكيك عملية الترسيب بالرش المغناطيسي

لفهم كيف تخلق هذه التكنولوجيا أغشية رقيقة عالية الجودة، من الأفضل تقسيمها إلى خطواتها الأساسية. تتم العملية برمتها داخل غرفة تفريغ عالية.

الخطوة 1: تهيئة البيئة

أولاً، يتم ضخ الغرفة إلى فراغ عالٍ لإزالة أي ملوثات. ثم يتم إدخال كمية صغيرة ومتحكم بها من غاز خامل، عادةً الأرجون، إلى الغرفة عند ضغط منخفض جدًا.

الخطوة 2: إشعال البلازما

يتم تطبيق جهد عالٍ عبر الغرفة، حيث تعمل المادة المستهدفة كـ كاثود مشحون سالبًا. يقوم هذا المجال الكهربائي بتنشيط غاز الأرجون، ويزيل الإلكترونات من ذرات الأرجون ويخلق بلازما—غاز متوهج ومتأين يتكون من أيونات الأرجون الموجبة والإلكترونات الحرة.

الخطوة 3: دور المجال المغناطيسي

هذا هو مكون "المغناطيس". يتم وضع مجال مغناطيسي قوي بشكل استراتيجي خلف الهدف. يحبس هذا المجال الإلكترونات الأخف وزنًا والمشحونة سالبًا، مما يجبرها على مسار حلزوني بالقرب من سطح الهدف.

مصيدة الإلكترونات هذه هي المفتاح. من خلال إبقاء الإلكترونات بالقرب من الهدف، فإنها تزيد بشكل كبير من احتمالية اصطدامها وتأين المزيد من ذرات الأرجون، مما يخلق بلازما أكثر كثافة واستدامة حيثما تكون هناك حاجة ماسة إليها.

الخطوة 4: رش الهدف

أيونات الأرجون الثقيلة والمشحونة إيجابًا في البلازما لا تتأثر بشكل كبير بالمجال المغناطيسي. يتم تسريعها بواسطة المجال الكهربائي وتصطدم بعنف بالمادة المستهدفة المشحونة سالبًا.

يحتوي كل تأثير على طاقة كافية لطرد الذرات من سطح الهدف في عملية تُعرف باسم الرش. يتم قذف هذه الذرات المتحررة في بيئة الفراغ.

الخطوة 5: ترسيب الفيلم

تنتقل الذرات المرشوشة من الهدف عبر غرفة التفريغ وتهبط على الركيزة (الجسم المراد طلاؤه). مع تراكم هذه الذرات، تتكثف وتتراكم طبقة تلو الأخرى، لتشكل فيلمًا رقيقًا وموحدًا وعالي النقاء.

فهم المقايضات والمزايا الرئيسية

استخدام المجال المغناطيسي ليس إضافة عشوائية؛ إنه تحسين أساسي على تقنيات الرش البسيطة التي توفر فوائد كبيرة وقابلة للقياس.

زيادة معدل الترسيب

تؤدي البلازما الكثيفة التي يتم إنشاؤها بواسطة الحصر المغناطيسي إلى معدل أعلى بكثير من قصف الأيونات على الهدف. ينتج عن ذلك المزيد من الذرات المرشوشة في الثانية، مما يسمح بترسيب الأفلام بسرعة أكبر مما هو عليه في الأنظمة غير المغناطيسية.

ضغط ودرجة حرارة تشغيل أقل

نظرًا لأن المجال المغناطيسي يجعل البلازما فعالة جدًا، يمكن الحفاظ على العملية عند ضغوط غاز أقل. علاوة على ذلك، عن طريق حبس الإلكترونات عند الهدف، فإنه يمنعها من قصف وتسخين الركيزة، مما يجعلها مثالية لطلاء المواد الحساسة للحرارة مثل البلاستيك.

جودة فيلم محسنة

تؤدي البلازما عالية الكثافة وقصف الذرات النشط بشكل عام إلى أغشية أكثر كثافة وأكثر التصاقًا ولها توحيد أفضل مقارنة بالطرق الأخرى. هذا أمر بالغ الأهمية للتطبيقات في البصريات وأشباه الموصلات.

اتخاذ القرار الصحيح لهدفك

الترسيب بالرش المغناطيسي هو أداة متعددة الاستخدامات وقوية بشكل استثنائي، لكن مدى ملاءمتها يعتمد كليًا على النتيجة المطلوبة.

• إذا كان تركيزك الأساسي هو الطلاءات عالية النقاء والكثافة للإلكترونيات أو البصريات: يوفر الترسيب بالرش المغناطيسي تحكمًا فائقًا في بنية الفيلم والتصاقه.
• إذا كان تركيزك الأساسي هو طلاء الركائز الحساسة للحرارة مثل البوليمرات: تعد درجة حرارة التشغيل المنخفضة لهذه العملية ميزة حاسمة تمنع تلف الركيزة.
• إذا كان تركيزك الأساسي هو التصنيع الصناعي عالي الإنتاجية: فإن معدلات الترسيب الأسرع بشكل ملحوظ تجعلها خيارًا أكثر جدوى اقتصاديًا للإنتاج على نطاق واسع.

في النهاية، اختيار الترسيب بالرش المغناطيسي هو قرار من أجل الدقة والكفاءة والجودة في ترسيب الأغشية الرقيقة.

جدول ملخص:

الميزة الرئيسية	المنفعة
الحصر بالمجال المغناطيسي	يخلق بلازما كثيفة لترسيب أسرع وأكثر كفاءة
درجة حرارة تشغيل منخفضة	مثالي لطلاء المواد الحساسة للحرارة (مثل البلاستيك)
معدل ترسيب عالٍ	يسمح بأوقات طلاء أسرع للإنتاجية الصناعية
جودة فيلم فائقة	ينتج أغشية رقيقة كثيفة وموحدة وعالية الالتصاق

هل أنت مستعد لتحقيق طلاءات دقيقة لمختبرك؟

تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة الترسيب بالرش المغناطيسي المصممة للباحثين والمصنعين في أشباه الموصلات والبصريات وعلوم المواد. توفر حلولنا أغشية رقيقة عالية الجودة وموحدة تتطلبها مشاريعك، مع الكفاءة اللازمة للتوسع من البحث والتطوير إلى الإنتاج.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لنظام رش KINTEK أن يعزز قدراتك ويسرع ابتكارك.

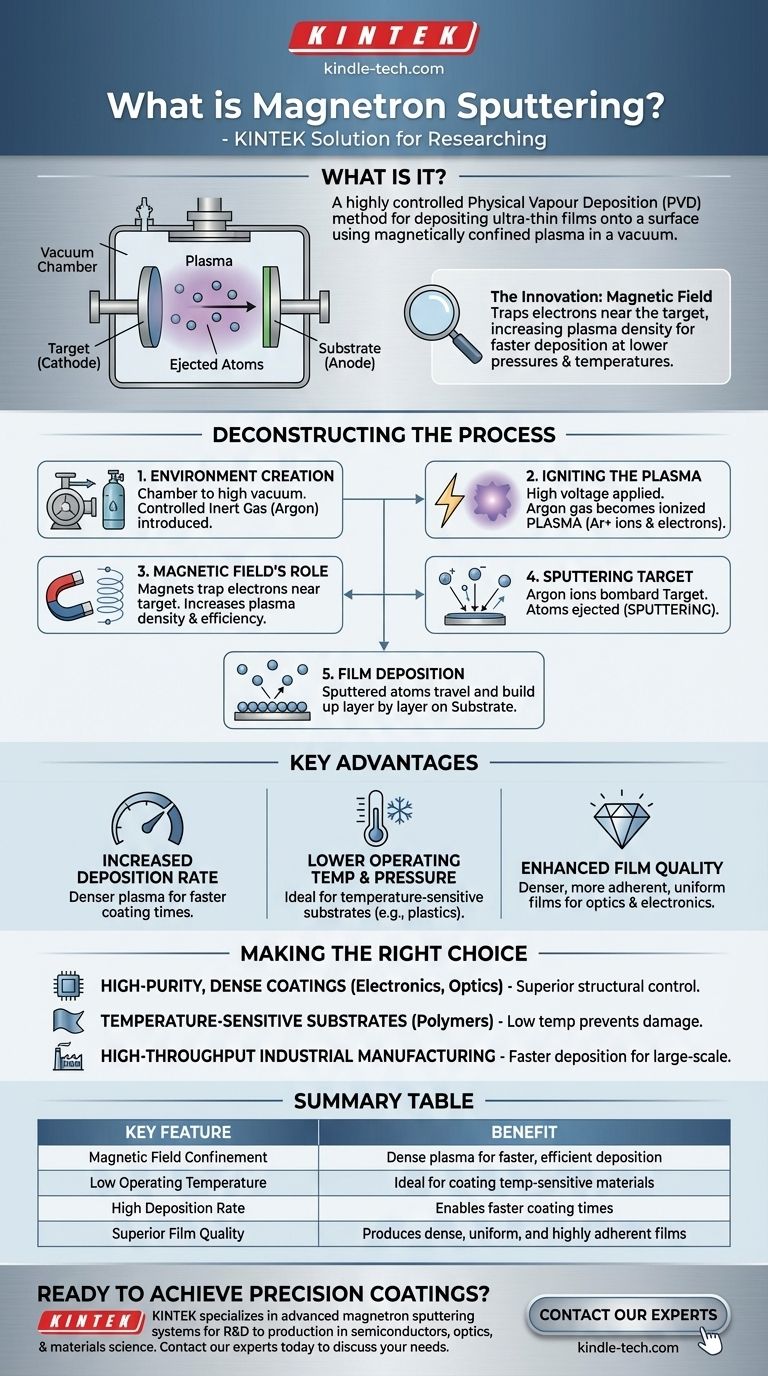

دليل مرئي
