في جوهره، جهاز الترسيب الفيزيائي للبخار (PVD) هو نظام متطور مصمم لتطبيق طلاءات رقيقة للغاية وعالية الأداء على سطح ما. يعمل داخل فراغ عن طريق تحويل مادة مصدر صلبة فيزيائيًا إلى بخار، والذي ينتقل بعد ذلك ويتكثف على جسم مستهدف، يُعرف بالركيزة، لتشكيل طبقة متينة. هذه العملية فيزيائية بالكامل، ولا تتضمن أي تفاعلات كيميائية لتشكيل الطلاء.
يُفهم جهاز PVD على أفضل وجه ليس كآلة واحدة، بل كبيئة مُتحكم بها لعملية نقل فيزيائية. فكر فيه كنظام رش دهان على المستوى الذري، حيث يتم إزاحة الذرات الفردية من مصدر وترسيبها بدقة على مكون داخل غرفة تفريغ عالية.
المبدأ الأساسي: الترسيب بخط الرؤية
تعتمد عملية PVD بأكملها على الحركة الفيزيائية للمادة في خط مستقيم من مصدرها إلى الركيزة التي ستُغطى.
من المصدر إلى الركيزة
يقوم نظام PVD بقصف كتلة صلبة من مادة الطلاء، تُسمى الهدف، بالطاقة. هذه الطاقة تطرد فيزيائيًا الذرات أو الجزيئات من الهدف، وتحولها إلى بخار. ثم ينتقل هذا البخار عبر الفراغ ويتكثف على الركيزة الأكثر برودة، مكونًا طبقة الفيلم طبقة بعد طبقة.
الدور الحاسم للفراغ
يجب أن تتم العملية في فراغ عالي لسببين رئيسيين. أولاً، يزيل الهواء والجزيئات الأخرى التي قد تلوث الطلاء أو تتفاعل مع البخار. ثانيًا، يضمن أن الذرات المتبخرة يمكن أن تنتقل دون عوائق من الهدف إلى الركيزة.
طرق PVD الشائعة
هناك طريقتان أساسيتان تعتمدان على نوع مصدر الطاقة المستخدم:
- التناثر (Sputtering): يقوم شعاع أيوني (مثل ناسف رمل جزيئي) بقصف الهدف، مما يؤدي إلى إزاحة الذرات فيزيائيًا من سطحه. تنتج هذه الطريقة طلاءات كثيفة وموحدة للغاية.
- التبخير (Evaporation): يتم تسخين مادة الهدف حتى تتبخر إلى غاز (مشابه لغليان الماء). ثم يتكثف هذا البخار على الركيزة. غالبًا ما يستخدم هذا للمواد مثل الأغشية البصرية.
فهم المفاضلات: PVD مقابل الترسيب الكيميائي للبخار (CVD)
لفهم ما يفعله جهاز PVD حقًا، من الضروري مقارنته بنظيره الكيميائي، الترسيب الكيميائي للبخار (CVD). بينما يمكن أن تتداخل تطبيقاتهما، فإن آلياتهما الأساسية مختلفة جوهريًا.
الفرق الجوهري: فيزيائي مقابل كيميائي
PVD هي عملية فيزيائية. تنقل الذرات الموجودة من هدف صلب إلى الركيزة. مادة الطلاء هي نفسها مادة المصدر.
CVD هي عملية كيميائية. تُدخل غازات بادئة إلى غرفة، والتي تتفاعل بعد ذلك على سطح الركيزة لتشكيل مادة صلبة جديدة. الطلاء هو نتاج هذا التفاعل الكيميائي.
التغطية والتعقيد
نظرًا لأن PVD هي عملية "خط الرؤية"، فهي تتفوق في طلاء الأسطح المسطحة أو الخارجية. وتواجه صعوبة في طلاء الأشكال الهندسية المعقدة ذات التجاويف العميقة أو القنوات الداخلية بالتساوي.
يمكن لـ CVD، التي تستخدم الغازات، أن تتدفق حول الأشكال المعقدة وداخلها، مما يوفر طلاءً أكثر اتساقًا (متطابقًا) على جميع الأسطح المكشوفة، حتى تلك التي لا تقع في خط الرؤية.
قيود المواد ودرجة الحرارة
تُعد PVD ممتازة بشكل استثنائي في ترسيب المواد ذات نقاط الانصهار العالية جدًا، بالإضافة إلى المعادن النقية والسبائك، دون تغيير تركيبها.
غالبًا ما تتطلب عمليات CVD درجات حرارة عالية جدًا لبدء التفاعل الكيميائي، مما قد يؤدي إلى إتلاف الركيزة. ومع ذلك، فهي مناسبة بشكل فريد لإنشاء مواد يصعب إنتاجها في شكل هدف صلب، مثل الأنابيب النانوية الكربونية أو بعض السيراميك.
اتخاذ القرار الصحيح لتطبيقك
يعتمد اختيار تقنية الترسيب الصحيحة كليًا على النتيجة المرجوة للمكون النهائي.
- إذا كان تركيزك الأساسي على الصلابة القصوى ومقاومة التآكل: PVD هو المعيار لتطبيق الطلاءات الصلبة والخاملة على أدوات القطع وأجزاء المحرك ومكونات الفضاء الجوي.
- إذا كان تركيزك الأساسي على طلاء الأسطح الداخلية المعقدة: غالبًا ما يكون CVD هو الخيار الأفضل نظرًا لقدرته على طلاء الأشكال الهندسية المعقدة بطبقة موحدة.
- إذا كان تركيزك الأساسي على فيلم معدني أو بصري نقي وكثيف: توفر PVD تحكمًا استثنائيًا لترسيب مواد مثل الألومنيوم على الألواح الشمسية أو نيتريد التيتانيوم للتشطيبات المتينة.
فهم هذا الاختلاف الجوهري بين النقل الفيزيائي والتفاعل الكيميائي هو المفتاح لاختيار الأداة المناسبة لتحديك الهندسي.
جدول الملخص:
| الميزة | PVD (الترسيب الفيزيائي للبخار) | CVD (الترسيب الكيميائي للبخار) |
|---|---|---|
| نوع العملية | نقل فيزيائي للذرات | تفاعل كيميائي على السطح |
| تغطية الطلاء | خط الرؤية (الأفضل للأسطح المسطحة/الخارجية) | متطابق (ممتاز للأشكال الهندسية المعقدة) |
| التطبيقات النموذجية | الطلاءات الصلبة للأدوات، الأجزاء المقاومة للتآكل، الأغشية البصرية | طلاءات موحدة على الأجزاء المعقدة، أشباه الموصلات، السيراميك |
| الميزة الرئيسية | أغشية معدنية عالية النقاء والكثافة؛ درجات حرارة أقل | تغطية ممتازة للخطوات على الأسطح غير المرئية مباشرة |
هل تحتاج إلى حل طلاء عالي الأداء لمختبرك أو خط إنتاجك؟ تُعد تقنية الترسيب الصحيحة أمرًا بالغ الأهمية لتحقيق الصلابة والنقاء والتغطية المطلوبة على مكوناتك. تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتلبي احتياجات المختبرات بتقديم مشورة الخبراء حول أنظمة PVD وأنظمة الطلاء الأخرى. دع خبرائنا يساعدونك في اختيار الجهاز المثالي لتطبيقك المحدد. اتصل بنا اليوم لمناقشة متطلبات مشروعك!

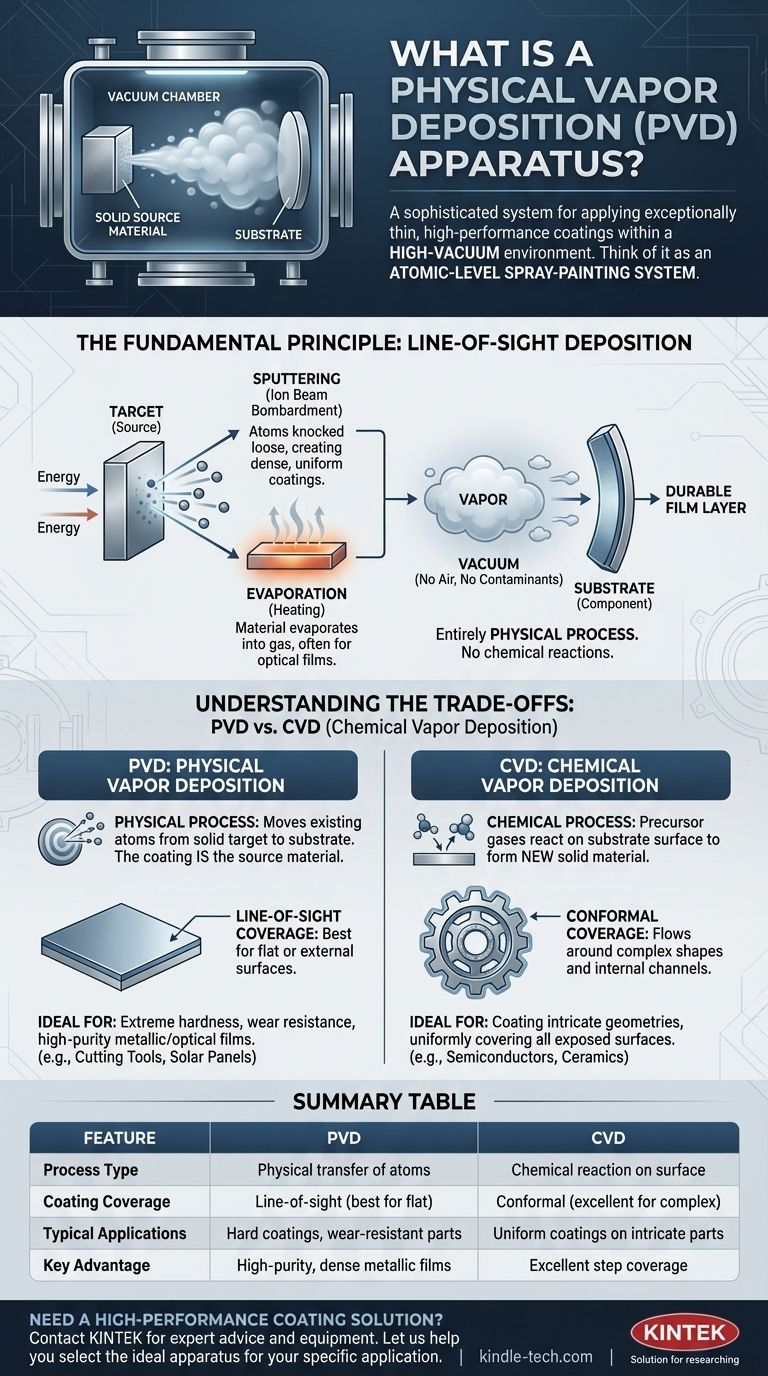

دليل مرئي
