ما هو فرن الحفرة؟ الحل الرأسي للأجزاء الكبيرة والثقيلة

فرن الحفرة هو فرن معالجة حرارية صناعي يتم تركيبه عموديًا في حفرة أسفل مستوى أرضية المصنع. يتم اختيار هذا التصميم خصيصًا لمعالجة الأجزاء الطويلة جدًا أو الكبيرة أو الثقيلة، مثل الأعمدة أو الأنابيب أو الأحمال الكثيفة، والتي يتم تحميلها وتفريغها من الأعلى باستخدام رافعة علوية. تتمثل وظيفته الأساسية في توفير تسخين موحد للغاية بطريقة موفرة للمساحة لقطع العمل التي يصعب التعامل معها في فرن أفقي قياسي.

يتم تحديد القرار الأساسي لاستخدام فرن الحفرة من خلال هندسة ووزن الأجزاء التي تتم معالجتها. إنه خيار استراتيجي للاستفادة من المساحة العمودية لمنع تشوه الأجزاء، وتحسين تجانس درجة الحرارة، والتكامل الآمن مع أنظمة مناولة المواد الثقيلة.

التصميم والتشغيل الأساسيان

إن البناء الفريد لفرن الحفرة يخدم وظيفته بشكل مباشر. من خلال فهم مكوناته الرئيسية، يمكنك أن ترى سبب تفوقه في مهام محددة.

التحميل العمودي والتوجه

السمة الأكثر تحديدًا هي تحميله من الأعلى وتوجهه العمودي. يتم إنزال الأجزاء في غرفة التسخين من الأعلى، عادةً بواسطة رافعة.

هذا الوضع العمودي ضروري للمكونات الطويلة والنحيلة مثل الأعمدة أو المحاور أو سبطانات البنادق. قد يؤدي تسخين هذه الأجزاء أفقيًا إلى ترهلها أو تشوهها تحت وزنها في درجات الحرارة العالية.

غرفة التسخين والتحكم في الجو

يقع الجسم الرئيسي للفرن، وهو غرفة التسخين الأسطوانية، في الحفرة. يتم تسخينه عادةً بواسطة عناصر تسخين كهربائية مرتبة على طول الجدران الداخلية أو من خلال مواقد تعمل بالغاز.

تم تصميم العديد من أفران الحفرة لإدارة جو متحكم فيه. يتيح ذلك عمليات مثل الكربنة، والنيترة، والتصلب، والتخمير عن طريق إدخال غازات محددة (مثل النيتروجين، الغاز الداخلي) لمنع الأكسدة أو لتغيير سطح الأجزاء كيميائيًا.

الحمل القسري من أجل التجانس

المروحة القوية، الموجودة عادةً في غطاء الفرن أو في القاعدة، ضرورية لتشغيله. تعمل هذه المروحة على تدوير الجو الداخلي بقوة، مما يضمن نقل الحرارة بالتساوي في جميع أنحاء الغرفة.

هذا الحمل القسري هو ما يضمن تجانسًا ممتازًا لدرجة الحرارة، وهو مطلب غير قابل للتفاوض لتحقيق خصائص معدنية متسقة عبر حمل كبير أو كثيف التعبئة.

فهم المزايا والقيود

فرن الحفرة هو جهاز متخصص، وليس حلاً يناسب الجميع. فوائده كبيرة، لكنها تأتي مع مفاضلات محددة.

الميزة: كفاءة فائقة في استخدام المساحة

من خلال وضع الجزء الأكبر من الفرن تحت الأرض، توفر أفران الحفرة مساحة أرضية قيمة للمصنع. يكون الغطاء ومنطقة التحميل فقط على مستوى العمل، مما يخلق بيئة أقل ازدحامًا وربما أكثر أمانًا.

الميزة: مثالي للأجزاء الكبيرة وغير الملائمة

تصميم التحميل من الأعلى مناسب تمامًا للتكامل مع الرافعات العلوية، وهي قياسية في المنشآت التي تتعامل مع المواد الثقيلة. وهذا يجعل تحميل وتفريغ المكونات الضخمة التي تزن عدة أطنان أكثر أمانًا وكفاءة بكثير مما هو عليه الحال مع الفرن الأفقي.

العيب: تكلفة تركيب عالية وعدم مرونة

العيب الرئيسي هو التكلفة الأولية الكبيرة وتعقيد التركيب. يتضمن ذلك أعمال هندسة مدنية كبيرة لحفر حفرة، وصب أساس خرساني، وضمان الصرف المناسب وإجراءات السلامة.

بمجرد تثبيته، يصبح فرن الحفرة قطعة دائمة. لا يمكن نقله أو تغيير موقعه بسهولة إذا تغيرت تخطيطات المصنع، مما يمثل التزامًا رأسماليًا طويل الأجل.

العيب: الصيانة وتسلل المياه

قد تكون الصيانة أكثر صعوبة. يتطلب الوصول إلى عناصر التسخين أو المكونات الأخرى في قاع الحفرة إجراءات متخصصة واحتياطات أمان.

علاوة على ذلك، يجب أن تكون الحفرة محكمة الإغلاق ومحمية بشكل صحيح من المياه الجوفية. يمكن أن يتسبب تسلل المياه في أضرار كارثية للفرن ويشكل خطرًا تشغيليًا كبيرًا في المناطق ذات منسوب المياه الجوفية المرتفع.

اتخاذ القرار الصحيح لتطبيقك

يعتمد اختيار نوع الفرن الصحيح كليًا على احتياجاتك التشغيلية وخصائص الأجزاء التي تعالجها.

• إذا كان تركيزك الأساسي هو معالجة الأعمدة الطويلة أو الأجزاء المعرضة للتشوه: غالبًا ما يكون فرن الحفرة هو الخيار الوحيد القابل للتطبيق للحفاظ على السلامة الهندسية أثناء المعالجة الحرارية.
• إذا كان تركيزك الأساسي هو التعامل مع القوالب الثقيلة للغاية، أو التروس، أو السلال الكثيفة من الأجزاء: يوفر تصميم فرن الحفرة ذي التحميل من الأعلى سير عمل آمنًا وفعالًا لمناولة المواد.
• إذا كان تركيزك الأساسي هو المرونة، أو التكلفة الأولية المنخفضة، أو معالجة الأحمال المتنوعة والأصغر: من المحتمل أن يكون فرن الصندوق الأفقي التقليدي أو فرن الإخماد المتكامل من نوع الدفعة حلاً أكثر عملية واقتصادية.

في نهاية المطاف، فرن الحفرة هو حل مصمم لغرض محدد يوفر أداءً لا مثيل له عندما تتطلب قطعة العمل نهجًا عموديًا وعالي التجانس.

جدول الملخص:

الميزة	الوصف
التوجه	عمودي، تحميل من الأعلى
الاستخدام الأساسي	الأجزاء الطويلة، الثقيلة، أو الكثيفة (مثل الأعمدة، القوالب)
الميزة الرئيسية	يمنع ترهل/تشوه الأجزاء؛ تجانس ممتاز لدرجة الحرارة
العمليات الشائعة	التخمير، التصلب، الكربنة، النيترة
التركيب	دائم، تحت مستوى الأرض (حفرة)
مناولة المواد	متكامل مع الرافعات العلوية

هل تحتاج إلى معالجة المكونات الكبيرة أو الثقيلة بالحرارة بدقة؟

تتخصص KINTEK في معدات المختبرات الصناعية، بما في ذلك حلول الأفران القوية للتطبيقات الصعبة. يمكن لخبرتنا مساعدتك في تحديد ما إذا كان فرن الحفرة هو الخيار المناسب لاحتياجات المعالجة الحرارية على نطاق واسع، مما يضمن سلامة الأجزاء وكفاءة العملية.

اتصل بخبرائنا اليوم لمناقشة متطلباتك المحددة واستكشاف كيف يمكن لحلولنا تعزيز عملية التصنيع الخاصة بك.

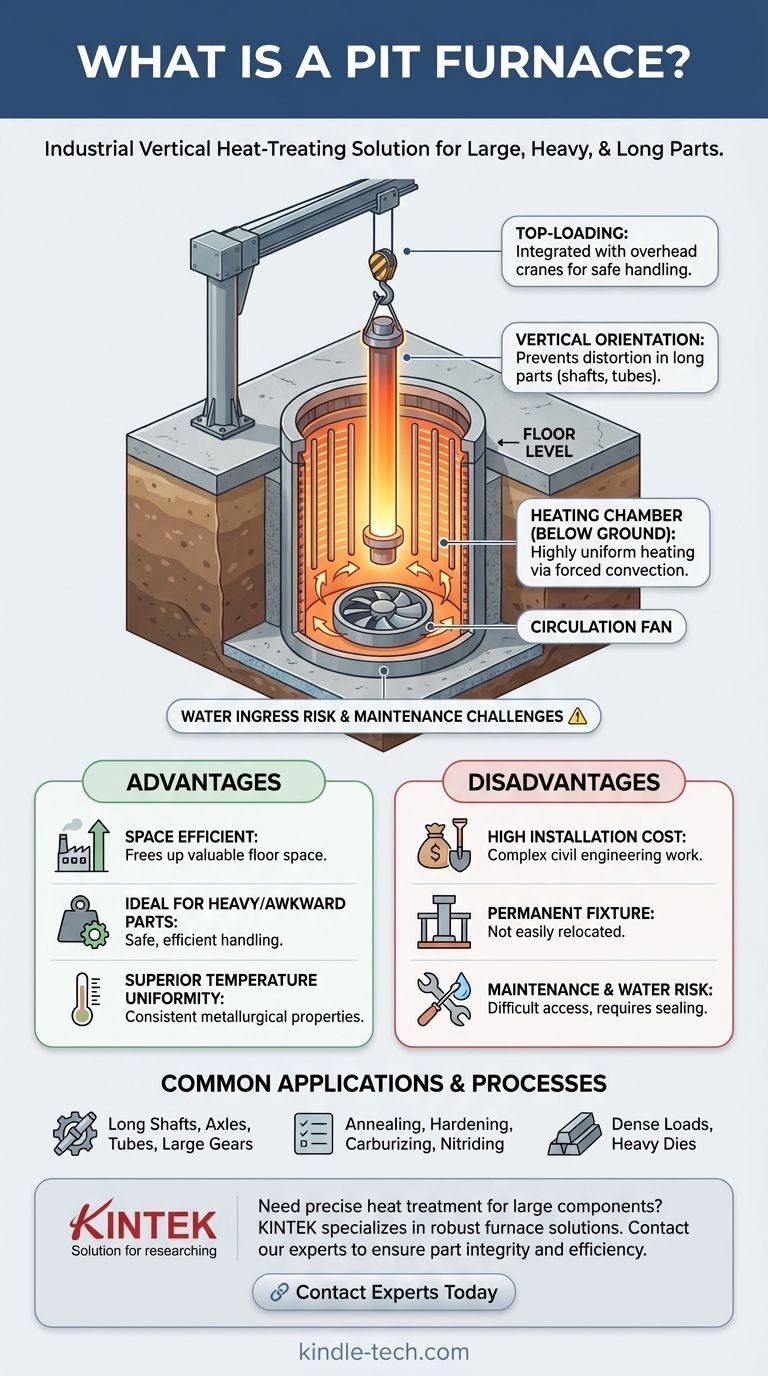

دليل مرئي
