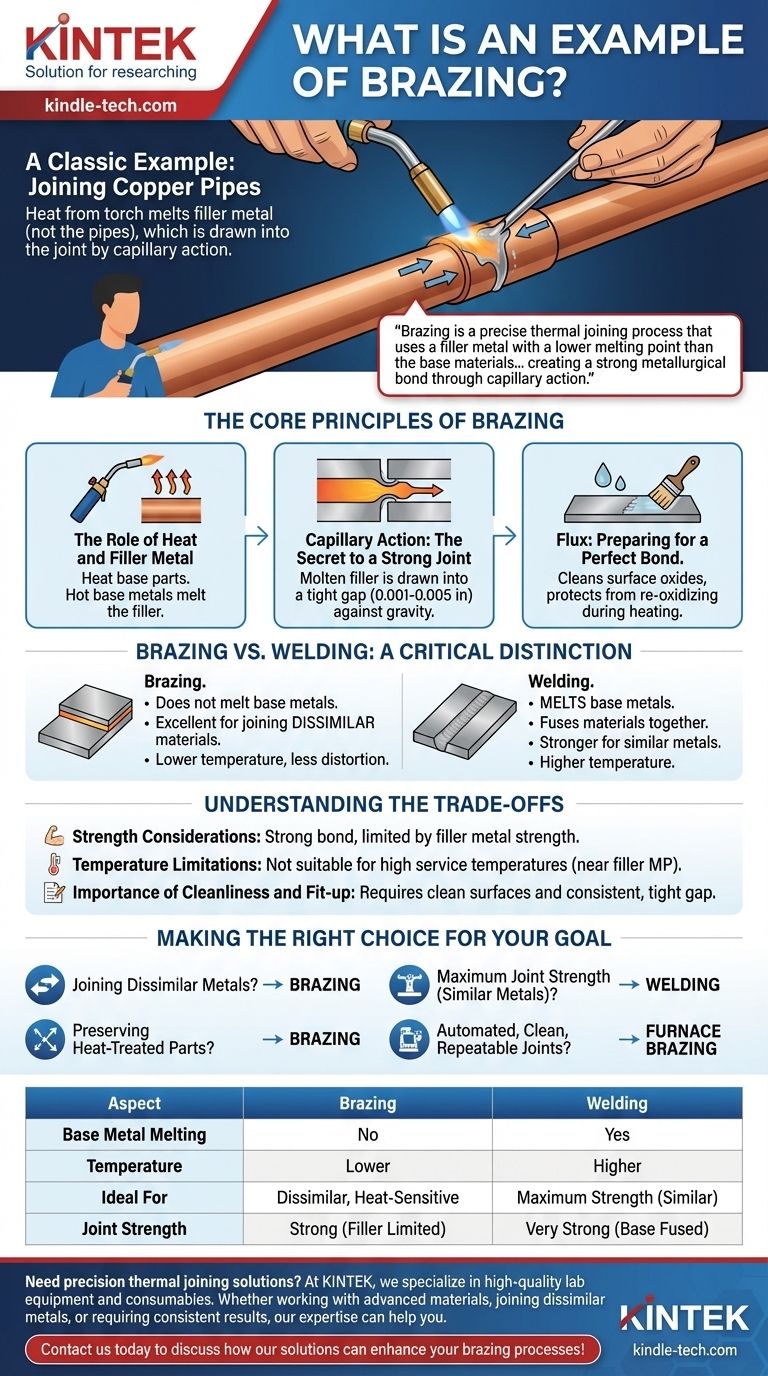

ومن الأمثلة على عملية اللحام بالنحاس النحاسي ربط مكونين معدنيين أو أكثر، مثل تلك المستخدمة في مبرد السيارات، عن طريق صهر مادة حشو بينهما. لا تنصهر المواد الأساسية أثناء هذه العملية.
الشرح التفصيلي:
-
اختيار المواد:
-
في هذا المثال، المواد المراد لحامها بالنحاس هي صفائح الألومنيوم الرقيقة التي تشكل الشبكات بين أنابيب مبرد السيارات. تم اختيار مادة الحشو، وهي سبيكة نحاس/فضة، لأن درجة انصهارها أقل من الألومنيوم، وهو أمر حاسم لعملية اللحام بالنحاس.تحضير الوصلات:
-
يتم تنظيف صفائح وأنابيب الألومنيوم جيدًا لإزالة أي طبقة أكسيد أو ملوثات. وهذا أمر ضروري لضمان قدرة مادة الحشو على تبليل الأسطح بفعالية. ونظرًا لصعوبة إزالة أكسيد الألومنيوم، يتم استخدام تدفق للمساعدة في إزالة طبقة الأكسيد أثناء عملية اللحام بالنحاس.
-
استخدام مادة الحشو:
-
بدلًا من وضع سبيكة اللحام بالنحاس مباشرةً في كل مفصل، يتم لصقها على لوح الألومنيوم الرقيق. تضمن هذه الطريقة وجود سبيكة اللحام بالنحاس في كل مفصل حيثما تكون هناك حاجة إليها. يبسّط استخدام تقنية الربط بالدلفنة العملية ويضمن توزيعًا موحدًا لمادة الحشو.عملية اللحام بالنحاس:
يتم وضع التجميع في فرن حزام شبكي. يتم استخدام جو من النيتروجين الجاف لحماية التدفق من الأكسجين وبخار الماء، والذي يمكن أن يتداخل مع عملية اللحام بالنحاس. يتم تسخين الفرن إلى درجة حرارة أعلى من درجة انصهار سبيكة النحاس/الفضة ولكن أقل من درجة انصهار الألومنيوم. وهذا يسمح لمادة الحشو بالذوبان والتدفق في الفجوات بين مكونات الألومنيوم عن طريق العمل الشعري.
