في جوهرها، PVD و CVD هما عائلتان متميزتان من تقنيات الترسيب الفراغي المستخدمة لتطبيق طبقات الأغشية الرقيقة. يكمن الاختلاف الأساسي في حالتهما المادية وآليتهما: يقوم الترسيب الفيزيائي للبخار (PVD) بنقل مادة صلبة فيزيائيًا إلى بخار يتكثف على ركيزة، بينما يستخدم الترسيب الكيميائي للبخار (CVD) غازات أولية تتفاعل كيميائيًا على سطح الركيزة لتشكيل الفيلم الصلب.
يعتمد الاختيار بين PVD و CVD على مفاضلة حاسمة بين درجة حرارة العملية وتطابق الطلاء. PVD هي عملية ذات درجة حرارة منخفضة، وتتم بخط رؤية مباشر، وهي مثالية للمكونات الحساسة للحرارة، بينما CVD هي عملية ذات درجة حرارة عالية تستخدم التفاعلات الكيميائية لإنشاء طبقات موحدة للغاية، حتى على الأشكال المعقدة.
الفرق الأساسي: فيزيائي مقابل كيميائي
فهم كيفية عمل كل عملية يكشف عن نقاط قوتها وضعفها المتأصلة. تشير الأسماء نفسها—الترسيب الفيزيائي للبخار والترسيب الكيميائي للبخار—إلى مبدأ التشغيل الأساسي لكل منهما.
PVD: عملية الترسيب الفيزيائي
في PVD، يتم تبخير مادة مصدر صلبة، تُعرف باسم "الهدف"، داخل غرفة مفرغة من خلال طرق مثل الرش أو التبخير الحراري.
تنتقل هذه المادة المتبخرة في خط مستقيم وتتكثف مباشرة على الركيزة، مكونة طبقة رقيقة وكثيفة. لا يحدث أي تفاعل كيميائي مع الركيزة نفسها؛ إنها عملية نقل وتكثيف فيزيائية بحتة.
CVD: عملية التفاعل الكيميائي
يقوم CVD بإدخال غاز أو أكثر من الغازات الأولية المتطايرة إلى غرفة التفاعل.
تتحلل هذه الغازات وتتفاعل على السطح الساخن للركيزة، مكونة طبقة صلبة. تنتج هذه العملية منتجات ثانوية متطايرة يتم إخراجها بعد ذلك من الغرفة. يكون الطلاء نتيجة لتخليق مركب كيميائي جديد مباشرة على سطح الجزء.
معلمات العملية الرئيسية وتأثيراتها
تؤثر الاختلافات التشغيلية بين PVD و CVD بشكل مباشر على المواد التي يمكنك استخدامها، والأشكال التي يمكنك طلاؤها، والخصائص النهائية للفيلم.
درجة حرارة التشغيل
PVD هي عملية ذات درجة حرارة منخفضة نسبيًا، تعمل عادة بين 250 درجة مئوية و 450 درجة مئوية. وهذا يجعلها مناسبة لطلاء المواد التي لا يمكنها تحمل الحرارة العالية.
CVD هي عملية ذات درجة حرارة عالية، وغالبًا ما تتطلب درجات حرارة تتراوح من 450 درجة مئوية إلى أكثر من 1050 درجة مئوية لدفع التفاعلات الكيميائية الضرورية. وهذا يحد من استخدامها للركائز التي تكون مستقرة حراريًا عند هذه الدرجات الحرارة المرتفعة.
تغطية الطلاء والتطابق
PVD هي عملية خط رؤية مباشر. مثل علبة رذاذ الطلاء، يمكنها فقط طلاء الأسطح التي يمكنها "رؤيتها" من المصدر. وهذا يمكن أن يخلق تأثير "الظل" على الأشكال الهندسية المعقدة، تاركًا بعض المناطق غير مطلية.
CVD هي عملية متعددة الاتجاهات. نظرًا لأن الغازات المتفاعلة تملأ الغرفة بأكملها، يمكنها ترسيب طبقة موحدة للغاية، أو "متطابقة"، على جميع الأسطح المكشوفة، بما في ذلك الممرات الداخلية المعقدة والأشكال ثلاثية الأبعاد المعقدة.
فهم المفاضلات
لا توجد طريقة متفوقة عالميًا. يعتمد الاختيار الأمثل كليًا على المتطلبات المحددة للتطبيق، والذي يتضمن الموازنة بين فوائد وقيود كل منهما.
سمك الفيلم ونعومته
تنتج عمليات PVD عمومًا طبقات رقيقة وناعمة جدًا ومتينة. تسمح عملية التكثيف الفيزيائي بالتحكم الدقيق في تشطيب السطح.
يمكن استخدام CVD لإنشاء طبقات أكثر سمكًا. ومع ذلك، اعتمادًا على الكيمياء المحددة ومعلمات العملية، يمكن أن يكون الفيلم الناتج أحيانًا أكثر خشونة من طلاء PVD النموذجي.
التصاق وهيكل المواد
غالبًا ما يؤدي CVD إلى التصاق ممتاز لأن الفيلم مرتبط كيميائيًا بالركيزة. العملية مثالية لإنتاج هياكل بلورية عالية النقاء وعالية الأداء، وهذا هو السبب في أنها حجر الزاوية في صناعة أشباه الموصلات.
التصاق PVD ميكانيكي أكثر، على الرغم من أنه عادة ما يكون قويًا ومتينًا للغاية لمجموعة واسعة من التطبيقات، خاصة للطبقات المقاومة للتآكل على الأدوات.
تعقيد العملية والبيئة
PVD هي عملية نظيفة فيزيائيًا، حيث تبخر مادة صلبة إلى فيلم صلب مع القليل من المنتجات الثانوية.
عمليات CVD أكثر تعقيدًا، وغالبًا ما تتضمن غازات أولية متطايرة أو سامة أو أكالة وتنتج منتجات ثانوية خطرة يجب إدارتها وإخراجها بعناية.
اتخاذ القرار الصحيح لتطبيقك
يتطلب اختيار التكنولوجيا الصحيحة مطابقة هدفك الأساسي لنقاط قوة العملية.
- إذا كان تركيزك الأساسي هو طلاء الأشكال ثلاثية الأبعاد المعقدة بشكل موحد: CVD هو الخيار الأفضل نظرًا لطبيعته المتطابقة وغير المباشرة.
- إذا كنت تعمل مع ركائز حساسة للحرارة (مثل بعض السبائك أو البوليمرات): درجات حرارة تشغيل PVD المنخفضة تجعلها الخيار الأنسب، وغالبًا ما يكون الخيار الوحيد المتاح.
- إذا كنت تحتاج إلى سطح رقيق للغاية وناعم وصلب (للتشطيبات الزخرفية أو أدوات القطع): غالبًا ما يُفضل PVD لتحكمه الاستثنائي في نعومة وكثافة الفيلم.
- إذا كان هدفك هو نمو فيلم بلوري عالي النقاء (كما هو الحال في تصنيع أشباه الموصلات): CVD هو المعيار الصناعي لهذا النوع من التخليق الدقيق للمواد.
فهم هذه المبادئ الأساسية هو المفتاح لاختيار تقنية الترسيب التي تتوافق تمامًا مع مادتك وهندستك وأهداف أدائك.
جدول الملخص:
| الميزة | PVD (الترسيب الفيزيائي للبخار) | CVD (الترسيب الكيميائي للبخار) |
|---|---|---|
| نوع العملية | نقل فيزيائي | تفاعل كيميائي |
| درجة الحرارة | منخفضة (250-450 درجة مئوية) | عالية (450-1050 درجة مئوية+) |
| التغطية | خط رؤية مباشر | متطابقة (متعددة الاتجاهات) |
| الأفضل لـ | الركائز الحساسة للحرارة، التشطيبات الناعمة | الأشكال ثلاثية الأبعاد المعقدة، الأفلام عالية النقاء |
ما زلت غير متأكد أي عملية ترسيب هي الأنسب لتطبيقك؟ تتخصص KINTEK في معدات ومستهلكات المختبرات، وتلبي احتياجات المختبرات بتقديم إرشادات الخبراء حول حلول طلاء الأغشية الرقيقة. يمكن لفريقنا مساعدتك في اختيار نظام PVD أو CVD المثالي بناءً على الركيزة والهندسة ومتطلبات الأداء الخاصة بك. اتصل بنا اليوم للحصول على استشارة شخصية!

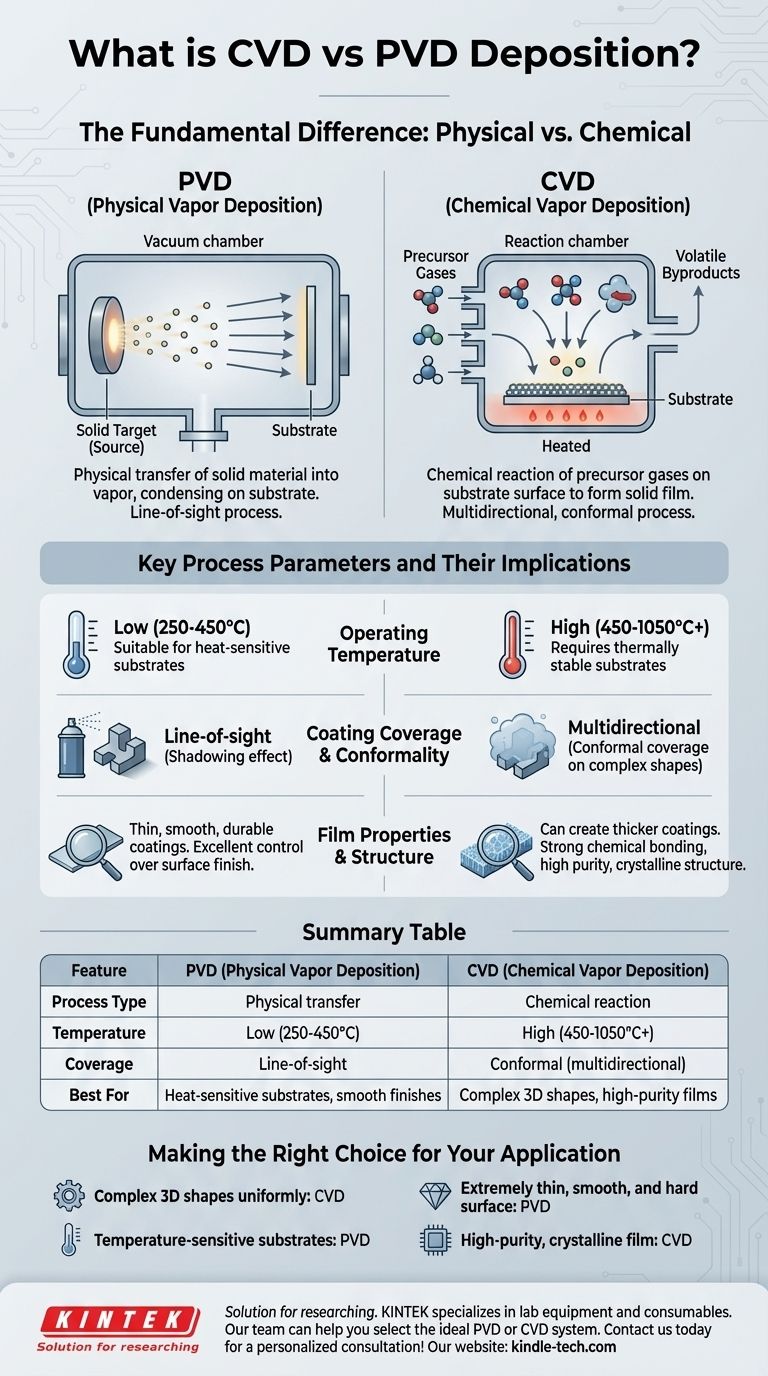

دليل مرئي
