ما هو الترسيب في أشباه الموصلات؟ المفتاح لبناء الرقائق الدقيقة الحديثة

في تصنيع أشباه الموصلات، الترسيب هو العملية الأساسية لتطبيق طبقات رقيقة للغاية من المواد على رقاقة السيليكون. فكر في الأمر على أنه بناء ناطحة سحاب مجهرية، حيث كل "طابق" هو طبقة مصممة بدقة تخدم غرضًا كهربائيًا محددًا. هذه الطبقات، التي غالبًا ما تكون بسمك بضع ذرات فقط، هي اللبنات الأساسية لإنشاء الترانزستورات والوصلات البينية والمكونات الأخرى التي تشكل دائرة متكاملة كاملة.

التحدي الأساسي للترسيب ليس مجرد إضافة مادة، بل القيام بذلك بدقة على المستوى الذري. يعد اختيار طريقة الترسيب قرارًا هندسيًا حاسمًا يؤثر بشكل مباشر على أداء الشريحة واستهلاك الطاقة والموثوقية.

الوظيفة الأساسية: بناء شريحة طبقة تلو الأخرى

الرقائق الدقيقة الحديثة لا تُنحت من كتلة واحدة من السيليكون. بدلاً من ذلك، يتم بناؤها تصاعديًا من خلال التطبيق المتكرر للطبقات المنقوشة، مع كون الترسيب هو العملية الرئيسية لإضافة كل طبقة جديدة من المواد.

ما هو الفيلم الرقيق؟

الـ "فيلم الرقيق" هو طبقة من المواد تتراوح سماكتها من بضعة نانومترات إلى عدة ميكرومترات. في تصنيع الرقائق، تكون هذه الأفلام عمومًا من أحد الأنواع الثلاثة: الموصلات (مثل النحاس أو التنغستن للأسلاك)، العوازل أو الكهربائية (مثل ثاني أكسيد السيليكون لمنع الدوائر القصيرة)، وأشباه الموصلات (مثل البولي سيليكون لبوابات الترانزستور).

الهدف: الدقة والنقاء المطلق

تعتمد وظيفة كل دائرة على السماكة المتقنة والتوحيد والنقاء الكيميائي لهذه الأفلام المترسبة. حتى التباين الضئيل أو جسيم ملوث واحد عبر الرقاقة يمكن أن يجعل ملايين الترانزستورات عديمة الفائدة، ويدمر الشريحة بأكملها.

طرق الترسيب الرئيسية: كيف تتكون الطبقات

بينما توجد العشرات من تقنيات الترسيب، إلا أنها تندرج بشكل أساسي ضمن بضع عائلات رئيسية، لكل منها آلية فيزيائية مميزة. تعتمد الطريقة المختارة بالكامل على المادة التي يتم ترسيبها ودورها في الجهاز النهائي.

الترسيب الكيميائي للبخار (CVD)

يتضمن الترسيب الكيميائي للبخار إدخال غازات أولية إلى غرفة تفاعل حيث يتم تسخين الرقاقة. تتفاعل هذه الغازات على السطح الساخن للرقاقة، مكونة طبقة رقيقة صلبة وتاركة وراءها نواتج ثانوية غازية يتم تهويتها. يشبه هذا من الناحية المفاهيمية كيفية تكثف البخار إلى طبقة موحدة من الصقيع على نافذة باردة.

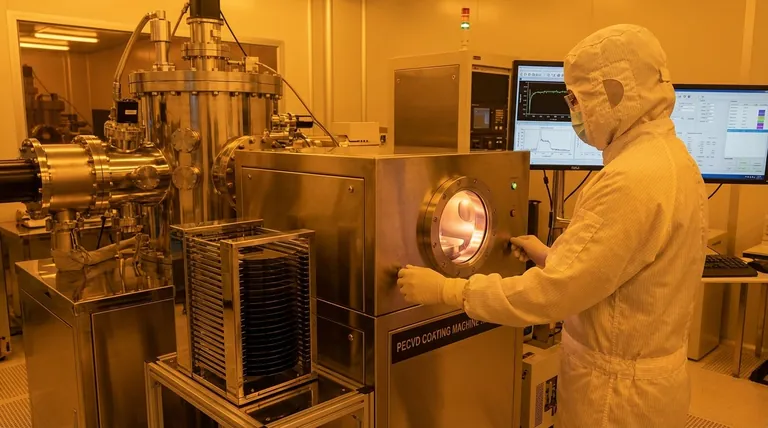

تستخدم المتغيرات الشائعة مثل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) البلازما لتنشيط الغاز، مما يسمح بحدوث التفاعل عند درجات حرارة أقل بكثير. وهذا أمر بالغ الأهمية لمنع تلف الطبقات التي تم بناؤها بالفعل على الرقاقة.

الترسيب الفيزيائي للبخار (PVD)

يعمل الترسيب الفيزيائي للبخار، المعروف أيضًا باسم التذرية، عن طريق إزاحة الذرات جسديًا من مادة مصدر (تسمى "الهدف"). في غرفة مفرغة، يتم قصف الهدف بأيونات عالية الطاقة، مما يؤدي إلى تحرير الذرات. ثم تنتقل هذه الذرات المتحررة عبر الفراغ وتغطي الرقاقة.

يمكن فهم هذه العملية بشكل أفضل على أنها شكل من أشكال الرش المجهري، حيث تكون الذرات الفردية هي "الطلاء" الذي يتم رشه على سطح الرقاقة.

الترسيب الطبقي الذري (ALD)

الترسيب الطبقي الذري هو الطريقة الأكثر دقة المتاحة، حيث يبني الفيلم حرفيًا طبقة ذرية واحدة في كل مرة. يستخدم تسلسلًا من التفاعلات الكيميائية ذاتية التحديد، حيث يتم ضخ الغازات الأولية إلى الغرفة واحدة تلو الأخرى. تضيف كل نبضة طبقة أحادية من الذرات بالضبط.

على الرغم من أنها أبطأ بكثير من الطرق الأخرى، إلا أن الترسيب الطبقي الذري يوفر تحكمًا لا مثيل له في السماكة ويضمن أن الفيلم يتوافق تمامًا حتى مع أكثر الهياكل المجهرية ثلاثية الأبعاد تعقيدًا.

فهم المفاضلات

يبرز وجود العديد من طرق الترسيب حقيقة هندسية أساسية: لا توجد تقنية "أفضل" واحدة. تتضمن كل منها مفاضلات حاسمة بين السرعة وجودة المواد والقدرة على تغطية التضاريس المعقدة.

التغطية المطابقة مقابل التغطية المباشرة للرؤية

أحد أهم الفروق هو كيفية تعامل الطريقة مع الهياكل ثلاثية الأبعاد. تتميز طرق الترسيب الكيميائي للبخار (CVD) والترسيب الطبقي الذري (ALD) بأنها مطابقة للغاية، مما يعني أنها يمكن أن ترسب طبقة موحدة تمامًا على الأسطح المعقدة وغير المستوية، مثل داخل خندق عميق.

على النقيض من ذلك، الترسيب الفيزيائي للبخار (PVD) هو عملية مباشرة للرؤية. مثل علبة الرش، يمكنها فقط تغطية الأسطح التي يمكنها "رؤيتها"، مما يؤدي غالبًا إلى مادة أكثر سمكًا في الجزء العلوي من الخندق ومادة أرق بكثير في الأسفل.

درجة الحرارة وتوافق المواد

يمكن أن تكون درجات الحرارة المرتفعة مدمرة. يمكن أن تتسبب الحرارة المطلوبة لبعض عمليات الترسيب الكيميائي للبخار في إتلاف الطبقات المترسبة سابقًا أو تتسبب في انتشار المواد في بعضها البعض، مما يدمر خصائصها الكهربائية. لهذا السبب تعتبر الطرق ذات درجة الحرارة المنخفضة مثل PECVD و ALD ضرورية للمراحل اللاحقة من تصنيع الرقائق.

السرعة مقابل الدقة

هناك مفاضلة لا مفر منها بين سرعة التصنيع (الإنتاجية) وجودة الفيلم. توفر عمليات مثل ALD الكمال على المستوى الذري ولكنها بطيئة جدًا. بالنسبة للطبقات السميكة والأقل أهمية حيث لا تكون هذه الدقة ضرورية، فإن عملية CVD أو PVD الأسرع تكون أكثر اقتصادا بكثير.

اتخاذ الخيار الصحيح لهدفك

يتم دائمًا تحديد اختيار تقنية الترسيب من خلال المتطلبات المحددة للطبقة التي يتم بناؤها.

• إذا كان تركيزك الأساسي هو إنشاء حاجز عازل مثالي وخالٍ من الثقوب في ترانزستور ثلاثي الأبعاد: فإن ALD هو الخيار الوحيد لتوافقه ودقته التي لا مثيل لها على المستوى الذري.
• إذا كان تركيزك الأساسي هو ترسيب الأسلاك المعدنية التي تربط الترانزستورات: فإن مزيجًا من PVD (لإنشاء طبقة "بذور" أولية) وعمليات كيميائية كهربائية أخرى هو المعيار الصناعي.
• إذا كان تركيزك الأساسي هو ترسيب طبقة بولي سيليكون أو عازلة للأغراض العامة: غالبًا ما يوفر شكل من أشكال CVD التوازن المثالي بين جودة الفيلم والتوافق وسرعة التصنيع.

في النهاية، يكمن إتقان الترسيب في اختيار الأداة المثالية لبناء كل طبقة محددة، على مقياس النانومتر، من دائرة متكاملة حديثة.

جدول الملخص:

طريقة الترسيب	الآلية الأساسية	الخاصية الرئيسية	حالة الاستخدام المثالية
الترسيب الكيميائي للبخار (CVD)	تفاعلات كيميائية غازية على سطح رقاقة ساخنة.	توافق ممتاز على الهياكل ثلاثية الأبعاد المعقدة.	طبقات عازلة وشبه موصلة للأغراض العامة.
الترسيب الفيزيائي للبخار (PVD / التذرية)	إزاحة فيزيائية للذرات من مادة الهدف.	تغطية مباشرة للرؤية؛ ترسيب أسرع.	الأسلاك المعدنية وطبقات البذور.
الترسيب الطبقي الذري (ALD)	تفاعلات كيميائية سطحية متسلسلة ذاتية التحديد.	دقة وتوافق لا مثيل لهما على المستوى الذري.	حواجز عازلة حرجة في الترانزستورات ثلاثية الأبعاد المتقدمة.
