الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD) هما تقنيتان مستخدمتان على نطاق واسع لترسيب الأغشية الرقيقة على الركائز.وعلى الرغم من أن كلتا الطريقتين تهدفان إلى إنشاء طبقات، إلا أنهما تختلفان اختلافًا كبيرًا في آلياتهما وظروف التشغيل وخصائص الأغشية الناتجة.وتعتمد تقنية الطباعة بالبطاريات البلمرة البصرية على عمليات فيزيائية مثل التبخير أو الرش لإيداع المواد، وعادةً ما تكون في درجات حرارة منخفضة، وهي مناسبة للمعادن والسبائك والسيراميك.ومن ناحية أخرى، تتضمن عملية التفريد بالتقنية البصرية بالتقنية CVD تفاعلات كيميائية بين السلائف الغازية والركيزة، وتعمل في درجات حرارة أعلى، وهي فعالة بشكل خاص للسيراميك والبوليمرات وأشباه الموصلات.يعتمد الاختيار بين تقنية PVD و CVD على عوامل مثل توافق المواد ومتطلبات جودة الفيلم والاحتياجات الخاصة بالتطبيق.
شرح النقاط الرئيسية:
-
آلية الترسيب:
- :: PVD:يستخدم عمليات فيزيائية مثل التبخير أو الرش لتبخير مادة صلبة، والتي تتكثف بعد ذلك على الركيزة.هذه العملية هي عملية خط الرؤية، مما يعني أن المادة تترسب مباشرة على الركيزة دون تفاعل كيميائي.
- CVD:تتضمن تفاعلات كيميائية بين السلائف الغازية وسطح الركيزة.تتفاعل الغازات لتكوين طلاء صلب، والعملية متعددة الاتجاهات، مما يسمح بتغطية موحدة حتى على الأشكال الهندسية المعقدة.
-
درجات حرارة التشغيل:
- :: PVD:يعمل عادةً في درجات حرارة منخفضة، تتراوح بين 250 درجة مئوية و450 درجة مئوية.وهذا يجعلها مناسبة للركائز التي لا تتحمل درجات الحرارة العالية.
- CVD:يتطلب درجات حرارة أعلى، تتراوح عادةً بين 450 درجة مئوية و1050 درجة مئوية، لتسهيل التفاعلات الكيميائية.وهذا يحد من استخدامه مع المواد الحساسة للحرارة.
-
مواد الطلاء:
- :: PVD:يمكنه ترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والسيراميك.وهو فعال بشكل خاص لإنشاء طلاءات صلبة ومقاومة للتآكل.
- CVD:يستخدم في المقام الأول لترسيب السيراميك والبوليمرات وأشباه الموصلات.وهو مناسب تمامًا للتطبيقات التي تتطلب طلاءات عالية النقاء وكثيفة.
-
سماكة الغشاء وجودته:
- :: PVD:تنتج أغشية أرق (عادةً 3 إلى 5 ميكرومتر) مع نعومة سطح ممتازة والتصاقات ممتازة.ومع ذلك، قد تكون الطلاءات أقل كثافة وأقل اتساقًا مقارنةً بالطلاءات التي تنتجها CVD.
- CVD:ينتج عنه أغشية أكثر سمكاً (10 إلى 20 ميكرومتر) تكون أكثر كثافة وتجانساً.يمكن أن تؤدي العملية ذات درجة الحرارة العالية إلى إجهاد الشد والشقوق الدقيقة، ولكن الطلاءات بشكل عام تتمتع بتغطية وكثافة أفضل.
-
معدل الترسيب:
- :: PVD:بشكل عام لديها معدلات ترسيب أقل بشكل عام مقارنةً بالترسيب بالترسيب بالبطاريات القابلة للتحويل إلى شرائح.ومع ذلك، غالبًا ما تكون مفضلة للإنتاج بكميات كبيرة نظرًا لقدرتها على ترسيب الأفلام على مساحات كبيرة من الركيزة بكفاءة.
- CVD:يمكن أن تحقق معدلات ترسيب أعلى، ولكن قد تكون العملية أقل كفاءة للإنتاج على نطاق واسع بسبب الحاجة إلى درجات حرارة عالية والتحكم الدقيق في التفاعلات الكيميائية.
-
التطبيقات:
- :: PVD:يُستخدم عادةً في التطبيقات التي تتطلب طلاءات صلبة ومقاومة للتآكل، مثل أدوات القطع والتشطيبات الزخرفية والطلاءات البصرية.إن تشغيله في درجات حرارة منخفضة يجعله مناسبًا للركائز الحساسة للحرارة.
- CVD:مثالي للتطبيقات التي تتطلب طلاءات كثيفة عالية النقاء، مثل تصنيع أشباه الموصلات، والطلاءات الواقية للبيئات ذات درجات الحرارة العالية، والسيراميك المتقدم.
-
خصائص الإجهاد والأغشية:
- :: PVD:تشكل ضغطًا انضغاطيًا أثناء التبريد، مما يعزز التصاق الطلاء ومتانته.تكون الأغشية بشكل عام أكثر سلاسة وذات تشطيب سطحي أفضل.
- CVD:يمكن أن تؤدي درجة حرارة المعالجة العالية إلى إجهاد الشد، مما قد يتسبب في حدوث تشققات دقيقة في الطلاء.ومع ذلك، فإن أفلام CVD أكثر كثافة وتوفر تغطية أفضل، خاصةً في الأشكال الهندسية المعقدة.
وخلاصة القول، إن تقنية PVD وتقنية CVD هما تقنيتان متكاملتان، ولكل منهما نقاط قوتها وحدودها.ويفضل استخدام تقنية التفريد بالبطاريات البيوفيزيائية بالقطع البفدي (PVD) بسبب انخفاض درجة حرارتها ومعدلات ترسيبها الأسرع وقدرتها على ترسيب مجموعة كبيرة من المواد.من ناحية أخرى، تتفوق تقنية CVD في إنتاج طلاءات عالية النقاء وكثيفة مع تغطية ممتازة، مما يجعلها مثالية للتطبيقات التي تتطلب تركيبات كيميائية دقيقة وخصائص غشاء موحد.ويعتمد الاختيار بين الاثنين على المتطلبات المحددة للتطبيق، بما في ذلك توافق المواد وخصائص الفيلم المرغوبة وقيود الإنتاج.

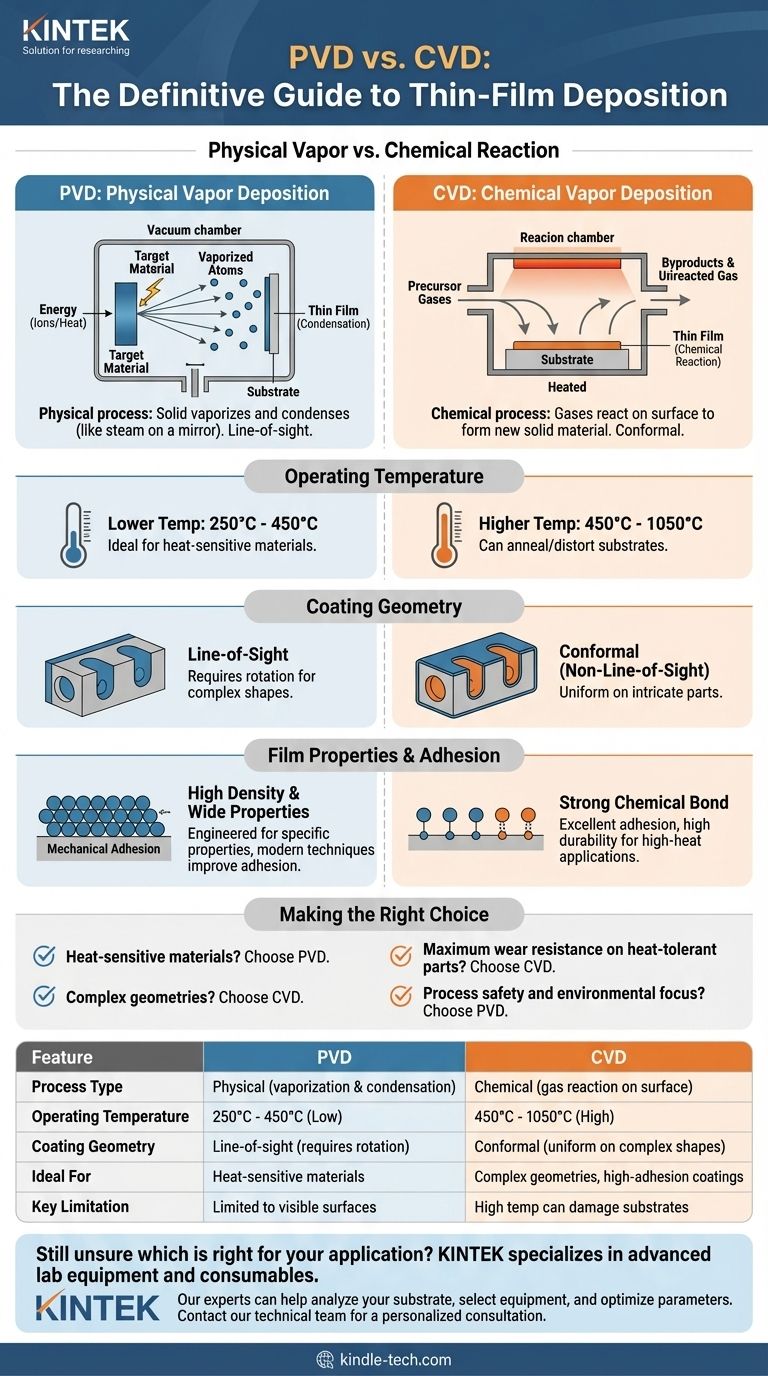

جدول ملخص:
| الجانب | ف.ف.د | التفريغ القابل للذوبان |
|---|---|---|
| آلية الترسيب | العمليات الفيزيائية (التبخير، الرش) | التفاعلات الكيميائية بين السلائف الغازية والركيزة |
| درجة حرارة التشغيل | 250 درجة مئوية إلى 450 درجة مئوية | 450 درجة مئوية إلى 1050 درجة مئوية |
| مواد الطلاء | المعادن، والسبائك، والسيراميك | السيراميك والبوليمرات وأشباه الموصلات |
| سُمك الفيلم | 3 ~ 5 ميكرومتر (أرق وأكثر سلاسة) | 10 ~ 20 ميكرومتر (أكثر سمكاً وكثافة) |
| معدل الترسيب | معدلات أقل، فعالة للمساحات الكبيرة | معدلات أعلى، أقل كفاءة للإنتاج على نطاق واسع |
| التطبيقات | أدوات القطع، والتشطيبات الزخرفية، والطلاءات البصرية | أشباه الموصلات، والطلاءات ذات درجات الحرارة العالية، والسيراميك المتقدم |
| إجهاد الغشاء | الإجهاد الضاغط (يعزز الالتصاق) | إجهاد الشد (قد يسبب تشققات دقيقة) |
هل تحتاج إلى مساعدة في الاختيار بين تقنية PVD و CVD لتطبيقك؟ اتصل بخبرائنا اليوم للحصول على إرشادات مخصصة!
