يعد الترسيب بالرش المغناطيسي بالتيار المستمر (DC) عملية ترسيب فيزيائي للبخار (PVD) تُستخدم لإنشاء أغشية رقيقة عالية الجودة وموحدة. تعمل هذه العملية عن طريق توليد بلازما في بيئة مفرغة واستخدام مزيج من مجال كهربائي ثابت ومجال مغناطيسي لقصف مادة المصدر ("الهدف") بالأيونات. يؤدي هذا القصف إلى إزاحة الذرات من الهدف، والتي تنتقل بعد ذلك وتتكثف على ركيزة لتشكيل الطلاء المطلوب.
الميزة المميزة للترسيب بالرش المغناطيسي هي استخدام مجال مغناطيسي لاحتجاز الإلكترونات بالقرب من مادة الهدف. هذه الإضافة التي تبدو بسيطة تزيد بشكل كبير من كفاءة البلازما، مما يؤدي إلى معدلات ترسيب أعلى بكثير وتحكم أفضل في العملية مقارنة بتقنيات الرش الأساسية.
تفكيك عملية الرش
لفهم الترسيب بالرش المغناطيسي بالتيار المستمر، من الأفضل تقسيمه إلى مراحله الأساسية. تلعب كل خطوة دورًا حاسمًا في الجودة النهائية للفيلم الرقيق.
بيئة التفريغ
تتم العملية بأكملها داخل غرفة محكمة الإغلاق وعالية التفريغ. يعد إزالة الهواء والغازات الأخرى أمرًا ضروريًا لمنع تلوث الفيلم وللسماح للذرات المتناثرة بالانتقال بحرية من الهدف إلى الركيزة.
تكوين البلازما
بمجرد تحقيق التفريغ، يتم إدخال كمية صغيرة من غاز خامل - غالبًا ما يكون الأرجون (Ar) - إلى الغرفة عند ضغط منخفض. ثم يتم تطبيق جهد تيار مستمر عالٍ بين قطبين: الكاثود (وهو الهدف) والأنود. يؤدي هذا الجهد العالي إلى تأين غاز الأرجون، وتجريد الإلكترونات من ذرات الأرجون وتكوين خليط من أيونات الأرجون الموجبة (Ar+) والإلكترونات الحرة. هذا الغاز المتأين هو البلازما، وغالبًا ما يكون مرئيًا كتوهج مميز.
دور المجال الكهربائي (التيار المستمر)
يعني جانب "التيار المستمر" تطبيق جهد سالب ثابت على مادة الهدف (الكاثود). تتسارع أيونات الأرجون المشحونة إيجابًا في البلازما بشكل طبيعي بواسطة هذا المجال الكهربائي وتنجذب بقوة نحو الهدف المشحون سلبًا.
ميزة "المغناطيسية": المجال المغناطيسي
هذا هو الابتكار الرئيسي. يتم وضع مجال مغناطيسي قوي ودائم خلف الهدف. لا يؤثر هذا المجال المغناطيسي بشكل مباشر على أيونات الأرجون الثقيلة، ولكنه يؤثر بشكل عميق على الإلكترونات الخفيفة المشحونة سلبًا.
يحبس المجال هذه الإلكترونات في مسار حلزوني قريب من وجه الهدف. من خلال إجبارها على السفر لمسار أطول بكثير بدلاً من الهروب، تزداد احتمالية اصطدامها بذرات الأرجون المحايدة وتأينها بشكل كبير. وهذا يخلق بلازما أكثر كثافة وشدة بالضبط حيث تكون هناك حاجة إليها - مباشرة أمام الهدف.
حدث الرش
تتصادم السحابة الكثيفة من أيونات الأرجون الموجبة، المتسارعة بواسطة المجال الكهربائي، مع سطح الهدف بطاقة كبيرة. يعمل كل تصادم مثل كسر كرة بلياردو مجهري، حيث ينقل الزخم ويطرد، أو "يرش"، الذرات من مادة الهدف.
ترسيب الأغشية الرقيقة
تنتقل هذه الذرات المحايدة المتحررة حديثًا من مادة الهدف في خط مستقيم عبر بيئة الضغط المنخفض. عندما تصادف الركيزة (الشيء الذي يتم طلاؤه)، فإنها تتكثف على سطحها، وتشكل تدريجيًا طبقة رقيقة وموحدة.
فهم المقايضات والقيود
على الرغم من قوته، فإن الترسيب بالرش المغناطيسي بالتيار المستمر ليس حلاً عالميًا. تفرض آليته الأساسية قيودًا محددة من الأهمية بمكان فهمها.
قيود مادة الهدف
القيود الأساسية لطريقة التيار المستمر هي أن مادة الهدف يجب أن تكون موصلة للكهرباء. يجب الحفاظ على شحنة سالبة ثابتة على الهدف لجذب الأيونات الموجبة.
إذا حاولت رش مادة عازلة أو عازلة للكهرباء (مثل السيراميك أو الأكسيد)، فإن الشحنة الموجبة من الأيونات الواصلة تتراكم بسرعة على سطح الهدف. يؤدي هذا التأثير، المعروف باسم تسمم الهدف أو التقوس، إلى تحييد الانحياز السلبي ويوقف عملية الرش بشكل فعال.
تعقيد العملية
أنظمة الرش المغناطيسي هي قطع معقدة من المعدات. تتطلب مضخات تفريغ عالية، ووحدات تحكم دقيقة في تدفق الغاز، ومصادر طاقة تيار مستمر عالية الجهد، ومصفوفات مغناطيسية مصممة بعناية. يتطلب تحقيق عملية مستقرة وقابلة للتكرار خبرة وتحكمًا كبيرين.
هل الترسيب بالرش المغناطيسي بالتيار المستمر مناسب لتطبيقك؟
يعتمد قرار استخدام هذه التقنية بالكامل على متطلبات المواد وأهداف الإنتاج الخاصة بك.
- إذا كان تركيزك الأساسي هو ترسيب فيلم معدني موصل بنقاء عالٍ والتصاق جيد: فإن الترسيب بالرش المغناطيسي بالتيار المستمر هو خيار قياسي صناعي وفعال وموثوق للغاية للمواد مثل التيتانيوم أو الألومنيوم أو النحاس أو الكروم.
- إذا كان تركيزك الأساسي هو ترسيب مادة عازلة مثل الأكسيد أو النيتريد: ستحتاج إلى تجاوز الترسيب بالتيار المستمر إلى تقنيات مثل الترسيب بالتردد اللاسلكي (RF) أو الترسيب التفاعلي، والتي تم تصميمها للتغلب على مشكلة تراكم الشحنات.
- إذا كان تركيزك الأساسي هو الطلاء الصناعي عالي الإنتاجية: فإن معدلات الترسيب العالية وقابلية التوسع للترسيب بالرش المغناطيسي تجعله تقنية رائدة لتطبيقات التصنيع، مثل طلاء الزجاج المعماري أو إنتاج الإلكترونيات الدقيقة.
يعد فهم مبادئ كيفية تعزيز المجال المغناطيسي للبلازما هو المفتاح للاستفادة الفعالة من تقنية ترسيب الأغشية الرقيقة القوية هذه.
جدول الملخص:
| الجانب | الوصف |
|---|---|
| نوع العملية | ترسيب فيزيائي للبخار (PVD) |
| الميزة الرئيسية | المجال المغناطيسي يحبس الإلكترونات لبلازما عالية الكفاءة |
| مثالي لـ | المعادن الموصلة (مثل Ti، Al، Cu، Cr) |
| القيود | غير مناسب للمواد العازلة (السيراميك، الأكاسيد) |
| الغاز الأساسي المستخدم | الأرجون (Ar) |
| الميزة الرئيسية | معدلات ترسيب عالية وتحكم ممتاز في العملية |
هل تحتاج إلى حل رش موثوق لمختبرك؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة الرش المغناطيسي المصممة لترسيب الأغشية الرقيقة بدقة. سواء كنت تعمل مع معادن موصلة أو تستكشف مواد متقدمة، فإن خبرتنا تضمن حصولك على المعدات المناسبة للحصول على نتائج ممتازة. اتصل بخبرائنا اليوم لمناقشة احتياجات مختبرك المحددة واكتشاف كيف يمكن لـ KINTEK تعزيز قدراتك البحثية والإنتاجية!

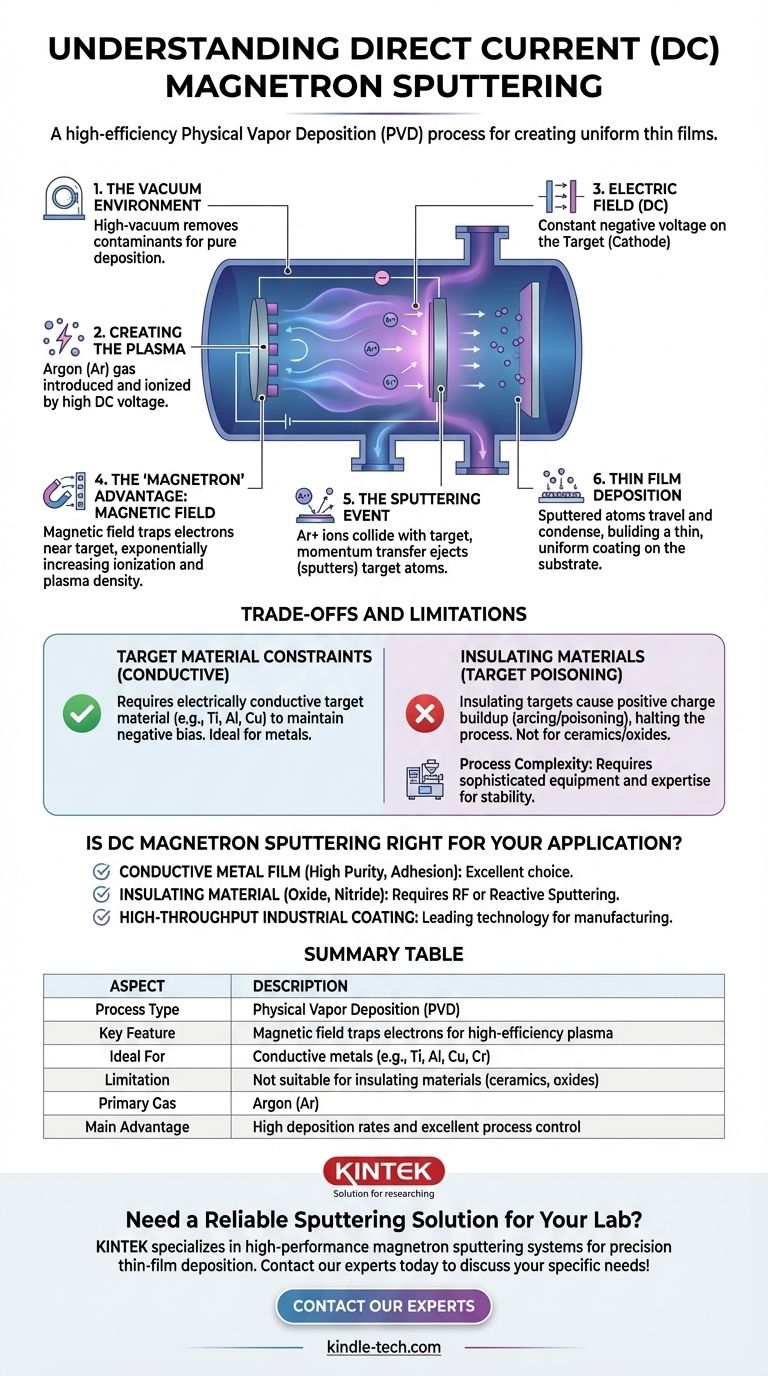

دليل مرئي
