ما هو استخدام لحام الفرن؟ إتقان تجميع الإلكترونيات بكميات كبيرة

في جوهره، لحام الفرن هو عملية تصنيع بكميات كبيرة تستخدم لربط المكونات الإلكترونية بلوحة دوائر مطبوعة (PCB) عن طريق تسخين التجميع بأكمله في فرن ذو بيئة محكمة. تُعرف هذه الطريقة، الأكثر شيوعًا باسم لحام إعادة التدفق (Reflow Soldering)، باستخدام معجون لحام مطبق بدقة يذوب أثناء دورة التسخين، مما يخلق آلاف الوصلات الكهربائية الموثوقة في وقت واحد.

الغرض الأساسي من لحام الفرن ليس فقط ربط المكونات، بل القيام بذلك بتناسق وجودة استثنائيين على نطاق واسع. إنه يوازن بين سرعة الوصلة الواحدة وكفاءة إتقان دفعة كاملة من التجميعات المعقدة في وقت واحد.

ميكانيكا عملية لحام الفرن

لحام الفرن هو عملية متعددة المراحل حيث الدقة في كل خطوة حاسمة للنتيجة النهائية. الفرن نفسه هو ببساطة الأداة للمرحلة الأكثر أهمية: دورة التسخين المتحكم بها.

الخطوة 1: تطبيق معجون اللحام

قبل حدوث أي تسخين، يتم طباعة معجون لحام متخصص — وهو خليط من كرات لحام مجهرية ومادة صاهرة — على وسادات التلامس للوحة الدائرة. يتم ذلك عادةً باستخدام قالب، مما يضمن ترسيب كمية دقيقة من المعجون بالضبط حيثما تكون هناك حاجة إليها.

الخطوة 2: وضع المكونات

تقوم آلات "الالتقاط والوضع" الآلية بعد ذلك بوضع المكونات الإلكترونية على اللوحة. الطبيعة اللاصقة لمعجون اللحام كافية لتثبيت المكونات في مكانها أثناء نقل اللوحة إلى الفرن.

الخطوة 3: دورة التسخين المتحكم بها (ملف إعادة التدفق)

هذا هو جوهر العملية. ينتقل التجميع عبر الفرن على حزام ناقل، مروراً بعدة مناطق بدرجات حرارة مختلفة. يُطلق على منحنى درجة الحرارة المُدار بعناية هذا اسم ملف إعادة التدفق.

• التسخين المسبق: يرفع درجة حرارة اللوحة بلطف لتنشيط المادة الصاهرة ومنع الصدمة الحرارية.
• النقع (أو النقع الحراري): يسمح للتجميع بأكمله، بما في ذلك المكونات الكبيرة والصغيرة، بالوصول إلى درجة حرارة موحدة.
• إعادة التدفق: تزداد درجة الحرارة بسرعة فوق نقطة انصهار اللحام. تتحول كرات اللحام إلى سائل، "معاد تدفقها" لتشكيل روابط معدنية.
• التبريد: يتم تبريد التجميع بطريقة محكمة لتصلب وصلات اللحام دون إحداث عيوب.

الخطوة 4: دور الغلاف الجوي

تستخدم العديد من أفران اللحام الصناعية جوًا خاملًا متحكمًا به، عادةً عن طريق ضخ غاز النيتروجين. هذا يزيح الأكسجين، مما يمنع أكسدة المكونات واللحام أثناء مرحلة إعادة التدفق ذات درجة الحرارة العالية، مما يؤدي إلى وصلات لحام أنظف وأقوى وأكثر موثوقية.

التطبيقات الرئيسية ومتى يتم استخدامها

بينما يمتلك مصطلح "الفرن" تطبيقات واسعة في علم المواد، فإن استخدامه في اللحام خاص جدًا بصناعة الإلكترونيات.

تصنيع الإلكترونيات بكميات كبيرة

لحام الفرن هو العمود الفقري لإنتاج الإلكترونيات الحديثة. يُستخدم لجميع الأجهزة المنتجة بكميات كبيرة تقريبًا، بما في ذلك اللوحات الأم، الهواتف الذكية، بطاقات الرسوميات، ووحدات التحكم في السيارات.

تقنية التركيب السطحي (SMT)

هذه العملية هي الطريقة القياسية والأكثر فعالية للحام مكونات التركيب السطحي (SMDs). تفتقر هذه المكونات إلى الأسلاك الطويلة للأجزاء القديمة "ذات الثقب"، وهي مصممة ليتم تركيبها مباشرة على سطح لوحة الدوائر المطبوعة، مما يجعل إعادة تدفق الفرن مناسبًا تمامًا.

اللوحات المعقدة وذات الوجهين

بالنسبة للوحات ذات الكثافة العالية من المكونات أو الأجزاء المثبتة على كلا الجانبين، فإن لحام الفرن هو الحل العملي الوحيد. إنه يسخن التجميع بأكمله بشكل موحد، وهو أمر مستحيل تحقيقه بشكل موثوق بالطرق اليدوية مثل اللحام اليدوي.

فهم المقايضات

يتضمن اختيار لحام الفرن الموازنة بين مزاياه المميزة ومتطلباته التشغيلية الكبيرة.

الميزة: تناسق لا مثيل له

من خلال تسخين اللوحة بأكملها بملف إعادة تدفق مطور علميًا، يلغي لحام الفرن التباين البشري في اللحام اليدوي. وينتج عن ذلك عوائد عالية للغاية وجودة متسقة عبر ملايين الوصلات.

الميزة: إنتاجية عالية للدفعة

بينما يمكن أن تستغرق دورة إعادة تدفق واحدة عدة دقائق، يعالج الفرن مئات أو آلاف المكونات على كل لوحة في وقت واحد. عند تشغيله باستمرار، تكون إنتاجيته للإنتاج الضخم هائلة.

العيب: استثمار أولي مرتفع وبصمة كبيرة

أفران إعادة التدفق هي قطع كبيرة ومعقدة ومكلفة من الآلات الصناعية. تتطلب مساحة كبيرة في أرض المصنع واستثمارًا رأسماليًا كبيرًا، مما يجعلها غير مناسبة للهواة أو النماذج الأولية صغيرة النطاق.

العيب: تحسين العملية أمر بالغ الأهمية

تطوير ملف إعادة التدفق الصحيح يمثل تحديًا تقنيًا. يجب ضبط الملف بشكل مثالي لكتلة لوحة الدوائر المطبوعة المحددة، والمكونات المستخدمة، ونوع معجون اللحام. يمكن أن يؤدي ملف غير صحيح إلى تدمير دفعة كاملة من التجميعات باهظة الثمن.

اتخاذ الخيار الصحيح لهدفك

يعتمد اختيار طريقة اللحام بالكامل على حجم مشروعك وتعقيده وميزانيته.

• إذا كان تركيزك الأساسي هو الإنتاج الضخم والجودة لتقنية التركيب السطحي (SMT): فإن لحام الفرن (إعادة التدفق) هو المعيار الصناعي الذي لا يمكن المساومة عليه.
• إذا كان تركيزك الأساسي هو النماذج الأولية أو الإصلاح أو الدفعات الصغيرة: فإن اللحام اليدوي ومحطات إعادة العمل بالهواء الساخن أكثر عملية وفعالية من حيث التكلفة بكثير.
• إذا كان تركيزك الأساسي هو لحام مكونات الثقب في حجم كبير: غالبًا ما يكون لحام الموجة، وهي عملية مختلفة حيث تمر اللوحة فوق موجة من اللحام المنصهر، هو الخيار الأكثر تخصصًا وفعالية.

في النهاية، يتيح لك فهم مبادئ لحام الفرن اختيار عملية التصنيع الصحيحة بناءً على الحجم والجودة والتكلفة.

جدول الملخص:

الجانب	التفاصيل الرئيسية
الاستخدام الأساسي	لحام جماعي لمكونات تقنية التركيب السطحي (SMT) على لوحات الدوائر المطبوعة (PCBs)
الفائدة الرئيسية	تناسق استثنائي وإنتاجية عالية لمعالجة الدفعات
الصناعات النموذجية	الإلكترونيات الاستهلاكية، السيارات، الاتصالات
مثالي لـ	الإنتاج بكميات كبيرة للوحات الدوائر المطبوعة المعقدة، ذات الوجهين، أو الكثيفة
اسم العملية	لحام إعادة التدفق (Reflow Soldering)
التحدي الرئيسي	يتطلب استثمارًا رأسماليًا كبيرًا وتحسينًا دقيقًا للعملية

هل أنت مستعد لتوسيع نطاق إنتاجك الإلكتروني بدقة؟

لحام الفرن هو حجر الزاوية في تصنيع الإلكترونيات الموثوق به بكميات كبيرة. تتخصص KINTEK في توفير معدات المختبرات والإنتاج المتقدمة اللازمة لتحقيق هذا المستوى من الجودة والكفاءة. سواء كنت تقوم بتوسيع خط التجميع الخاص بك أو تحسين عملية إعادة التدفق، فإن خبرتنا في معدات المختبرات والمواد الاستهلاكية مصممة لتلبية المتطلبات الصارمة لتصنيع الإلكترونيات الحديثة.

دعنا نساعدك على ضمان أن تكون كل وصلة لحام مثالية. اتصل بـ KINTEK اليوم لمناقشة كيف يمكن لحلولنا أن تعزز إنتاجيتك وتناسقك.

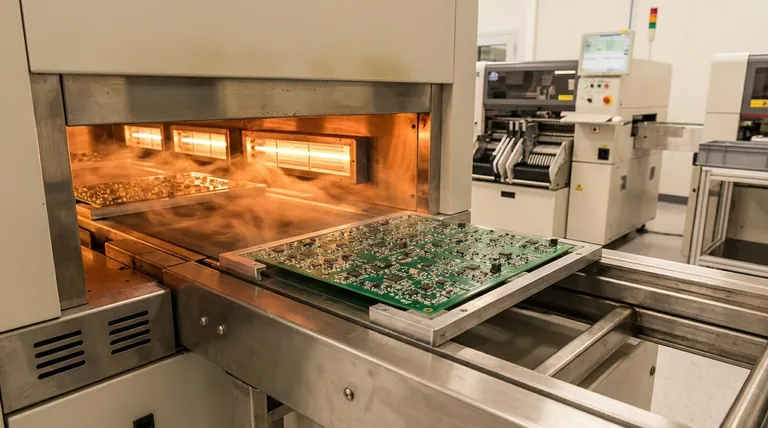

دليل مرئي
