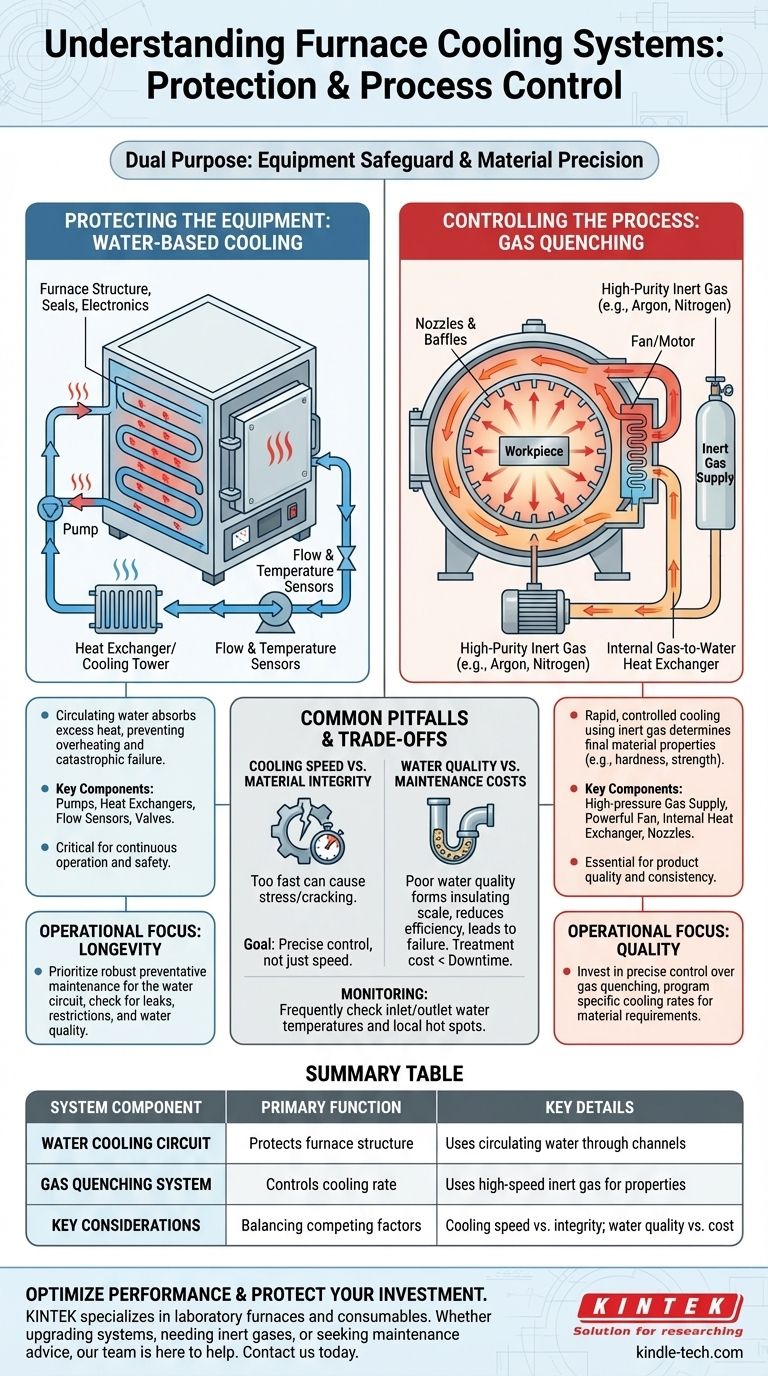

يعد نظام التبريد في الفرن مكونًا حاسمًا مصممًا لإدارة درجة حرارة الفرن ومحتوياته والتحكم فيها بعد المعالجة بدرجة حرارة عالية.وهو يضمن التبريد السريع والمضبوط، وهو أمر ضروري لتحقيق خصائص المواد المطلوبة، والحفاظ على كفاءة العملية، ومنع تلف الفرن ومكوناته.تختلف أنظمة التبريد اعتمادًا على نوع الفرن وتطبيقاته، ولكنها تتضمن عمومًا استخدام الغازات الخاملة أو التبريد بالماء أو مناطق التبريد المتخصصة.تعد الإدارة السليمة لنظام التبريد أمرًا حيويًا لتجنب المشاكل التشغيلية وعدم كفاءة الطاقة والأضرار المحتملة للفرن.
شرح النقاط الرئيسية:
-
الغرض من أنظمة التبريد في الأفران
- تُعد أنظمة التبريد ضرورية لخفض درجة حرارة قطع العمل بسرعة بعد المعالجة بدرجة حرارة عالية.ويضمن ذلك تحقيق خصائص المواد المطلوبة، مثل الصلابة والقوة والبنية المجهرية.
- كما أنها تحمي مكونات الفرن من الإجهاد الحراري والضرر الناجم عن التعرض لفترات طويلة لدرجات حرارة عالية.
-
أنواع أنظمة التبريد
-
التبريد بالغاز الخامل (أفران التفريغ):
- في أفران التفريغ ذات درجة الحرارة العالية، يتم ضخ الغازات الخاملة مثل الأرجون في غرفة محكمة الإغلاق لتسهيل التبريد السريع.تسمح هذه الطريقة بالتحكم الدقيق في معدل التبريد، مما يضمن نتائج معالجة حرارية متسقة وعالية الجودة.
-
التبريد بالماء (أفران القوس المغمور):
- في أفران القوس المغمور، يتم تدوير مياه التبريد من خلال مكونات مثل الشباك القصيرة وحلقات الضغط وأغلفة الأفران لإدارة ظروف درجات الحرارة العالية.غالبًا ما يستخدم فاصل المياه لضمان كفاءة التبريد.
-
التبريد المغلف بالماء (أفران التلبيد):
- تستخدم أفران التلبيد مناطق تبريد مغطاة بغطاء مائي لتبريد الأجزاء الملبدة إلى درجة حرارة يمكن التحكم فيها لمزيد من المناولة.هذه الطريقة مفيدة بشكل خاص لعمليات الدُفعات.
-
التبريد القائم على المبرد (عملية الاخرق):
- في عمليات الاخرق، تُستخدم المبردات المزودة بأسطوانات خروج الماء لتبريد مضخات التفريغ والأهداف.وعلى الرغم من فعالية هذه الطريقة، إلا أنها قد تقلل من معدلات الإنتاج وتزيد من تكاليف الطاقة.
-
التبريد بالغاز الخامل (أفران التفريغ):
-
مكونات نظام التبريد
-
تشتمل أنظمة التبريد عادةً على:
- المشعبات: وحدات مدمجة تحتوي على منظمات ضغط وصمامات ومنظمات تدفق.
- الخراطيم والتجهيزات: خراطيم الإمداد والصرف لنقل وسائط التبريد.
- أنظمة الحلقة المزدوجة الاختيارية: إعدادات متقدمة توفر سعة تبريد إضافية للتطبيقات عالية الطلب.
-
تشتمل أنظمة التبريد عادةً على:
-
أهمية إدارة نظام التبريد
- الصيانة السليمة لأنظمة التبريد أمر بالغ الأهمية لمنع الأعطال التشغيلية.على سبيل المثال، في أفران التفريغ، يمكن أن يؤدي انسداد قنوات مياه التبريد إلى ارتفاع درجة الحرارة والإغلاق التلقائي.
- كما أن الإدارة الفعالة لنظام التبريد تقلل من استهلاك الطاقة وتطيل عمر مكونات الفرن.
-
التحديات والمقايضات
- على الرغم من أن أنظمة التبريد ضرورية، إلا أنها يمكن أن تطرح تحديات مثل زيادة تكاليف الطاقة وانخفاض معدلات الإنتاج، خاصة في عمليات مثل الاخرق.
- إن تحقيق التوازن بين كفاءة التبريد والتكاليف التشغيلية هو أحد الاعتبارات الرئيسية لمشغلي الأفران.
من خلال فهم دور وآليات أنظمة التبريد في أنواع مختلفة من الأفران، يمكن للمشغلين تحسين عملياتهم وتحسين جودة المنتج وضمان طول عمر معداتهم.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| الغرض | التبريد السريع والمضبوط لتحقيق خصائص المواد المطلوبة. |
| الأنواع | التبريد بالغاز الخامل، والتبريد بالماء، والتبريد المغلف بالماء، والتبريد القائم على المبرد. |
| المكونات | المشابك والخراطيم والتجهيزات وأنظمة الحلقات المزدوجة الاختيارية. |
| الأهمية | يمنع التلف ويضمن الكفاءة ويطيل عمر الفرن. |
| التحديات | تكاليف الطاقة، وانخفاض معدلات الإنتاج، وموازنة الكفاءة. |
