ما هو معدل الترسيب في PECVD؟ عملية عالية السرعة ومنخفضة الحرارة يمكنك التحكم بها

باختصار، يُعرف الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) بمعدل ترسيب مرتفع نسبيًا مقارنة بالتقنيات الأخرى ذات درجات الحرارة المنخفضة. ومع ذلك، لا يوجد معدل ترسيب واحد لـ PECVD؛ فالمعدل هو معلمة متغيرة للغاية تعتمد كليًا على وصفة العملية المحددة، والمادة التي يتم ترسيبها، والمعدات المستخدمة.

الرؤية الحاسمة هي أن السمة المميزة لـ PECVD ليست مجرد سرعتها، بل قدرتها على تحقيق هذا المعدل المرتفع عند درجات حرارة منخفضة (حوالي 350 درجة مئوية أو أقل). معدل الترسيب هو متغير عملية يجب عليك تحسينه، وليس ثابتًا محددًا للتقنية.

لماذا يعتبر PECVD عملية عالية المعدل

تأتي سرعة PECVD من آليتها الأساسية: استخدام البلازما لدفع التفاعلات الكيميائية. وهذا يتجاوز الحاجة إلى طاقة حرارية عالية، والتي تعد العامل المحدد في العديد من طرق الترسيب الأخرى.

دور طاقة البلازما

في الترسيب الكيميائي للبخار التقليدي (CVD)، تتطلب درجات حرارة عالية (غالبًا >600 درجة مئوية) لتوفير طاقة كافية لتفكيك الغازات المتفاعلة وبدء تفاعل الترسيب على الركيزة.

يستخدم PECVD مصدر طاقة تردد لاسلكي (RF) لتأيين الغازات، مما يخلق بلازما. تحتوي هذه البلازما على إلكترونات وأيونات عالية الطاقة تتصادم مع جزيئات الغاز المتفاعلة وتفككها، مما يبدأ التفاعل الكيميائي عند درجة حرارة أقل بكثير.

ميزة درجة الحرارة المنخفضة

تعد هذه القدرة على ترسيب الأغشية في درجات حرارة منخفضة هي الميزة الأساسية لـ PECVD. إنها تمكن بشكل مباشر من تحقيق معدل ترسيب أعلى للتطبيقات التي لا تكون فيها درجة الحرارة العالية خيارًا.

تمنع عملية درجة الحرارة المنخفضة التلف الحراري للركيزة، وتقلل من التفاعلات غير المرغوب فيها بين الفيلم والركيزة، وتقلل من الإجهاد الداخلي الذي يمكن أن يتشكل عندما تبرد المواد ذات معدلات التمدد الحراري المختلفة.

العوامل الرئيسية التي تحدد معدل الترسيب

أنت لا تختار PECVD لمعدل ثابت؛ بل تقوم بضبط العملية لتحقيق معدل مرغوب. المعدل هو نتيجة مباشرة للعديد من معلمات العملية المترابطة.

طاقة التردد اللاسلكي (RF Power)

الطاقة المطبقة لإنشاء البلازما هي المحرك الأساسي. تؤدي زيادة طاقة التردد اللاسلكي عمومًا إلى زيادة كثافة الإلكترونات النشطة، مما يؤدي إلى تفكك غازي أكثر كفاءة ومعدل ترسيب أعلى.

تدفق الغاز وتكوينه

معدل إمداد الغازات المتفاعلة إلى الغرفة أمر بالغ الأهمية. يمكن أن يؤدي معدل التدفق الأعلى إلى زيادة سرعة الترسيب، ولكن فقط إلى نقطة يصبح فيها التفاعل محدودًا بعوامل أخرى، مثل طاقة التردد اللاسلكي أو الضغط.

ضغط الغرفة

يؤثر الضغط داخل غرفة التفاعل على كثافة البلازما والمسار الحر المتوسط لجزيئات الغاز. يعد تحسين الضغط ضروريًا لتحقيق التوازن بين معدل التفاعل وتجانس الفيلم الذي يتم ترسيبه.

درجة حرارة الركيزة

على الرغم من أن PECVD هي عملية "درجة حرارة منخفضة"، إلا أن درجة الحرارة لا تزال تلعب دورًا. يمكن أن تؤدي الزيادة المتواضعة في درجة حرارة الركيزة إلى تعزيز حركة السطح وحركية التفاعل، مما قد يزيد أحيانًا من معدل الترسيب ويحسن جودة الفيلم.

فهم المفاضلات: المعدل مقابل الجودة

إن التحسين الشديد لتحقيق أعلى معدل ترسيب ممكن ينطوي دائمًا تقريبًا على مساومة في جودة الفيلم الناتج.

التأثير على كثافة الفيلم والعيوب

قد يؤدي دفع معدل الترسيب إلى مستوى عالٍ جدًا إلى أغشية أقل كثافة، أو أكثر مسامية، أو تحتوي على تركيز أعلى من الشوائب مثل الهيدروجين. ببساطة، لا تملك الجزيئات وقتًا كافيًا للاستقرار في حالة مثالية منخفضة الطاقة على السطح.

التأثير على إجهاد الفيلم

بينما يُعرف PECVD بإنتاج أغشية منخفضة الإجهاد، يمكن أن تؤدي معدلات الترسيب العالية للغاية إلى إعادة إدخال الإجهاد. يحدث هذا لأن النمو السريع للفيلم يمكن أن "يحبس" الاضطراب الهيكلي.

التجانس والمرونة

وفقًا لخصائص العملية، غالبًا ما تكون أغشية PECVD أقل مرونة وتوافقًا (قادرة على تغطية الأشكال المعقدة بالتساوي) من الأغشية الناتجة عن العمليات الأبطأ وذات درجات الحرارة العالية مثل LPCVD (CVD بالضغط المنخفض). هذه مفاضلة مباشرة للسرعة ودرجة الحرارة المنخفضة.

اتخاذ القرار الصحيح لهدفك

معدل الترسيب "الصحيح" هو الذي يلبي متطلبات تطبيقك المحدد. يجب عليك الموازنة بين الإنتاجية وجودة الفيلم.

• إذا كان تركيزك الأساسي هو أقصى إنتاجية: قم بتحسين طاقة التردد اللاسلكي وتدفق الغاز للحصول على أعلى معدل، ولكن كن مستعدًا للاختبار والتحقق من أن جودة الفيلم الناتجة (مثل الكثافة، الإجهاد، الخصائص الكهربائية) لا تزال ضمن حدودك المقبولة.
• إذا كان تركيزك الأساسي هو خصائص الفيلم عالية الجودة: ابدأ بمعدل ترسيب معتدل ومستقر. ركز على التحكم الدقيق في درجة الحرارة والضغط لإنشاء فيلم كثيف ومتجانس ومنخفض الإجهاد.
• إذا كان تركيزك الأساسي هو الترسيب على ركائز حساسة: استغل القوة الأساسية لـ PECVD - درجة حرارته المنخفضة. معدل الترسيب هو معلمة ثانوية يمكنك تعديلها لتحقيق هدفك دون إتلاف المادة الأساسية.

في النهاية، معدل الترسيب في PECVD هو معلمة قوية قابلة للتعديل يجب عليك هندستها للموازنة بين السرعة وخصائص الفيلم المحددة التي يتطلبها مشروعك.

جدول الملخص:

العامل	التأثير على معدل الترسيب	اعتبار رئيسي
طاقة التردد اللاسلكي (RF Power)	زيادة الطاقة تزيد المعدل	يجب الموازنة مع جودة الفيلم وتجانسه
تدفق/تكوين الغاز	يمكن أن يزيد التدفق الأعلى المعدل حتى حد معين	حاسم للتحكم في تكافؤ الفيلم
ضغط الغرفة	يؤثر على كثافة البلازما وحركية التفاعل	التحسين ضروري لتحقيق التوازن بين المعدل والتجانس
درجة حرارة الركيزة	الزيادات المتواضعة يمكن أن تعزز المعدل	الميزة الأساسية هي التشغيل في درجات حرارة منخفضة (≤350 درجة مئوية)

هل تحتاج إلى تحسين عملية PECVD الخاصة بك للسرعة والجودة؟

تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتقدم الخبرة والحلول لمساعدتك في إتقان معلمات ترسيب PECVD الخاصة بك. سواء كان هدفك هو أقصى إنتاجية، أو جودة فيلم فائقة، أو معالجة الركائز الحساسة، يمكننا مساعدتك في تحقيق التوازن المثالي.

دعنا نناقش تطبيقك المحدد وكيف يمكننا تعزيز قدرات مختبرك. اتصل بخبرائنا اليوم للحصول على استشارة شخصية!

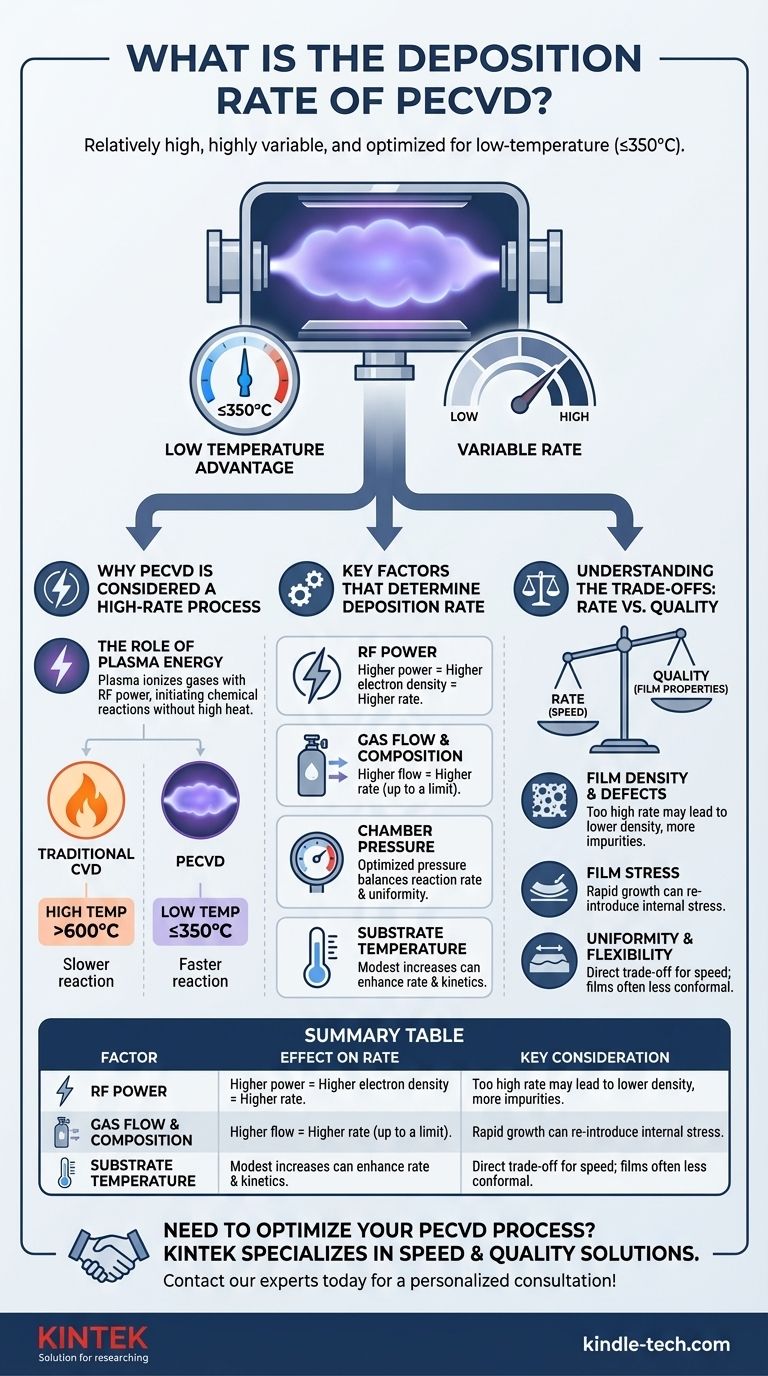

دليل مرئي
