يكمن الفرق الأساسي بين الترسيب الكيميائي للبخار (CVD) وترسيب الطبقة الذرية (ALD) في كيفية إدخال السلائف الكيميائية إلى الركيزة. في CVD، يتم توصيل السلائف في وقت واحد، مما يؤدي إلى تفاعل مستمر يبني طبقة بسرعة. في ALD، يتم إدخال السلائف في نبضات متتالية ومنفصلة، مما يتيح تفاعلاً ذاتي التحديد يبني الفيلم طبقة ذرية واحدة في كل مرة.
بينما كلاهما طريقتان للترسيب الكيميائي، فإن CVD مُحسّن للسرعة والسماكة، بينما ALD هو نوع أبطأ وأكثر دقة مصمم للتحكم المطلق في تجانس الفيلم وتطابقه، حتى على الهياكل ثلاثية الأبعاد الأكثر تعقيدًا.
الأساس: فهم الترسيب الكيميائي للبخار (CVD)
كيف يعمل CVD
الترسيب الكيميائي للبخار هو عملية يتم فيها وضع ركيزة (أو قطعة عمل) داخل غرفة تفاعل وتسخينها.
ثم يتم إدخال مادة كيميائية غازية متطايرة واحدة أو أكثر، تُعرف بالسلائف، إلى الغرفة. تتفاعل هذه الغازات أو تتحلل على سطح الركيزة الساخن، مكونة طبقة صلبة مستقرة وتاركة وراءها منتجات ثانوية متطايرة يتم إزالتها.
تخيل الأمر وكأنها تيارات متعددة من الطلاء الملون يتم رشها على لوحة قماشية في نفس الوقت - تختلط الألوان وتبني طبقة باستمرار.
الخصائص الرئيسية لـ CVD
الميزة الأساسية لـ CVD هي معدل الترسيب العالي. نظرًا لأن التفاعلات الكيميائية تحدث باستمرار أينما توجد السلائف، يمكن نمو الأفلام بسرعة نسبية، غالبًا بمعدلات مئات أو آلاف النانومتر في الساعة.
هذا يجعل CVD فعالًا للغاية في إنشاء طبقات سميكة ووقائية أو وظيفية في التطبيقات الصناعية حيث الإنتاجية أمر بالغ الأهمية.
التحسين: ترسيب الطبقة الذرية (ALD) كنوع فرعي من CVD
دورة التفاعل ذاتي التحديد
يُفهم ALD على أفضل وجه على أنه فئة فرعية دقيقة من CVD. بدلاً من إدخال السلائف في وقت واحد، يقسم ALD التفاعل إلى سلسلة من الخطوات المميزة ذاتية التحديد. تبدو دورة السلائف الثنائية النموذجية كالتالي:
- النبضة 1: يتم ضخ غاز السلائف الأول إلى الغرفة. يتفاعل مع سطح الركيزة حتى يتم شغل كل موقع تفاعل متاح. لا يمكن أن يحدث أي تفاعل آخر، مما يجعل العملية ذاتية التحديد.
- التطهير 1: يتم تطهير الغرفة بغاز خامل لإزالة جميع جزيئات السلائف الزائدة.
- النبضة 2: يتم ضخ غاز السلائف الثاني. يتفاعل حصريًا مع طبقة السلائف الأولى التي تم ترسيبها للتو. هذا التفاعل أيضًا ذاتي التحديد.
- التطهير 2: يتم تطهير الغرفة مرة أخرى لإزالة السلائف غير المتفاعلة والمنتجات الثانوية، تاركًا وراءه طبقة ذرية واحدة بالضبط من المادة المطلوبة.
تتكرر هذه الدورة المكونة من أربع خطوات مئات أو آلاف المرات لبناء طبقة بالسماكة المطلوبة.
قوة التحكم طبقة تلو الأخرى
تمنح هذه العملية الدورية الدقيقة ALD مزاياها الفريدة. نظرًا لأن كل دورة ترسب طبقة ذرية واحدة موحدة، فإنها توفر تحكمًا لا مثيل له في السماكة وصولًا إلى مستوى الأنجستروم.
علاوة على ذلك، نظرًا لأن العملية تعتمد على الانتشار الغازي وتفاعلات السطح بدلاً من الترسيب المباشر، فإنها تحقق تطابقًا مثاليًا. سيكون فيلم ALD موحدًا تمامًا في السماكة سواء كان على سطح مستوٍ، أو عميقًا داخل خندق، أو يغطي مسامًا نانوية ثلاثية الأبعاد معقدة.
مقارنة وجهاً لوجه: CVD مقابل ALD
آلية النمو
CVD: تفاعل مستمر ومتزامن لعدة سلائف. يعتمد معدل النمو على عوامل مثل درجة الحرارة والضغط وتدفق الغاز. ALD: عملية متسلسلة ودورية مع تفاعلات سطحية ذاتية التحديد. يتحدد النمو فقط بعدد الدورات التي يتم إجراؤها.
معدل الترسيب
CVD: سريع. مناسب تمامًا للأفلام التي تتراوح سماكتها من مئات النانومتر إلى عدة ميكرونات. ALD: بطيء جدًا. مثالي للأفلام الرقيقة جدًا، عادةً أقل من 100 نانومتر، حيث الدقة أمر بالغ الأهمية.
تطابق الفيلم
CVD: متغير. قد يواجه صعوبة في تغطية الخنادق العميقة أو الأشكال ثلاثية الأبعاد المعقدة بشكل موحد. ALD: ممتاز. يوفر طلاءً موحدًا تمامًا بغض النظر عن هندسة الركيزة أو نسبة الأبعاد.
فهم المفاضلات
معضلة السرعة مقابل الدقة
الاختيار بين CVD و ALD هو مفاضلة هندسية كلاسيكية بين سرعة التصنيع وكمال الفيلم.
يوفر CVD إنتاجية عالية، مما يجعله فعالاً من حيث التكلفة للأفلام السميكة حيث تكون الاختلافات الطفيفة في التجانس مقبولة. يوفر ALD دقة وتطابقًا لا مثيل لهما على حساب الوقت، وبالتالي تكلفة أعلى لكل جزء.
ظروف العملية
تتطلب كلتا التقنيتين عادةً درجات حرارة عالية لدفع التفاعلات الكيميائية، مما قد يحد من أنواع الركائز التي يمكن استخدامها دون التسبب في تلف أو إجهاد.
ومع ذلك، يمكن للمتغيرات المتقدمة مثل CVD المعزز بالبلازما (PECVD) و ALD المعزز بالبلازما (PEALD) أن تعمل في درجات حرارة منخفضة، مما يوسع نطاق تطبيقها.
اتخاذ الخيار الصحيح لتطبيقك
يتطلب اختيار الطريقة الصحيحة فهمًا واضحًا للهدف الأساسي لمشروعك.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية أو الطبقات السميكة (>100 نانومتر): CVD هو الخيار الأفضل لسرعته وفعاليته من حيث التكلفة.
- إذا كان تركيزك الأساسي هو الدقة المطلقة على الأفلام الرقيقة جدًا أو التجانس المثالي على الهياكل ثلاثية الأبعاد المعقدة: ALD هي التكنولوجيا الضرورية، خاصة في الإلكترونيات الدقيقة المتقدمة وتكنولوجيا النانو.
- إذا كانت عمليتك تتطلب درجات حرارة منخفضة وهندسة بسيطة: يمكنك أيضًا التفكير في فئة مختلفة تمامًا، وهي الترسيب الفيزيائي للبخار (PVD)، والذي لا يعتمد على التفاعلات الكيميائية.
في النهاية، يحدد مدى تحمل تطبيقك للنقص تقنية الترسيب الصحيحة.
جدول الملخص:
| الميزة | الترسيب الكيميائي للبخار (CVD) | ترسيب الطبقة الذرية (ALD) |
|---|---|---|
| آلية النمو | تفاعل مستمر ومتزامن | دورات متسلسلة ذاتية التحديد |
| معدل الترسيب | سريع (مئات النانومتر/ساعة) | بطيء (طبقة تلو الأخرى) |
| سماكة الفيلم | طبقات سميكة (>100 نانومتر) | أفلام رفيعة جدًا (<100 نانومتر) |
| التطابق | متغير، يواجه صعوبة مع الأشكال ثلاثية الأبعاد المعقدة | ممتاز، تجانس مثالي على أي هندسة |
| حالة الاستخدام الأساسية | إنتاجية عالية، طبقات سميكة | دقة مطلقة، هياكل ثلاثية الأبعاد معقدة |
هل تواجه صعوبة في اختيار تقنية الترسيب المناسبة لاحتياجات مختبرك الخاصة؟ تتخصص KINTEK في توفير معدات المختبرات والمواد الاستهلاكية لعمليات CVD و ALD. يمكن لخبرائنا مساعدتك في اختيار الحل الأمثل لتحقيق جودة الفيلم الدقيقة والتجانس والإنتاجية التي يتطلبها بحثك أو إنتاجك. اتصل بفريقنا اليوم لمناقشة تطبيقك واكتشاف كيف يمكن لـ KINTEK تعزيز قدرات مختبرك!

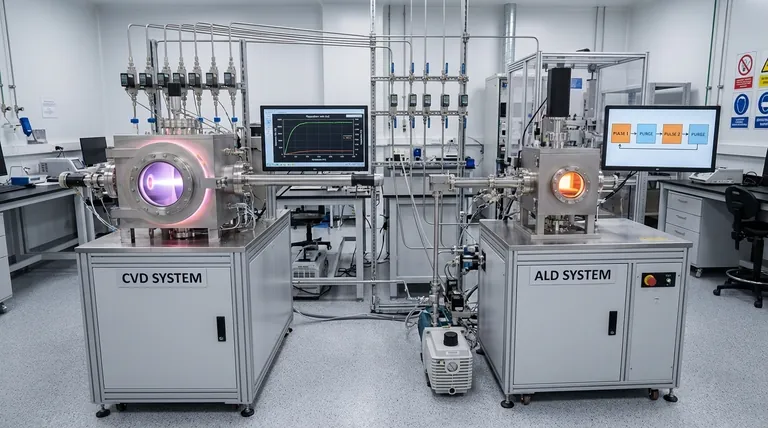

دليل مرئي
