ما هي طريقة ترسيب الأغشية الرقيقة شديدة التحكم؟ حقق دقة على المستوى الذري باستخدام ALD

لترسيب الأغشية الرقيقة شديدة التحكم، الطريقة الحاسمة هي ترسيب الطبقة الذرية (ALD). تعمل تقنية الترسيب الكيميائي هذه عن طريق تعريض ركيزة لتفاعلات كيميائية متسلسلة ومحددة ذاتيًا، مما يسمح بنمو طبقة واحدة ذرية في كل مرة. توفر هذه العملية دقة لا مثيل لها في سمك الفيلم وتركيبه وتوحيده، متجاوزة بذلك معظم الطرق الشائعة الأخرى.

التحدي الأساسي في ترسيب الأغشية الرقيقة هو الموازنة بين الدقة والسرعة والتكلفة. بينما يمكن للعديد من التقنيات إنتاج أغشية رقيقة، فإن طرقًا مثل ترسيب الطبقة الذرية (ALD) فقط هي التي توفر تحكمًا حقيقيًا على المستوى الذري، وهو أمر ضروري لتصنيع الإلكترونيات الحديثة عالية الأداء والمكونات البصرية المتقدمة.

المشهد: الترسيب الفيزيائي مقابل الترسيب الكيميائي

لفهم سبب توفير ALD لمثل هذا التحكم العالي، من الضروري أولاً التمييز بين الفئتين الأساسيتين لتقنيات الترسيب. تعمل كل فئة على مبدأ أساسي مختلف.

الترسيب الفيزيائي للبخار (PVD)

تستخدم طرق PVD الطاقة الميكانيكية أو الحرارية أو الكهربائية لتحويل مادة مصدر صلبة إلى بخار، والذي يتكثف بعد ذلك على ركيزة.

تشمل تقنيات PVD الشائعة التبخير الحراري، حيث يتم تسخين مادة المصدر حتى تتبخر، والرش المهبطي، حيث يتم قصف هدف بأيونات عالية الطاقة (مثل بلازما الأرجون) لطرد الذرات التي تغطي الركيزة بعد ذلك. هذه طرق عمل أساسية للعديد من الصناعات.

الترسيب الكيميائي

تستخدم الطرق الكيميائية التفاعلات الكيميائية لتشكيل الفيلم على سطح الركيزة. غالبًا ما تكون المواد المصدر، المعروفة باسم السلائف، سوائل أو غازات تتفاعل أو تتحلل لتكوين الفيلم الصلب المطلوب.

هذه الفئة واسعة، وتشمل طرقًا مثل الطلاء بالدوران، والجل-سول، والترسيب الكيميائي للبخار (CVD). CVD هي تقنية مستخدمة على نطاق واسع حيث تتفاعل الغازات السلائف في غرفة لترسيب فيلم، ولكن تحكمها لا يكون عادةً على مستوى الطبقة الذرية.

تحقيق دقة على المستوى الذري

للتطبيقات التي تتطلب أعلى مستوى ممكن من التحكم في السمك والتوحيد، هناك حاجة إلى تقنيات متخصصة. ALD هي الطريقة الرائدة في هذا المجال.

مبدأ ترسيب الطبقة الذرية (ALD)

ALD هو نوع فرعي من الترسيب الكيميائي للبخار، ولكن مع اختلاف حاسم. بدلاً من إدخال جميع المواد الكيميائية السلائف دفعة واحدة، يستخدم ALD عملية متسلسلة ونبضية.

تتكون كل دورة من خطوتين أو أكثر محددة ذاتيًا. يتم إدخال نبضة من السلائف الأولى، والتي تتفاعل مع سطح الركيزة حتى يتم شغل جميع مواقع التفاعل المتاحة. ثم يتم تطهير السلائف الزائدة. بعد ذلك، يتم إدخال نبضة من السلائف الثانية للتفاعل مع الطبقة الأولى، مما يكمل الطبقة الذرية الواحدة للفيلم.

كيف يضمن ALD التحكم

تكمن قوة ALD في طبيعته المحددة ذاتيًا. تتوقف التفاعلات تلقائيًا بعد تكوين طبقة ذرية كاملة في كل دورة. هذا يعني أن سمك الفيلم يتحدد ببساطة بعدد دورات الترسيب التي تم إجراؤها.

تضمن هذه العملية تطابقًا استثنائيًا (القدرة على تغطية الهياكل المعقدة ثلاثية الأبعاد بشكل موحد) وقابلية تكرار على مساحات كبيرة جدًا، مع كثافة عيوب منخفضة للغاية.

بديل PVD: الترسيب الجزيئي بالحزمة (MBE)

في عالم الترسيب الفيزيائي، يعتبر الترسيب الجزيئي بالحزمة (MBE) هو النظير لـ ALD للتطبيقات عالية الدقة. يتضمن MBE تبخير مصادر عنصرية في بيئة فراغ فائقة الارتفاع.

يقوم MBE "برش" حزم من الذرات أو الجزيئات على ركيزة بلورية ساخنة بدقة بالغة. وهو ذو قيمة خاصة لإنشاء أغشية بلورية مفردة عالية النقاء (الترسيب البلوري)، وهي ضرورية لأشباه الموصلات المتطورة والبحث.

فهم المقايضات

الدقة القصوى لا تأتي بدون تنازلات. يتطلب اختيار طريقة الترسيب الموازنة بين المتطلبات الفنية والقيود العملية.

السرعة مقابل الكمال

العيب الأساسي لـ ALD هو معدل الترسيب البطيء. نظرًا لأن الأغشية تُبنى طبقة ذرية واحدة في كل مرة، فإن العملية أبطأ بطبيعتها بكثير من تقنيات مثل الرش المهبطي أو التبخير، التي ترسب المواد باستمرار.

التكلفة والتعقيد

تعتبر أنظمة ALD وMBE أكثر تعقيدًا وتكلفة بكثير من إعدادات PVD القياسية أو الكيميائية الرطبة. يمكن أن تكون المواد الكيميائية السلائف المستخدمة في ALD مكلفة أيضًا وتتطلب معالجة متخصصة.

قيود المواد والركائز

بينما يعتبر ALD متعدد الاستخدامات، فإنه يعتمد على توفر المواد الكيميائية السلائف المناسبة التي تظهر سلوك تفاعل محدد ذاتيًا. وبالمثل، فإن MBE هو الأنسب لإنشاء أغشية بلورية على أنواع محددة من الركائز البلورية.

اتخاذ الخيار الصحيح لتطبيقك

يعتمد اختيار طريقة الترسيب الصحيحة بالكامل على مستوى التحكم المطلوب والاستخدام النهائي للمكون.

• إذا كان تركيزك الأساسي هو التحكم في السمك على المستوى الذري والتوحيد المثالي على الأشكال المعقدة (مثل بوابات أشباه الموصلات، MEMS): ترسيب الطبقة الذرية (ALD) هو الخيار الأفضل.
• إذا كان تركيزك الأساسي هو إنشاء أغشية بلورية مفردة فائقة النقاء للإلكترونيات عالية الأداء أو البحث: الترسيب الجزيئي بالحزمة (MBE) هو بديل PVD رائد.
• إذا كان تركيزك الأساسي هو الطلاء السريع والفعال من حيث التكلفة للتطبيقات العامة (مثل الطبقات الواقية، البصريات الأساسية): الرش المهبطي أو التبخير الحراري هما طرق عمل قياسية وموثوقة.
• إذا كان تركيزك الأساسي هو الترسيب من محلول سائل للمساحات الكبيرة بتكلفة منخفضة (مثل بعض الخلايا الشمسية، النماذج الأولية للمختبر): توفر تقنيات مثل الطلاء بالدوران أو الجل-سول حلاً عمليًا.

في النهاية، التقنية الصحيحة هي تلك التي تلبي متطلباتك المحددة لسمك الفيلم، وتوحيده، ونقائه دون تجاوز ميزانية مشروعك وقيوده الزمنية.

جدول الملخص:

الطريقة	آلية التحكم الأساسية	الأفضل لـ	القيود الرئيسية
ترسيب الطبقة الذرية (ALD)	تفاعلات كيميائية محددة ذاتيًا	سمك على المستوى الذري، تطابق ثلاثي الأبعاد	معدل ترسيب بطيء
الترسيب الجزيئي بالحزمة (MBE)	حزم ذرية/جزيئية متحكم بها في فراغ فائق الارتفاع	أغشية بلورية مفردة فائقة النقاء	تكلفة عالية، ركائز محددة
الرش المهبطي / التبخير الحراري	التبخير الفيزيائي للهدف	طلاءات سريعة وفعالة من حيث التكلفة	تطابق أقل على الأشكال المعقدة
الطلاء بالدوران / الجل-سول	تطبيق السلائف السائلة والتجفيف	نماذج أولية كبيرة المساحة ومنخفضة التكلفة من المحلول	تحكم محدود في السمك والتوحيد

هل تحتاج إلى ترسيب أغشية بدقة على المستوى الذري؟ تتخصص KINTEK في معدات ومستهلكات المختبرات، وتخدم احتياجات المختبرات المتقدمة. يمكن لخبرتنا في تقنيات الترسيب مثل ALD أن تساعدك في تحقيق خصائص الفيلم الدقيقة التي يتطلبها بحثك أو إنتاجك. اتصل بخبرائنا اليوم لمناقشة تطبيقك المحدد والعثور على الحل الأمثل لمختبرك!

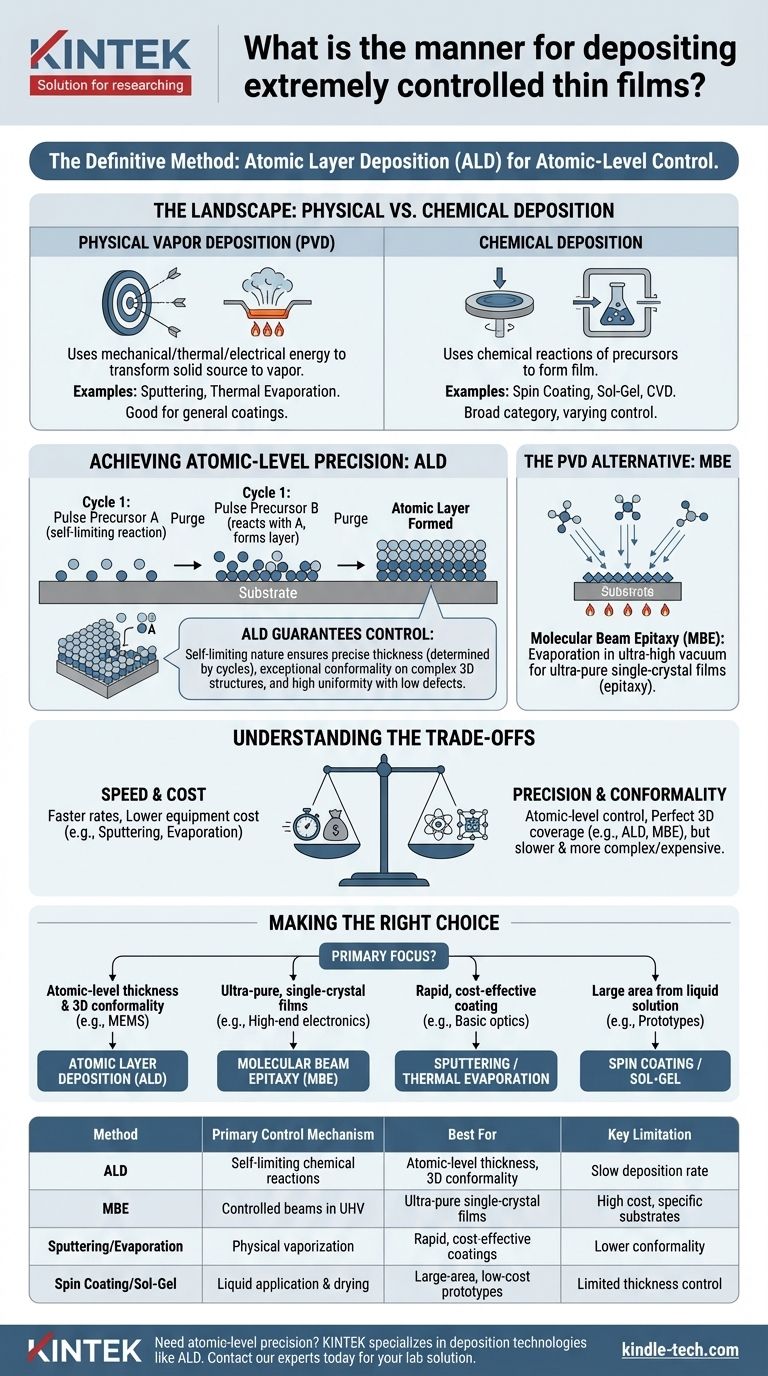

دليل مرئي
