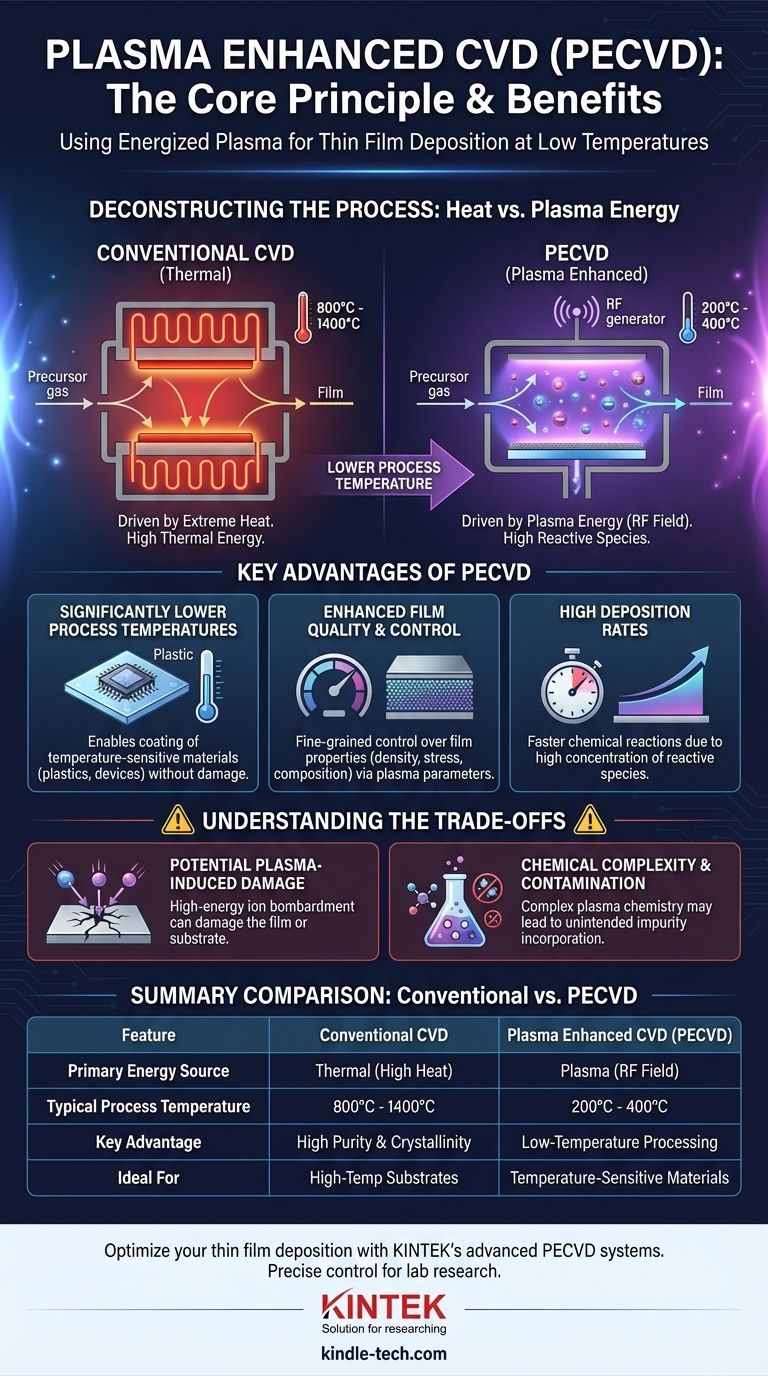

ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) هو شكل متخصص من الأمراض القلبية الوعائية التي تستخدم البلازما لتعزيز التفاعلات الكيميائية اللازمة لترسيب الأفلام. على عكس الأمراض القلبية الوعائية التقليدية، التي تعتمد على درجات حرارة عالية لتحفيز التفاعلات، يعمل PECVD في درجات حرارة منخفضة باستخدام البلازما لتوليد الأنواع التفاعلية. وهذا يجعلها مناسبة لترسيب الأغشية الرقيقة على ركائز حساسة لدرجة الحرارة. تتضمن العملية إدخال غازات أولية إلى غرفة التفاعل، حيث يتم تأينها بواسطة البلازما، مما يؤدي إلى تكوين أيونات وجذور شديدة التفاعل. ثم يتم امتصاص هذه الأنواع على سطح الركيزة، حيث تخضع لتفاعلات سطحية لتكوين طبقة صلبة. يتم امتصاص المنتجات الثانوية وإزالتها من الغرفة، لاستكمال دورة الترسيب.
وأوضح النقاط الرئيسية:
-
مقدمة للغازات السلائف:
- في PECVD، يتم إدخال الغازات الأولية إلى غرفة التفاعل. تكون هذه الغازات عادةً عبارة عن خليط من المركبات المتطايرة التي تحتوي على العناصر المطلوبة للطبقة المرغوبة. على سبيل المثال، يُستخدم السيلان (SiH₄) بشكل شائع في الأفلام المعتمدة على السيليكون.
- يتم حقن الغازات في الغرفة بمعدلات تدفق متحكم بها لضمان التوزيع الموحد وظروف التفاعل المثالية.
-
جيل البلازما:
- يتم توليد البلازما عن طريق تطبيق مجال كهربائي على خليط الغاز، عادةً باستخدام الترددات الراديوية (RF) أو طاقة الموجات الدقيقة. يؤدي هذا إلى تأين الغاز، مما يؤدي إلى تكوين بلازما مكونة من أيونات وإلكترونات وجذور شديدة التفاعل.
- توفر البلازما الطاقة اللازمة لكسر الروابط الكيميائية في الغازات الأولية، مما يولد أنواعًا تفاعلية ضرورية لترسيب الأفلام.
-
تشكيل الأنواع التفاعلية:
- تخلق عملية التأين في البلازما أيونات وجذور شديدة التفاعل. هذه الأنواع أكثر تفاعلاً بكثير من الغازات الأصلية، مما يسمح بحدوث تفاعلات كيميائية عند درجات حرارة أقل مقارنة بأمراض القلب والأوعية الدموية التقليدية.
- على سبيل المثال، في ترسيب نيتريد السيليكون (Si₃N₄)، تقوم البلازما بتكسير الأمونيا (NH₃) والسيلان (SiH₄) إلى أنواع من النيتروجين والسيليكون التفاعليين.
-
النقل إلى الركيزة:
- يتم نقل الأنواع التفاعلية المتولدة في البلازما إلى سطح الركيزة. يحدث هذا النقل من خلال الانتشار والحمل الحراري داخل الطور الغازي.
- يتم وضع الركيزة عادة على مرحلة ساخنة، ولكن درجة الحرارة أقل بكثير مما هي عليه في الأمراض القلبية الوعائية التقليدية، وغالبًا ما تتراوح من 200 درجة مئوية إلى 400 درجة مئوية.
-
التفاعلات السطحية وتكوين الفيلم:
- بمجرد وصول الأنواع التفاعلية إلى سطح الركيزة، فإنها تمتز عليها وتخضع لتفاعلات سطحية غير متجانسة. تؤدي ردود الفعل هذه إلى تكوين فيلم صلب.
- على سبيل المثال، في ترسب ثاني أكسيد السيليكون (SiO₂)، يتفاعل السيلان (SiH₄) والأكسجين (O₂) على سطح الركيزة لتكوين SiO₂.
-
امتزاز المنتجات الثانوية:
- تنتج التفاعلات الكيميائية على سطح الركيزة منتجات ثانوية متطايرة، مثل الهيدروجين (H₂) أو الماء (H₂O). يتم امتصاص هذه المنتجات الثانوية من السطح وتنتشر مرة أخرى في الطور الغازي.
- تعد عملية الامتزاز أمرًا بالغ الأهمية للحفاظ على جودة الفيلم المترسب، حيث تمنع تراكم المخلفات غير المرغوب فيها.
-
إزالة المنتجات الثانوية الغازية:
- تتم إزالة المنتجات الثانوية الغازية من غرفة التفاعل من خلال مزيج من الحمل الحراري والانتشار. وهذا يضمن بقاء الغرفة نظيفة وأن عملية الترسيب يمكن أن تستمر دون تلوث.
- تتم إزالة المنتجات الثانوية عادةً باستخدام مضخة تفريغ، والتي تحافظ على الضغط المنخفض المطلوب لعملية PECVD.
-
مزايا PECVD:
- انخفاض درجة الحرارة: يعمل PECVD في درجات حرارة أقل بكثير من CVD التقليدي، مما يجعله مناسبًا لترسيب الأفلام على مواد حساسة للحرارة مثل البوليمرات أو معادن معينة.
- تعزيز معدلات التفاعل: يزيد استخدام البلازما من تفاعل الغازات الأولية، مما يسمح بمعدلات ترسيب أسرع وتحسين جودة الفيلم.
- براعة: يمكن استخدام PECVD لترسيب مجموعة واسعة من المواد، بما في ذلك الأفلام القائمة على السيليكون (على سبيل المثال، SiO₂، Si₃N₄)، والأغشية القائمة على الكربون (على سبيل المثال، الكربون الشبيه بالماس)، وأكاسيد المعادن المختلفة.
-
تطبيقات PECVD:
- تصنيع أشباه الموصلات: يستخدم PECVD على نطاق واسع في صناعة أشباه الموصلات لترسيب الطبقات العازلة وطبقات التخميل والطلاءات المضادة للانعكاس.
- الخلايا الشمسية: يستخدم PECVD لترسيب الأغشية الرقيقة في الأجهزة الكهروضوئية، مثل الخلايا الشمسية السيليكونية غير المتبلورة.
- الطلاءات البصرية: يستخدم PECVD في إنتاج الطلاءات البصرية للعدسات والمرايا والمكونات البصرية الأخرى.
باختصار، PECVD هي طريقة متعددة الاستخدامات وفعالة لترسيب الأغشية الرقيقة في درجات حرارة منخفضة باستخدام البلازما لتعزيز التفاعلات الكيميائية. إن قدرتها على العمل في درجات حرارة منخفضة وتحقيق أفلام عالية الجودة تجعلها تقنية قيمة في مختلف الصناعات، بما في ذلك أشباه الموصلات والخلايا الكهروضوئية والبصريات.
جدول ملخص:
| الجانب الرئيسي | وصف |
|---|---|
| نظرة عامة على العملية | يستخدم البلازما لتعزيز التفاعلات الكيميائية لترسيب الأغشية الرقيقة عند درجات حرارة منخفضة. |
| الغازات الأولية | يتم إدخاله في غرفة التفاعل، على سبيل المثال، السيلان (SiH₄) للأفلام القائمة على السيليكون. |
| جيل البلازما | يتم إنشاؤها عبر الترددات اللاسلكية أو طاقة الموجات الدقيقة، والغازات المؤينة لتكوين أنواع تفاعلية. |
| تشكيل الأنواع التفاعلية | تقوم البلازما بتكسير الغازات إلى أيونات وجذور شديدة التفاعل. |
| تفاعل الركيزة | تمتص الأنواع المتفاعلة على الركيزة، وتشكل طبقة صلبة. |
| إزالة المنتجات الثانوية | يتم امتصاص المنتجات الثانوية المتطايرة وإزالتها عن طريق مضخات التفريغ. |
| المزايا | درجات حرارة أقل، ومعدلات ترسيب أسرع، وتعدد استخدامات المواد. |
| التطبيقات | أشباه الموصلات والخلايا الشمسية والطلاءات البصرية. |
