الترسيب الفيزيائي بالبخار الفيزيائي (PVD) هو تقنية ترسيب الأغشية الرقيقة حيث يتم تبخير مادة صلبة في بيئة مفرغة من الهواء ثم ترسيبها على ركيزة لتشكيل طبقة رقيقة.وعلى عكس الترسيب الكيميائي للبخار (CVD)، الذي يعتمد على التفاعلات الكيميائية بين السلائف الغازية والركيزة، فإن الترسيب بالترسيب الضوئي الفائق هو عملية فيزيائية تتضمن نقل المادة من مصدر صلب إلى الركيزة.تُستخدم تقنية PVD على نطاق واسع في صناعات مثل أشباه الموصلات والبصريات وطلاء الأدوات نظرًا لقدرتها على إنتاج أغشية عالية الجودة ومتينة في درجات حرارة منخفضة نسبيًا.هذه العملية متعددة الاستخدامات، مع وجود أشكال مختلفة مثل الاخرق والتبخير، وكل منها يناسب تطبيقات محددة.
شرح النقاط الرئيسية:
-
تعريف PVD:

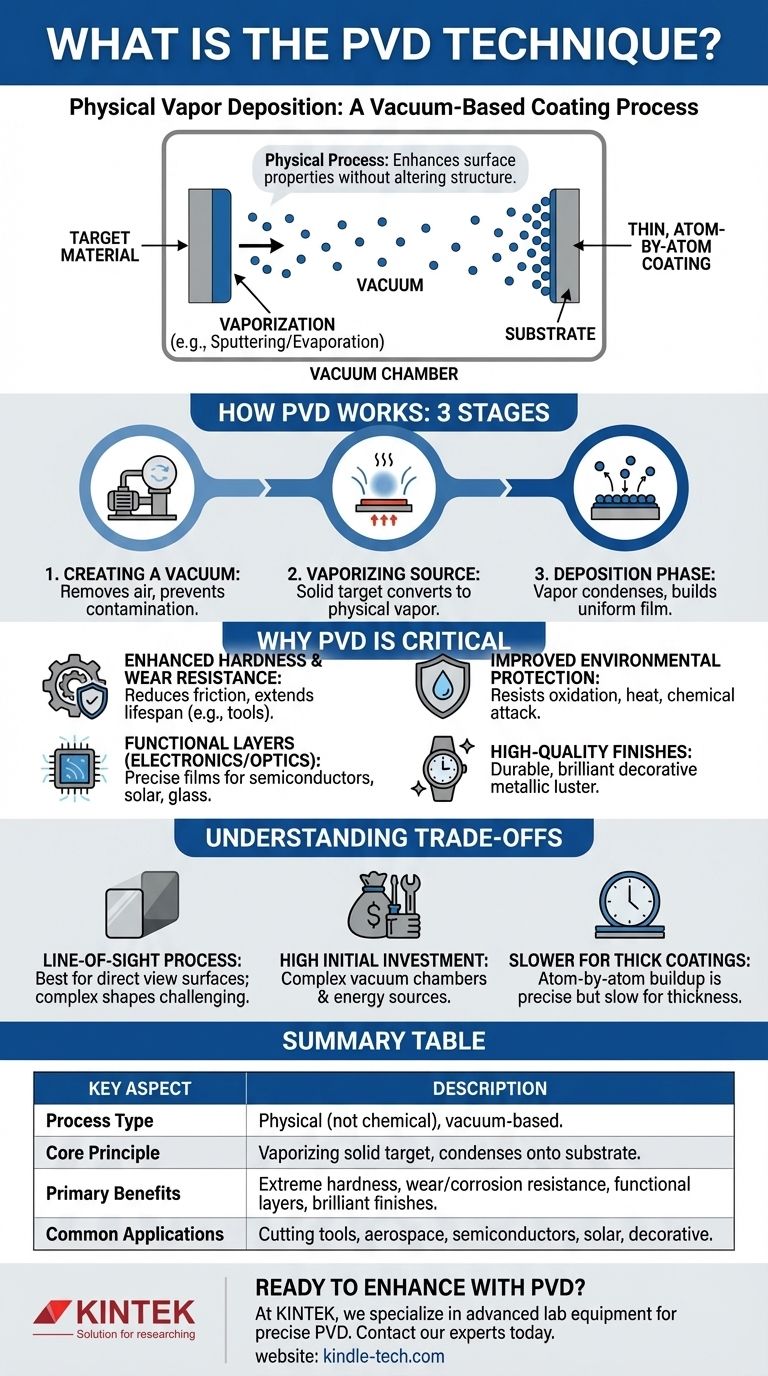

- PVD تعني الترسيب الفيزيائي للبخار، وهي تقنية تستخدم لترسيب الأغشية الرقيقة على ركيزة عن طريق التبخير الفيزيائي لمادة صلبة في بيئة مفرغة من الهواء.
- وتتضمن العملية ثلاث خطوات رئيسية: تبخير المادة المستهدفة، ونقل المادة المتبخرة من خلال التفريغ، وتكثيف المادة على الركيزة لتشكيل طبقة رقيقة.
-
مقارنة مع CVD:
-
اختلافات العملية:
- تستخدم عملية التفريغ بالبطاريات البيوفيزيائية بالقطع البالفيزيائي المتطاير مواد صلبة يتم تبخيرها وترسيبها على الركيزة، بينما تستخدم عملية التفريغ بالقطع البالفيزيائي بالقنوات المرئية سلائف غازية تتفاعل كيميائيًا مع الركيزة لتشكيل طبقة.
- تُعد عملية التفريغ بالبطاريَة بالقطع البالفيزيائي المتطاير عملية ترسيب خطي مباشر، مما يعني أن المادة تترسب مباشرةً على الركيزة دون تفاعل كيميائي، في حين أن عملية التفريغ بالقطع البالفيزيائي المتطاير تتضمن ترسيبًا متعدد الاتجاهات مع تفاعلات كيميائية.
-
اختلافات درجة الحرارة:
- عادةً ما تعمل تقنية PVD في درجات حرارة منخفضة (250 درجة مئوية إلى 450 درجة مئوية)، مما يجعلها مناسبة للركائز الحساسة للحرارة.
- تتطلب تقنية CVD درجات حرارة أعلى (450 درجة مئوية إلى 1050 درجة مئوية)، مما قد يؤدي إلى تكوين منتجات ثانوية مسببة للتآكل وشوائب في الفيلم.
-
اختلافات العملية:
-
مزايا الطباعة بالقطع الكهروضوئية:
- درجات حرارة الترسيب المنخفضة:يمكن إجراء تقنية PVD في درجات حرارة منخفضة، مما يقلل من خطر إتلاف الركائز الحساسة لدرجات الحرارة.
- لا توجد منتجات ثانوية مسببة للتآكل:على عكس التفريغ بالبطاريات الممغنطة بالبطاريات الممغنطة (CVD)، لا ينتج عن تقنية PVD منتجات غازية أكالة، مما يؤدي إلى إنتاج أغشية أنظف.
- كفاءة عالية في استخدام المواد:توفر تقنيات مثل تقنية الحزمة الإلكترونية للتفحيم بالطباعة بالبطاريات البفديوية الكهروضوئية (EBPVD) معدلات ترسيب عالية (0.1 إلى 100 ميكرومتر/الدقيقة) مع استخدام ممتاز للمواد.
-
تطبيقات PVD:
- أشباه الموصلات:يستخدم PVD لإيداع الطبقات المعدنية والأغشية العازلة في تصنيع أشباه الموصلات.
- البصريات:يتم استخدامه لإنشاء طلاءات عاكسة ومضادة للانعكاس على المكونات البصرية.
- طلاءات الأدوات:يستخدم PVD على نطاق واسع لتطبيق الطلاءات الصلبة المقاومة للتآكل على أدوات القطع وأجزاء الماكينة.
-
اختلافات PVD:
- الاخرق:تقنية PVD شائعة حيث تقصف الأيونات مادة مستهدفة، مما يؤدي إلى قذف الذرات وترسيبها على الركيزة.
- التبخير:طريقة أخرى للترسيب الكيميائي بالطباعة بالانبعاث الطيفي بالانبعاث الطيفي حيث يتم تسخين المادة المستهدفة حتى تتبخر، ويتكثف البخار على الركيزة.
- الترسيب الكيميائي للبخار بالبلازما بالموجات الدقيقة:على الرغم من أنها ليست تقنية الترسيب بالبخار الكيميائي بالبلازما بالموجات الدقيقة الترسيب الكيميائي لبخار البلازما بالموجات الدقيقة هي طريقة ذات صلة تستخدم البلازما لتعزيز التفاعلات الكيميائية لترسيب الفيلم.
-
حدود تقنية PVD:
- انخفاض معدلات الترسبات المنخفضة:بالمقارنة مع CVD، فإن التفريغ بالانبعاثات الكهروضوئية (PVD) له معدلات ترسيب أقل بشكل عام، وهو ما يمكن أن يكون قيدًا على التطبيقات عالية الإنتاجية.
- قيود خط الرؤية:نظرًا لأن التفريد بالتقنية الفائقة بالانبعاث البفدي (PVD) هي عملية خط الرؤية، فقد لا تكون مناسبة لطلاء الأشكال الهندسية المعقدة أو الأسطح الداخلية.
وباختصار، فإن تقنية PVD هي تقنية ترسيب الأغشية الرقيقة متعددة الاستخدامات ومستخدمة على نطاق واسع، وتوفر العديد من المزايا مقارنةً بتقنية CVD، خاصةً من حيث انخفاض درجات حرارة الترسيب وتشكيل الأغشية الأنظف.وتشمل تطبيقاتها مختلف الصناعات، ولا تزال تقنية مهمة في التصنيع الحديث وعلوم المواد.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| التعريف | PVD هي تقنية ترسيب الأغشية الرقيقة باستخدام تبخير المواد الصلبة. |
| خطوات العملية | التبخير، والنقل في الفراغ، والتكثيف على الركيزة. |
| مقارنة مع CVD | درجات حرارة منخفضة، عدم وجود منتجات ثانوية مسببة للتآكل، ترسيب على خط الرؤية. |
| المزايا | أغشية أنظف، كفاءة مادية عالية، مناسبة للركائز الحساسة. |
| التطبيقات | أشباه الموصلات، والبصريات، وطلاء الأدوات. |
| الاختلافات | التبخير، التبخر، التبخر |
| القيود | معدلات ترسيب أقل، محدودية خط الرؤية. |
