ما هو معدل ترسيب PVD؟ صمم سمك وجودة طلائك

معدل الترسيب بالترسيب الفيزيائي للبخار (PVD) ليس قيمة واحدة ثابتة، بل هو معلمة شديدة التباين يمكن أن تتراوح من بضعة نانومترات إلى عدة ميكرومترات في الساعة. يعتمد المعدل المحدد بالكامل على طريقة PVD المختارة، والمادة التي يتم ترسيبها، ومعلمات التشغيل الدقيقة للنظام.

الفهم الحاسم هو أن معدل ترسيب PVD ليس رقمًا تبحث عنه، بل هو نتيجة تقوم بهندستها. إن فهم العوامل التي تتحكم في هذا المعدل أمر أساسي لتحقيق سمك الطلاء والجودة والإنتاجية التصنيعية المرغوبة.

ما هو معدل الترسيب؟

معدل الترسيب هو مقياس لمدى سرعة نمو طبقة رقيقة على ركيزة أثناء عملية PVD. يتم التعبير عنه عادةً بالسمك لكل وحدة زمنية، مثل نانومتر في الدقيقة (nm/min) أو ميكرومتر في الساعة (µm/hr).

يعد هذا المعدل أحد أهم معلمات العملية. فهو يؤثر بشكل مباشر ليس فقط على الوقت اللازم لتصنيع جزء ما، ولكن أيضًا على الخصائص النهائية للطلاء، مثل كثافته، والتصاقه، والإجهاد الداخلي.

العوامل الرئيسية التي تتحكم في معدل PVD

معدل الترسيب هو نتيجة لعدة متغيرات مترابطة. التحكم في هذه العوامل هو المفتاح لعملية PVD قابلة للتكرار وناجحة.

العامل 1: طريقة PVD

تعد الفيزياء الأساسية لطريقة الترسيب هي المحدد الأساسي للمعدل المحتمل.

• التبخير (على سبيل المثال، الترسيب بالقوس): في طرق مثل الترسيب بالتبخير القوسي، يتم تسخين مادة المصدر حتى تتبخر، مما يخلق بخارًا يتكثف على الركيزة. هذه العمليات بشكل عام ذات معدل أعلى لأنها يمكن أن تولد حجمًا كبيرًا من المواد البخارية بسرعة.
• الرش (Sputtering): في الرش، تقصف الأيونات عالية الطاقة مادة مصدر (هدف)، مما يؤدي إلى إزاحة الذرات ماديًا من سطحها. ثم تنتقل هذه الذرات المقذوفة إلى الركيزة. عادةً ما يكون الرش عملية ذات معدل أقل ولكنها أكثر تحكمًا واستقرارًا مقارنة بالتبخير.

العامل 2: معلمات العملية

بالنسبة لأي طريقة معينة، يتحكم المشغل بشكل مباشر في المعلمات التي تضبط المعدل بدقة.

• مدخلات الطاقة: هذا هو التحكم الأكثر مباشرة. ستؤدي زيادة الطاقة لمصدر القوس أو الكاثود الرشاش إلى زيادة معدل التبخير أو الرش، على التوالي، مما يؤدي إلى معدل ترسيب أسرع.
• ضغط الغرفة: يؤثر ضغط الغاز الخلفي أو التفاعلي داخل الغرفة على مدى كفاءة انتقال المواد من المصدر إلى الركيزة. يمكن أن يتسبب الضغط المرتفع جدًا في تشتت ذرات البخار، مما يقلل من معدل الترسيب.
• درجة الحرارة: يمكن أن تؤثر درجة حرارة الركيزة على كيفية التصاق الذرات بالسطح وكثافة الفيلم الناتجة. على الرغم من أن تأثيرها على المعدل أقل مباشرة من الطاقة، إلا أنها عامل حاسم لجودة الفيلم.

العامل 3: هندسة النظام

يلعب التخطيط المادي لغرفة PVD دورًا مهمًا وغالبًا ما يتم التغاضي عنه.

• المسافة من المصدر إلى الركيزة: كلما كانت الركيزة أقرب إلى مصدر الترسيب، زاد معدل الترسيب. يقل تدفق المواد المترسبة مع مربع المسافة.
• زاوية السقوط: الأجزاء من الركيزة المواجهة للمصدر مباشرة سيكون لها معدل ترسيب أعلى بكثير من الأسطح ذات الزاوية الحادة. هذا هو السبب في أن الأجزاء المعقدة غالبًا ما يتم تدويرها على تركيبات متعددة المحاور لضمان طلاء موحد.

فهم المقايضات: السرعة مقابل الجودة

نادرًا ما يكون مجرد زيادة معدل الترسيب هو أفضل استراتيجية، لأنه دائمًا ما يتضمن مساومة في جودة الطلاء.

تكلفة الترسيب عالي السرعة

يمكن أن يؤدي السعي لتحقيق أسرع معدل ممكن إلى عيوب كبيرة في الطلاء.

• كثافة أقل: الذرات التي تصل بسرعة لديها وقت أقل للاستقرار في بنية فيلم مرتبة وكثيفة، مما قد يؤدي إلى طلاء أكثر مسامية.
• التصاق ضعيف: يمكن أن يؤدي معدل الترسيب المرتفع جدًا إلى إجهادات داخلية في الفيلم، مما يؤدي إلى ضعف الالتصاق وتقشر محتمل.
• بنية غير متجانسة: يمكن أن تصبح البنية المجهرية وخصائص الفيلم أقل تجانسًا عند الترسيب بسرعة كبيرة.

فائدة الترسيب البطيء والمتحكم فيه

يوفر الترسيب الأبطأ والأكثر تعمدًا عملية أكثر استقرارًا وغالبًا ما يؤدي إلى خصائص فيلم متفوقة.

• كثافة أعلى: تمتلك الذرات وقتًا وطاقة أكبر لترتيب نفسها في بنية كثيفة غير مسامية، مما يحسن خصائص الحاجز والخصائص الميكانيكية.
• إجهاد أقل: يؤدي التراكم الأبطأ للمواد عادةً إلى إجهاد داخلي أقل، وهو أمر بالغ الأهمية لالتصاق الطلاء والأداء طويل الأمد.
• توحيد أفضل: من الأسهل التحكم في المعدلات الأبطأ عبر مساحة كبيرة أو على أجزاء معقدة، مما يؤدي إلى سمك وخصائص أكثر تجانسًا.

اتخاذ الخيار الصحيح لهدفك

يتم تحديد معدل الترسيب الأمثل الخاص بك من خلال هدفك الأساسي.

• إذا كان تركيزك الأساسي هو الإنتاجية العالية للطلاءات الزخرفية أو منخفضة الإجهاد: فضل الطرق ذات المعدل الأعلى مثل التبخير القوسي واضبط إعدادات الطاقة الخاصة بك للحصول على أقصى سرعة مع مراقبة الالتصاق الأساسي.
• إذا كان تركيزك الأساسي هو أقصى جودة للفيلم للبصريات الدقيقة أو الإلكترونيات: استخدم طريقة أكثر قابلية للتحكم مثل الرش (sputtering) وامنح الأولوية لمعدل بطيء ومستقر لتحقيق كثافة وتوحيد فائقين.
• إذا كان تركيزك الأساسي هو طلاء الأجزاء ثلاثية الأبعاد المعقدة: اعترف بأن المعدل الفعال سيختلف عبر سطح الجزء وقم بهندسة خطة دوران وحركة تعطي الأولوية للتوحيد، وغالبًا ما تقبل معدلًا إجماليًا متوسطًا أقل.

في النهاية، إتقان عملية PVD يعني التعامل مع معدل الترسيب كخيار متعمد للموازنة بين سرعة التصنيع والأداء النهائي للطلاء.

جدول ملخص:

العامل	التأثير على معدل الترسيب
طريقة PVD	التبخير (مثل القوس) = معدل أعلى؛ الرش = معدل أقل ومتحكم فيه
مدخلات الطاقة	طاقة أعلى = معدل أسرع
المسافة من المصدر إلى الركيزة	مسافة أقصر = معدل أعلى
ضغط الغرفة	ضغط أقل = عادةً معدل أعلى (تشتت أقل)

هل أنت مستعد لتحسين عملية PVD الخاصة بك؟

يعد تحقيق التوازن المثالي بين سرعة الترسيب وجودة الطلاء أمرًا بالغ الأهمية لنجاح مشروعك. معدات المختبرات المناسبة هي أساس هذا التحكم.

تتخصص KINTEK في معدات المختبرات الدقيقة والمواد الاستهلاكية، وتوفر الأدوات الموثوقة التي تحتاجها من أجل:

• التحكم بدقة في معلمات الترسيب للحصول على نتائج متسقة وعالية الجودة.
• توسيع نطاق عمليتك من البحث والتطوير إلى الإنتاج بثقة.
• طلاء الأجزاء المعقدة بشكل موحد باستخدام حلول التثبيت المناسبة.

لا تترك أداء طلائك للصدفة. دع خبرائنا يساعدونك في اختيار المعدات المثالية لأهداف PVD المحددة الخاصة بك.

اتصل بفريقنا اليوم لمناقشة تطبيقك واكتشاف كيف يمكن لـ KINTEK تعزيز قدرات مختبرك.

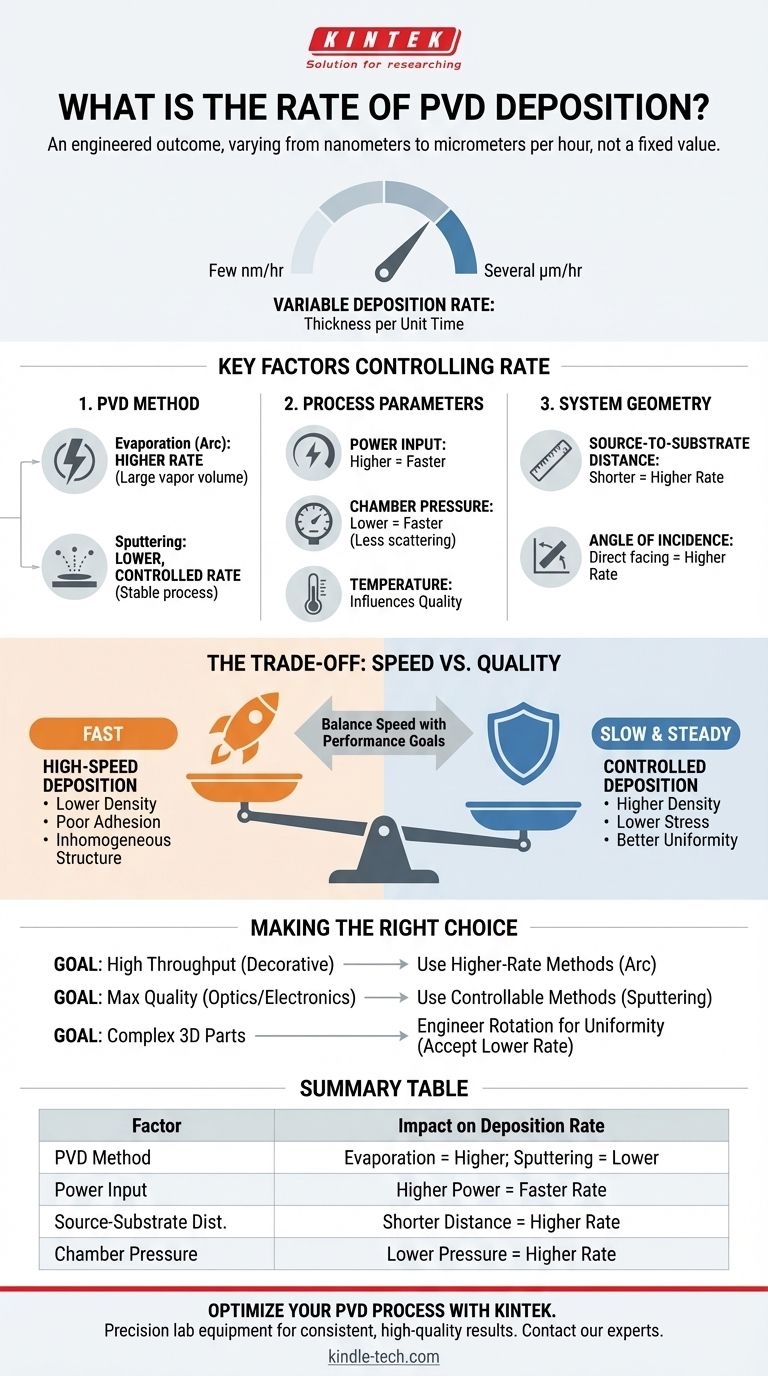

دليل مرئي
