ما هي طريقة الترسيب بالرش RF؟ دليل لترسيب الأغشية الرقيقة للمواد العازلة

الترسيب بالرش RF هو تقنية ترسيب فراغي تُستخدم لإنشاء أغشية رقيقة من المواد عالية التحكم على سطح ما. تستخدم مصدر طاقة تيار متردد (AC) عالي التردد لتوليد بلازما وقصف مادة مصدر، مما يؤدي إلى إزاحة الذرات التي تغطي بعد ذلك الركيزة. ميزتها الأساسية هي قدرتها على ترسيب المواد العازلة أو العازلة كهربائيًا.

المشكلة الأساسية التي يحلها الترسيب بالرش RF هي عدم قدرة طرق الترسيب بالرش DC الأبسط على التعامل مع المواد العازلة كهربائيًا. باستخدام مجال كهربائي متناوب، يمنع الترسيب بالرش RF تراكم الشحنات المدمر على الهدف، مما يجعله أداة متعددة الاستخدامات وأساسية للإلكترونيات والبصريات الحديثة.

كيف يعمل الترسيب بالرش RF: الآلية الأساسية

لفهم الترسيب بالرش RF، من الأفضل تصور العملية خطوة بخطوة داخل غرفة التفريغ الخاصة بها.

الإعداد: الغرفة، الغاز، والهدف

تحدث العملية بأكملها في غرفة تفريغ يتم ضخها إلى ضغط منخفض جدًا. ثم يتم إعادة ملء هذه الغرفة بكمية صغيرة ومتحكم بها من غاز خامل، وهو دائمًا تقريبًا الأرجون (Ar).

في الداخل، يتم وضع هدف (المادة المصدر المراد ترسيبها) مقابل ركيزة (الجسم المراد طلاؤه).

إشعال البلازما بتردد الراديو

يتم تطبيق مصدر طاقة تيار متردد، يعمل بتردد راديو مفوض فيدراليًا يبلغ 13.56 ميجاهرتز، على الهدف. يعمل هذا المجال الكهربائي عالي التردد على تنشيط غاز الأرجون، ويزيل الإلكترونات من ذرات الأرجون ويخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما.

تتكون هذه البلازما من أيونات الأرجون الموجبة (Ar+) وإلكترونات حرة.

الدورات المتناوبة: الرش والتحييد

استخدام مصدر طاقة تيار متردد هو ما يميز الترسيب بالرش RF. يتذبذب المجال الكهربائي بسرعة، مما يخلق دورتين نصفيين مميزتين ومتكررتين.

1. دورة الرش (الهدف سالب): في هذه المرحلة القصيرة، يصبح الهدف مشحونًا سالبًا. يجذب هذا الجهد السالب القوي أيونات الأرجون الموجبة من البلازما، والتي تتسارع وتصطدم بالهدف بطاقة حركية كبيرة. يؤدي هذا القصف إلى إزاحة الذرات ماديًا من مادة الهدف.

2. دورة التحييد (الهدف موجب): في المرحلة التالية، ينعكس قطبية الهدف إلى موجب. يجذب هذا سيلًا من الإلكترونات الحرة من البلازما. هذه هي الخطوة الحاسمة للأهداف العازلة، حيث أن هذه الإلكترونات تحيد الشحنة الموجبة التي قد تتراكم على السطح وتوقف العملية.

الترسيب على الركيزة

تنتقل الذرات المقذوفة من الهدف عبر الغرفة ذات الضغط المنخفض وتهبط على الركيزة. بمرور الوقت، تتراكم هذه الذرات وتتكون وتنمو لتشكل غشاءً رقيقًا موحدًا وعالي النقاء.

لماذا تختار الترسيب بالرش RF؟

تكمن الميزة الرئيسية للترسيب بالرش RF في تعدد استخدامات المواد، والذي يحل مباشرة القيد الأساسي لسابقه، الترسيب بالرش DC.

القدرة التي لا مثيل لها على رش العوازل

يعمل الترسيب بالرش DC فقط مع الأهداف الموصلة كهربائيًا. إذا حاولت رش مادة عازلة (مثل ثاني أكسيد السيليكون أو أكسيد الألومنيوم) باستخدام طاقة DC، تتراكم الأيونات الموجبة على سطح الهدف.

هذه الظاهرة، التي تسمى "تراكم الشحنة"، تطرد بسرعة المزيد من أيونات الأرجون الموجبة، مما يؤدي إلى إخماد البلازما ووقف عملية الرش. يمنع المجال المتناوب للترسيب بالرش RF هذا تمامًا، مما يجعله الطريقة القياسية لترسيب الأغشية العازلة.

توافق المواد العالمي

نظرًا لأن طريقة RF تعمل مع العوازل، فهي قادرة تمامًا أيضًا على ترسيب المواد الموصلة وشبه الموصلة. وهذا يجعلها أداة مرنة للغاية للبحث والتطوير حيث يمكن استخدام العديد من أنواع المواد المختلفة.

فهم المفاضلات

على الرغم من قوته، لا يعد الترسيب بالرش RF دائمًا الخيار الأمثل. يأتي مع اعتبارات واضحة للأداء والتكلفة.

معدلات ترسيب أقل

أحد العيوب الرئيسية للترسيب بالرش RF هو أنه أبطأ بشكل عام من الترسيب بالرش DC. يحدث الرش فقط خلال النصف السالب من الدورة، وقد يكون نقل الطاقة الكلي إلى البلازما أقل كفاءة. وهذا يجعله أقل مثالية للتطبيقات الصناعية عالية الإنتاجية التي تتضمن مواد موصلة.

زيادة تعقيد النظام وتكلفته

نظام طاقة RF، الذي يتضمن مصدر طاقة عالي التردد وشبكة مطابقة للمعاوقة، أكثر تعقيدًا وتكلفة بكثير من مصدر طاقة DC بسيط. يمكن أن تكون هذه التكلفة الإضافية عاملاً، خاصة عند تصميم أنظمة لطلاء ركائز كبيرة جدًا.

معلمات التشغيل الرئيسية

تعمل عملية الترسيب بالرش RF النموذجية ضمن نطاق محدد جيدًا من الظروف:

• تردد مصدر RF: 13.56 ميجاهرتز (ثابت)
• ضغط الغرفة: 0.5 إلى 10 ملي تور
• الجهد من الذروة إلى الذروة: ~1000 فولت
• كثافة الإلكترونات: 10⁹ إلى 10¹¹ سم⁻³

اتخاذ الخيار الصحيح لتطبيقك

يعتمد اختيار تقنية الرش الصحيحة بالكامل على مادتك وأهداف الإنتاج.

• إذا كان تركيزك الأساسي هو ترسيب مادة عازلة (مثل أكسيد أو نيتريد): الترسيب بالرش RF هو الخيار الصناعي الضروري والقياسي.
• إذا كان تركيزك الأساسي هو الترسيب عالي السرعة ومنخفض التكلفة لمادة موصلة (مثل معدن نقي): الترسيب بالرش DC هو دائمًا الخيار الأكثر كفاءة واقتصادية.
• إذا كان تركيزك الأساسي هو البحث والتطوير مع مجموعة واسعة من المواد: يوفر الترسيب بالرش RF أكبر قدر من المرونة للتعامل مع الموصلات وأشباه الموصلات والعوازل بنظام واحد.

في النهاية، فإن قدرة الترسيب بالرش RF على معالجة المواد غير الموصلة على المستوى الذري تجعله تقنية أساسية لتصنيع الإلكترونيات الدقيقة المتقدمة والطلاءات البصرية والأسطح الوظيفية.

جدول الملخص:

الجانب	الترسيب بالرش RF	الترسيب بالرش DC
مادة الهدف	العوازل، الموصلات، أشباه الموصلات	الموصلات بشكل أساسي
الميزة الرئيسية	يمنع تراكم الشحنات على الأهداف العازلة	معدلات ترسيب عالية للمعادن
معدل الترسيب	أبطأ	أسرع
تكلفة النظام	أعلى (مصدر طاقة معقد)	أقل
مثالي لـ	البحث والتطوير، الإلكترونيات، البصريات	طلاء المعادن عالي الإنتاجية

هل تحتاج إلى ترسيب أغشية رقيقة دقيقة وعالية الجودة لأبحاثك أو إنتاجك؟

تتخصص KINTEK في توفير معدات المختبرات المتقدمة، بما في ذلك أنظمة الرش، لتلبية الاحتياجات الملحة للمختبرات الحديثة. سواء كنت تعمل مع مواد عازلة أو موصلة أو شبه موصلة، يمكن لخبرتنا أن تساعدك في تحقيق نتائج متفوقة.

اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا أن تعزز عملية ترسيب الأغشية الرقيقة لديك وتدفع ابتكاراتك إلى الأمام. تواصل معنا ←

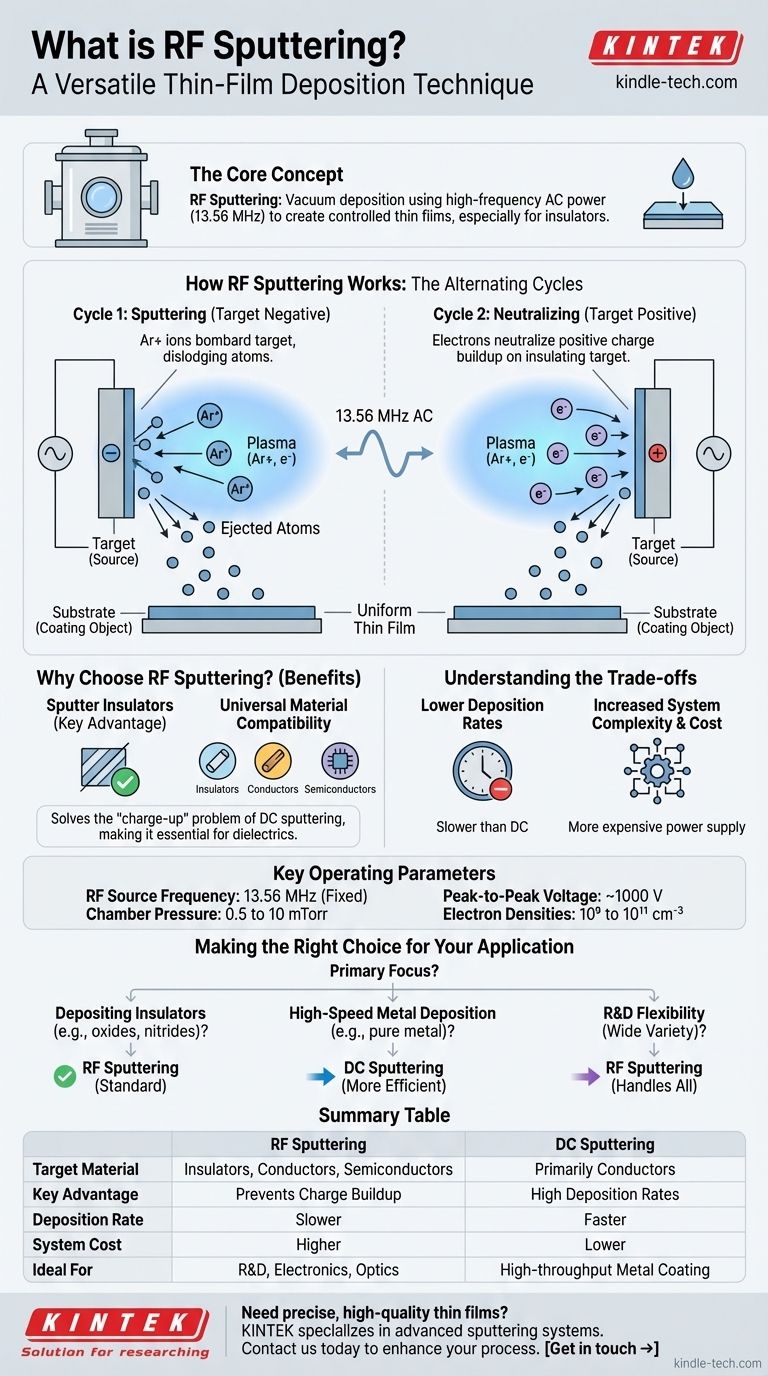

دليل مرئي
