ما هي عملية الترسيب بالرش في المواد النانوية؟ دليل لترسيب الأغشية الرقيقة بدقة

في جوهرها، الترسيب بالرش هو عملية ترسيب فيزيائي للبخار (PVD) تُستخدم لإنشاء أغشية رقيقة للغاية من مادة ما، غالبًا على مقياس النانومتر. تعمل هذه العملية مثل آلة السفع الرملي المجهرية، حيث تقوم أيونات نشطة من غاز خامل بقصف مادة مصدر (الـ "هدف")، مما يؤدي إلى إزاحة ذراتها ماديًا. ثم تنتقل هذه الذرات المزاحة عبر فراغ وتتكثف على جسم قريب (الـ "ركيزة")، لتشكل تدريجيًا طبقة موحدة.

الرؤية الحاسمة هي أن الترسيب بالرش ليس تفاعلًا كيميائيًا أو عملية انصهار. إنه ظاهرة ميكانيكية بحتة لنقل الزخم تستخدم البلازما النشطة في الفراغ للتحكم بدقة في ترسيب أغشية عالية النقاء، مما يجعلها لا غنى عنها لتصنيع المواد النانوية المتقدمة والمكونات الإلكترونية.

تشريح عملية الترسيب بالرش

الترسيب بالرش هو عملية عالية التحكم ومتعددة المراحل تحدث داخل غرفة تفريغ محكمة الإغلاق. كل خطوة حاسمة لتحقيق غشاء نانوي عالي الجودة وموحد.

الخطوة 1: إنشاء بيئة الفراغ

قبل بدء العملية، يتم ضخ الغرفة إلى ضغط منخفض جدًا، مما يخلق فراغًا عاليًا.

هذه الخطوة الأولية ضرورية لإزالة الهواء والرطوبة والغازات المتبقية الأخرى. أي ملوثات ستتداخل مع العملية وتهدد نقاء الغشاء الناتج.

الخطوة 2: إدخال الغاز الخامل

بمجرد تحقيق فراغ كافٍ، يتم إدخال غاز نقي وخامل – غالبًا ما يكون الأرجون (Ar) – إلى الغرفة.

يستخدم الأرجون لأنه غير متفاعل كيميائيًا وله كتلة ذرية مناسبة. لن يشكل مركبات مع المادة المستهدفة، مما يضمن احتفاظ الغشاء المترسب بتركيبته الأصلية.

الخطوة 3: توليد البلازما

يتم تطبيق جهد كهربائي عالٍ داخل الغرفة، مما ينشط غاز الأرجون ويزيل الإلكترونات من ذرات الأرجون.

يؤدي هذا إلى إنشاء بلازما، وهي حالة متأينة للغاية من المادة تتكون من أيونات الأرجون الموجبة (Ar+) وإلكترونات حرة. هذا التفريغ المتوهج هو مصدر الأيونات النشطة اللازمة للترسيب بالرش.

الخطوة 4: قصف الهدف

يُعطى الهدف، وهو مادة المصدر المراد ترسيبها، شحنة كهربائية سالبة، مما يحوله إلى كاثود.

تنجذب أيونات الأرجون المشحونة إيجابًا في البلازما بشكل طبيعي إلى الهدف المشحون سلبًا. تتسارع نحوه، وتصطدم بسطحه بطاقة حركية كبيرة.

الخطوة 5: قذف الذرات وترسيبها

تكون قوة الاصطدام من أيونات الأرجون عالية الطاقة كافية لإزاحة الذرات من سطح مادة الهدف. هذا القذف للذرات هو تأثير "الترسيب بالرش".

تنتقل هذه الذرات المرشوشة في خط مستقيم عبر بيئة الضغط المنخفض حتى تصطدم بالركيزة، التي توضع بشكل استراتيجي لاعتراضها. تتكثف على سطح الركيزة، وتشكل غشاءً رقيقًا طبقة ذرية تلو الأخرى.

لماذا يعتبر الترسيب بالرش حاسمًا للمواد النانوية

بينما توجد طرق أخرى، يقدم الترسيب بالرش مزايا فريدة تجعله تقنية أساسية في تكنولوجيا النانو وتصنيع أشباه الموصلات.

دقة وتوحيد لا مثيل لهما

تسمح العملية بتحكم دقيق للغاية في سمك الغشاء وتوحيده، وهو أمر ضروري عند العمل على مقياس النانو. يمكنها إنشاء أغشية ناعمة وكثيفة ذات خصائص متسقة عبر مساحة سطح كبيرة.

تنوع المواد

الترسيب بالرش فعال بشكل خاص لترسيب المواد ذات نقاط الانصهار العالية جدًا، مثل المعادن المقاومة للحرارة، والتي يصعب أو يستحيل ترسيبها باستخدام طرق التبخير الحراري. كما أنه يتفوق في ترسيب السبائك والمركبات المعقدة مع الحفاظ على نسبتها الكيميائية الأصلية.

التصاق فائق للغشاء

تصل الذرات المرشوشة إلى الركيزة بطاقة كبيرة. تؤدي هذه الطاقة الاصطدامية الأعلى عمومًا إلى غشاء أكثر كثافة مع التصاق أقوى بسطح الركيزة مقارنة بتقنيات الترسيب ذات الطاقة المنخفضة.

فهم المقايضات

على الرغم من مزاياه، فإن الترسيب بالرش عملية معقدة ذات قيود متأصلة يجب أخذها في الاعتبار.

معدلات ترسيب أبطأ

مقارنة ببعض الطرق الأخرى مثل التبخير الحراري، يمكن أن تكون عملية الترسيب بالرش بطيئة نسبيًا. قد يؤثر هذا على إنتاجية التصنيع للتطبيقات التي تتطلب أغشية سميكة جدًا.

تعقيد النظام والهدف

أنظمة الترسيب بالرش متطورة وتتطلب استثمارًا رأسماليًا كبيرًا لمضخات التفريغ ومصادر الطاقة ووحدات التحكم في العمليات. يمكن أن تكون الأهداف نفسها باهظة الثمن أيضًا في التصنيع.

احتمالية تسخين الركيزة

يمكن أن يؤدي القصف المستمر للجسيمات النشطة إلى تسخين كبير للركيزة. بالنسبة للمواد الحساسة للحرارة، يتطلب ذلك تنفيذ أنظمة تبريد لمنع التلف.

اتخاذ الخيار الصحيح لمادتك

يتم تحديد النوع المحدد لعملية الترسيب بالرش التي تستخدمها من خلال الخصائص الكهربائية لمادة الهدف الخاصة بك.

• إذا كان تركيزك الأساسي هو ترسيب المواد الموصلة (مثل المعادن): يعتبر الترسيب بالرش بالتيار المستمر (DC) هو الطريقة الأكثر كفاءة واستخدامًا على نطاق واسع.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة (مثل السيراميك، الأكاسيد): يتطلب الترسيب بالرش بالترددات الراديوية (RF) لمنع تراكم شحنة موجبة على سطح الهدف، مما قد يوقف العملية.
• إذا كان تركيزك الأساسي هو ترسيب السبائك أو المركبات المعقدة: يعتبر الترسيب بالرش خيارًا ممتازًا، حيث يحافظ عمومًا على التكافؤ الأصلي للمادة في الغشاء النهائي.

في النهاية، يوفر الترسيب بالرش أداة قوية ومتعددة الاستخدامات لهندسة المواد على المستوى الذري، مما يتيح تصنيع عدد لا يحصى من الأجهزة المتقدمة.

جدول الملخص:

الميزة الرئيسية	الفائدة للمواد النانوية
نوع العملية	ترسيب فيزيائي للبخار (PVD)
الاستخدام الأساسي	إنشاء أغشية رقيقة جدًا وموحدة
تنوع المواد	ممتاز للمعادن والسبائك والمواد ذات نقطة الانصهار العالية
جودة الفيلم	نقاء عالٍ وكثافة والتصاق قوي
التطبيقات الشائعة	أشباه الموصلات، تكنولوجيا النانو، الطلاءات البصرية

هل تحتاج إلى ترسيب غشاء نانوي عالي النقاء وموحد؟

تتخصص KINTEK في معدات المختبرات الدقيقة، بما في ذلك أنظمة الترسيب بالرش، لتلبية المتطلبات الدقيقة لعلوم المواد والبحث والتطوير في تكنولوجيا النانو. تساعد خبرتنا في تحقيق جودة وتناسق فائقين للأغشية لمشاريعك الأكثر أهمية.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا أن تدفع ببحثك وتطويرك إلى الأمام.

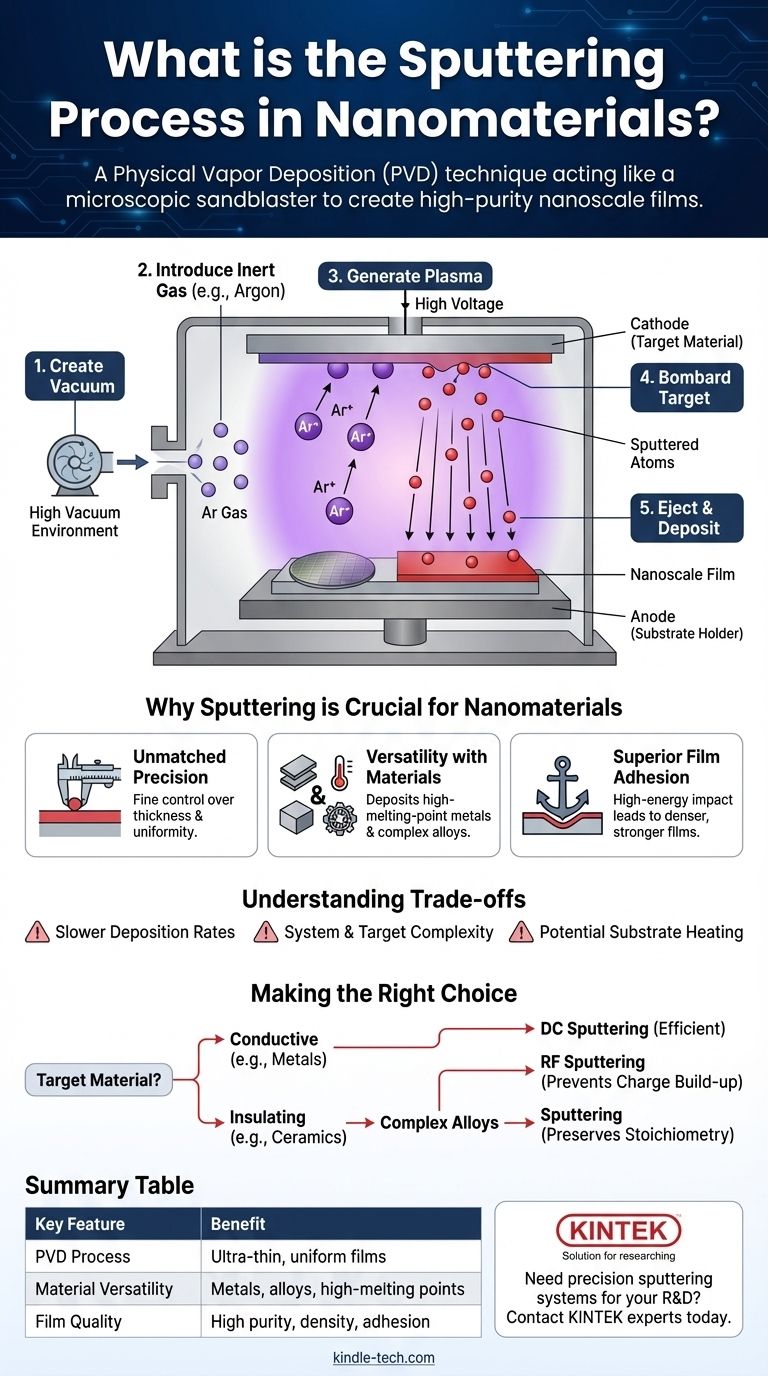

دليل مرئي
